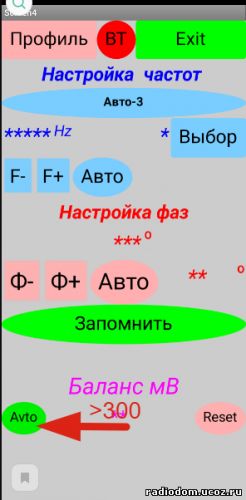

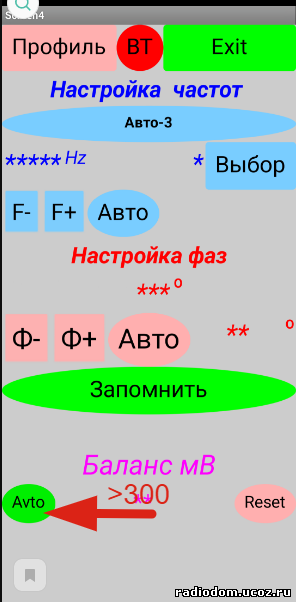

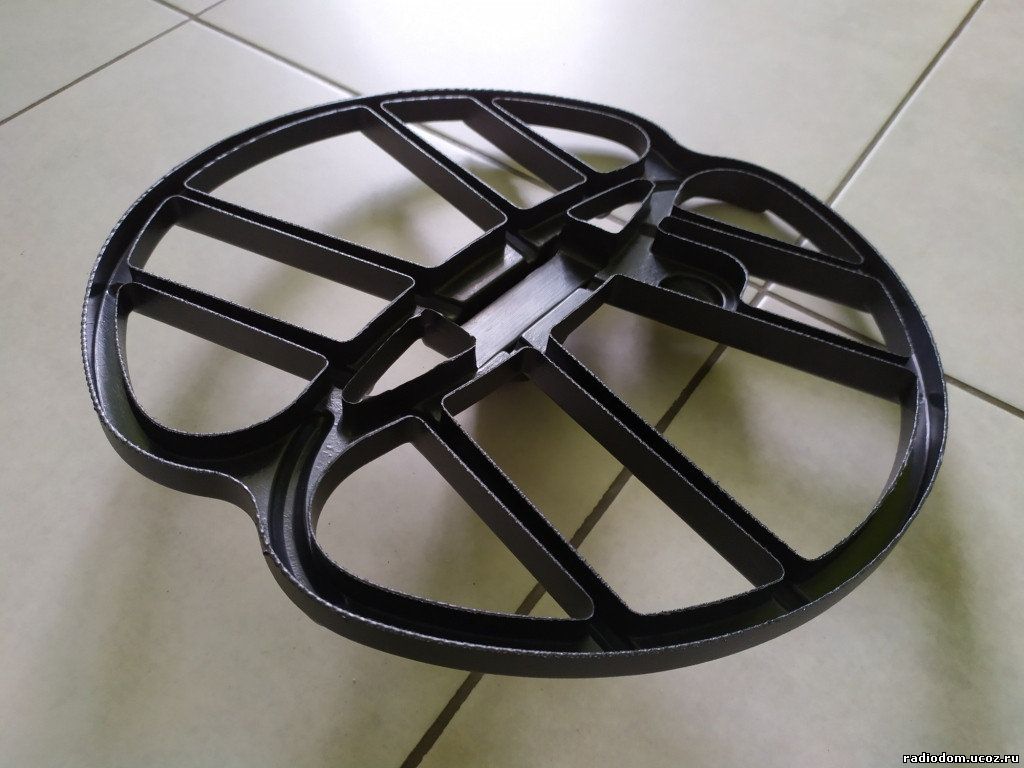

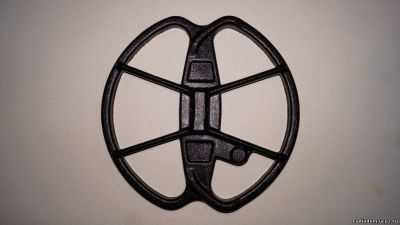

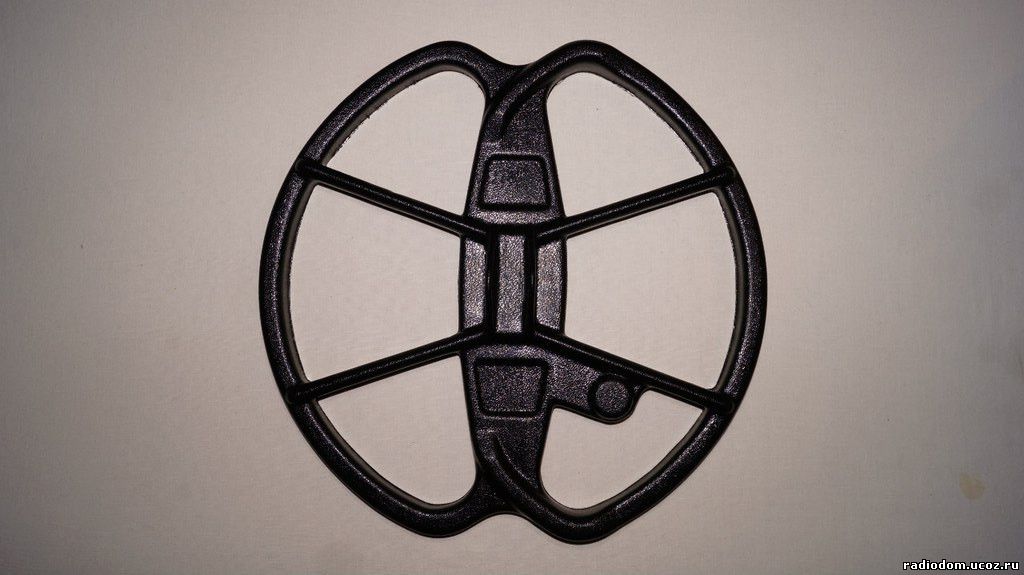

Крот смарт
|
|
| --Zenit-- | Дата: Вторник, 19.11.2019, 20:17 | Сообщение # 1846 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Пришел олед экранчик из Китая размером побольше чем на видео.Тот который на видео 0.96 дюйма,а этот 1.3.
Побольше будет гармоничнее смотреться на этом корпусе,да и видно лучше. Скетч переделывать не нужно для этого экрана,драйвер тот же и разрешение такое же, но китайцы без приколов не могут. Клеммы VCC и GND местами поменяны,а у меня уже плата в пути.
|
| |
|
|
| sparkingsparking | Дата: Вторник, 19.11.2019, 21:06 | Сообщение # 1847 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, уже кино снимайте скорей, как оно там все смотрится )))
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 11:28 | Сообщение # 1848 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking (  ) --Zenit--, уже кино снимайте скорей, как оно там все смотрится )))
Кстати читалку можно и без ардуино сделать.Плата только нужна и вот такой проц.В него скетч загрузить можно.
https://www.chipdip.ru/product/atmega328p-au
|
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 14:38 | Сообщение # 1849 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, надо сделать панельку на ардуину, вставил в нее чип- прошил, проц вытащил и впаял ))))
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 18:29 | Сообщение # 1850 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) --Zenit--, надо сделать панельку на ардуину, вставил в нее чип- прошил, проц вытащил и впаял ))))
Оказывается шьется проц от ардуино тем же программатором USBasp что и Крот только через Ардино IDE.
Вот тут инструкция есть.
https://u.to/fUfFFg
Сообщение отредактировал --Zenit-- - Среда, 20.11.2019, 18:31 |
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 18:47 | Сообщение # 1851 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

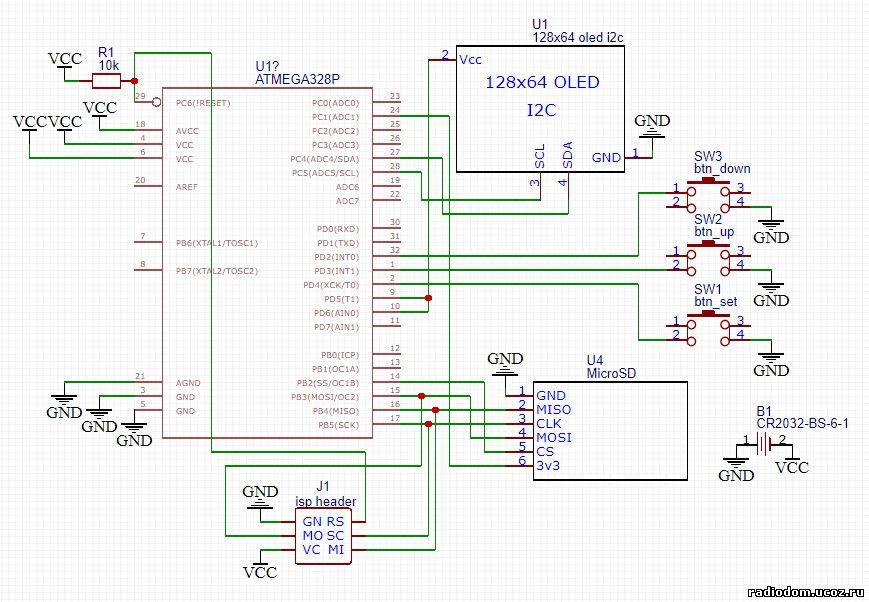

| --Zenit--, то есть вот эта схема подходит? А питание 3.3 ему хватит?
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 19:55 | Сообщение # 1852 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) --Zenit--, то есть вот эта схема подходит? А питание 3.3 ему хватит?
Насчет питания. Думаю надо на эту плату отдельную микруху стабилизатора 3.3 поставить что бы не брать питание со стабилизатора Крота и сделать для неё инвертор на транзисторе. Подключать напрямую к аккуму.
EasyEDA я уже освоил. Схему смарта в ней нарисовал и сделал плату. Можно и эту схему подправить.Основа есть.
|
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 20:03 | Сообщение # 1853 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, на одну плату надо все разместить в итоге!
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 20:15 | Сообщение # 1854 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) --Zenit--, на одну плату надо все разместить в итоге!
Так то можно и на одной. Все детали кроме блютуза на одной стороне платы.На второй сплошная земляная площадка. Еще внедрил микруху китайскую на звук.В китае 32 рубля за 20 штук продают.Правда пишут что половина из двадцати нерабочие приходят)
|
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 21:01 | Сообщение # 1855 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, я пока еще обычный смарт в тот корпус не собрал.
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 21:49 | Сообщение # 1856 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) --Zenit--, я пока еще обычный смарт в тот корпус не собрал.
Счас нарисую еще в варианте без ардуино и закажу десять штук.
Кому платы ннада?)
|
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 21:53 | Сообщение # 1857 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, он мне быстро сделал прототипы, сейчас тоже с китая жду, зарезервирую у вас платку вашего варианта.
|
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 22:06 | Сообщение # 1858 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) --Zenit--, он мне быстро сделал прототипы, сейчас тоже с китая жду, зарезервирую у вас платку вашего варианта.
Из платы Смарта PLSки торчат.На них насаживается плата читалки и припаивается.
Нужна еще лицевая наклейка на корпус для красоты.
Плата смарта скрин с 3д модели.
Сообщение отредактировал --Zenit-- - Среда, 20.11.2019, 22:28 |
| |
|
|
| sparkingsparking | Дата: Среда, 20.11.2019, 22:36 | Сообщение # 1859 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, таки места валом осталось, надо разводить сразу и чип читалки!
Болтики точно в дырки входят?
Сообщение отредактировал sparkingsparking - Среда, 20.11.2019, 22:37 |
| |
|
|
| --Zenit-- | Дата: Среда, 20.11.2019, 22:50 | Сообщение # 1860 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) Болтики точно в дырки входят? Цитата sparkingsparking ( ) --Zenit--, таки места валом осталось, надо разводить сразу и чип читалки! |
| |
|
|
