Металлодетектор "КРОТ_F32"
Теперь прибор имеет две частоты и может работать как отдельно с каждой частотой (по умолчанию частоты 8 и 24 кГц) так и одновременно на двух частотах . Плата позволяет сделать ,как резонансную систему с возможностью работать на выбранной одной частоте , так и полностью без резонасную систему с возможностью работы как раздельно так и одновременно на двух частотах. Рабочее название "КРОТ-F32d"
КАТУШКА: Для варианта с резонансом, когда в схеме присутствуют конденсаторы СВ9 и СВ10 подойдет практически любая катушка , остается подобрать их номиналы для получения штатных частот (по умолчанию у нас 8 и 24 мГц.) Для варианта одновременной работы двух частот индуктивность передающей катушки должна быть 0.5-0.7 мГн. Такая индуктивность позволяет получить достаточные токи на обеих частотах.
Настройка:
1. В случае резонанса устанавливаем конденсаторы СВ9 и СВ10, перемычка J6 разомкнута. Номинал подбираем чтобы получить частоты примерно 8 и 24 кГц. Если требуются частоты отличающиеся от номинальных более на 1 -2 кГц желательно пересчитать обвеску полосовых фильтров выполненных на DA2.1 и DA2.2. В этом варианте не требуется преобразователь U4 и перемычку ставим J8. Для подключения конденсатора СB9 можно использовать реле управляемое ключем vTB1. В этом случае требования к катушки минимальны
2. В случае без-резонансной системы конденсаторы CB9 и CB10 не устанавливаются , перемычка J6 замкнута. В этом варианте необходимо ставить преобразователь DC-DC (U4) и замкнуть перемычку J9. Теперь через УНЧ DA3 текут не малые токи порядка 500 мА (сильно зависит от установленных токов в катушке ) и поэтому необходимо ставить радиатор!

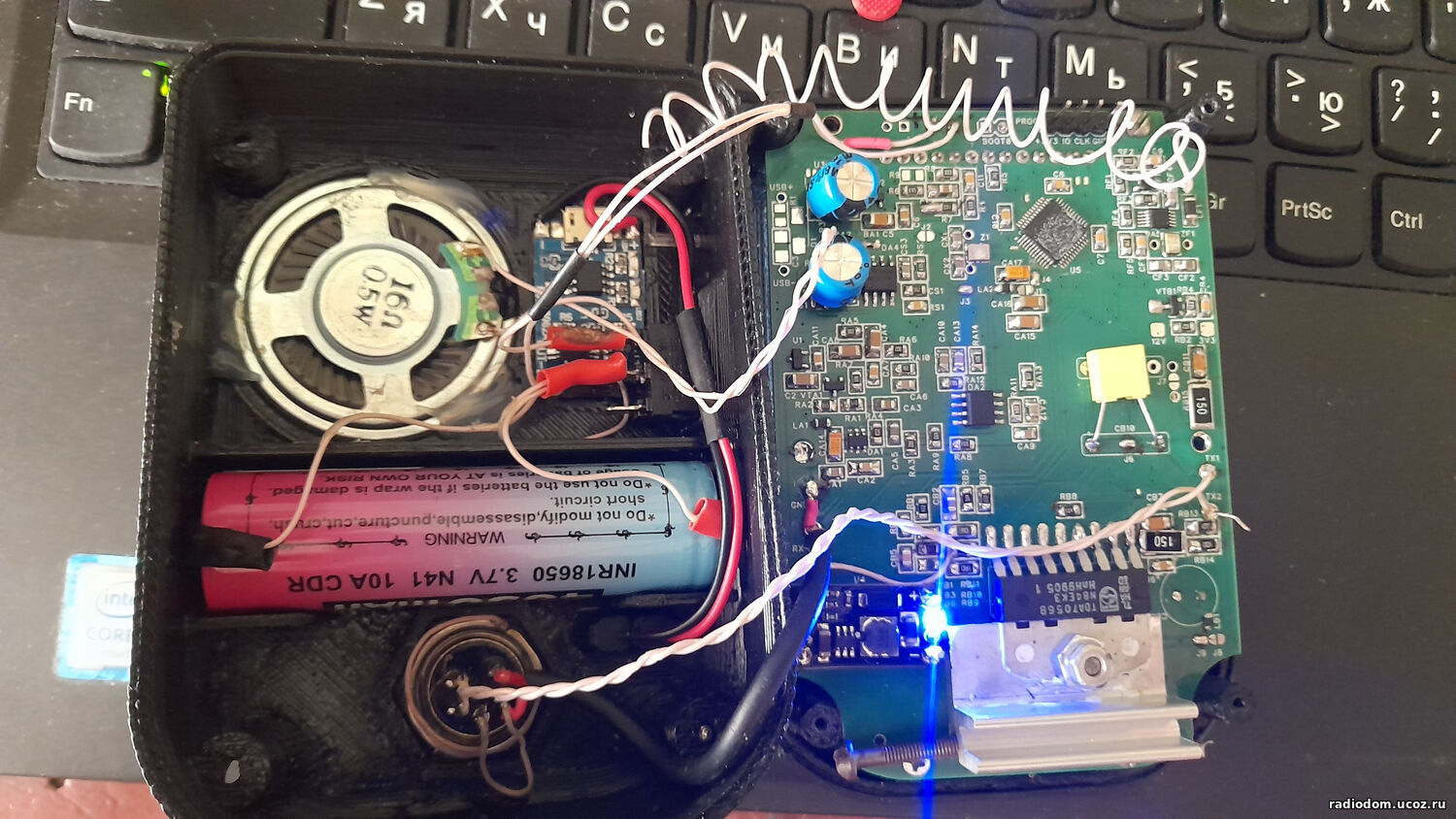

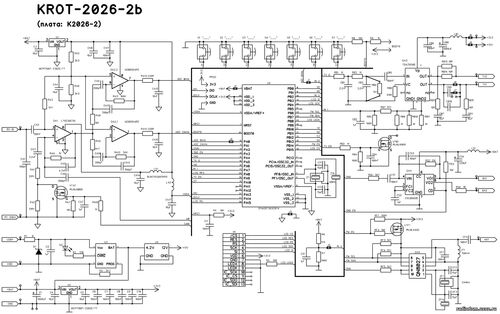

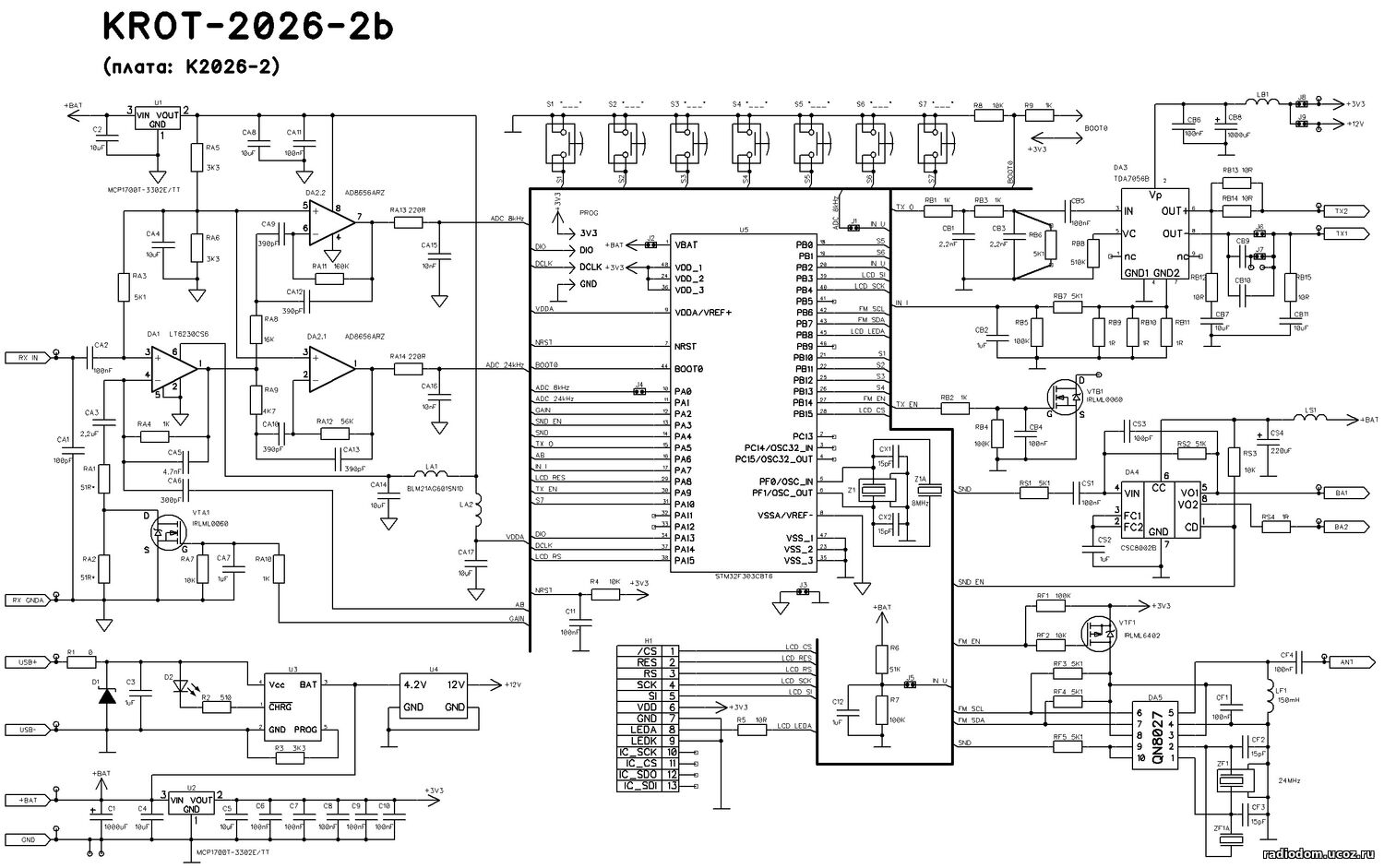

Схема (ред. 16.07.26)
Примечание: Закорачиваем перемычки J3,J4 ,J5. J6, J7(выбор конденсаторов) и J8, J9(выбор питания) в зависимости от "резонанс" , "не резонанс". В случае не резонанса на микросхему необходим РАДИАТОР.
Прошивка "Крот_F_32d" от 27.08.26
Плату можно заказать ЗДЕСЬ . Зарегистрирваться на сайте ЗДЕСЬ

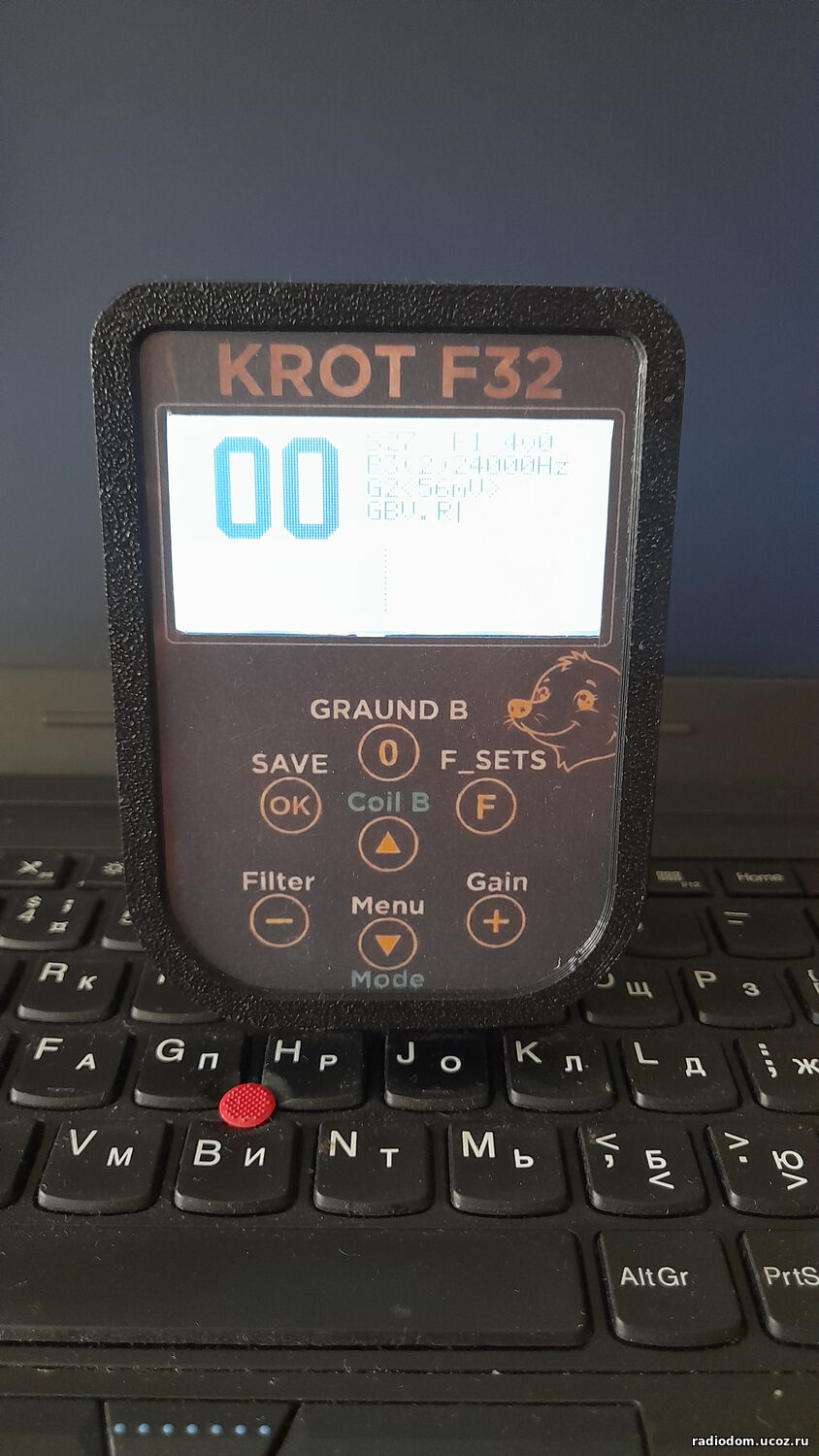

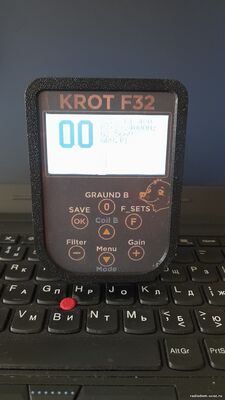

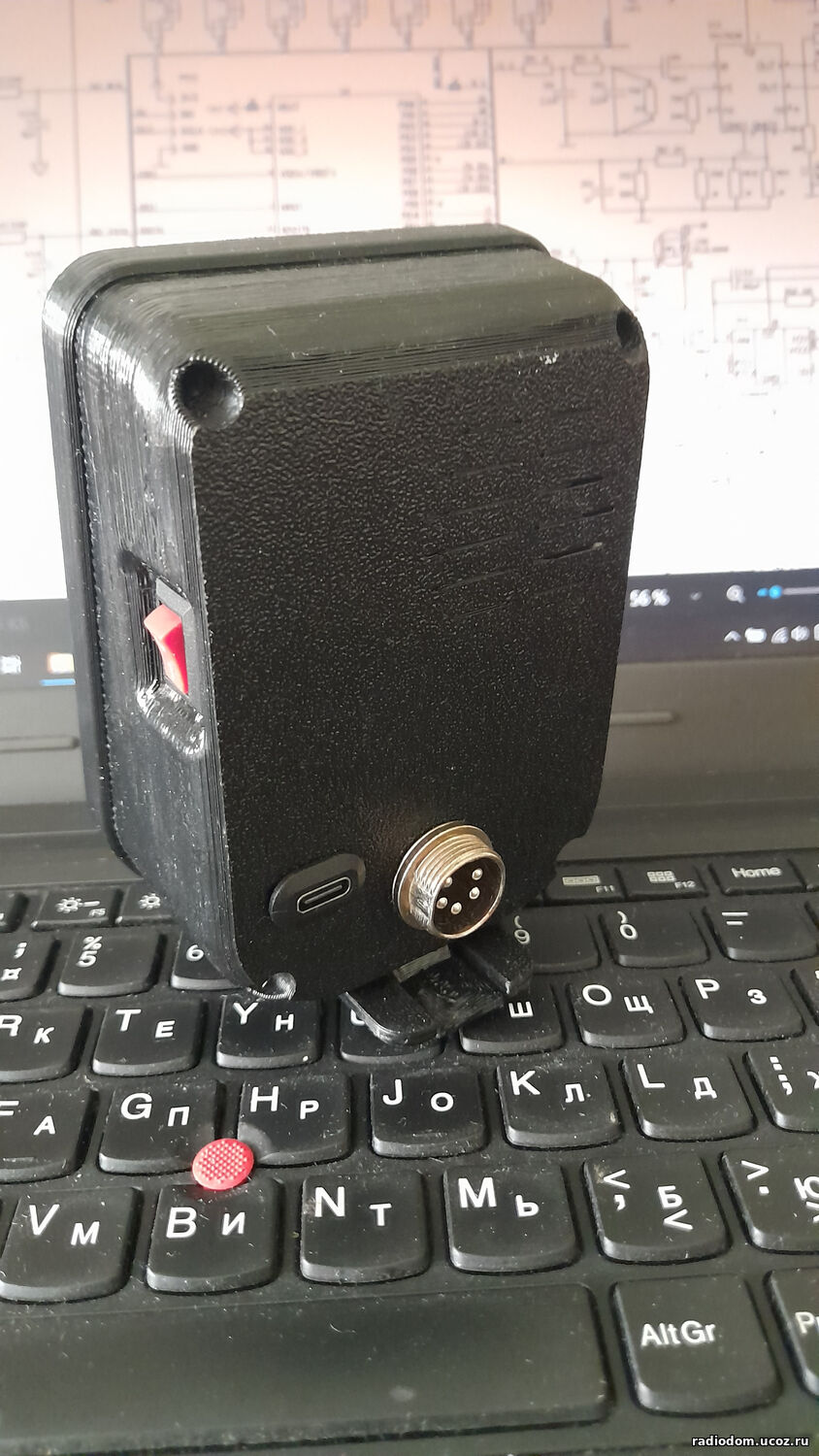

Корпус разработал участник форума по нику ТСВ к нему можно обратиться за приобретением..
Вариант двухчастотного прибора с раздельной работай по одной из двух частот (8 и 24кГц) Отличие от выше описанного варианта -передающий тракт с резонансной раскачкой.
Рабочее название "КРОТ_F32s"

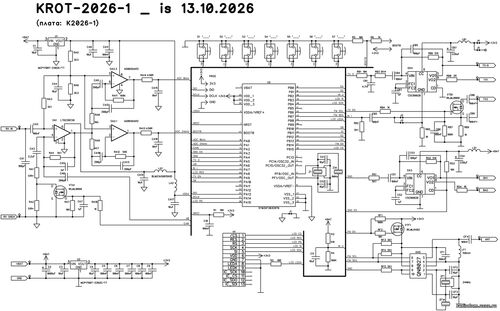

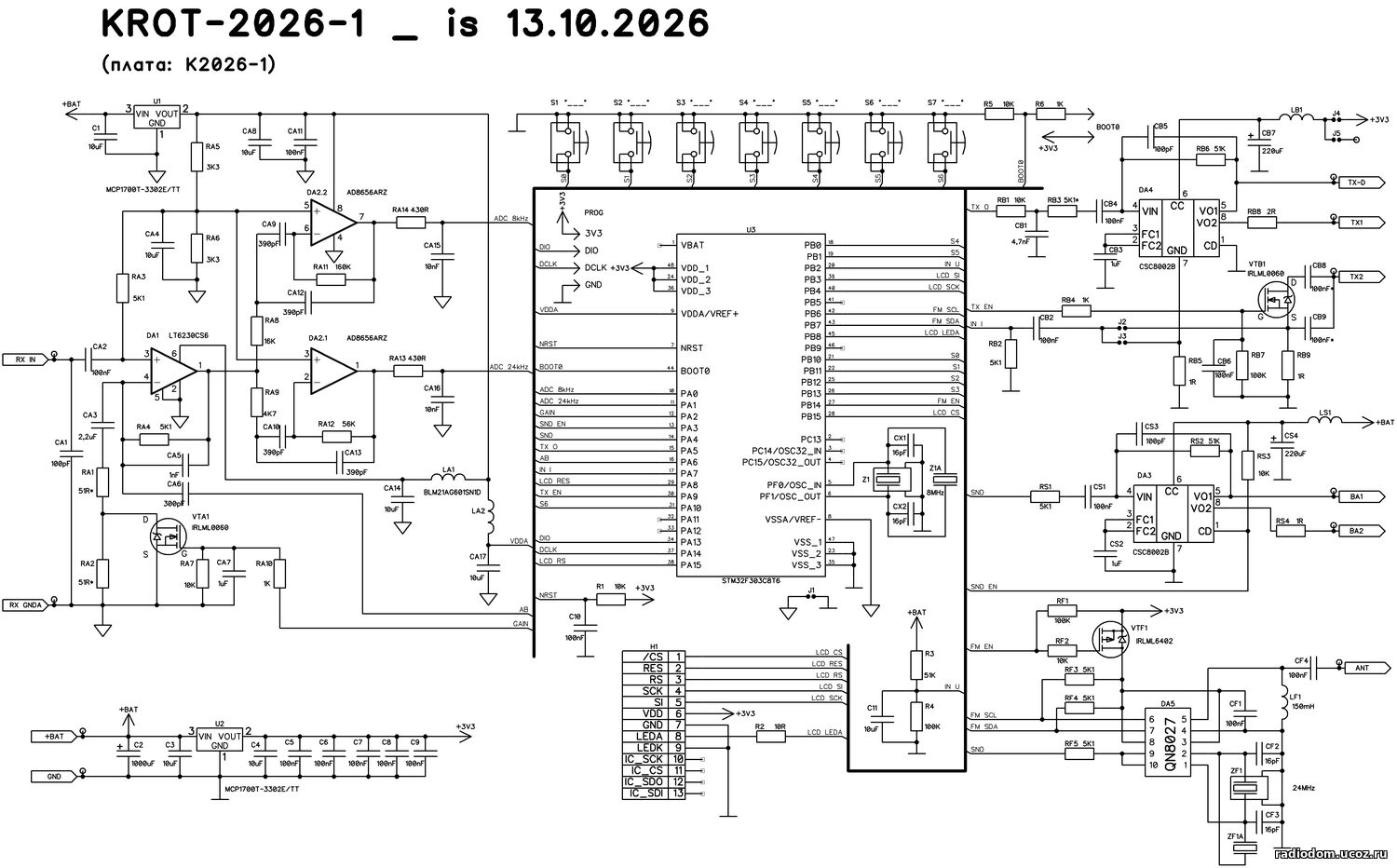

Схема (ред. 13.10.26)
Прошивка "Kpot_F32s" от 13.10.26 Допуcтимо использовать и прошивку от "Крот_F32d"
Ссылка на плату...
Продолжение следует
