Делаем катушки
|
|
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
|
|
| АРСЕНАЛ | Дата: Воскресенье, 05.05.2019, 11:59 | Сообщение # 46 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| Цитата IronFenyx (  ) нет таких кабелей в природе уже очень давно.
А это что?С пещеры выйти нужно чтоб увидеть.

|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 47 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата IronFenyx ( ) Пускать сигнал по оплетке - считаю безграмотным.
У Квазара к примеру всего 4 пина на разъеме.Экран датчика подключен к оплетке Рх. Оплетка Рх используется в качестве сигнального точно так же и оплетка Тх используется в качестве сигнального. Все прекрасно работает.
|
| |
|
|
| demonsk | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 48 |
 Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| Откуда знаете что 4?
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 49 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата demonsk ( ) Откуда знаете что 4?
Металлоискатель в руках держал.
|
| |
|
|
| mongol791 | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 50 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) У Квазара к примеру всего 4 пина на разъемене
не знаю-не знаю, у меня на квазаре 5 пинов как положено и быть. (ТХ+ и ТХ-) идут в экране который идет на общий экран датчика. на Кроте также и проблем небудет
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 51 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( )
Дакс классный кабель.Мягкий,крути как хошь.Добавлено (02.05.2019, 18:49)
---------------------------------------------
Цитата mongol791 ( ) не знаю-не знаю, у меня на квазаре 5 пинов как положено и быть. (ТХ+ и ТХ-) идут в экране который идет на общий экран датчика. на Кроте также и проблем небудет
Там две схемы подключения.На том который в руках держал было четыре пина.
http://forum.cxem.net/uploads....476.jpg
|
| |
|
|
| mongol791 | Дата: Воскресенье, 05.05.2019, 12:00 | Сообщение # 52 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| (РХ+ и РХ-) перепутал малехо
|
| |
|
|
| demonsk | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 53 |
|
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| Неслабо вы выводы делаете, подержали и всё уже даёте совет толком не зная что к чему.
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 54 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Сделал верхний графитовый экран.На дальнем конце около 400 Ом. Не перебор?
Добавлено (02.05.2019, 19:14)
---------------------------------------------
Цитата demonsk ( ) Неслабо вы выводы делаете, подержали и всё уже даёте совет толком не зная что к чему.
Причем тут это? Квазар сам паять собирался и у товарища он есть.Еще хотел заказать датчик для него в Фокс МД.Связывался с ними и мне ответили что датчики они делают с 4 пин разъемом.
И какие советы я давал и кому по поводу 4 пин разъема? Цитату в студию!
И до кучи. https://u.to/VIJJFQ
Заметьте это не мой совет. http://www.radiodom.ucoz.ru/index....-17
ПЫСЫ.Сам считаю что две жилы в экране на Рх или каждая в своем экране это лучшее решение
Сообщение отредактировал --Zenit-- - Четверг, 02.05.2019, 19:25 |
| |
|
|
| demonsk | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 55 |
|
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| Не знаю ка для Крота но для Квазара можно от 300 до 1кОм хотя некоторые делают от 150Ом до 1,5кОм
|
| |
|
|
| 6441bm3 | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 56 |
|
Подполковник
Группа: Пользователи
Сообщений: 133
Статус: Offline
| Цитата --Zenit-- ( )
так там 5 пинов
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 57 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 6441bm3 ( ) ак там 5 пинов

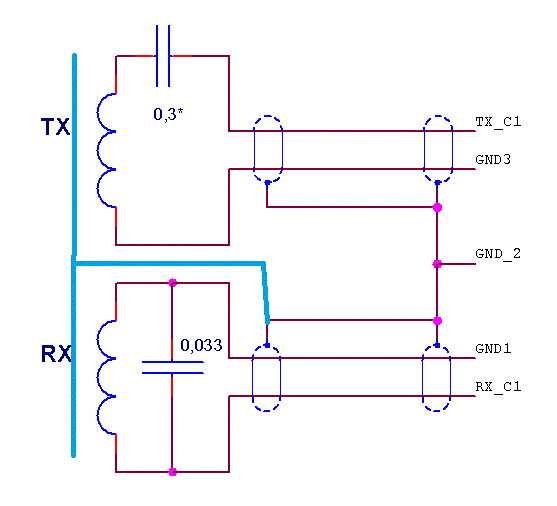

Пинов пять,но прочитайте что текстом написано ниже картинки.
https://s.nimbusweb.me/attachm....-56.png
Сообщение отредактировал --Zenit-- - Четверг, 02.05.2019, 19:27 |
| |
|
|
| demonsk | Дата: Воскресенье, 05.05.2019, 12:01 | Сообщение # 58 |
|
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| Цитата --Zenit-- ( ) У Квазара к примеру всего 4 пина на разъеме.Экран датчика подключен к оплетке Рх. Оплетка Рх используется в качестве сигнального точно так же и оплетка Тх используется в качестве сигнального. Все прекрасно работает.
Вроде это. Хоть и не конкретному человеку.
Спросили у продавца  а на форуме разработчика глянуть?
Картинка на мою похожа
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 05.05.2019, 12:02 | Сообщение # 59 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| sparkingsparking, у меня есть кабель троник. Две жилы без экрана и две жилы в экране.
Сейчас расключено так:Тх одна экранированая жила,Рх другая экранированая жила с минусами на экранах и отдельная неэкранированная жила на экран датчика.
Как думаете может лучше сделать так?
Тх-две неэкраннированные жилы
Одна жила в экране Рх плюс,другая жила в экране Рх минус,один из экранов подключить на экран датчика,другой экран соответсвенно висит в воздухе у дачика и оба экрана на 5 пин разъема..Добавлено (03.05.2019, 22:59)
---------------------------------------------
Цитата fedya_valki ( ) Вот как раз эта "внешняя сила", а точнее - поле катушки Тх и вызывает остаточный разбаланс в катушке Rx, измеряемый в миллиВольтах, а не в миллиАмперах , как если бы в Rx наводился ток. И какой там ток, если входное сопротивление входного опера Крота - сотни килоОм, если не больше?
Все говорят про мегаомное входное сопротивление услилителя,но если посмотреть на схему Крота,то окажется что Рх зашунтирована сопротивлением 6 кОм.Причем тут мегаомы?
Сообщение отредактировал --Zenit-- - Четверг, 02.05.2019, 20:18 |
| |
|
|
| fedya_valki | Дата: Воскресенье, 05.05.2019, 12:02 | Сообщение # 60 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата --Zenit-- ( ) Причем тут мегаомы?
А при чём миллиамперы в катушке Rx, приёмной? Испокон веку в металлодетекторостроении разбаланс датчика измерялся в милливольтах! Это ток в передающей катушке Тх - в миллиамперах, потому что вольты на самой катушке нам ничего не дадут, а миллиамперы, да ещё и помноженные на число витков сразу дают поле, создаваемое катушкой Тх в грунте.
И Крот своим измерителем показывает именно милливольты, но уже после ОУ на входе АЦП. Квазар тоже.
А вот в Вайтсе IDX(Classic) сигнал с катушки Rx идёт прямо на вход ОУ, какое там будет входное сопротивление? Цепочки сдвига ОУ по постоянному напряжению как в Кроте (~6кОм) там нету, питание двуполярное с виртуальным нулём, разделительный конденсатор отсутствует, катушка Rx напрямую подключается
|
| |
|
|
