КРОТ ПРО
|
|
| Andrew | Дата: Четверг, 29.10.2020, 12:13 | Сообщение # 1756 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline

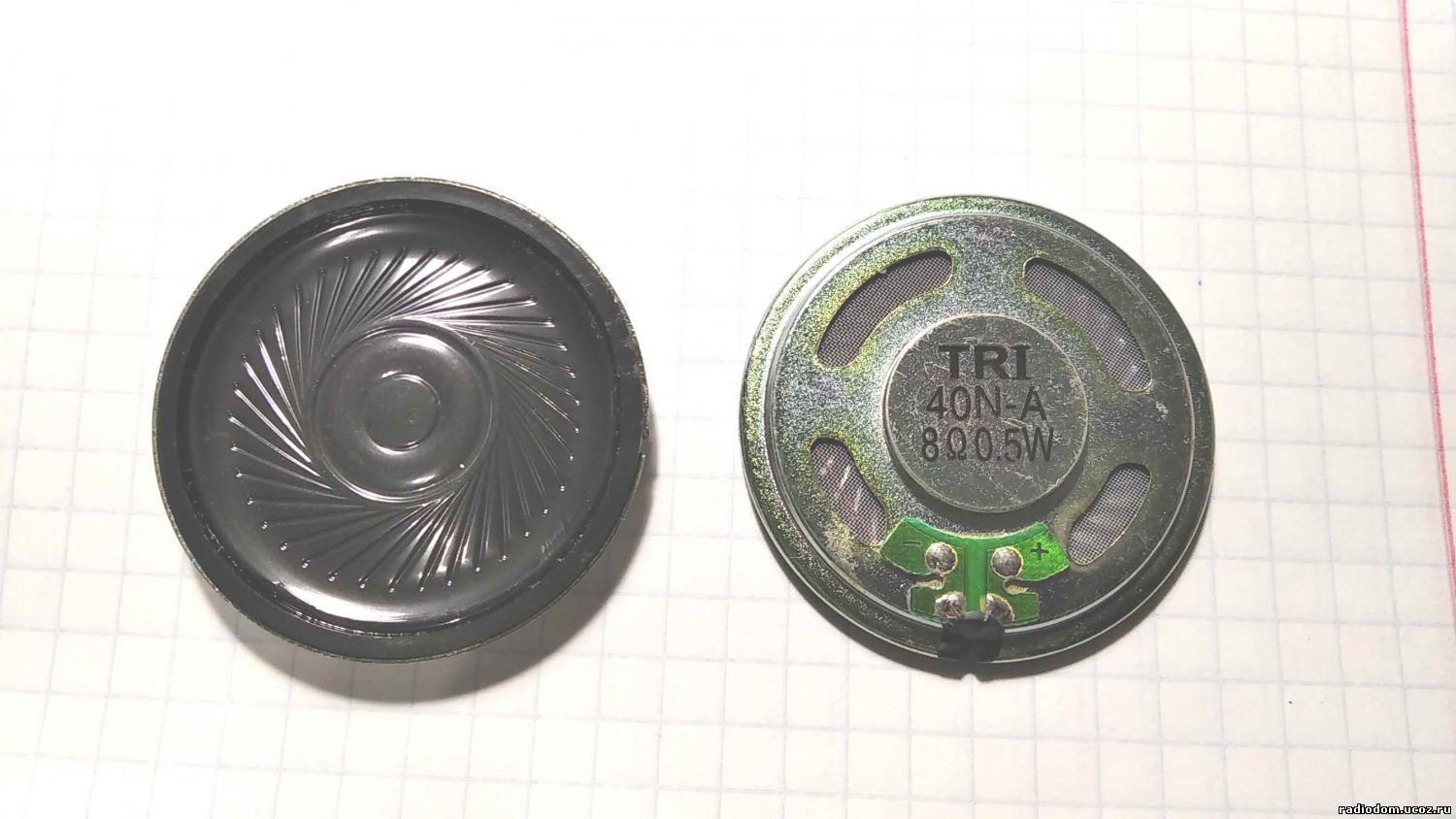

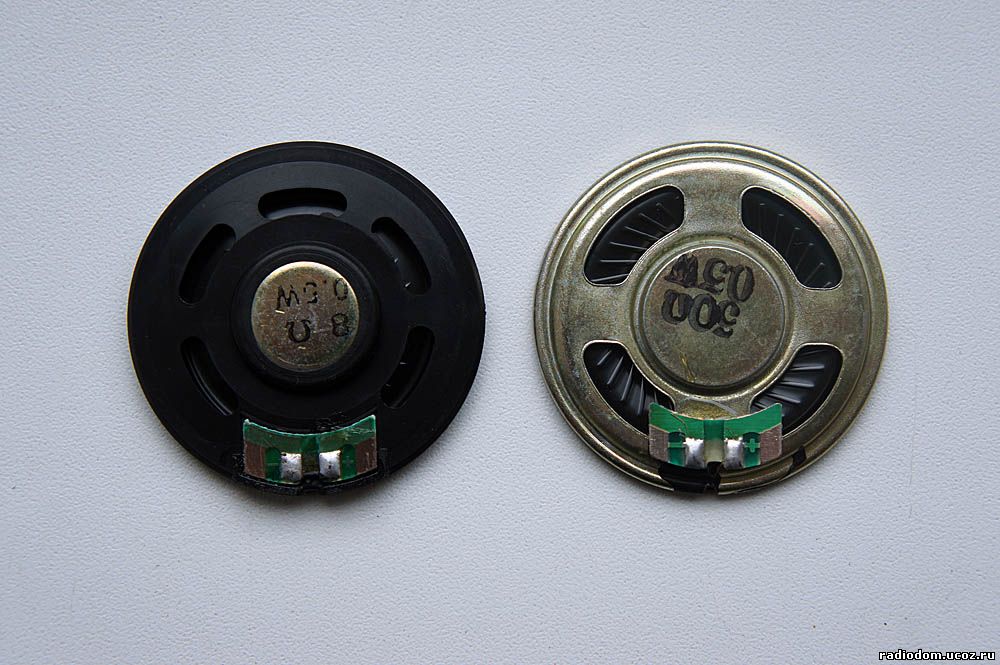

| Вот правильный динамик для ПРО
|
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 14:33 | Сообщение # 1757 |
 Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Всім привіт .
Поки чекаю дисплея з Чайни , робив перелік комплектухи ... при детальному огляді "розкачки Тх" поняв що перенесення контурних конденсаторів в датчик накрилось мідним тазом , конденсатори в датчику ставлять коли хотять мінімізувати участь кабелю в контурі Тх ... у випадку з Крот ПРО треба переносити і VTB1 ... інакше уберем кабель з "високої частоти" і добавляєм до "низької".
Для цього потрібно XLR на 6 пін і "правильний" кабель . А кабель вже закуплений аля-тронік.
Тому хто ставить конденсаторами в датчик - на нижній частоті буде більше ложняків в теорії.
Ну і в зв"язку з необіхдністю сумувати ємність конденсаторів накидав калькулятор для прикидки (по мотивам Оззі і Бжефа - свиснув у них функцію одну).
Можна як і вітки прикинути так і конденсатори ... точність +/- лапоть, якщо конденсатори вставляти "заміряну ємність" для наших цілей піде.
Таблиця не запаролена - можете правити під себе.
Для коректної роботи треба дозволити макроси/активний вміст :).
Сообщение отредактировал Opps - Четверг, 29.10.2020, 15:01 |
| |
|
|
| Andrew | Дата: Четверг, 29.10.2020, 15:11 | Сообщение # 1758 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Кто сказал что конденсатор при последовательном резонансе лучше ставить в катушку..
|
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 15:23 | Сообщение # 1759 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата Andrew (  ) Кто сказал что конденсатор при последовательном резонансе лучше ставить в катушку..
П.С. Старався , поділився ... заміть "молодець" - пінок під зад .
Сообщение отредактировал Opps - Четверг, 29.10.2020, 15:25 |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 29.10.2020, 15:27 | Сообщение # 1760 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) Кто сказал что конденсатор при последовательном резонансе лучше ставить в катушку..
|
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 15:39 | Сообщение # 1761 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата 4ff5fd2 ( ) двоечники , которые школу прогуливали
Хто я ?  ... не говорив як краще, говорив що мені так удобніше . Люблю коли датчики мають схожі ТТХ ... наприклад ходовий ток 80мА на всіх датчиках , а не на одному 100 на іншому 60 - чисто для уніфікації . Я ж розумію що вітками підігнати можна частоти.
П.С. Точно знаю один плюс коли конденсатори в приборі ... в датчик можна більше пенопласта зафігашити
Сообщение отредактировал Opps - Четверг, 29.10.2020, 15:43 |
| |
|
|
| Блукач | Дата: Четверг, 29.10.2020, 16:22 | Сообщение # 1762 |
 Генерал-майор
Группа: Пользователи
Сообщений: 396
Статус: Offline
| Цитата Opps ( ) 6кГц+12кГц і 8,5кГц+16кГц |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 29.10.2020, 16:26 | Сообщение # 1763 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Opps ( ) Люблю коли датчики мають схожі ТТХ
"доступны 4 профиля (программы) можно сохранить настройки для разных катушек."
для каждого датчика может быть своя частота , ток , усиление , фаза и т.д.
А для Крот 2/3 - 4 профиля на каждую из трех возможных частот
|
| |
|
|
| fedya_valki | Дата: Четверг, 29.10.2020, 16:29 | Сообщение # 1764 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Кто сказал что конденсатор при последовательном резонансе лучше ставить в катушку.. |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 29.10.2020, 16:32 | Сообщение # 1765 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Блукач ( ) або перемикачем робив би 6-12-20 кгц. трьох частотний Добавлено (29.10.2020, 16:46)
---------------------------------------------
Цитата fedya_valki ( ) Та кто-то говорил в ветке про Квазара и его датчики на МД4Ю, что если конденсатор стоит в датчике - не кабеле Тх будет высокое переменное напряжение (создающее помехи в кабеле Rx), равное пиковому размаху синусоиды на катушке Тх, а если кондёр в катушке - то 5В максимум, как питание у выходных ключей IRF7105, которыми в Квазаре качается Тх.
Для Крот Про сложнее , тут оба конца катушки с напряжением около 15в .
Лично мне - проще . Я делаю себе датчики с витой парой в экране и на ТХ , и на RX.
|
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 17:32 | Сообщение # 1766 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата 4ff5fd2 ( ) Лично мне - проще .
Кабель "учасник" контура якщо конденсатори в блоці .. звичайно якщо у Крота амплітуда в 2 рази менша ніж наприклад в Квазара тоді і вплив в 2 рази менший.
Не робив ще датчиків з такою компоновкою ... наприклад звів датчик до 100мА , намотав кабель на алюмінієму штангу - і бачиш на приборі 300мА , за це переживаю. Приїдуть запчастини - перевірю , теорія це одне , а практика це інше .
А робити кабель при його ціні 60грн метр - це гріх
Добротність контурів 20+ , як у Вас виходить 15в ?
Просто робив замовлення , і щоб конденсатори не замовляти окремо , зробив калькулятор для підбору робочих номіналів під потрібні частоти по 2-3 шт кожного типу.
П.С. Автор робить в блоці і в нього все в шоколаді ... значить повинно бути все ок.
Сообщение отредактировал Opps - Четверг, 29.10.2020, 17:48 |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 29.10.2020, 18:18 | Сообщение # 1767 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Opps ( ) А робити кабель при його ціні 60грн метр - це гріх
делаю такой , какой мне нужен.
Цитата Opps ( ) як у Вас виходить 15в ?
Цитата Opps ( ) теорія це одне , а практика це інше .
Но если нравится добывать знания методом проб и ошибок - ваше дело
|
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 19:04 | Сообщение # 1768 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Цитата 4ff5fd2 ( ) Но если нравится добывать знания методом проб и ошибок - ваше дело
У Крота є перевага над іншими саморобними МД - розробник нам не просто тести знімає , а ходить з ним на КОП ... це не те ж саме що зняти тест як Фортуна бере 55см , а на КОП поїхати з Деусом .
Тому для мене "метод проб і ошибок" - це конденсатор в блоці - і прийдеться через це пройти ... довірюсь автору ) ...
Сообщение отредактировал Opps - Четверг, 29.10.2020, 19:12 |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 29.10.2020, 19:31 | Сообщение # 1769 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| fedya_valki,
вспомнил - при изготовлении крайнего датчика ( до заливки ) к концу кабеля RX вместо приемной катушки подключал резистор 1 ком ( ~ эквивалент катушки ) , а на катушку ТХ подавал максимальный ток. Проверял наводки по кабелю ( Крот 2/3 , кабель - витая пара в экране для ТХ и для RX ; разъем 6 контактов). Показания индикатора ( 3мв ) - не изменялись от величины тока . Конденсатор в блоке.
Сообщение отредактировал 4ff5fd2 - Четверг, 29.10.2020, 19:35 |
| |
|
|
| Opps | Дата: Четверг, 29.10.2020, 19:42 | Сообщение # 1770 |
|
Подполковник
Группа: Пользователи
Сообщений: 104
Статус: Offline
| Підскажіть , RB5 i RB9 у корпусі 1206 - 0,25Вт знайшов тільки ... не мало ? По ідеї там близько 0,15-0,2Вт розсіювання при макс тоці . Чи інший корпус ставити треба ? Добавлено (29.10.2020, 19:46)
---------------------------------------------
Цитата 4ff5fd2 ( ) кабель - витая пара в экране для ТХ и для RX
Сообщение отредактировал Opps - Четверг, 29.10.2020, 19:43 |
| |
|
|
