Простой микроконтроллерный Пинпоинтер
AndrzejДата: Суббота, 27.10.2018, 07:20 | Сообщение # 1606
Майор
Группа: Пользователи
Сообщений: 94
Награды: 0
Репутация: 0
Статус: Offline
Я не смонтировал вибратор. этот конденсатор должен я постоянно монтировать ??

4ff5fd2Дата: Суббота, 27.10.2018, 11:33 | Сообщение # 1607
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Награды: 18
Репутация: 28
Статус: Offline
Andrzej,
не знаю по какой схеме собран у вас пинпойнтер . дополнительно конденсатор между выводами attiny  8 и 4 временно установить примерно 50-100 uF  для проверки работы. Если без него не будет работать - оставите навсегда  smile


Сообщение отредактировал 4ff5fd2 - Суббота, 27.10.2018, 11:35

sulfid763282Дата: Воскресенье, 11.11.2018, 21:42 | Сообщение # 1608
Рядовой
Группа: Пользователи
Сообщений: 7
Награды: 0
Репутация: 0
Статус: Offline
Всем привет! А всё таки,если делать катушку не на феррите,надо экранировать или нет ? На  IB металлоискатели понятно,экран графитовый само собой.А в случае с Гномом ?

AndrewДата: Среда, 28.11.2018, 22:22 | Сообщение # 1609
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Награды: 18
Репутация: 86
Статус: Offline
Вопрос открытый , но лучше экранировать , другой вопрос как...

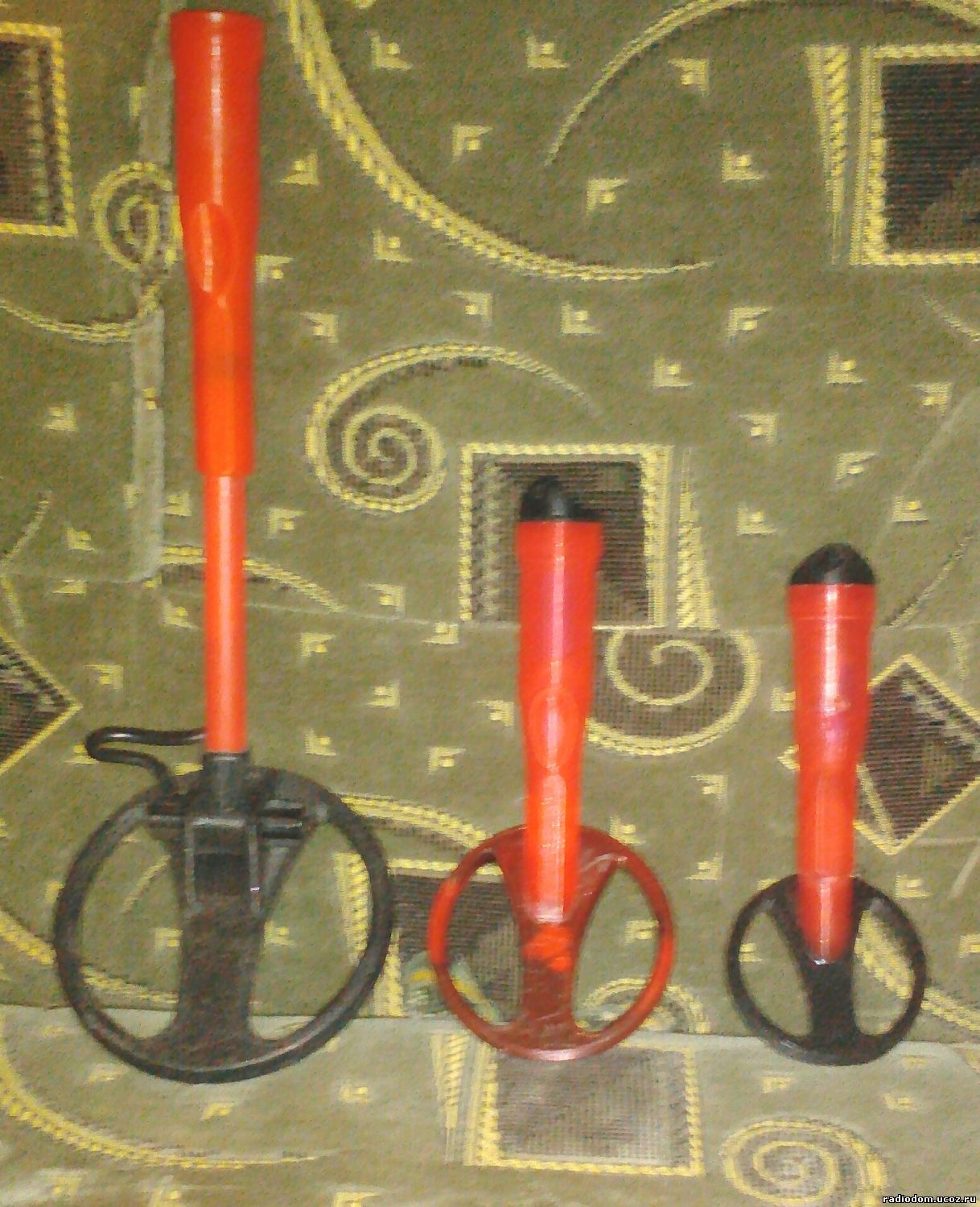

Сделал 2 с экраном одну нет...


Прикрепления: 4702378.jpg (270.2 Kb)

sulfid763282Дата: Четверг, 29.11.2018, 22:08 | Сообщение # 1610
Рядовой
Группа: Пользователи
Сообщений: 7
Награды: 0
Репутация: 0
Статус: Offline
Andrew, Вас понял)! Значит буду экранировать,планирую только подошву графитом замастырить.

gopikДата: Суббота, 08.12.2018, 09:03 | Сообщение # 1611
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
Здравствуйте.
Собрал ПИНа на двух транзисторах. Очень маленькая чуйка получается, подскажите куда рыть, а то замудохался уже катушки перематывать...
подробности...
Питание - литий 18650. Прошивка - для двух транзисторов с увеличенной чуйкой в 1.5 раза. Транзисторы - КТ209Ж. Конденсатор - полистирольный 33n. Катушка - на феритовом стержне 45х6мм. Намотано примерно по 200 витков провода 0.2мм. Мотал так: Первая От земли - 200 витков, и на генератор, вторая - от земли 200 витков в ту же сторону на диоды BAV99...
Резистор 1М на вторую катушку не ставил, остальное всё по схеме.
Настраивал так:
Подсоединяю одну катушку - подкручиваю R до максимальной чуйки (около 2-2.5см, вроде так и надо)... Потом подсоединяю вторую катушку. Дальность при этом не возрастает (мне даже показалось, что падает на пол сантима...)
Если подсоеденить две катушки - и выставлять 1 вольт на второй ноге - то дальность вообще около сантиметра на пятак получается... Кручу R - дальность увеличивается. Максимум чего добился это около 3 см на пятак, при этом R равно 20кОм, а напряжение на второй ноге 460мВ...
В остальном - ПИН работает корректно, всё пиликает...

P\S... Пробовал больше меньше/витков на катухе при частоте 13кГц результат лучше чем при частоте 21кГц...


Сообщение отредактировал gopik - Суббота, 08.12.2018, 09:04

sparkingsparkingДата: Суббота, 08.12.2018, 15:16 | Сообщение # 1612
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
gopik, привет!
мотается не 200 витков, а 60! Вторая катушка уже 200. Это для двухтранзисторной схемы, но не для ферритового стержня, а для ферритового фильтра от кабеля. Настраивается подбором конденсатора 22-33 n.



Сообщение отредактировал sparkingsparking - Суббота, 08.12.2018, 15:17

gopikДата: Суббота, 08.12.2018, 16:49 | Сообщение # 1613
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
sparkingsparking, Нету у меня феритового фильтра, уже бы давно сделал...
да и при 60 витках - частота будет около 50-60 кгц, при емкости 33n... работать то оно будет.

попробую ка я на феритовый стержень намотать 60 и 200 витков...

p/S... транзисторы заменил на ВС547В... у них усиление намного выше чем у КТ209... результат практически тот же...

sparkingsparkingДата: Суббота, 08.12.2018, 16:59 | Сообщение # 1614
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
gopik, Если нет ферритового фильтра, то лучше собирайте схему на 1 транзисторе.
А по частоте- у меня работает под 100кгц на видео.

gopikДата: Суббота, 08.12.2018, 17:21 | Сообщение # 1615
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
sparkingsparking, Выкурил всю тему... все 108 страниц... - запутался ... есть прошивки под 2 кГц... есть под 4кГц... есть для двухтранзисторной схемы - есть для однотранзисторной... Есть с таймером (задержками и сюрпризами) - есть без... wacko

Подскажите - если буду собирать на 1 транзисторе - какую прошивку использовать на 13ю тиньку, чтобы без сюрпризов... под обыкновенный бузер (как в компе пищалка, типа той что у Вас на видео.)

4ff5fd2Дата: Суббота, 08.12.2018, 18:43 | Сообщение # 1616
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Награды: 18
Репутация: 28
Статус: Offline
gopik,
нужен пьезоизлучатель, я ставил на 4кгц и прошивка на 4кгц.
дополнительно использовал стабилизатор на 3в и терморезистор. если мало громкости, используем мостовой буфер на 74нс14 - слышно на 10метров.схемы на форуме. удачи smile


Сообщение отредактировал 4ff5fd2 - Суббота, 08.12.2018, 19:07

gopikДата: Суббота, 08.12.2018, 19:55 | Сообщение # 1617
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
4ff5fd2, Хорошо... учту опыт... пьезоизлучателя нету, но на форуме есть схема превращения бузера в "пьезоизлучатель" на 4кГц...
использование стабилизатора тоже считаю разумным, буду использовать на 2.5 вольта. Громкость - особо не нужна.

ОДНАКО - хочу всетаки победить схему на 2х транзисторах.  ПИН работает полностью корректно - только чуйка маленькая. Хотелось бы разобраться... sad

sparkingsparkingДата: Суббота, 08.12.2018, 21:12 | Сообщение # 1618
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
А чего тут разбираться?! 2-х транзисторная схема- резонансная, вы не подобрали емкость- нет резонанса, а нет резонанса нет чуйки.

gopikДата: Суббота, 08.12.2018, 22:04 | Сообщение # 1619
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
sparkingsparking
Резонансная??? surprised  а между чем и чем там резонанс??? В генераторной катухе - вижу емкость, соответственно вижу колебательный контур, который вы предлагаете настраивать в резонанс подбором кандера... а у второй катухи - ничего не вижу похожего на колебательный контур, имеющий какой то резонанс (собственную частоту...)
поясните пожалуста, а то кроме как повышающего трансформатора я там ничего не вижу (не кидайте тапками - в схемотехнике дуб... ну или ясень...) чайник короче...
Последовательный резонанс с конденсатором 10n??? ну.... может быть... хотя если к коллектору смотреть - то там еще один конденсатор...


Сообщение отредактировал gopik - Суббота, 08.12.2018, 23:35

gopikДата: Воскресенье, 09.12.2018, 09:36 | Сообщение # 1620
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 1
Репутация: -2
Статус: Offline
sparkingsparking, Мысль с резонансом мне понравилась... загнался... и давай вспоминать математику и физику... biggrin
Мысль понравилась тем, что если так, то этот самый резонанс можно всегда прощитать математическим путем, с небольшой погрешностью на неточности измерений...
1. Что считать резонансной цепочкой на рисунке? L2C2? или С3 тоже туда входит?


2 в вашем Варианте схемы параллельно катушке L2 стоит резистор на R2 на 1М... Он влияет на резонансную частоту????


3. Если посчитать математически то при емкости в 100n на вашей схеме - резонансом и близко не пахнет. Может резонанс с гармоникой?
Прикрепления: 7285323.jpg (19.4 Kb) · 5856350.jpg (16.6 Kb)
