по схеме
|
|
| Andrew | Дата: Вторник, 10.04.2012, 12:31 | Сообщение # 1846 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (nico1984) если сильно прыгают значения Х и У, а также напряжение
На сколько сильно?
Попробуйте отключить TX и посмотреть на поведение этих параметров.
|
| |
|
|
| sergyusa | Дата: Вторник, 10.04.2012, 13:20 | Сообщение # 1847 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| настраиваю крота на грунте уже 2-ю неделю. добился неплохих результатов - особенно на речном песке - золотое кольцо 20 см. но есть некоторые моменты которых не могу понять:
сведенная в 0 катушка ( кольцо в корпусе от кащея, резонанс) дает самые плохие результаты - 5 коп по воздуху 5-7 см.
стоит развесли катушку до 300-400мв как результат кардинально меняется - 25 см да еще и в песке.
без катущек крот показтвает 0 (балансировал R1,R2).
это так и должно быть, или я чегото непонимаю.
|
| |
|
|
| Leon666 | Дата: Вторник, 10.04.2012, 13:56 | Сообщение # 1848 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Какая разбежка по частоте между RX TX?
|
| |
|
|
| Andrew | Дата: Вторник, 10.04.2012, 14:07 | Сообщение # 1849 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (sergyusa) это так и должно быть
Не должно. А фаза правильно настроена? Чтобы что-то сказать нужно видеть осциллограммы на входе АЦП контроллера. Наилучший результат, когда при приближении монеты , на мах. дистанции амплитуда растет. Хотя так кардинально "5-7 см и 25 см" не должно при любом раскладе...
Еще, как экранировали катушку?
|
| |
|
|
| sergyusa | Дата: Вторник, 10.04.2012, 14:09 | Сообщение # 1850 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| tx - 12135, rx-12096
катушка экранирована графитом с лаком, сначала была только приемная, эффект был тот-же, просто глюков много было, потом заэкранировал передающую, глюки исчезли, но эффект остался.
вообще то работой прибора я доволен, и мне это никак не мешает, просто хотелось бы понять причину, чтоб в дальнейшем не повторять ошибок.
Сообщение отредактировал sergyusa - Вторник, 10.04.2012, 14:15 |
| |
|
|
| nico1984 | Дата: Вторник, 10.04.2012, 14:23 | Сообщение # 1851 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Quote (Andrew) На сколько сильно?
Попробуйте отключить TX и посмотреть на поведение этих параметров.
питание прыгает от 200 до 500 мв, Х и У на 20 ед увеличивается потом уменьшается очень быстро
с отключенной Тх (Rx подключена) показывает от 10 до 15 мВ при этом X и Y прыгает от 1 до -1
с отключенной катушкой значения все 0
Сообщение отредактировал nico1984 - Вторник, 10.04.2012, 14:25 |
| |
|
|
| Andrew | Дата: Вторник, 10.04.2012, 14:36 | Сообщение # 1852 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Не знаю что и сказать.. Обратите внимание на кабель, разьем, уменьшите ток в TX, попробуйте частотой в сторону уйти немного, катушка должна быть в дали от железа.
|
| |
|
|
| bliznecvy | Дата: Среда, 11.04.2012, 21:18 | Сообщение # 1853 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline

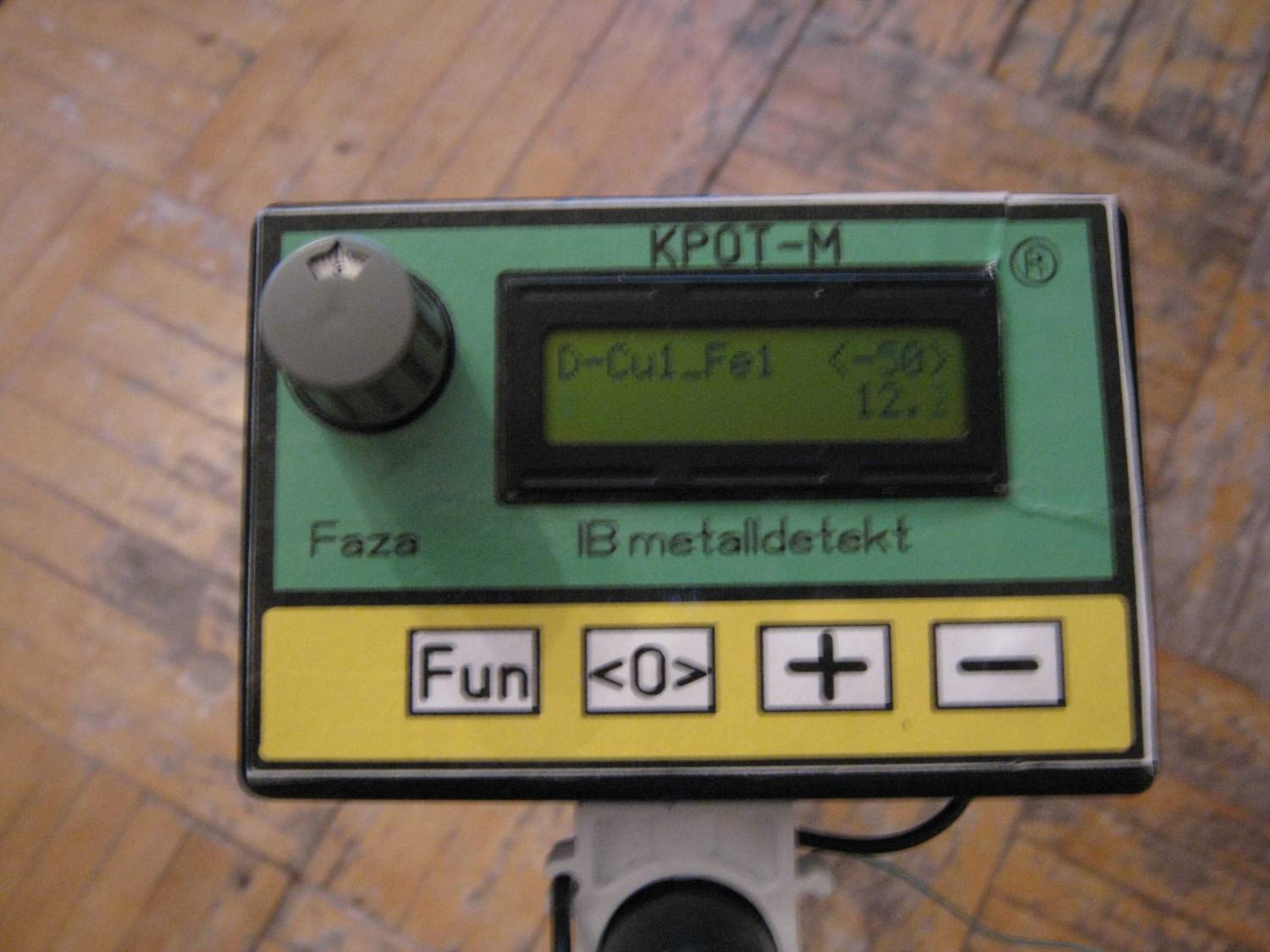

| Вот такой получился "Крот М" !
|
| |
|
|
| SergM-76 | Дата: Среда, 11.04.2012, 22:09 | Сообщение # 1854 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| bliznecvy,
А можно по подробней. У Вас он с автогенератором или без и как со стабильностью.Добавлено (11.04.2012, 22:09)
---------------------------------------------
bliznecvy,
А корпус самоделка или фирма.
|
| |
|
|
| bliznecvy | Дата: Среда, 11.04.2012, 22:57 | Сообщение # 1855 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (SergM-76) А можно по подробней. У Вас он с автогенератором или без и как со стабильностью.
Нет, классический на мкс.МС39119, нерезонанс, 27см. на 5коп. При смене t от +24 до+3 фаза (ВДИ) практически не уходит. А, вот баланс уходит , об этом Andrew тоже упоминает. Но, чуйка остается на уровне. Извините в поле еще в полной мере не испытывал, домашние опыты. Корпус покупной. Я старый электронщик и интуитивно чувствую, толк будет.
Спасибо за внимание.
|
| |
|
|
| nico1984 | Дата: Четверг, 12.04.2012, 21:02 | Сообщение # 1856 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Quote (Andrew) Не знаю что и сказать.. Обратите внимание на кабель, разьем, уменьшите ток в TX, попробуйте частотой в сторону уйти немного, катушка должна быть в дали от железа.
кабель использую от монитора, ток стоит на минимумеДобавлено (12.04.2012, 21:02)
---------------------------------------------
какой из микроконтроллеров лучше использовать:
ATmega8A-AU
ATmega8A-PU
ATmega8-16AU
ATmega8-16PU
то точно не указано
|
| |
|
|
| Andrew | Дата: Четверг, 12.04.2012, 21:28 | Сообщение # 1857 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| А разьем у вас какой? Лучше ATmega8A-PU
|
| |
|
|
| nico1984 | Дата: Четверг, 12.04.2012, 22:01 | Сообщение # 1858 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Quote (Andrew) ATmega8A-PU
такой и стоит,после установки фьюз , программатор (пять проводков) больше не видит контроллер, чем советуете прошивать (STK 200 у меня не увидел этот контроллер), теперь думаю собирать Atmega fusebit doctor
|
| |
|
|
| SergM-76 | Дата: Пятница, 13.04.2012, 17:26 | Сообщение # 1859 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| nico1984,
Собери на 155ЛА3 генератор на частоту около 1 мГц и подсоедини его на 9 ногу МК и шей своим программатором и не заморачивайся.
|
| |
|
|
| Ded | Дата: Суббота, 14.04.2012, 09:34 | Сообщение # 1860 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (bliznecvy) Вот такой получился "Крот М" !
Вот такой получается
продолжение следует.....
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Суббота, 14.04.2012, 09:37 |
| |
|
|
