по схеме
|
|
| янукович | Дата: Четверг, 20.11.2014, 14:46 | Сообщение # 2836 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| На той что "новая плата под ДИП микросхемы"... только вносил коррекции под свои детальки.
|
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 20:06 | Сообщение # 2837 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| а почему в схему не ввели тл431?
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 20:25 | Сообщение # 2838 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Можно и ввести... Я пробовал, работало нормально. Но судя по отзывам квазароводов, они "шумные" попадаются... Так-же можете попробовать поставить "сдвоенный" операционник в приемнике и на второй половинке собрать делитель.
|
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 20:29 | Сообщение # 2839 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| янукович,обьясните поподробней,а если можна-нарисуйте,а то башка не соображает,только со смены пришел,так-что не обессудьте.
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 20:42 | Сообщение # 2840 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Я там ставил по-простому... как в первых вариантах, только вместо 2-х резисторов по 10 кОм (один на + с средней точки, второй на -) паял один многооборотный на 22 кОм. И крутя его, выставлял "виртуальный ноль" (пол питания, постоянки, на 6-той ноге МСР601). Или по показаниям Крота "0" при замкнутом РХ. Такой делитель проще... Если хотите по-сложнее, то смотрите схемы квазаров. Там и на ТЛ-ке есть и на сдвоенном ОУ...
|
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 21:13 | Сообщение # 2841 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| такой вариант работоспособный?
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 21:15 | Сообщение # 2842 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Нет.
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 21:16 | Сообщение # 2843 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Сейчас попробую изобразить...
|
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 21:27 | Сообщение # 2844 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| а можете выложить печать по которой собирали
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 21:31 | Сообщение # 2845 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

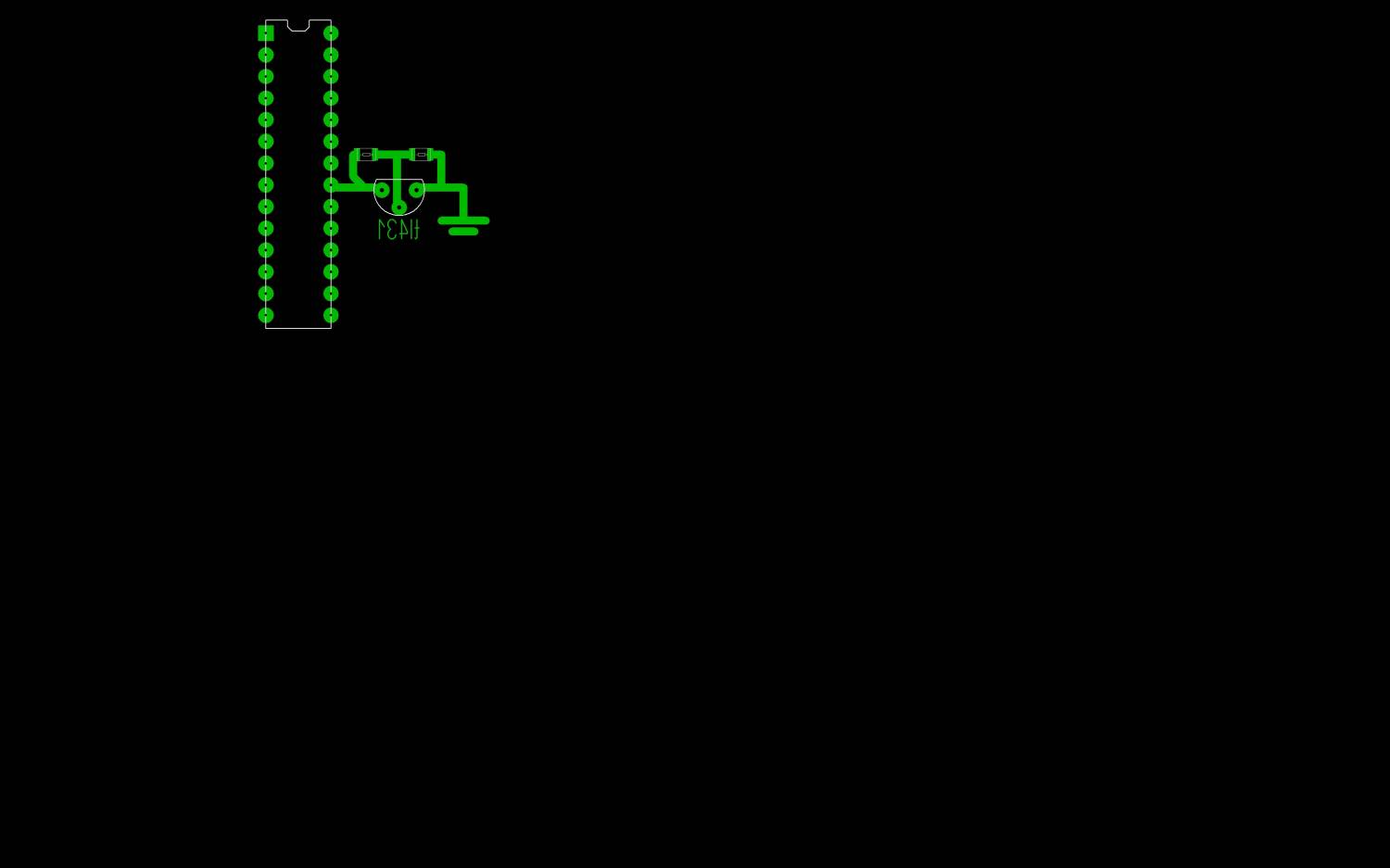

| Сейчас печатку не найду.... где-то на другом компе. Вот так ТЛ-ку можно подключить... Стрелочка, это на 3-ю ногу МСР602
Сообщение отредактировал янукович - Четверг, 20.11.2014, 21:34 |
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 21:38 | Сообщение # 2846 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| а как эта,что скажете?
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 21:46 | Сообщение # 2847 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Так они все простые и нормальные... кое-что выбросить, некоторые номиналы заменить... и все будет хорошо. Я-то делал полностью в ДИП-пе. Распечатайте и сверьте с схемой.
|
| |
|
|
| transistor856 | Дата: Четверг, 20.11.2014, 21:54 | Сообщение # 2848 |
|
Сержант
Группа: Пользователи
Сообщений: 33
Статус: Offline
| ок,спасибо,буду делать,а что именно выбросить и заменить?
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 21:57 | Сообщение # 2849 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Если будете делать на ТЛ-ке, то выбросить весь делитель, номиналы многих деталей на этой печатке на совпадают с схемой... Скорее всего, это одна из самых первых печаток. После были изменения в схеме, а в плату их не внесли.
|
| |
|
|
| янукович | Дата: Четверг, 20.11.2014, 22:00 | Сообщение # 2850 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Обратите внимание на Р6, С10,С9,С2,Р9... все не просматривал...
|
| |
|
|
