Универсальный прибор
|
|
| TCB | Дата: Среда, 01.10.2014, 10:31 | Сообщение # 511 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2792
Статус: Offline

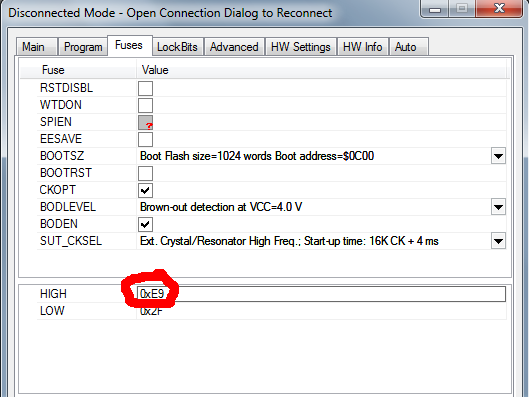

| Цитата Avrr (  ) не могу выставить [SPIEN=0]
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Avrr | Дата: Среда, 01.10.2014, 17:05 | Сообщение # 512 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Запрограммирую отпишусь всем спасибо за помощь!
|
| |
|
|
| igvv | Дата: Среда, 01.10.2014, 18:55 | Сообщение # 513 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Я не селен в прошивалках
Но возможно причина в этом...
SPIEN=0 – последовательное программирование разрешено.
SPIEN = 1 – последовательное программирование запрещено.
Если отключить режим последовательного программирования, то сможет помочь только параллельный программатор. Во многих программах для прошивки данный бит изменить нельзя (чекбокс недоступен).
В некоторых прошивалках этот SPIEN специально заблокирован дабы незаблокировать режим прошивки.
Но даже если заблоктровал режим прошивания то работать то прибор должен всеравно ...так что причина в железе.
Выкладывай свою разводку под щуп...может там что...?
Сообщение отредактировал igvv - Среда, 01.10.2014, 21:23 |
| |
|
|
| Fantomu | Дата: Суббота, 25.10.2014, 20:32 | Сообщение # 514 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Цитата Ant-RG ( ) Фотки как и обещал Добавлено (23.10.2014, 13:51)
---------------------------------------------
Можна Вашу схему по какой печатка. Добавлено (25.10.2014, 20:30)
---------------------------------------------
Прибор запускается,высвечивается приветствие,потом измерение R,гдето 10с. высвечивается значение 200-300 МОм.Выбор режыма кнопкой s1,если смотреть по схеме.Без стабилитрона,без R2,кварц 14 МГц.С бузером при включении идет щелканье с частотой где то 8-10 Гц и дальше приветствия не идет,как будто он все время перезагружается. Добавлено (25.10.2014, 20:32)
---------------------------------------------
При закорачивании щупов для калибровки прибор перезагружается.
|
| |
|
|
| янукович | Дата: Суббота, 25.10.2014, 20:39 | Сообщение # 515 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Если идет заставка и доходит до измерения сопротивления, то в принципе программа работает. От чего питаете приставку? С фото самой платы будет проще искать неисправность.
пс. Детали установите все те что есть на схеме. Почему р-2 не ставите?
Сообщение отредактировал янукович - Суббота, 25.10.2014, 20:42 |
| |
|
|
| Fantomu | Дата: Суббота, 25.10.2014, 20:42 | Сообщение # 516 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Питаю от кроны,на входе стоит 78l05.Фото не могу выложить плохой интернет,хотя попробую.
|
| |
|
|
| янукович | Дата: Суббота, 25.10.2014, 20:48 | Сообщение # 517 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Если крона дохленькая, прибор может "просадить" напругу... Желательно от блока питания запитать. Перегрузка проца очень часто бывает от нехватки питания.
|
| |
|
|
| Fantomu | Дата: Суббота, 25.10.2014, 21:11 | Сообщение # 518 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Могу сказать только то,что Вы янукович были правы.Запитал от бп компа от 12в.На коротком показывает оОм,С бузером 2р. пищит при запуске.Буду пробывать дальше.Спасибо.Можно лт оставить такой кварц или надо искать на 16МГц?И хотелось также сказать спасибо Andrew за такой хороший прибор.
|
| |
|
|
| янукович | Дата: Суббота, 25.10.2014, 21:34 | Сообщение # 519 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата Fantomu ( ) или надо искать на 16МГц
Ставьте на 16! Вы же будете пользоваться генератором и частотомером? Вот от него и зависит точность измерений.
|
| |
|
|
| dimon-timon | Дата: Среда, 28.01.2015, 15:50 | Сообщение # 520 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Привет Всем! Ребята помоги хочу повторить приборчик а вот по поводу заливки контролера не могу разобратся(шить буду лпт програматором) Вопрос При прошывке контроллера кварц в обвязку цеплять или нет?
|
| |
|
|
| янукович | Дата: Среда, 28.01.2015, 21:47 | Сообщение # 521 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| dimon-timon, здесь все есть.  http://radiodom.ucoz.ru/index/prostoj_programmator_dlja_avr/0-9
|
| |
|
|
| dimon-timon | Дата: Среда, 28.01.2015, 22:39 | Сообщение # 522 |
|
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
| Спасиба надел очки и внимательно прочел(разобрался) А по поводу программатора то он у меня заработал после впайки двух перемычек Приборчик я уже запустил работает отлично Респект Автору
|
| |
|
|
| niecik | Дата: Пятница, 30.01.2015, 06:07 | Сообщение # 523 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Здравствуйте.Появились вопросы по прибору:
1.измеритель R.Не измеряет ниже 5 Ом.При измерении 6.8 МОмпишет 7.8 МОм,при этом стабилитрон убран, резюк 100 Ом на вх закорочен.Измерение R откалибровано стандартно по двум точкам 0 Ом и 1кОм.
2.измеритель С.Так же откалиброван согласно описания при разомкнутой цепи и при 1 нФ.ниже 75 пФ не показывает.Выше 4700 мкФ долго измеряет,но вполне сносно показывает.
3.осциллограф.Все хорошо,да при подключении батарейки показывает 2.1 В постоянки вместо 1.5 В,а при касании щупом своего же питания +5В/проверенных/,показывает 7.1 В постоянки.
Переменку тоже измеряет завышенно.
4. генератор хорош,только тоормозит и виснет при высоких значениях выходной частоты .Догнал до 84 кГц и завис.
5.Частотомер измерял 36000 Гц синус.При времени измерения в 1 сек выдал 35982 Гц,при времени в 10 сек выдал 36003 Гц.поданные на вход 36000 Гц были выставлены генератором относительно поверенного частотомера.
Вот как в осцилле физически отградуировать АЦП /Avcc и Аref закорочены,но параллельно им 100 нФ не стоит/.
По какой причине в частотомере ошибка 18 Гц при 1 сек ,а при 10 с ошибка 3 Гц.
Кварц на торце 16.000000 напечатано,при этом на 10 сек частотомер выводит 36003 Гц,а при замене кварца на 16.000 на тех же 10 сек частотомер выводит 35997 Гц.
Видно, что ошибка та же в 3 Гц,,только в + или -.
Подскажите,как исправить.Спасибо.
Сообщение отредактировал niecik - Пятница, 30.01.2015, 06:41 |
| |
|
|
| Andrew | Дата: Пятница, 30.01.2015, 22:48 | Сообщение # 524 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Цитата niecik ( ) Видно, что ошибка та же в 3 Гц
Сколько процентов составляет 3 гц от 36000гц?
Остальное
Технические характеристики
Простая и легко повторяемая схема!
Диапазон измерения частоты Гц 0.1-8000000
Диапазон генерации частоты Гц 0-60000
Количество точек по горизонтали для осциллографа Шт 16
Количество точек вывода по вертикале для осциллографа Шт 8
Диапазон чувствительности входа осциллографа В 3-5
Диапазон измерения емкости мкФ 0.00002 – 2000
Диапазон измерения сопротивления ОМ 4 - 200000000
Напряжение питания В 5
Рабочая температура оС 0 - +60
Размеры мм 150х
|
| |
|
|
| niecik | Дата: Суббота, 31.01.2015, 16:15 | Сообщение # 525 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Да,действительно,при измерении частоты 36000 Гц на режиме 10 сек имеем 36003 Гц,это 0.0083333333% погрешность.
Но почему при измерении частоты 36000Гц на режиме 1 сек имеем 35982 Гц?это 0.05%.
Точность на секундной выборке хуже в 6 раз?
И остается вопрос по режиму осциллографа,относительно показываемого уровня сигнала:
При питании устройства 5В при измерении питания своего же щупом показывает 7.1 В,при измерении 1.5Вбатарейки пока
ъзывает 2.1 В.
При питании устройства 6В при измерении питания своего же щупом показывает так же 7.1В,при измерении 1.5Вбатарейки показыает уже 1.8 В,что ближе к истине.
Логично подумать,что показывать будет верно уровни напряжения только при питании устройства от 7.1 В?
Питал ли кто то такими напругами контроллеры?или не в этом собака зарыта?
|
| |
|
|
