Вопросы и ответы по КРОТу-2
|
|
| TCB | Дата: Вторник, 21.06.2016, 12:05 | Сообщение # 4561 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2824
Статус: Offline
| Цитата andrey050305 (  ) Я прозванивал соседние ножки, на предмет замыкания, но не обнаружил ничего
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| янукович | Дата: Вторник, 21.06.2016, 12:43 | Сообщение # 4562 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| andrey050305, если все работало, и потом само-по-себе перестало работать, то это или в пайке дело, либо СМД компонент полу-развалился. Попробуйте понажимать, "пошатать" компоненты... может так получится определить "слабое звено".
|
| |
|
|
| TCB | Дата: Вторник, 21.06.2016, 17:52 | Сообщение # 4563 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2824
Статус: Offline
| Цитата andrey050305 ( ) А можно ли как то проверить выпаяный проц?
Проверить проц - запаять в другую плату...
А вообще мы всегда ожидаем самое худшее и начинаем копать в этом направлении, а реально проблема оказывается самой элементарной.
Пример вчерашнего дня: Сын приносит зарядку и говорит - распечатал, включил чтобы проверить, а она один раз мигнула светодиодами и больше никаких признаков жизни не подавала. Я беру включаю - молчит. Разбираю начинаю копать схему... В результате нашел поломку - в литой сетевой вилке пропал контакт!!!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| andrey050305 | Дата: Вторник, 21.06.2016, 18:49 | Сообщение # 4564 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Цитата TCB ( ) А вообще мы всегда ожидаем самое худшее и начинаем копать в этом направлении, а реально проблема оказывается самой элементарной.
Да, полностью согласен окажиться что проблема была в какой-то мелочи. Выпаять проц не составило труда(я его феном подогрел и аккуратно снял), трудности чувствую ещё впереди, докопаться до проблемы)
|
| |
|
|
| янукович | Дата: Вторник, 21.06.2016, 19:02 | Сообщение # 4565 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| andrey050305, а без проца есть нужное напряжение в контрольных точках?
|
| |
|
|
| realm | Дата: Среда, 22.06.2016, 00:10 | Сообщение # 4566 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата andrey050305 ( ) докопаться до проблемы
В кроте стоит 1117 которая прославила себя уже давно, так же как и 117. Если она сгорает - все что на входе - то и на выходе. Ее за это везде и пихают - типа нефиг приборам долго работать, другой не купите.
А вообще...
Судя по тому что описали - повален порт PA у проца.

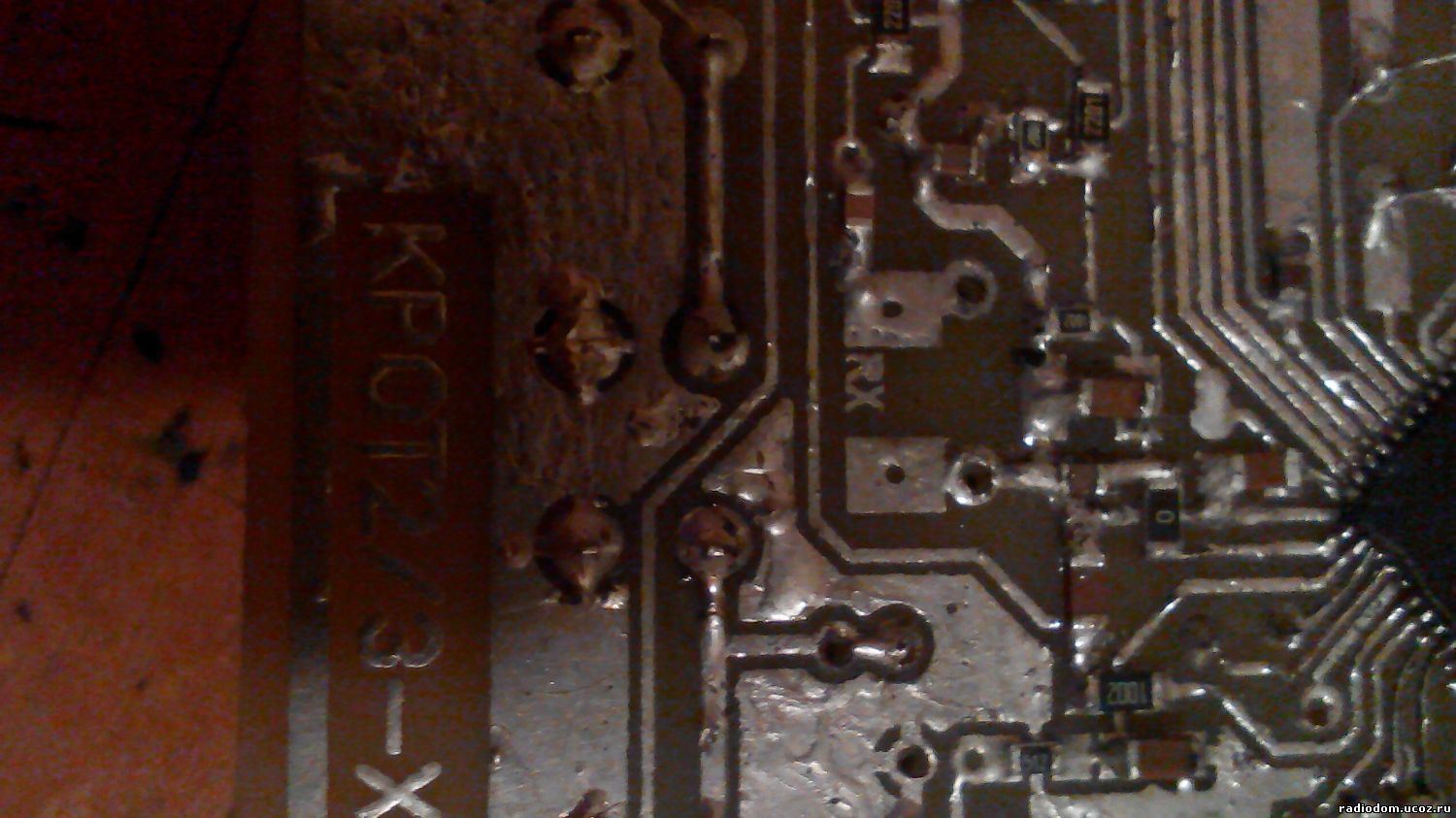

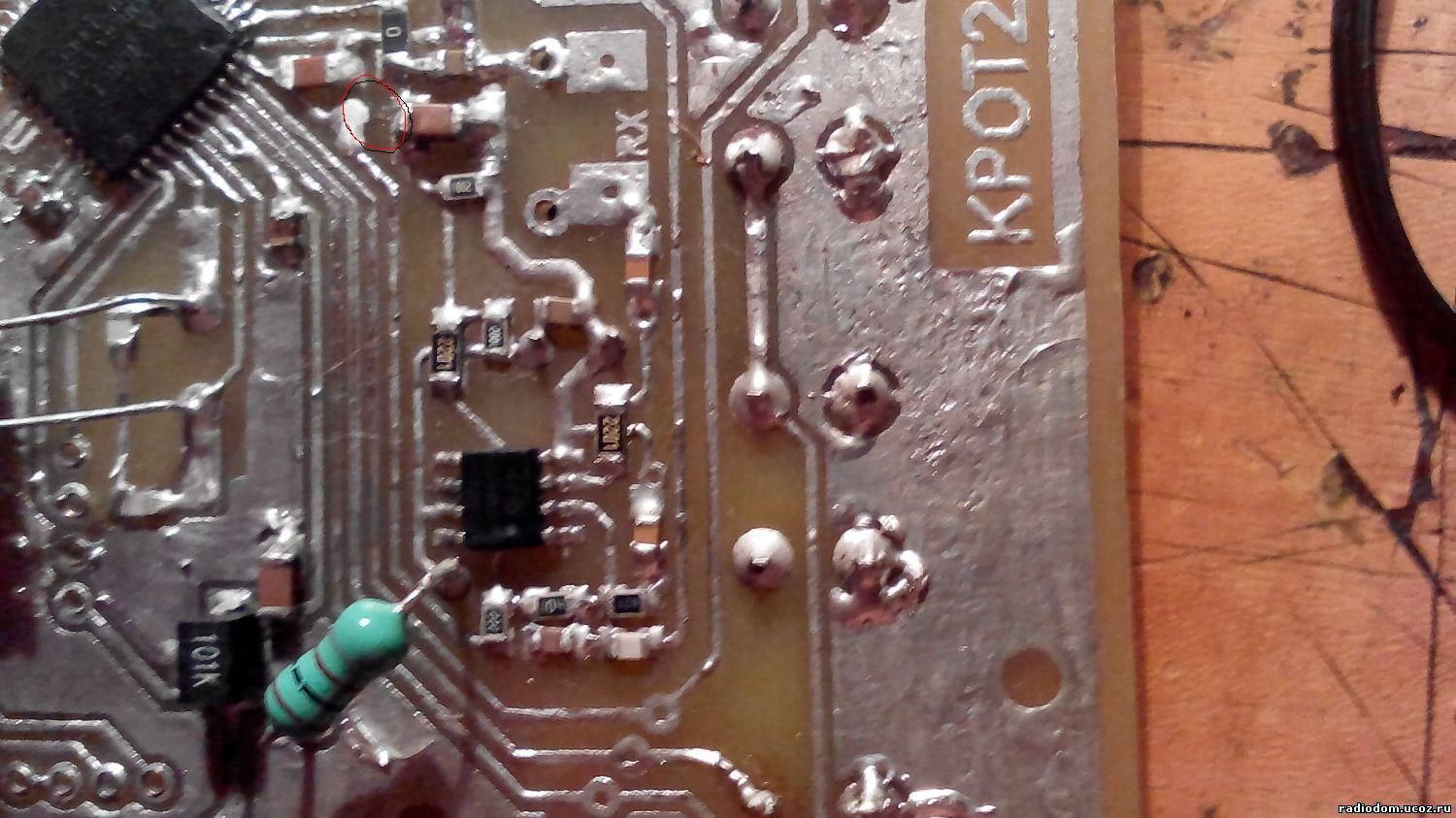

Это можно проверить освободив ноги 44, 1, 3 от схмы. Взять потенциометр на 10k и 1к. Концы потенциометра припаять на 3.3V и GND а среднюю точку через резистор подпаивать кногам проца. Туда же вольтметром тыкнутся.
Будете крутить резистор и увидите как меняется напряжение на ноге проца. Если порт выбит будет или скачкообразно меняться или вообще не меняться (залипнет на 3.3 или 0).
Самое главное то что вы не написали - Правильно ли показывается напряжение питания? Если оно не правильное - уже что то не то с процом или питанием.
Вообще для облегчения настройки прибора обычно делается тестовая прошивка. Но это дело автора.
Просто рисуюшая данные из всех входных ацп и состояние кнопок, ну может еще генерящая что ни будь в TX
Сообщение отредактировал realm - Среда, 22.06.2016, 00:43 |
| |
|
|
| Piton | Дата: Среда, 22.06.2016, 08:24 | Сообщение # 4567 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| По питанию всё верно, первое, с чего надо начинать. Но, как я понял, прибор в целом работает, значит и питание должно быть в норме. Может где то самовозбуждение. Я ж уже упоминал тоже - освободи ноги, смотри на реакцию и делай выводы.
|
| |
|
|
| realm | Дата: Среда, 22.06.2016, 08:29 | Сообщение # 4568 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата Piton ( ) значит и питание должно быть в норме.
Цитата Piton ( ) Может где то самовозбуждение.
Сообщение отредактировал realm - Среда, 22.06.2016, 08:34 |
| |
|
|
| Piton | Дата: Среда, 22.06.2016, 08:40 | Сообщение # 4569 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Самовозбуждение DA2, на выходе. Короче, осцыллограф в помощь. Скорее всего, это проблема самодельной платы.
|
| |
|
|
| realm | Дата: Среда, 22.06.2016, 09:23 | Сообщение # 4570 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Цитата Piton ( ) Самовозбуждение DA2, на выходе. |
| |
|
|
| Piton | Дата: Среда, 22.06.2016, 09:29 | Сообщение # 4571 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Ну, он же пока не ответил, что изменилось после демонтажа контроллера. Кстати, диагностика некая присутствует. У меня, после обрыва земли в делителе, при старте появлялось соответствующее сообщение на дисплее.
|
| |
|
|
| andrey050305 | Дата: Среда, 22.06.2016, 12:54 | Сообщение # 4572 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Цитата янукович ( ) andrey050305, а без проца есть нужное напряжение в контрольных точках?
Ну щас все перебрал и выставил в точках 1,6в , буду пробовать запаивать проц и смотреть результат
Цитата realm ( ) Питание 3.3V с самого начала проверить религия не позволяет?
Конечно смотрел, с ним все нормально на всех ногах процессора где должно быть 3,3 в напряжение приходит как надо
|
| |
|
|
| realm | Дата: Среда, 22.06.2016, 15:35 | Сообщение # 4573 |
|
Полковник
Группа: Пользователи
Сообщений: 179
Статус: Offline
| Пока проц не стоит за одно и входной усилитель полностью проверить можно.
С закороченным входом, на выходе должно быть точно такое же напряжение как на средней точке.
Это я к тому, что попадаются шибанутые операционники у которых средняя точка сдвинута. тогда получите на выходе разность с резисторным делителем, еще и усиленную.
Для устранения подобной хени ставится спаренный усилитель, половина которого формирует среднюю точку.
Автору уже писал об этом 1000 раз, но как рыба об лед.
По нынешней схеме лучше подобрать операционник у которого средняя точка и половина питания совпадают. Ну а детали делителя подобрать так, чтоб он делал ровно пол питания. Тогда все будет красивенько и правильно (по правде- криво, но и так сойдет).
Сообщение отредактировал realm - Среда, 22.06.2016, 15:59 |
| |
|
|
| TCB | Дата: Среда, 22.06.2016, 16:23 | Сообщение # 4574 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2824
Статус: Offline
| Цитата realm ( ) Для устранения подобной хени ставится спаренный усилитель, половина которого формирует среднюю точку.
На сколько такое решение улучшает работу МД пока никто не проверил. Эту проверку надо проводить на ОДНОЙ плате - сравнивать две разные платы бессмысленно. Для этого я развел плату V6-01, на ней это можно проверить с минимальными переделками. (Высылаю файл только по запросу).
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Andrew | Дата: Среда, 22.06.2016, 19:36 | Сообщение # 4575 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата realm ( ) Для устранения подобной хени ставится спаренный усилитель, половина которого формирует среднюю точку.Автору уже писал об этом 1000 раз, но как рыба об лед.
Цитата TCB ( ) Эту проверку надо проводить на ОДНОЙ плате - сравнивать две разные платы бессмысленно. Для этого я развел плату V6-01, на ней это можно проверить с минимальными переделками. (Высылаю файл только по запросу). |
| |
|
|
