Вопросы и ответы по КРОТу-2
|
|
| Котигорошко | Дата: Воскресенье, 19.11.2017, 09:22 | Сообщение # 5131 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| 1. Встановити LTspice
2. Скачати архів "MCP i AD" (9186315.rar), розархівувати.
http://dropmefiles.com/Ke2cW тут відео
3. Далі, все по відео, вставити в папку де знаходиться бібліотека LTspice, C:\Program Files\LTC\LTspiceIV\lib моделі підсилювачів , закінчення на .txt або .cir а можливо і ще якесь
4. Скачати файл krot_mcp601.asc, запустити ... там уже є прописаний шлях куди програмі дивитись на модель ОП (в разі чого то його можна викликати кнопкою ".ор" в самому кінці горизонтальної панелі інструментів). У відео для прикладу показав як вставити сторонню модель
Зверніть увагу, і перевірте як у вас, якщо номінал резистора написати не через крапку, а кому ( 3,3k 3.3k ) то графік теж зміниться, не будуть враховані числа після коми, порахує як для 3k, принаймні на старішій версії програми, номінали вписувати через крапку.
Сообщение отредактировал Котигорошко - Воскресенье, 19.11.2017, 15:27 |
| |
|
|
| Stas | Дата: Четверг, 23.11.2017, 18:12 | Сообщение # 5132 |
 Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Andrew,
К Вам вопрос
при сборке крота в комплекте был оу в корпусе sot 23-5 с smd кодом sa5y
Что это за зверь такой?
Ведь точно не mcp601Добавлено (23.11.2017, 19:12)
---------------------------------------------
Есть в наличии ad8605
Стоит менять?
|
| |
|
|
| 1707 | Дата: Четверг, 23.11.2017, 18:36 | Сообщение # 5133 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Доброго вечера. Может у кого то есть описание контрольных точек для замера при сборке блока?
|
| |
|
|
| fedya_valki | Дата: Четверг, 23.11.2017, 19:15 | Сообщение # 5134 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| 1707, да там всего два места проверить надо - 3,3В после стабилизатора и 1,65В на выходе операционника. Если всё спаяно нормально - Крот запускается сразу!
|
| |
|
|
| Котигорошко | Дата: Четверг, 23.11.2017, 19:28 | Сообщение # 5135 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Цитата Stas (  ) Что это за зверь такой?

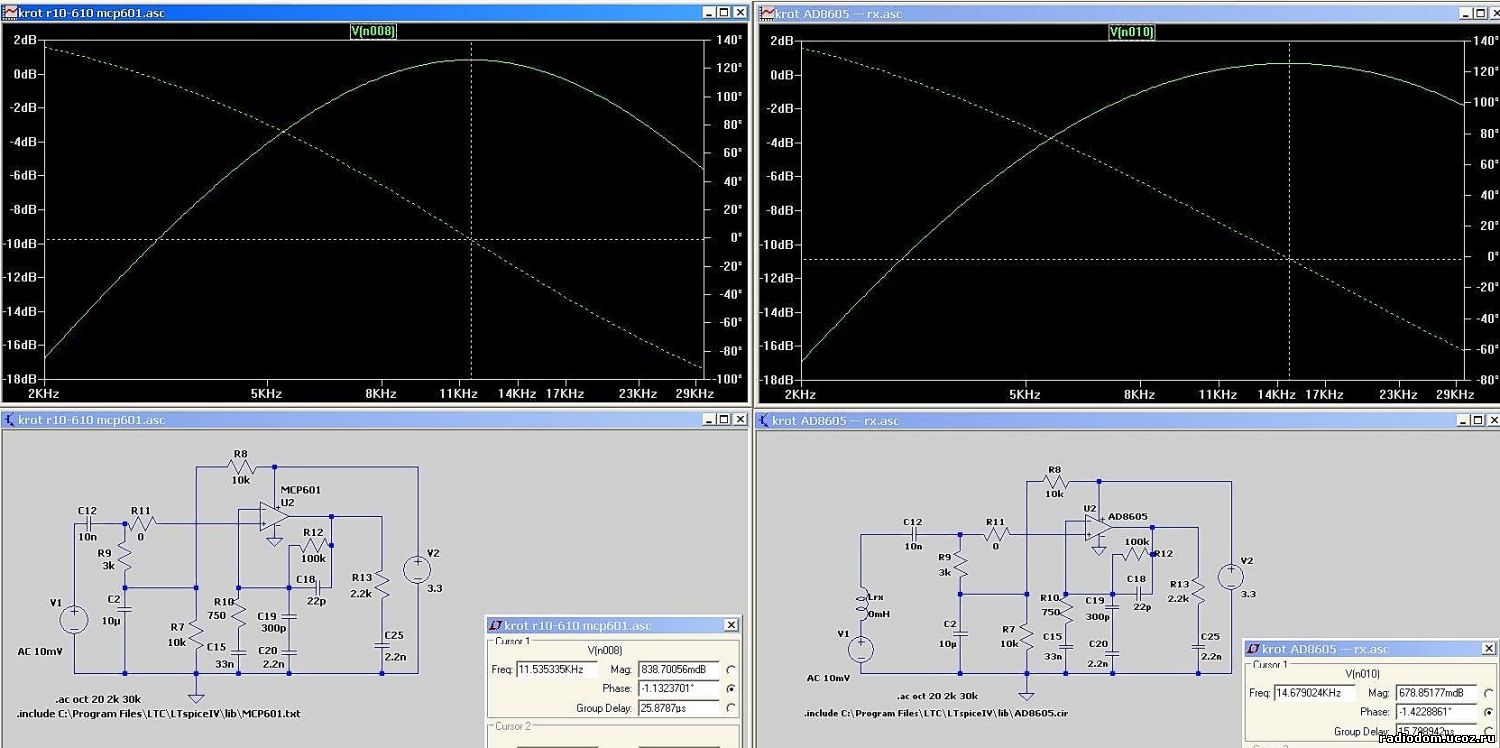

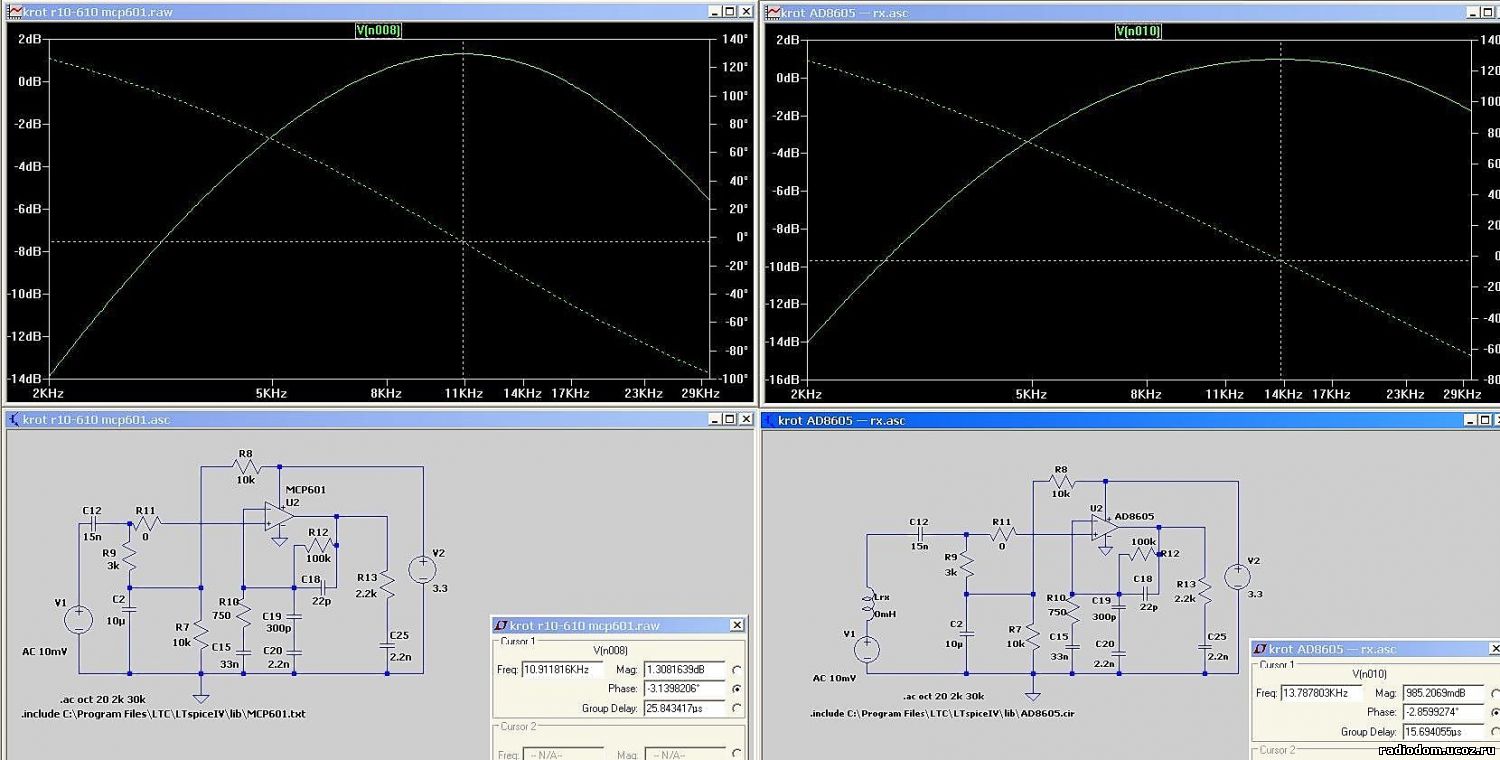

Уважно подивіться на цю та попередню сторінки, є викладені симуляції з обома підсилювачами. На мою думку якщо ви ходите з однією частотою то MCP601 і правильно підібрану обв'язку достатньо, навіть якщо маєте два датчика і частоти відрізняються на 4кГц то теж не буде великої різниці в Ку із ним. Напишіть мені в "лічку" частоту свого датчика, або датчиків, гляну в програмі що показує
|
| |
|
|
| fedya_valki | Дата: Четверг, 23.11.2017, 20:02 | Сообщение # 5136 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Stas ( ) оу в корпусе sot 23-5 с smd кодом sa5y Цитата Stas ( ) Ведь точно не mcp601 |
| |
|
|
| 4ff5fd2 | Дата: Четверг, 23.11.2017, 20:04 | Сообщение # 5137 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Stas ( ) Ведь точно не mcp601
MCP601
|
| |
|
|
| Stas | Дата: Четверг, 23.11.2017, 20:19 | Сообщение # 5138 |
|
Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Всем спасибо
попробую заменить и сравнить
|
| |
|
|
| Andrew | Дата: Четверг, 23.11.2017, 20:30 | Сообщение # 5139 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата Stas ( ) Есть в наличии ad8605Стоит менять? |
| |
|
|
| Stas | Дата: Суббота, 09.12.2017, 18:54 | Сообщение # 5140 |
|
Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Сегодня после поездки на коп
дома начал проводить эксперименты с разными металлами и с ужасом обнаружил,что пробор НЕ ВИДИТ СЕРЕБРО !!!! от слова СОВСЕМ
как такое может быть?
не правильная отстройка по ферриту?
при отстройке ферита,несколько раз подряд,161 градус
подскажите пожалуйста,какое ВДИ должно быть у 50коп Украины и например 5 коп Украины
советского 5 коп у меня нет
есть медная копейка 1903 г
есть рубль серебряный 1924г
|
| |
|
|
| янукович | Дата: Суббота, 09.12.2017, 19:04 | Сообщение # 5141 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата Stas ( ) подскажите пожалуйста,какое ВДИ должно быть у 50коп Украины и например 5 коп Украины
ВДИ на металлы, немного зависит от частоты прибора. В среднем, на 50 коп наших, ВДИ будет около +55... и если это 50 коп, до 2014 года, после, пошли железные, с желтым покрытием... Можете проверить магнитом.  На такие, ровно так-же как и на 5 коп. наших, должен быть железный (плохой) сигнал.
Цитата Stas ( ) есть медная копейка 1903 г
ВДИ, около +80
Цитата Stas ( ) есть рубль серебряный 1924г
ВДИ, около +85.
|
| |
|
|
| Stas | Дата: Суббота, 09.12.2017, 19:07 | Сообщение # 5142 |
|
Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Спасибо
у меня такая картина,буду разбираться
https://youtu.be/g9Os9s6dZ2kДобавлено (09.12.2017, 20:07)
---------------------------------------------
|
| |
|
|
| янукович | Дата: Суббота, 09.12.2017, 19:40 | Сообщение # 5143 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Stas, по видео, более-менее все ясно... Там не сильно, буквально в несколько градусов съехала шкала ВДИ. Попробуйте по ферриту перекалибровать. ВДИ на крупную медь, ложку, рубль, должны быть в конце шкалы, и иметь цифры в районе +85. При этом, рекомендую последний сектор в меню "маски", на 9-том секторе снять.
|
| |
|
|
| fedya_valki | Дата: Суббота, 09.12.2017, 20:10 | Сообщение # 5144 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович ( ) иметь цифры в районе +85 |
| |
|
|
| Stas | Дата: Суббота, 09.12.2017, 20:21 | Сообщение # 5145 |
|
Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| Спасибо,попробуем
|
| |
|
|
