Самодельные катушки ІВ металодетекторов.
|
|
| ruslanMRF | Дата: Четверг, 12.01.2017, 18:22 | Сообщение # 1681 |
 Полковник
Группа: Пользователи
Сообщений: 185
Статус: Offline
| Наверно так.
Сообщение отредактировал ruslanMRF - Четверг, 12.01.2017, 18:24 |
| |
|
|
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 19:09 | Сообщение # 1683 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| Вот -

|
| |
|
|
| янукович | Дата: Четверг, 12.01.2017, 19:22 | Сообщение # 1684 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| АРСЕНАЛ, дякую! Цікаві і корисні фото!!!
|
| |
|
|
| янукович | Дата: Четверг, 12.01.2017, 19:29 | Сообщение # 1685 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| АРСЕНАЛ, еще вижу что СХ намотана чуть тоньшим проводом чем ТХ, так??
ПС. А что за 5-тый проводок на оплетку жилы РХ идет, это экран? 2 шт. провода РХ, 2 шт. повода петли, и 1 шт. экран (самый нижний проводок). Конденсаторы пленка? Не видно какого цвета...
Сообщение отредактировал янукович - Четверг, 12.01.2017, 19:35 |
| |
|
|
| Anko | Дата: Четверг, 12.01.2017, 20:23 | Сообщение # 1686 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline

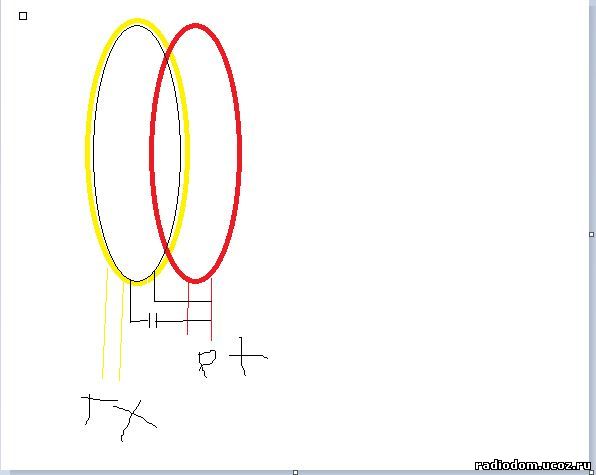

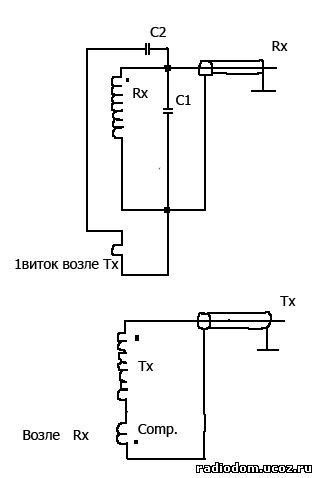

| Арсенал.... такая схема соответствует из Ваших фото?
|
| |
|
|
| Yurik2304 | Дата: Четверг, 12.01.2017, 20:45 | Сообщение # 1687 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| АРСЕНАЛ, а чем датчик залит?Это эпоксидка такая или пенопласт?Схема Anko,правильная?
|
| |
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 20:52 | Сообщение # 1688 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| Цитата янукович (  ) АРСЕНАЛ, еще вижу что СХ намотана чуть тоньшим проводом чем ТХ, так??ПС. А что за 5-тый проводок на оплетку жилы РХ идет, это экран? 2 шт. провода РХ, 2 шт. повода петли, и 1 шт. экран (самый нижний проводок). Конденсаторы пленка? Не видно какого цвета...
Да.Немного.
Экранный проводок.
Конденсаторы желтые, как совдеп.
|
| |
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 21:05 | Сообщение # 1689 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| Цитата Anko ( ) Арсенал.... такая схема соответствует из Ваших фото?
Да , почти такая. С1 - 62 пикофарада. С2 - не помню.Приемный контур не резонансный, та емкость и индуктивностю обмотки как фильтр для высоких частот .
В разрыв провода ТХ включен терморезистор 1,2 омма.
|
| |
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 21:07 | Сообщение # 1690 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| Цитата Yurik2304 ( ) АРСЕНАЛ, а чем датчик залит?Это эпоксидка такая или пенопласт? |
| |
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 21:17 | Сообщение # 1691 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| На фото - черный прямоугольник - двухсторонний контакт для экрана, а круглый - терморезистор.
Передатчик в этом приборе не резонансный.Постоянно в катушку полумостом качаются обе частоты.
С терморезистором многие параметры работают лучше.Я выше ссылку на свои измерения давал.
Никто толком на мд4ю не сказал почему Вайтс пихает терморезисторы в катушки.
И еще нужно не забывать что Вайтс имеет свои патенты в области катушек.
|
| |
|
|
| Andrew | Дата: Четверг, 12.01.2017, 21:37 | Сообщение # 1692 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата АРСЕНАЛ ( ) Никто толком на мд4ю не сказал почему Вайтс пихает терморезисторы в катушки. |
| |
|
|
| АРСЕНАЛ | Дата: Четверг, 12.01.2017, 22:09 | Сообщение # 1693 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 576
Статус: Offline
| При общей индуктивности 500 мкГ температурные "гуляния" составили 3 мкГ для катушки с терморезистором и 7 мкГ для катушки без терморезстора. Сколько это в процентах будет?
|
| |
|
|
| Andrew | Дата: Четверг, 12.01.2017, 22:41 | Сообщение # 1694 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Вообще-то я говорил об активном сопротивлении. На реактивное сопротивление терморезистор не должен оказывать влияние, если только на суммарное..
|
| |
|
|
| Yurik2304 | Дата: Суббота, 14.01.2017, 13:55 | Сообщение # 1695 |
|
