Самодельные катушки ІВ металодетекторов.
| |
| Yurik2304 | Дата: Среда, 02.08.2017, 17:30 | Сообщение # 1921 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Я сейчас тоже делаю как советует ruslanMRF, хол.конец ТХ приподнимаю немного повыше.Свожу баланс и все приливаю тонким слоем.Если после застывания баланс не сильно ушел,просто пригибаю концы вниз и заливаю полностью.А в случае сильного ухода(в меру конечно) допаиваю петельку,досвожу и заливаю.
|
| |
|
|
| янукович | Дата: Среда, 02.08.2017, 17:43 | Сообщение # 1922 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| У нас, просто, у всіх, слово "петелька" має різні значення. У мене це, провід від котушки ТХ, з холодного кінця, довжиною 5-7 см., трошки припіднятий над шаром заливки. Після 2-го, третього шару смоли, після висихання, екранування графітом, я цим дротом, підгинаючи його, дозвожу баланс.
|
| |
|
|
| lusik | Дата: Среда, 02.08.2017, 18:45 | Сообщение # 1923 |
|
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
| Вот, и я о том же. Я не имел в виду бублик намотанный на палец, а отвод от тх такой же длины как у Януковича...
|
| |
|
|
| ruslanMRF | Дата: Четверг, 03.08.2017, 15:52 | Сообщение # 1924 |
 Полковник
Группа: Пользователи
Сообщений: 185
Статус: Offline
| Цитата lusik (  ) Вот, и я о том же. Я не имел в виду бублик намотанный на палец, а отвод от тх такой же длины как у Януковича...
Вопрос!!! Зачем она на начальной стадии??? Это где то так же как и оставить по центру не залитое место под возможный кусочек ферита, хотя под ферит даже логичней так как он при сведениии не будет присутствовать а вдруг чего его можно туда впихнуть.
Ладно буду молчать...
Сообщение отредактировал ruslanMRF - Четверг, 03.08.2017, 15:56 |
| |
|
|
| lusik | Дата: Четверг, 03.08.2017, 16:06 | Сообщение # 1925 |
|
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
| Вот мне нужна из за того, что я заливают за несколько приёмов, и обязательно баланс уходит после каждой заливки. И потому я заранее её предусматриваю, чтоб потом не паять. Ну не нравятся мне те сопли, которые так и норовят на экран замкнуть. Кусков феррита не пихаю. Ну, каждому своё. Никого не заставляю...
|
| |
|
|
| Котигорошко | Дата: Воскресенье, 06.08.2017, 17:11 | Сообщение # 1926 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| ну нарешті... десь на горизонті бачу фініш... зробив останній шар графітного екрану, опір приблизно від 300 до 1000 Ом, на руку датчик не реагує, на мокру траву ще не знаю, збираюсь хутенько на роботу в нічну. Можна заливати фінішний шар епоксидки чи рекомендуєте нанести ще графіту? думав що екран зменшить чутливість, оказалось що ні
Сообщение отредактировал Котигорошко - Воскресенье, 06.08.2017, 17:12 |
| |
|
|
| ооссрр | Дата: Воскресенье, 06.08.2017, 19:09 | Сообщение # 1927 |
|
Майор
Группа: Пользователи
Сообщений: 98
Статус: Offline
| А я сейчас перед укладкой катушек в корпус промазываю графитом,жду когда он высохнет и накладываю слой стеклоткани и промазываю эпоксидкой.После застывания верхнего слоя графита и досведения катушки петелькой укладываю еще слой стеклоткани и заливаю эпоксидкой финишный слой.Термостабильность отличная получается и баланс после графита не изменяется.
|
| |
|
|
| Котигорошко | Дата: Четверг, 31.08.2017, 17:10 | Сообщение # 1928 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Доброго всім дня. Датчик доробив приблизно числа 10-го, але робота, потім відпустка, тому відписуюсь аж тепер:
1. Датчик робив у крпусі ДД25, корпус був обрізаний, трохи його повело до того і в результаті
2. Самі котушки намотував відразу з епоксидкою на оправі товщиною трохи більше 3мм щоб влізли у корпус. Тх вийшла на частоту 12384Гц, 0.89mH по китайському приладу, до 40 витків, провід капочку менше 0,4мм по емалі, конденсатор 218n, при нагріванні ємність зменшувалась. Конденсатор залишив у корпусі. Рх 20,6mH, 84,9Ом, здаються 200-205 витків, збився з рахунку... провід приблизно 0,18мм по емалі.

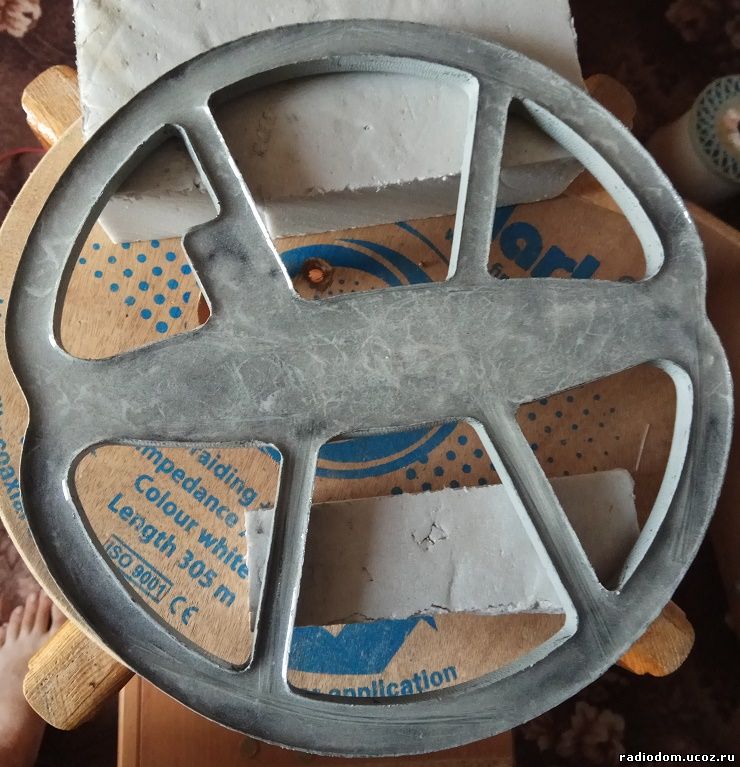

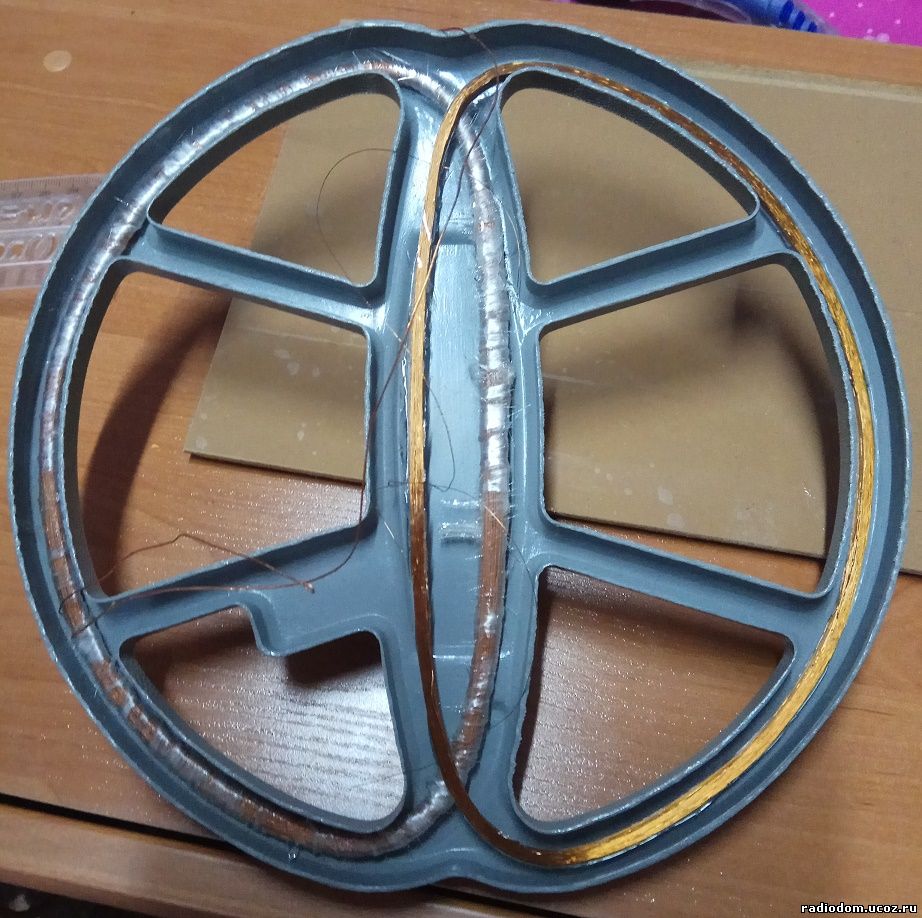

Спочатку звичайно все пробував звести "на сопельках" і виходило дуже непогано, потім ще в неграфіченому корпусі, і тут прийшолсь перепробувати різні варіанти компоновки котушок, так як котушки Рх і Тх намотані на тій самій оправі в копусі не могли звестись, не вистачало простору, а котушки я ж одразу "заепоксидив" і вони були негнучкі... але в результаті підібрав Тх з однієї оправи, Рх з чуть більшої, звелось у корпусі. Побачив що це можливо, приступив до графічення, декілька фото:
Із приколів: поки корпус не був покритий графітом махаю над зведеними котушками 1коп. СССР, блін, чуйка до 30см!!! Ура, думаю! В мене виходить самий крутий датчик! Але шось тут не то, вді 60, беоу 50коп України, вді 60... не беру нічого махаю рукою, вді 60 , значить я Росомаха і в мене в руці когті з діамантія!!!
Заграфітив корпус, перестав бути Росомахою
|
| |
|
|
| Котигорошко | Дата: Четверг, 31.08.2017, 17:34 | Сообщение # 1929 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Кабель зробив сам, звив дві виті пари, пару на Рх сховав в екран, і додатково залишив один провід для під'єднання екрану Фарадея.
Звичайно спочатку прихватив Тх, заливав по трохи... Датчик зводився без всяких сторонніх прибумбасів навіть до 120мВ, але не втримав... і петлю вирішив не робити про що трішки пожалів. Після якогось шару заливки. Коли обмотки покрились повністю вирішив почистити графіт з внутрішніх стінок корпуса щоб гарно пристав фінальний шар епоксидки і тут щось пішло не так, розбаланс втік страшно десь до 800мВ, чуйка при цьому лишилась на місці. Дозвів маленьким відлущеним шматочком фериту розміром з ніготь мізинця десь до 280мВ і так і лишив. Від температури розбаланс всерівно змінюється, але при цьому не потребую редагування числа фериту, котрольна мідна монета стоїть на місці, доречі, чим більша жара тим менший розбаланс у мене виходить... датчик всерівно вийшов важкенький, приблизно 450г
По чуйці, 1коп СССР по повітрі прилизно 20-22см при струмі 80мА, гейн 4, 32F2, озвучка "on",
5коп CCCР при цьому не сильно багато десь 30см, на свіжу рослинність не реагує, по росі ще не пробував
Але вже встиг його добре протестувати, і знайти купу монет, нічого цінного, переважно ходячка, і три ювелірки, фото з одного вихода на морі кину у відповідну тему
Сообщение отредактировал Котигорошко - Четверг, 31.08.2017, 18:27 |
| |
|
|
| янукович | Дата: Четверг, 31.08.2017, 17:50 | Сообщение # 1930 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата Котигорошко ( ) датчик всерівно вийшов важкенький, приблизно 450г
Цілком нормальна вага, 450 гр. це не важкий датчик.
|
| |
|
|
| Котигорошко | Дата: Четверг, 31.08.2017, 19:54 | Сообщение # 1931 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Воно то так, і пінопласту напхав, але можливо наступний датчик буду робити безкорпусним, котушок то понамотував... отже буде теж дд25. Просто заливати той весь простір корпуса однозначно + до ваги, думаю безкорпусний мінімум на 20-25% може бути легший при абсолютно достатній міцності. А в дальшому майбутньому хочеться зробити щось типу снайперки може дд20, і дд32 на поля.
Цей датчик що зробив наразі мене дуже радує, і сам прилад Крот теж, зараз якщо є годинка-дві то виходжу з ними

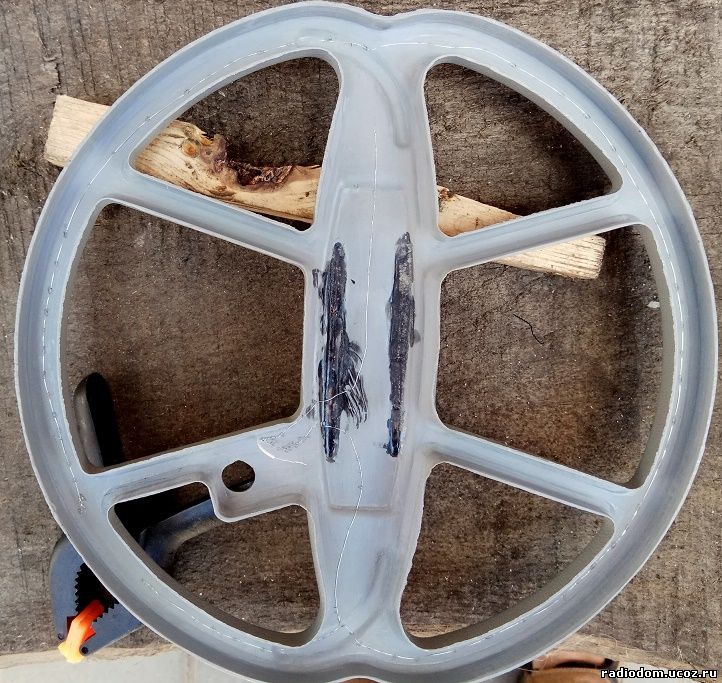

Ще одна фотка з процесу. Видно вкладений пінопласт, і склотканину, виводи проводів одразу при намотці зробив так щоб були біля кабельного вводу. Звернув увагу також на те що баланс трохи втік коли наніс другий шар графітного екрану.
Сообщение отредактировал Котигорошко - Четверг, 31.08.2017, 20:02 |
| |
|
|
| fedya_valki | Дата: Четверг, 31.08.2017, 20:43 | Сообщение # 1932 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Котигорошко, зачем конденсатор в датчик ставите? Если его туда не ставить, датчик может работать на разных частотах, а если он в корпусе датчика - только на одной
Сообщение отредактировал fedya_valki - Четверг, 31.08.2017, 20:45 |
| |
|
|
| Котигорошко | Дата: Четверг, 31.08.2017, 22:16 | Сообщение # 1933 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| бо не хочеться ставити в блок, я спаяв 2ХМ. Маю покищо ще один куплений датчик дд28 з резонансними РХ і ТХ, і один прилад не з цієї теми, покищо все взаємозамінне.
|
| |
|
|
| vandr | Дата: Воскресенье, 17.09.2017, 17:30 | Сообщение # 1934 |
|
Подполковник
Группа: Пользователи
Сообщений: 137
Статус: Offline
| Добрый вечер. Слепил катушку,но сведение ловится петелькой в нескольких местах,ставил там где плавно на 300 мв (там где резкий перепад,можно впоймать на 100 мв).Сводил на рейтинге 80 мА,ус.3.Ферит отстроился,грунт тоже.Но очень шумная,на столе такого не было.Возможно чем-то увидеть точку ? Был Квазар авр,на нем хорошо сводить и дд,и кольцо.Но подвернулся клиент-продал.
|
| |
|
|
| янукович | Дата: Воскресенье, 17.09.2017, 17:39 | Сообщение # 1935 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| vandr, все правильно, сведение "ловить" в том месте где "плавно" сводится. Если балансируется трудно, попробовать поменять местами концы одной из обмоток. Усиление высокое не ставьте. При поиске шкметь может из-за неважного экрана.
|
| |
|
|
|
|
