Самодельные катушки ІВ металодетекторов.
|
|
| Troll | Дата: Среда, 26.06.2019, 08:48 | Сообщение # 2206 |
 Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| mongol791, благодарю, я не подумал о нюансе с диаметром провода.

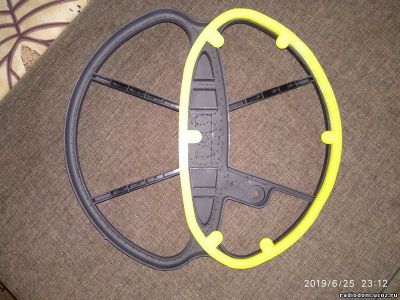

Но оправка готова, буду пробовать на ней.
Шнур сделаю из советского кабеля. Есть бухта чего то похожего на МГШВЭ 0,35.
многожильный провод в экране.
Сообщение отредактировал Troll - Среда, 26.06.2019, 12:57 |
| |
|
|
| mongol791 | Дата: Среда, 26.06.2019, 13:13 | Сообщение # 2207 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

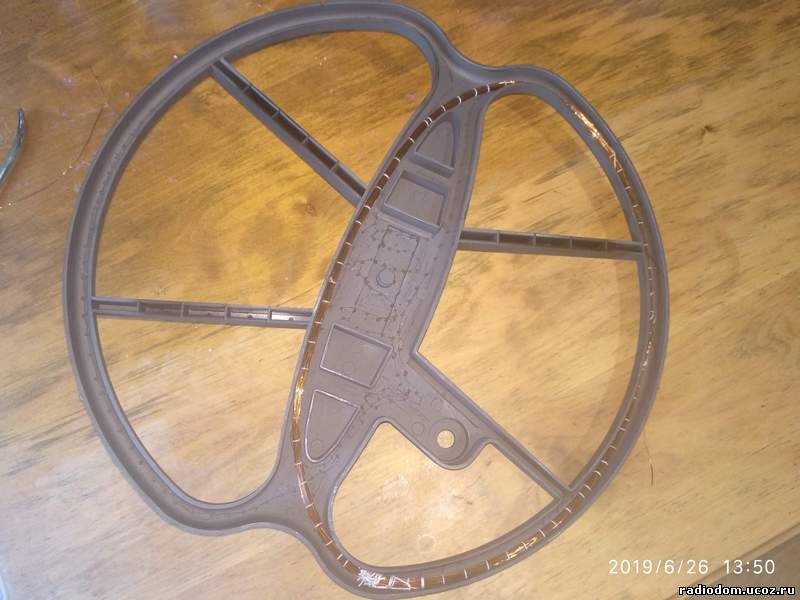

| Корпус литой хороший,жесткий , вот только изначально он уже на 130грм. больше весит чем тянутый АБС. Надо не много ,в меру,облегчать при заливке... Добавлено (26.06.2019, 13:21)
---------------------------------------------
Цитата Troll (  ) я не подумал о нюансе с диаметром провода.

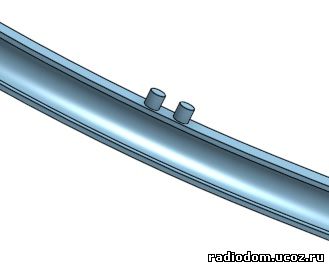

На полном,радиусном шаблоне разницы нету! это когда между штырьками мотать то чуть срезаются углы тонким проводом. Приспособление Ваше интересное но как по практичности?? снимать намотки легко? сильно жесткое ??
|
| |
|
|
| Troll | Дата: Среда, 26.06.2019, 13:50 | Сообщение # 2208 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

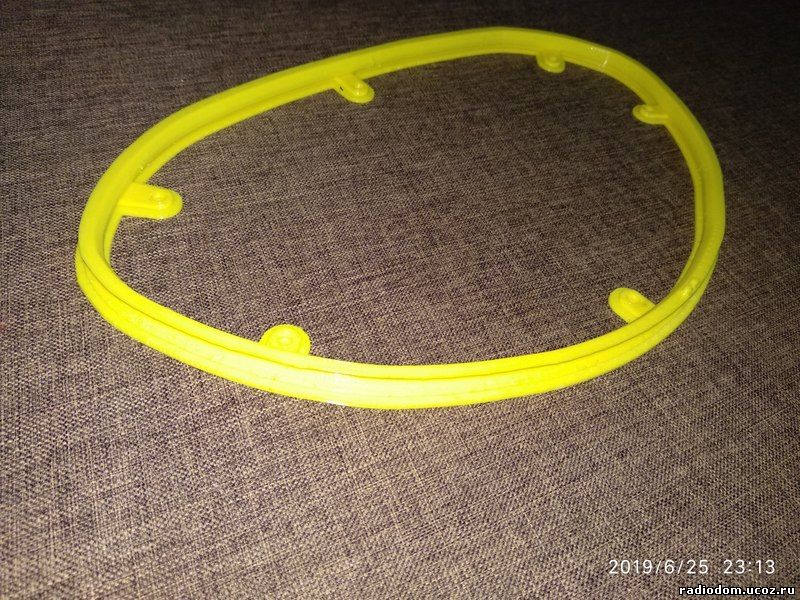

| По практичности плохое. Чтобы снять передающую, пришлось разломать пополам вдоль. Но суперклеем оно склеиться без проблем, на приемную хватит. Но если много мотать, я бы делал разборное.
Зато в размер попал, а то я не был уверен, что правильно перенес размеры.
|
| |
|
|
| mongol791 | Дата: Среда, 26.06.2019, 18:45 | Сообщение # 2209 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Troll ( ) Зато в размер попал, а то я не был уверен, что правильно перенес размеры.
чуть-чуть по больше можно делать намотку, не в наяжку чтоб было куда двигать з запасом. Всяко бывает... Надо мне тоже кого-то попросить чтоб разборные спроэктировал для 3Д печати. Хочу моторчик прицепить со счетчиком как раз попался в руки подходящий, хотя можно и с фанеры!?
|
| |
|
|
| Troll | Дата: Среда, 26.06.2019, 20:54 | Сообщение # 2210 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| О моторчике не понял, если можно по подробнее. Помогти смогу, если осилю, но если серийно, то проще на чпу из правильных материалов, тоже могём, но позже, мач3 глючит, пока не нашел причину.
А обмотка двигается в каком то диапазоне.Добавлено (26.06.2019, 20:56)
---------------------------------------------
Уточню. Если серийно и разборные - проще на чпу.
|
| |
|
|
| mongol791 | Дата: Среда, 26.06.2019, 22:36 | Сообщение # 2211 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Troll ( ) Если серийно и разборные
Нет, не серийно просто под пару видов ходовых датчиков сделать намоточные каркасы но чтоб разборные. тяжелого ничего нет,нижняя плоская бабина с выступом на толщину намотки а с верху плоская как бы крышка. под зажим винтами. Моторчик -самый простой и доступный вариант это от автомобильных дворников с редуктором 12В. на барахолке за 1.5$ можно купить. а счетчик витков чтоб не програмировать ничего, сделать с калькулятора простого. вывести контакты с кнопки (=) на геркон устаовив его под вращающийся шаблон на шаблоне магнит. ПОТОМ на калькуляторе набираете комбинацию 1+1= и при каждом обороте (замыкание геркона ) будет добавлятся 1 (витки) (1+1=2*3*4*5*6*..........))))))
|
| |
|
|
| Troll | Дата: Среда, 03.07.2019, 14:22 | Сообщение # 2212 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline

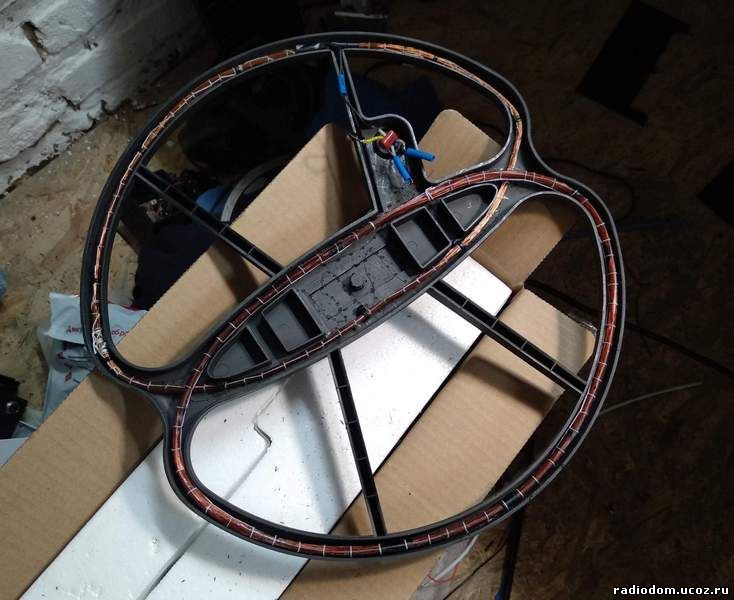

| Вчера не нашел как подобрать частоту, конденсаторы поставил 220 нФ на передачу и 10 нФ на прием.
И на рандомных 10кГц свел до 200 мВ. Сегодня разобрался с меню прибора. Оказалось, что с передающей почти угадал, там 9970 автоматом подобрало.
В приемную потом поставил 15 нФ, чтобы резонанс был на 8 кГц, при 10 нФ не искался. Приемную подключал на ТХ1 ТХ3, шунтировал токоограничительный резистор.
Почему то и с ТХ ток максимум 88 мА, поэтому, подключил к ТХ1 ТХ3.

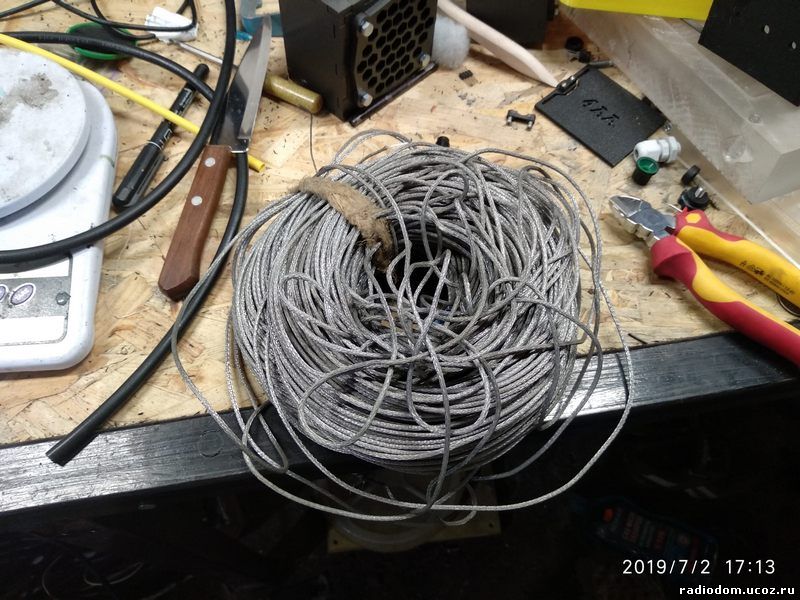

Кабель сделал вот с такого:
Использовал три штуки. Два на RX и один на ТХ. RX изолировал по отдельности в термоусадку, потом все это вместе с неизолированым ТХ засунул в общую термоусадку. Кембрика под рукой не было.
В режиме пинпоинт чуйка хорошая, а в динамике - пока не очень. Сантиметров 20 на пятак максимум.
|
| |
|
|
| 4ff5fd2 | Дата: Среда, 03.07.2019, 14:35 | Сообщение # 2213 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Troll,
в Крот 2/3 приемная катушка безрезонансная
см схему в разделе МД "КРОТ-RAITING
С12 ставить 10нФ как в схеме в разделе МД "КРОТ-RAITING - для твоего датчика это важно.
R5 ,там же, равно 15к - добавит ток Тх.
Успехов
Сообщение отредактировал 4ff5fd2 - Среда, 03.07.2019, 14:51 |
| |
|
|
| Troll | Дата: Среда, 03.07.2019, 15:39 | Сообщение # 2214 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Да просто тему читаю сначала (сейчас 92 страничка), там резонансные описывались, поначалу. И в голове только их настройки устаканились.
С12 у меня штатный, я параллельно приемной на 15 нФ поставил.
Вроди бы так много кто делал. Просто первый датчик хотел ближе к классике сделать.
То есть, просто сводить баланс, не заморачиваясь с частотами RX TX?
Настраивать минимальный разбаланс на нужной частоте и все?
|
| |
|
|
| Andrew | Дата: Среда, 03.07.2019, 18:49 | Сообщение # 2215 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата Troll ( ) Два на RX и один на ТХ.
Лучше наоборот!
|
| |
|
|
| Troll | Дата: Среда, 03.07.2019, 18:52 | Сообщение # 2216 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Почему, если ТХ допустимо вообще без экрана? Добавлено (03.07.2019, 19:19)
---------------------------------------------
Я же витков мотнул как для резонансной - 40 и 200, есть смысл такую делать безрезонансной?
|
| |
|
|
| Andrew | Дата: Среда, 03.07.2019, 19:49 | Сообщение # 2217 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата Troll ( ) Почему, если ТХ допустимо вообще без экрана?
Вы пустили сигнал (ток) по экрану, это не рекомендуется.
Цитата Troll ( ) витков мотнул как для резонансной - 40 и 200, есть смысл такую делать безрезонансной?
Тем более есть смысл. Вы Крота делаете или Квазара?)
|
| |
|
|
| Troll | Дата: Среда, 03.07.2019, 19:56 | Сообщение # 2218 |
|
Лейтенант
Группа: Пользователи
Сообщений: 74
Статус: Offline
| Есть дофига провода одна многожильная (извеняюсь за тафтологию ) жила, и экран. Как сделать правильно, провода не жалко?
Цитата Andrew ( ) Тем более есть смысл. Вы Крота делаете или Квазара?)
На 15 к Херцах чуйка возросла (без параллельного РХ кондера), но сигнал какой то смазаный. Продолжаю играться Добавлено (03.07.2019, 19:59)
---------------------------------------------
С настройкой по фериту непонятки. Из фильтров ферит подходит, или искать из антенн?
|
| |
|
|
| 4ff5fd2 | Дата: Среда, 03.07.2019, 20:06 | Сообщение # 2219 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Troll ( ) я параллельно приемной на 15 нФ поставил.Вроди бы так много кто делал.
Это в квазаре так
В Кроте TX в резонанс , RX без резонанса . Сведение на частоте резонанса TX . Частоты резонанса TX для Крота обычно выбирают около 12-13 кгц подбором емкости С1. У вас соотношение витков нормальное.
R5 подберите 12-15ком для увеличения тока до необходимого. Подключите выводы катушки TX к контактам TX1 - GND. Тогда экран будет на общем и будет работать экраном .
Цитата Troll ( ) если ТХ допустимо вообще без экрана?
допустимо для ленивых , но не нужно
Потом оно скажется на результатах .
Два провода в экране на RX . Центральные жилы к катушке RX в датчике . Экраны проводов RX- к графиту. На плате один из проводов и экран - к аналоговой земле.
Провод TX в датчике с графитом не соединяется.
|
| |
|
|
| TCB | Дата: Среда, 03.07.2019, 22:38 | Сообщение # 2220 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2825
Статус: Offline
| Цитата 4ff5fd2 ( ) Подключите выводы катушки TX к контактам TX1 - GND. Тогда экран будет на общем и будет работать экраном
Чтобы экран работал "экраном" по нему не должен протекать рабочий ток...
