Самодельные катушки ІВ металодетекторов. - Страница 162 - Форум
|
Самодельные катушки ІВ металодетекторов.
| |
| Andrew | Дата: Воскресенье, 14.02.2021, 14:33 | Сообщение # 2416 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| На баланс влияют:
1. Сама катушка.
2. Подключение обмоток.
3. Ток
4. КУ усилителя.
|
| |
|
|
| rikialbertvig | Дата: Воскресенье, 14.02.2021, 17:50 | Сообщение # 2417 |
|
Сержант
Группа: Пользователи
Сообщений: 22
Статус: Offline

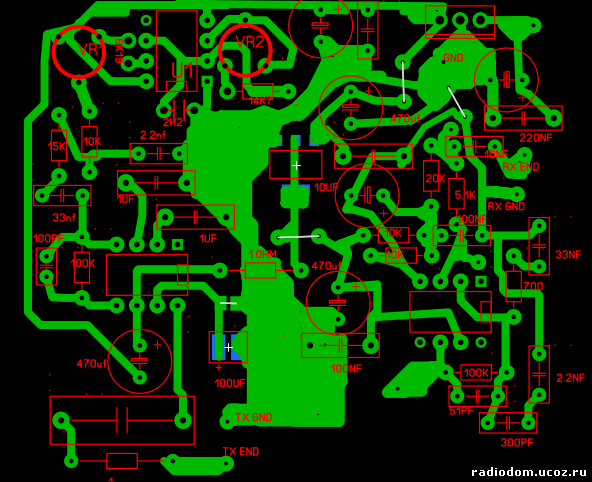

| Я изобрел эту печатную плату, используя макет 6.0 ... Я использую 7555 vr2 контролирует частоту, vr1 амплитуду ... чтобы сделать катушку без детектора, я еще не пробовал, но надеюсь, что он работает
Сообщение отредактировал rikialbertvig - Воскресенье, 14.02.2021, 17:55 |
| |
|
|
| fedya_valki | Дата: Воскресенье, 14.02.2021, 18:57 | Сообщение # 2418 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 24D590L (  ) В диапазоне 8-20кГц он тоже различный. Цитата Andrew ( ) 2. Подключение обмоток. Цитата Andrew ( ) 3. Ток  . Фёдоров писал, что показометр тока в его Квазаре показывает потребляемый ток выходным каскадом, который есть полумост, и потребляет по теории ровно вдвое меньше реального тока в катушке. Но, при стандартных номиналах схемы Квазара АРМ и моточных данных "точно по автору" я получил на показометре одного Квазара 75мА, а второго - что-то в районе 68-69мА с одним и тем же датчиком. Не мудрствуя лукаво, я измерил размах синусоиды на том резисторе 10 Ом, что в стандартной схеме Квазара АРМ, без регулировок тока и прочего. Получил ток пиковый 210мА, и это вместо 75мА по показометру Квазара..... Я чуть не сел на жопу...... Фёдоров в личной переписке потом мне объяснил, что показометр показывает не РЕАЛЬНЫЙ ток в датчике, а потребление полумостовой схемы раскачки, потом он измеряет ДЕЙСТВУЮЩИЙ ток, а я измерял АМПЛИТУДНЫЙ, короче после всех пересчётов и взяв во внимание погрешность этого резистора в 10 Ом, да и остальных деталей вокруг IRF7105, получилось что-то похожее на 150мА РЕАЛЬНОГО АМПЛИТУДНОГО тока в катушке Тх. Хотя и с большой натяжкой.
Потом ещё один нюанс - катушка RX Квазара содержит по его "феншую" порядка 215-220 витков при 45 витках передающей, тогда как в Кроте - 150-160 витков при соизмеримых витках передающей. Казалось бы - при таком соотношении витков и раза в полтора-два бОльшем тока Тх, чем в Кроте, Квазар был бы более чувствителен к датчикам, ан - нет!!!  . Моё ИМХО - низкий Ку входного усилителя, который просто нивелирует разбросы параметров датчиков, а также их температурный дрейф.
Но ток Тх в Квазаре - зело задран, как на моё ИМХО, с таким током ходить разве что по сосновым лесам в поисках партизанских закладок времён WWII.... Сейчас там уже и костыли придумали уже давно для регулировки тока, да вроде и программно Фёдоров уже решил этот вопрос, но в самой первой схеме ток валит с избытком, что вылазит грунтом, поэтому у меня Квазар обычно монетки и не находил глубже штыка Фискаря, все они были поверхностные, с первого копка. А вот с Кротом-2, хотя там тоже брешет показометр тока Тх, я уже копал монеты и на втором штыке, а один Катин пятак нашёл аж на третьем копке!!! И не на песке, а в жутком чернозёме, регулярно удобряющемся
Сообщение отредактировал fedya_valki - Воскресенье, 14.02.2021, 19:03 |
| |
|
|
| DSAYM | Дата: Воскресенье, 14.02.2021, 19:00 | Сообщение # 2419 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Для крота нужна своя, индивидуальная катушка, думаю так..
|
| |
|
|
| fedya_valki | Дата: Воскресенье, 14.02.2021, 19:18 | Сообщение # 2420 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата DSAYM ( ) Для крота нужна своя, индивидуальная катушка, думаю так..   , в идеале на каждый любой прибор нужна своя собственная идеальная как раз для него катушка! Но вот буржуи как-то не парятся с этим, в том же Дэусе, например...... Блондинки вон давно появились на высокую частоту для золота, и вполне дружат со старыми блоками, но с новыми прошивками. И стеклоткани и прочих "термо- и механо-"стабилизирующих девайсов на распиле датчика Деуса совершенно не видно! Равно как и в схеме Деуса не видно цепей для электронной регулировки баланса датчика.....
Сообщение отредактировал fedya_valki - Воскресенье, 14.02.2021, 19:23 |
| |
|
|
| DSAYM | Дата: Воскресенье, 14.02.2021, 19:44 | Сообщение # 2421 |
|
Майор
Группа: Пользователи
Сообщений: 83
Статус: Offline
| Да, но Деус и не берёт так глубоко как Крот.., или берёт? не ходил с ним, не знаю.
|
| |
|
|
| 24D590L | Дата: Воскресенье, 14.02.2021, 19:56 | Сообщение # 2422 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата fedya_valki ( ) Сказывается паразитная ёмкость между катушками. Для этого в местах пересечения катушек Тх и Rх нужно ставить диэлектрические прокладки,
|
| |
|
|
| Andrew | Дата: Воскресенье, 14.02.2021, 20:00 | Сообщение # 2423 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| fedya_valki, Федя не пишите так много. В одном предложении не более 15 слов и в одном посту не более 3 предложений , тогда вас все прочитают и поймут! )
Приводите в пример катушки от квазара...Разве катушки от квазара могут работать скажем на частоте 18+ и 10- кГц или 6 и 15 кГц с одинаковым сведением и корректной работай?
ПС . Буквально неделю назад мне прислали на тест Крота и катушку от мастера катушек от квазара..(этот человек выкладывал видео про крота про и его плохую работу здесь) мой тест показал что с моей катушкой прибор работал прекрасно, а с катушкой от "мастера" не как.. Но самое интересное что по виткам и проводам все совпадало...
|
| |
|
|
| mongol791 | Дата: Воскресенье, 14.02.2021, 22:58 | Сообщение # 2424 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Andrew ( ) мой тест показал что с моей катушкой прибор работал прекрасно, а с катушкой от "мастера" не как.. Но самое интересное что по виткам и проводам все совпадало...
|
| |
|
|
| 4ff5fd2 | Дата: Понедельник, 15.02.2021, 00:41 | Сообщение # 2425 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата 24D590L ( ) Но объясни мне пожалуйста куда прячется сия емкость
если сводить датчик без резонанса , то емкостная составляющая разбаланса небольшая.
При резонансе напряжение на катушке ТХ в 20 -30 раз больше, чем подается на контур ТХ. Вот и емкостная составляющая во столько же раз увеличивается. И соответственно будет видна разница сведения на разных частотах .
Вот сведите сначала без резонанса , а потом на этой же частоте при резонансе вы и увидите добавку емкостной составляющей разбаланса.
Сообщение отредактировал 4ff5fd2 - Понедельник, 15.02.2021, 00:48 |
| |
|
|
| fedya_valki | Дата: Понедельник, 15.02.2021, 04:09 | Сообщение # 2426 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Федя не пишите так много.
Добавлено (15.02.2021, 04:29)
---------------------------------------------
Цитата Andrew ( ) тест показал что с моей катушкой прибор работал прекрасно, а с катушкой от "мастера" не как.. Но самое интересное что по виткам и проводам все совпадало...
Если идёт речь за катушки, точнее датчики, то сам автор должен объяснять что, где и как! В чём собака порылась! Андрей, Крот - это Ваше детище, так уж будьте любезны тут всё всем рассказывать подробно. А не окутывать неким флером таинственности.
Сообщение отредактировал fedya_valki - Понедельник, 15.02.2021, 04:35 |
| |
|
|
| 24D590L | Дата: Понедельник, 15.02.2021, 09:21 | Сообщение # 2427 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| А что можете сказать по поводу возможности использовать такой кабель. Внутри две витые пары не экранированные. Кабель очень мягкий и пары находятся на небольшом расстоянии друг от друга.
|
| |
|
|
| Andrew | Дата: Понедельник, 15.02.2021, 10:13 | Сообщение # 2428 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата fedya_valki ( ) Андрей, могу вообще ничего не писать, чем и пользуюсь в последнее время. Но уж когда пошло сравнение Квазара с Кротом - решил написать. Больше не буду, честно...
Цитата fedya_valki ( ) Ну и в чём же причина по-Вашему мнению?
24D590L,
Не годиться такой кабель
|
| |
|
|
| sparkingsparking | Дата: Понедельник, 15.02.2021, 10:45 | Сообщение # 2429 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| И такой тоже не годится с дополнительным экраном вокруг кабеля.
А вот такой годится, только вопрос- а нафига мы GX-16-5 ставим, если GX16-4 за глаза ?
|
| |
|
|
| mongol791 | Дата: Понедельник, 15.02.2021, 12:07 | Сообщение # 2430 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата sparkingsparking ( ) только вопрос- а нафига мы GX-16-5 ставим, если GX16-4 за глаза ?
Я например иногда делаю кабелем где идет 2 пары и каждая в своем экране, и потом в гнезде соединяются эти экраны на один общий пин. То так удобно с 5 пинами. По цене разницы нету между штекерами то один пин лишним не будет)) Но 4 и тоже хватает))
|
| |
|
|
|
|
