Делаем катушки
|
|
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
|
|
| TCB | Дата: Воскресенье, 06.10.2019, 12:13 | Сообщение # 556 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2825
Статус: Offline
| Цитата 720022 (  ) а вот как узнать работает ли автобаланс?
Если при его включении уменьшается разбаланс - значит работает.
Можно посмотреть осциллографом - при включенном автобалансе должен быть сигнал с частотой ТХ, но в противофазе по сравнению с принятым на RX. Амплитуда устанавливается равной разбалансу...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| --Zenit-- | Дата: Воскресенье, 06.10.2019, 18:42 | Сообщение # 557 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Нанес последний экран на катушку 32х22 (долго я её делаю,месяца полтора наверное уже) и досвел петелькой.
Ну как бы 40 с небольшим сантиметров на пятак советов по воздуху.
Ставлю атаку на -2 и 90 тонов,скорость работы 100 Гц. Слышны отклики на монету в районе 50 см,но они очень тихие.Если и слышно будет то только в наушниках.
ПЫСЫ
Сделал доработку платы.Теперь есть автобаланс.Прикольно работает.
Сообщение отредактировал --Zenit-- - Воскресенье, 06.10.2019, 19:10 |
| |
|
|
| Andrew | Дата: Воскресенье, 06.10.2019, 20:36 | Сообщение # 558 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата --Zenit-- ( ) Ставлю атаку на -2 и 90 тонов,скорость работы 100 Гц. Слышны отклики на монету в районе 50 см,но они очень тихие.Если и слышно будет то только в наушниках
Аллилуйя! Осталось выбрать правильные настройки фильтров (шум) и иметь хороший слух..)
ПС. 90 тонов не обязательно - дело вкуса или слуха...
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 07.10.2019, 19:07 | Сообщение # 559 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Можно катушку досводить алюминиевой фольгой? Приклеил скотча ал. кусочек маленький.Баланс ноль.
|
| |
|
|
| mongol791 | Дата: Понедельник, 07.10.2019, 19:32 | Сообщение # 560 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) Можно катушку досводить алюминиевой фольгой
Я досводил старый датчик,работает нормально. Только сигаретной фольгой,удобнее чем феритом потому что она тоненькая ))) Досводят и монетами и чем только хочешь.
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 07.10.2019, 20:29 | Сообщение # 561 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

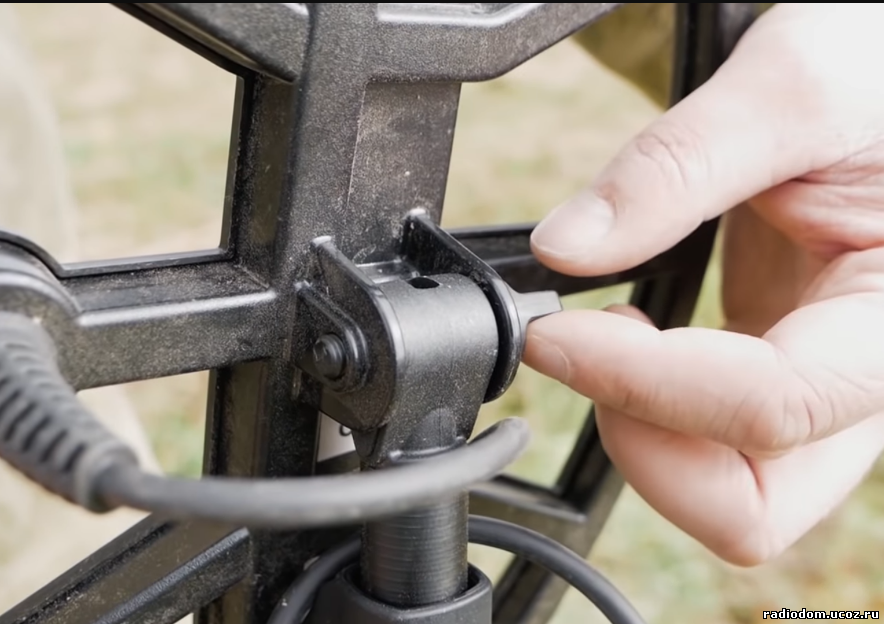

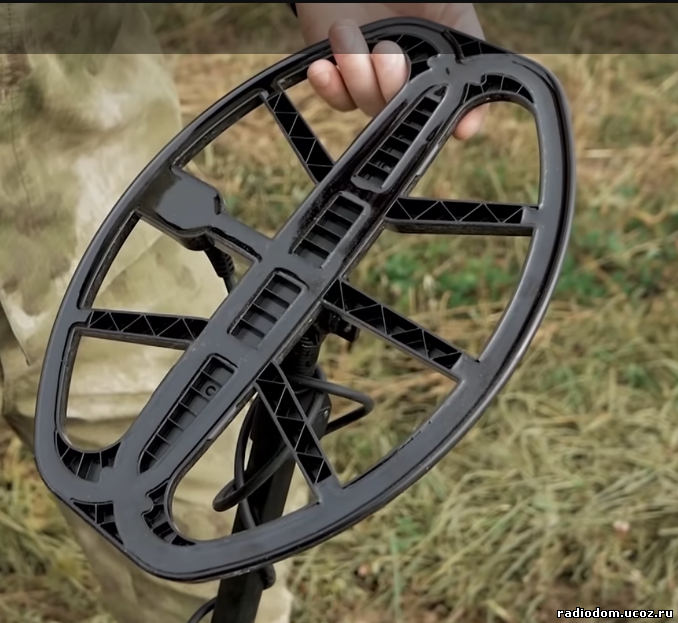

| Недавно на видео наткнулся про новую бюджетную линейку мультичастотников от минелаб.
Конструкция катушки понравилась.
Там еще тесты глубины в грунте были.Старшая модель 26 см на пятак СССР.Ну как бы этим нас не удивишь.
Младшая вообще шляпа.
Сообщение отредактировал --Zenit-- - Понедельник, 07.10.2019, 20:31 |
| |
|
|
| 720022 | Дата: Суббота, 19.10.2019, 16:46 | Сообщение # 562 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| доброго времени суток!
катушки разложил на столе, осцилом свел максимально возможно
Крот показал 30 мВ баланс, в ноль неудалось выйти
чуствительность слабая
гайка м6 сантиметров 5 где то (извените что было под рукой на том и проверял  )
это нормально???
и сначала идет RX или TX к цели? разница есть?
|
| |
|
|
| Andrew | Дата: Суббота, 19.10.2019, 16:59 | Сообщение # 563 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата 720022 ( ) гайка м6 сантиметров 5 где , извените что было под рукой на том и проверял
Проверять лучше цветным металлом , за эталон береться 5 КОП СССР - или другая монета диаметром 25 мм
Цитата 720022 ( ) и сначала идет RX или TX к цели? разница есть?
нет
|
| |
|
|
| Andrew | Дата: Суббота, 19.10.2019, 17:01 | Сообщение # 564 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата --Zenit-- ( ) Конструкция катушки понравилась.
Согласен, эти "пустые" участки будут благотворно влиять на термостабильность катушки..
|
| |
|
|
| 720022 | Дата: Суббота, 19.10.2019, 17:05 | Сообщение # 565 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Цитата за эталон береться 5 КОП СССР - или другая монета диаметром 25 мм
какова минимальная (максимальная) дистанция для нее?
хоть знать как вышел датчик...
надо же от чего то отталкиваться в плане эталонности
|
| |
|
|
| --Zenit-- | Дата: Суббота, 19.10.2019, 17:23 | Сообщение # 566 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 720022 ( ) какова минимальная (максимальная) дистанция для нее?хоть знать как вышел датчик...
надо же от чего то отталкиваться в плане эталонности
Диаметр катушки в сантиметрах +корень из диаметра катушки это как бы минимум по воздуху.
Например диаметр катушки 25 см,значит минимум для неё 25+5=30 см.
Добавлено (19.10.2019, 17:33)
---------------------------------------------
Цитата Andrew ( ) Согласен, эти "пустые" участки будут благотворно влиять на термостабильность катушки..
Плюс три залитые перемычки в зоне Сх для жесткости и усиления на пересечении обмоток.
Сообщение отредактировал --Zenit-- - Суббота, 19.10.2019, 17:45 |
| |
|
|
| 720022 | Дата: Вторник, 22.10.2019, 17:21 | Сообщение # 567 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| подскажите про баланс:
осциллографом свожу в ноль а Крот видит минимум 30 мВ и то это после автобаланса
вот заснял видео по сведению
https://www.youtube.com/watch?v=gX2QqJTg9UI
поправил, прошу пардону
Сообщение отредактировал 720022 - Вторник, 22.10.2019, 17:48 |
| |
|
|
| mongol791 | Дата: Вторник, 22.10.2019, 17:34 | Сообщение # 568 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| 720022, видео не идет !?!
|
| |
|
|
| TCB | Дата: Вторник, 22.10.2019, 17:55 | Сообщение # 569 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2825
Статус: Offline
| Цитата 720022 ( ) ... и то это после автобаланса ...
Катушка сводится при отключенном автобалансе!!!
Автобаланс применяют в крайних случаях на копе...
Цитата 720022 ( ) осциллографом свожу в ноль а Крот видит минимум 30 мВ
А какая разрешающая способность Вашего осциллографа по амплитуде?
Если остался 1мВ разбаланса на катушке, то на выходе операционника напряжение будет в Кус раз больше. Если Кус = 50...100, то на выходе при этом 50...100мВ.
Сейчас посмотрел на видео цена деления 10мВ - поэтому ноль в реальности далеко не ноль.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 22.10.2019, 17:58 |
| |
|
|
| 720022 | Дата: Вторник, 22.10.2019, 18:14 | Сообщение # 570 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline
| Цитата Сейчас посмотрел на видео цена деления 10мВ - поэтому ноль в реальности далеко не ноль.
0,01В вроде
С1-73 дает минимум 0,01В
есть еще китаец dso138, но там минимум 0,1В
поэтуму выбрал советский осцил.
и если я не ошибаюся сводить можно отключив приемную катушку от металлоискателя. Передающая выдает сигнал и на приемной должен быть ноль?
|
| |
|
|
