Делаем катушки
|
|
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
|
|
| --Zenit-- | Дата: Четверг, 31.10.2019, 19:23 | Сообщение # 586 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 (  ) Вот сейчас в комнате посмотрел баланс датчика 60мв. Вынес на балкон на двадцать минут баланс 330мв.
Это по показаниям Смарта? Смарт погоду на Марсе показывает,а не баланс.
Реальные данные
60 мВ - 4 мВ
330 мВ-110 мВ
Сообщение отредактировал --Zenit-- - Четверг, 31.10.2019, 21:23 |
| |
|
|
| haverfilos | Дата: Четверг, 31.10.2019, 22:05 | Сообщение # 587 |
|
Подполковник
Группа: Пользователи
Сообщений: 121
Статус: Offline
| --Zenit--, как от перегрузки избавиться , в схеме добавить или изменить что либо. Андрей за прошивку молчит.
|
| |
|
|
| --Zenit-- | Дата: Четверг, 31.10.2019, 22:35 | Сообщение # 588 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата haverfilos ( ) --Zenit--, как от перегрузки избавиться , в схеме добавить или изменить что либо. Андрей за прошивку молчит. |
| |
|
|
| IlyS | Дата: Воскресенье, 03.11.2019, 11:27 | Сообщение # 589 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline

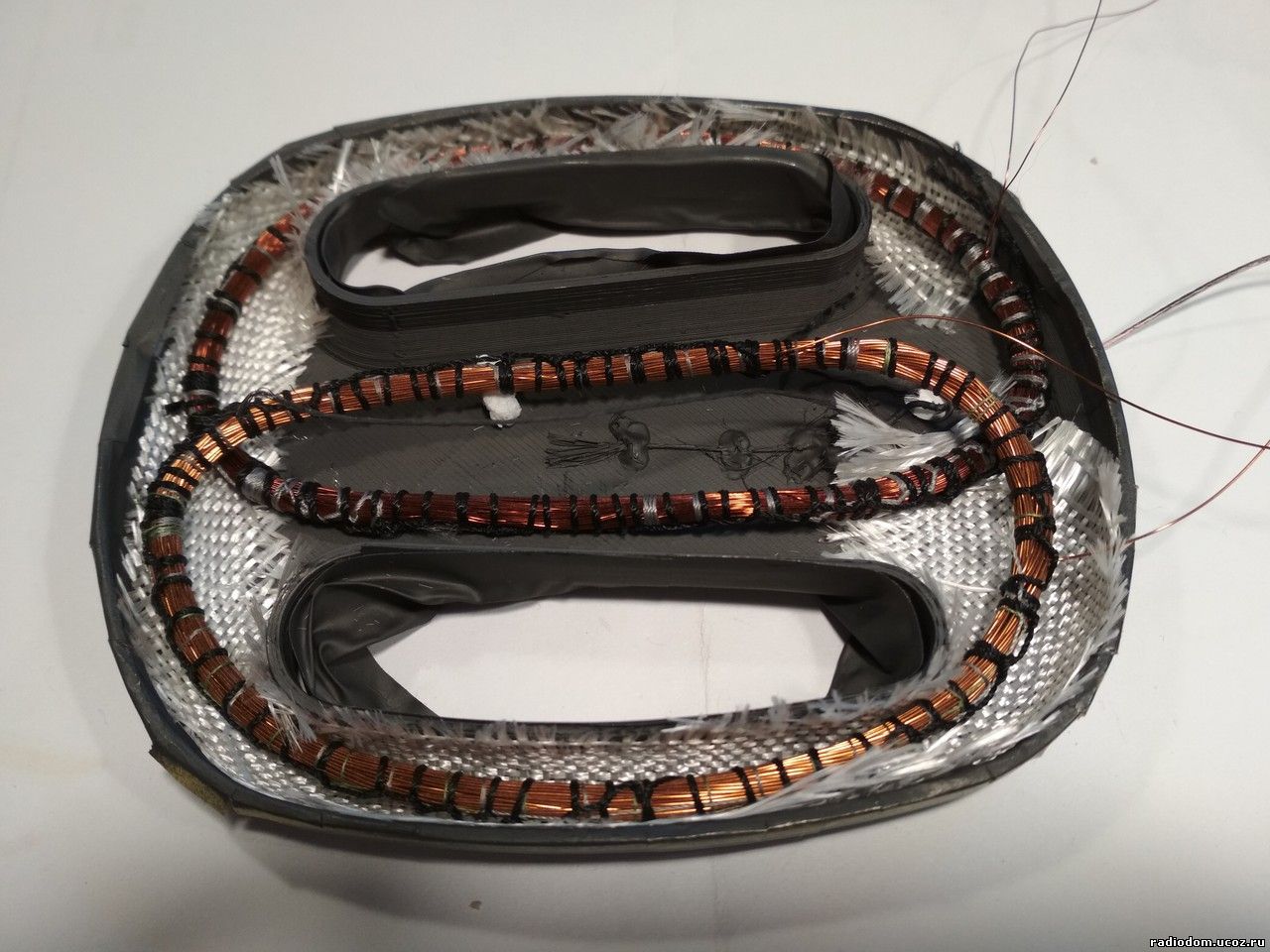

| Здравствуйте! Напечатал по моделям уважаемого de-si-gn корпус с катушкой КРОТ-СМАРТ-МИНИ. Намотал обмотки, напылил графитовый экран, подпаял к Кроту - на металл реагирует. Дальше - ступор: катушка дебютная, уйма сомнений: какое сопротивление должно быть у графитового экрана такой мелкой катушки? Нужна ли стеклоткань? Как лучше зафиксировать обмотки перед заливкой? Как выполнить настроечный виток, если он тут нужен.. Может быть, у кого-нибудь есть фото или видео процесса изготовления катушки для СМАРТ-МИНИ на этом этапе? Был бы очень благодарен.
|
| |
|
|
| sparkingsparking | Дата: Воскресенье, 03.11.2019, 11:43 | Сообщение # 590 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| IlyS, там очень узкое CX получается, стеклоткань-лишнее.
mongol791, теперь ты видел все
|
| |
|
|
| mongol791 | Дата: Воскресенье, 03.11.2019, 15:17 | Сообщение # 591 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

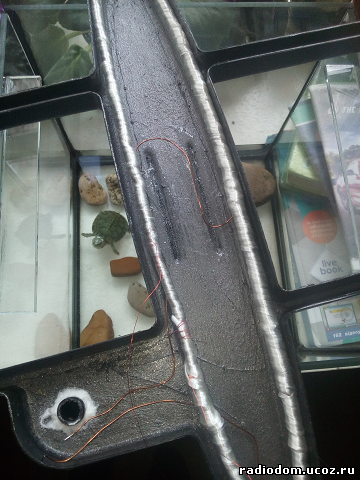

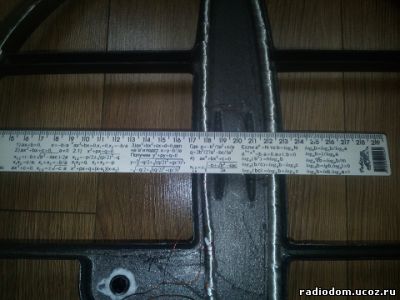

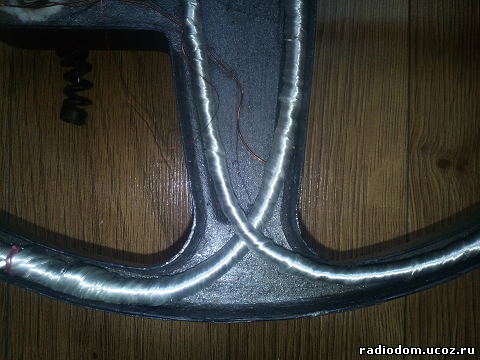

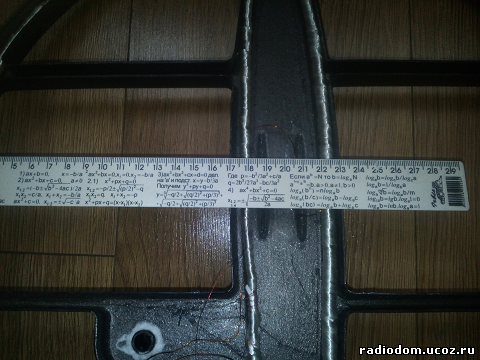

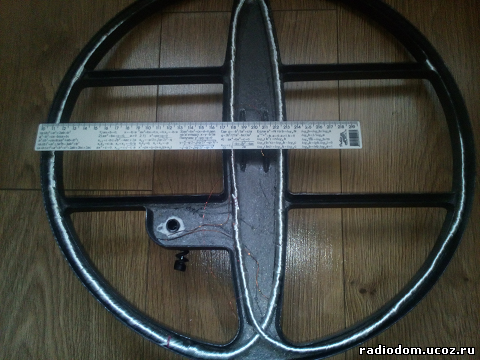

| Я то применяю стеклоткань,стеклохолст но экземпляры немного по больше  как на ХВОТО ,плюс средину еще армирую.
|
| |
|
|
| Andrew | Дата: Воскресенье, 03.11.2019, 19:31 | Сообщение # 592 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата sparkingsparking ( ) теперь ты видел все |
| |
|
|
| mongol791 | Дата: Воскресенье, 03.11.2019, 20:25 | Сообщение # 593 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата Andrew ( ) Что за зверь? |
| |
|
|
| sparkingsparking | Дата: Воскресенье, 03.11.2019, 21:40 | Сообщение # 594 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

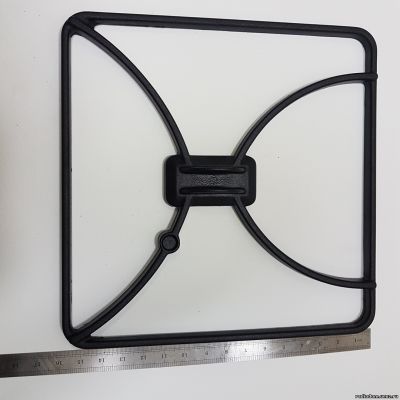

| Квадратиш практиш гуд
Это мода такая, круглые катушки уже внимания не привлекают клиентов, решено делать квадратные
|
| |
|
|
| haverfilos | Дата: Воскресенье, 03.11.2019, 21:48 | Сообщение # 595 |
|
Подполковник
Группа: Пользователи
Сообщений: 121
Статус: Offline
| mongol791, у меня ещё два ваших зверя имеются.
|
| |
|
|
| mongol791 | Дата: Воскресенье, 03.11.2019, 21:56 | Сообщение # 596 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата sparkingsparking ( ) решено делать квадратные Добавлено (07.11.2019, 21:24)
---------------------------------------------
Не большой лайфак для тех у кого все таки улетел расбаланс после частичной заливки. Достал старую не законченую катуху,(летом быстро всохла) свести ни феритом ни большей петлей нереально было. Намотал 2 витка по размеру(диаметру) ТХ и впаял их в разрыв петли, (наложил поверх намоток) и все ГУТ, свел по новой без проблем
|
| |
|
|
| acikaa87x | Дата: Четверг, 28.11.2019, 15:53 | Сообщение # 597 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| when winding search coil what is positive side, start or end?
|
| |
|
|
| --Zenit-- | Дата: Четверг, 28.11.2019, 17:19 | Сообщение # 598 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата acikaa87x ( ) when winding search coil what is positive side, start or end?
|
| |
|
|
| acikaa87x | Дата: Четверг, 28.11.2019, 17:22 | Сообщение # 599 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| --Zenit--, thanks
|
| |
|
|
| sparkingsparking | Дата: Четверг, 28.11.2019, 17:31 | Сообщение # 600 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| acikaa87x, начало обмотки помечайте узелком, это всегда будет плюс. Мотайте катушки РХ и ТХ в одну сторону, когда будете укладывать обмотки РХ перевернется и будет правильно сфазирована.
|
| |
|
|
