| Andrew | Дата: Вторник, 05.10.2021, 10:50 | Сообщение # 3001 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата noguzanogu (  ) а если при косяках каждый раз стучаться к автору, то толку от него немного.
Цитата melan ( ) не уж то ни у кого по этому поводу нет мыслей, почему так может быть??? |
| |
|
|
| noguzanogu | Дата: Вторник, 05.10.2021, 11:10 | Сообщение # 3002 |
|
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
| Andrew, это второй не важный вопрос. А что насчёт 8002a? У нас b в продаже нет, а завтра нужно плату отправлять.
|
| |
|
|
| fedya_valki | Дата: Вторник, 05.10.2021, 11:29 | Сообщение # 3003 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Требование одно не трогать ЕЕПРОМ |
| |
|
|
| 4ff5fd2 | Дата: Вторник, 05.10.2021, 13:37 | Сообщение # 3004 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата noguzanogu ( ) А что насчёт 8002a
Подробно проверялась CSC8002B .
Если у вас работает 8002а , то я вас поздравляю
Проверьте ток потребления DA1 ( измерением напряжения на RB7 ) - без нагрузки обычно 3 - 6 ма
Если без нагрузки потребление более 10ма , возможна генерация на ВЧ.
Успехов !
|
| |
|
|
| Andrew | Дата: Вторник, 05.10.2021, 14:32 | Сообщение # 3005 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата 4ff5fd2 ( ) Если у вас работает 8002а , |
| |
|
|
| 4ff5fd2 | Дата: Вторник, 05.10.2021, 16:08 | Сообщение # 3006 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) А чем отличаются А от остальных?

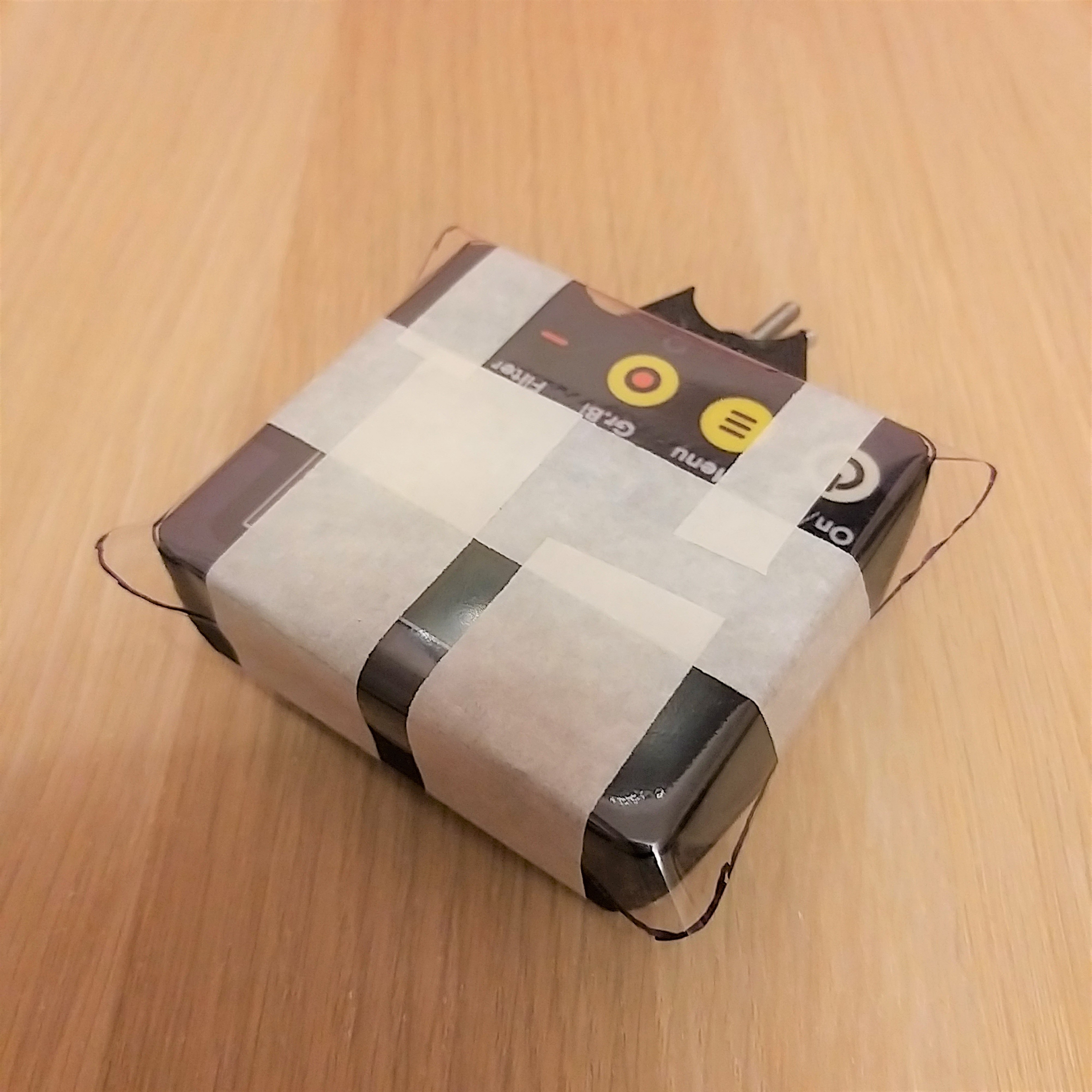

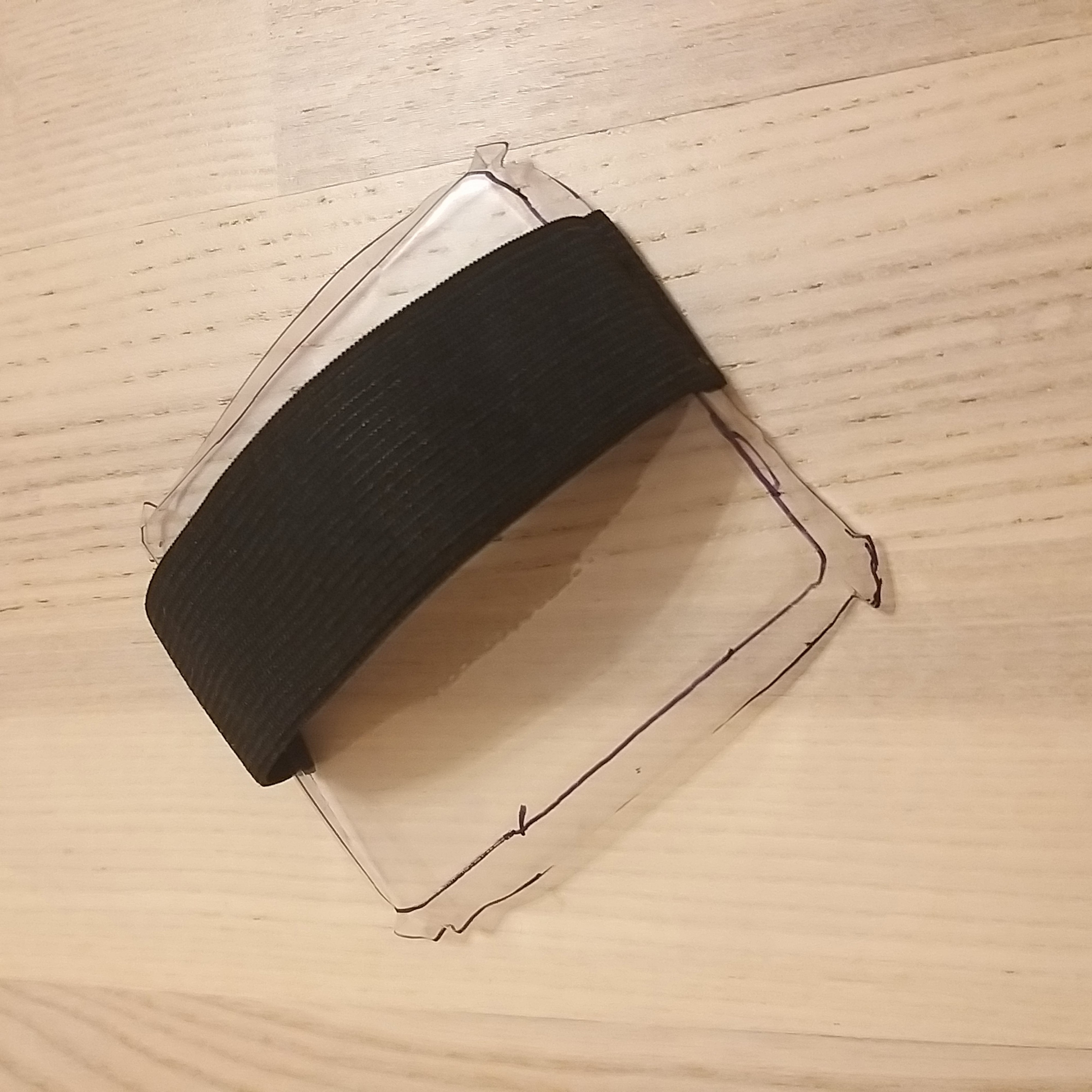

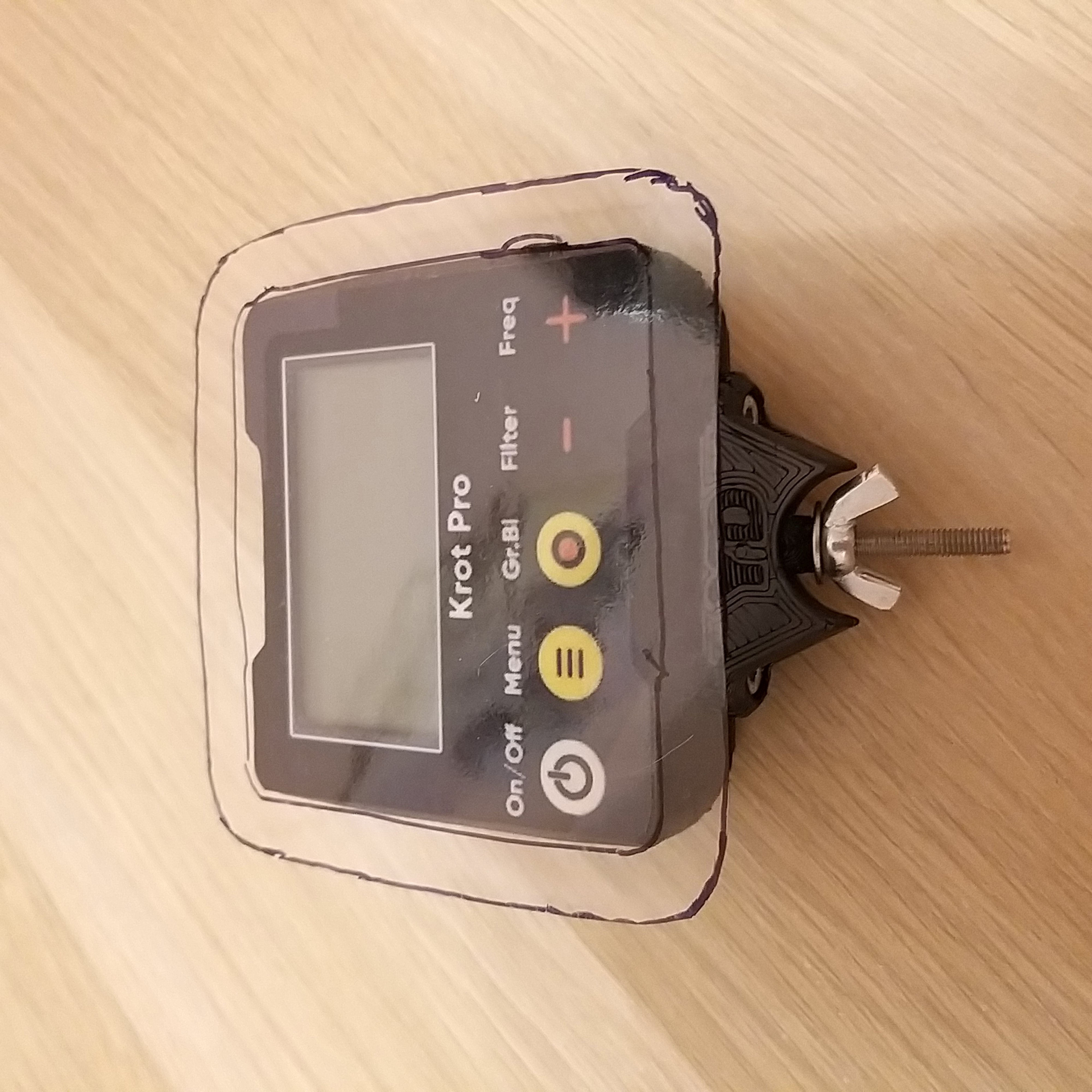

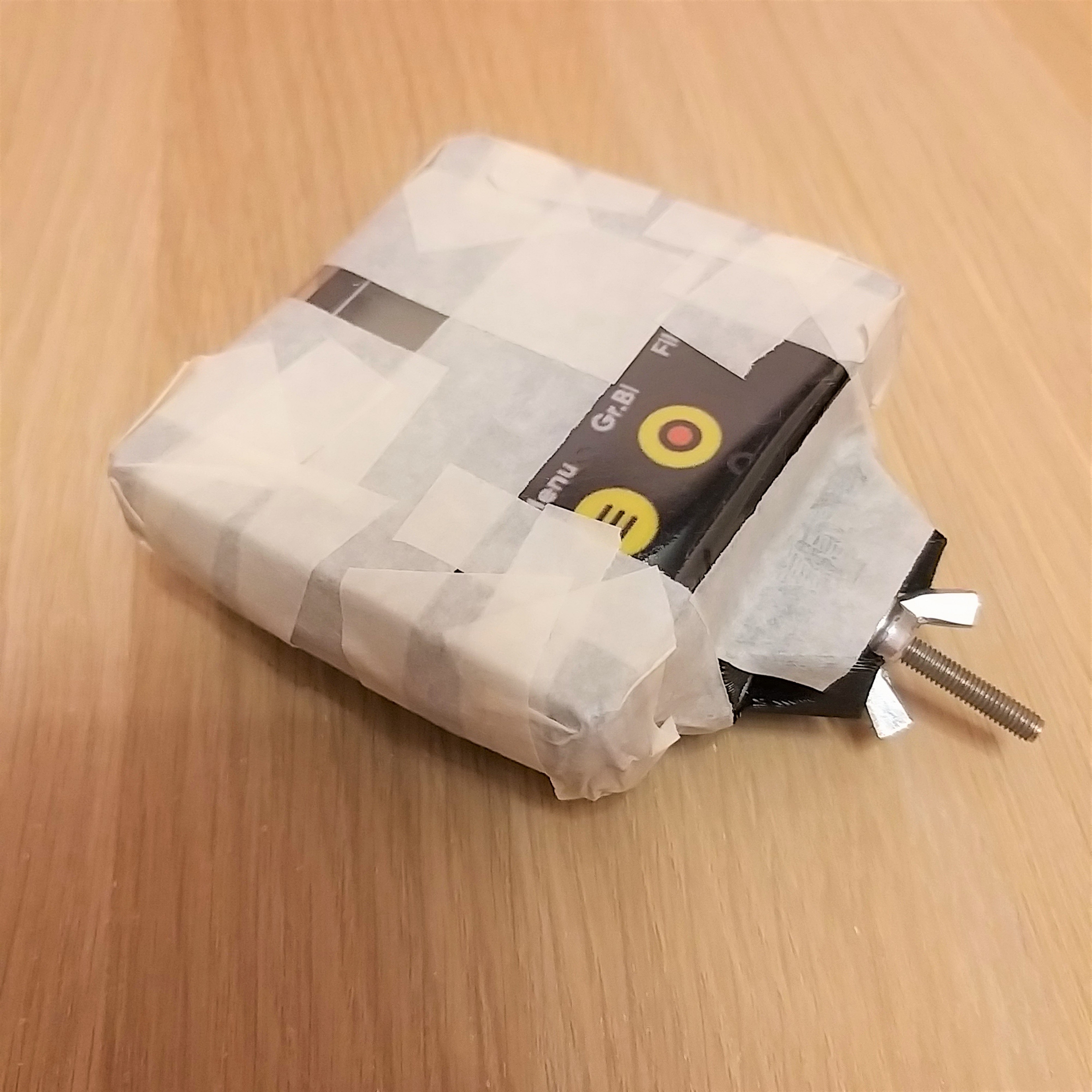

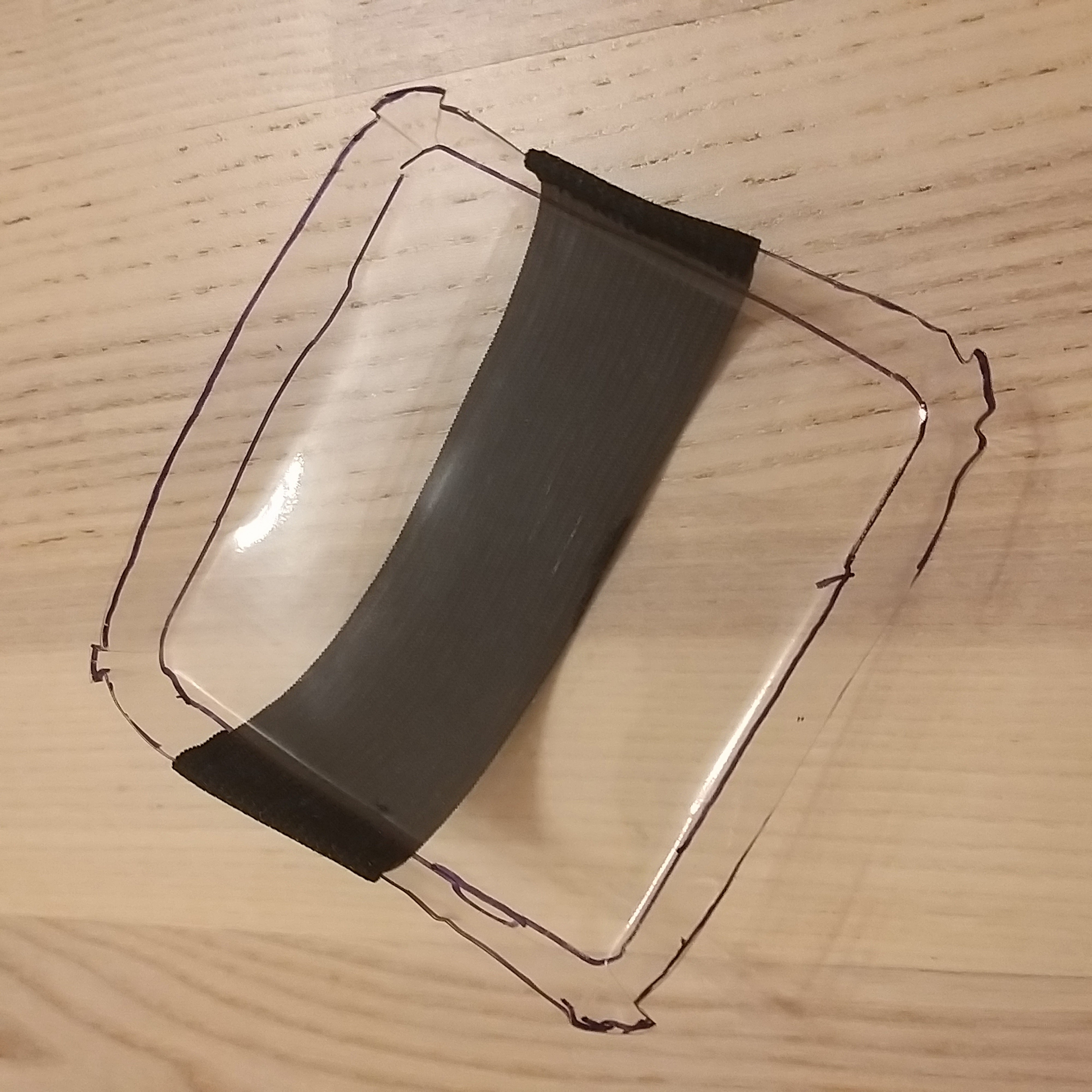

Но так как в Кроте ток нагрузки составляет до 20% от максимального , полагаю можно использовать большинство имеющихся в продаже.
Другое дело , что по типовой схеме предусмотрено симметричное включение нагрузки между двумя выходами , как в DA3. DA1 использует один выход. В этом случае возможна генерация на высоких частотах , которая приводит к излишнему потреблению и нагреву микросхемы даже без воздействия входного сигнала. Обнаруживается по повышенному току потребления , нагреву или осциллографом . Лечится включением резистора примерно 1 ком между выводом 5 и общим (или между выводами 5 и 8 )
|
| |
|
|
| 24D590L | Дата: Воскресенье, 10.10.2021, 08:31 | Сообщение # 3007 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Уважаемые кротостроители никто из вас не захотел мне помочь когда я попросил провести и написать результат измерения сопротивления, индуктивности, добротности и емкости в катушках. Может кто то сделает эти измерения и напишет результат. Если не оказывать помощь то о каком продвижении проекта мы можем говорить.
|
| |
|
|
| pwp79md | Дата: Воскресенье, 10.10.2021, 13:35 | Сообщение # 3008 |
 Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| 24D590L, так есть же рекомендации автора по них всё отлично работает. Все показатели эти будут немного отличается в зависимости от диаметра и тд. Но на скорость это особо не влияет, передающую подобрали витки под размер своего датчика и нужную частоту. Приемную то среднее количество между 140-180 витков. Если больше витков то чуть больше чуйка (+10 витков =+1см) но будет больше проблем со стабильностью( расбаланс) а так всё работает хорошо по рекомендации по изготовлению от автора.
|
| |
|
|
| 4ff5fd2 | Дата: Воскресенье, 10.10.2021, 14:35 | Сообщение # 3009 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата 24D590L ( ) провести и написать результат измерения сопротивления, индуктивности, добротности и емкости в катушках.
Тх 45втк Ф0,40 1,05мГн 4 Ом
Rx 200втк 0,18 20мГн 86 Ом
добротность собственно катушки Q=(2πƒL) / R считаем на рабочей частоте.
Например , для Тх на частоте 16кгц получим реактивное сопротивление ~ 100 Ом, разделим на 4 Ом и в итоге добротность Q=25.
По вашим результатам измерений http://www.radiodom.org/forum/12-133-39430-16-1632724535 расчетная емкость между обмотками получилась примерно 1-2pF.
Напомню , что добротность собственно катушки и добротность LC Контура - это разные вещи .
Считаю по своим знаниям на сегодняшний день , что для успешного датчика должны быть выполнены условия :
- минимальный вес
- исключение жесткой механической связи катушек с корпусом ( для температурной стабильности)
- минимальная емкость между катушками датчика ( уменьшение зависимости разбаланса от тока Тх )
Во всяком случае эти критерии я определил для себя
|
| |
|
|
| pwp79md | Дата: Понедельник, 11.10.2021, 12:51 | Сообщение # 3010 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Цитата 4ff5fd2 ( ) минимальный вес
- исключение жесткой механической связи катушек с корпусом ( для температурной стабильности)
- минимальная емкость между катушками датчика ( уменьшение зависимости разбаланса от тока Тх )
Во всяком случае эти критерии я определил для себя
Коротко и совершенно верно!!
|
| |
|
|
| Andrew | Дата: Понедельник, 11.10.2021, 17:32 | Сообщение # 3011 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата 4ff5fd2 ( ) -исключение жесткой механической связи катушек с корпусом
Цитата 4ff5fd2 ( ) - минимальная емкость между катушками датчика(уменьшение зависимости разбаланса от тока Тх )
Я бы еще добавил - емкости кабеля ( и добавил - уменьшение зависимости разбаланса от частоты Тх)
|
| |
|
|
| 24D590L | Дата: Понедельник, 11.10.2021, 18:43 | Сообщение # 3012 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 4ff5fd2 ( ) расчетная емкость между обмотками получилась примерно 1-2pF. |
| |
|
|
| 4ff5fd2 | Дата: Понедельник, 11.10.2021, 18:45 | Сообщение # 3013 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) Позвольте поинтересоваться, каким образом вы этого достигаете?
Цитата Andrew ( ) ( и добавил - уменьшение зависимости разбаланса от частоты Тх)
Еще раз повторяю , что эти требования я определил для себя . И ни в коей мере не советую другим поступать так же Добавлено (11.10.2021, 18:53)
---------------------------------------------
24D590L,
если коротко - некорректные измерения.
для примера - можно изготовить из кусочков фольги и бумаги имитатор места пересечения катушек и измерить емкость.
|
| |
|
|
| 24D590L | Дата: Понедельник, 11.10.2021, 19:05 | Сообщение # 3014 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 4ff5fd2 ( ) места пересечения катушек |
| |
|
|
| 4ff5fd2 | Дата: Понедельник, 11.10.2021, 20:23 | Сообщение # 3015 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата 24D590L ( ) А что делать с емкостью между катушками и экраном?

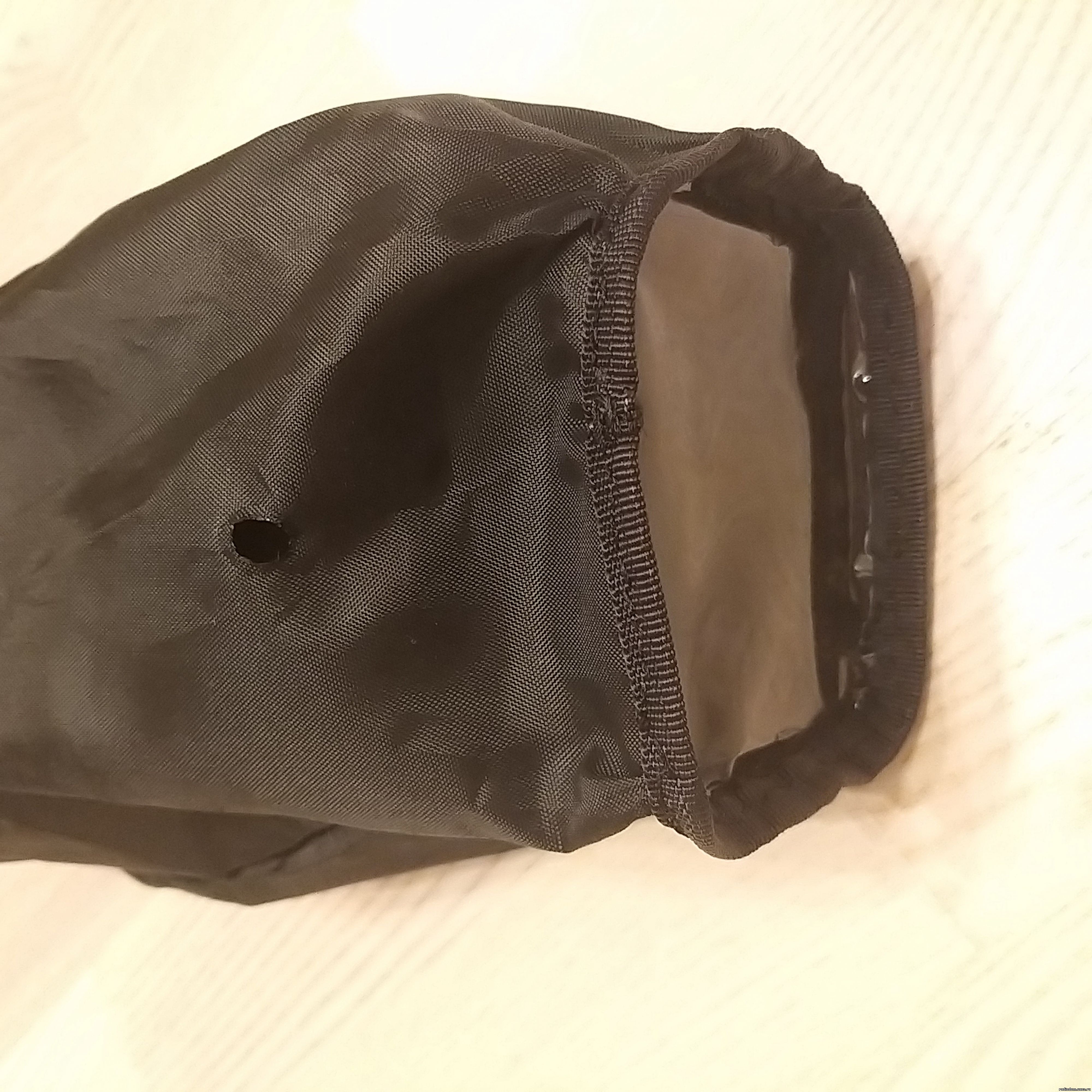

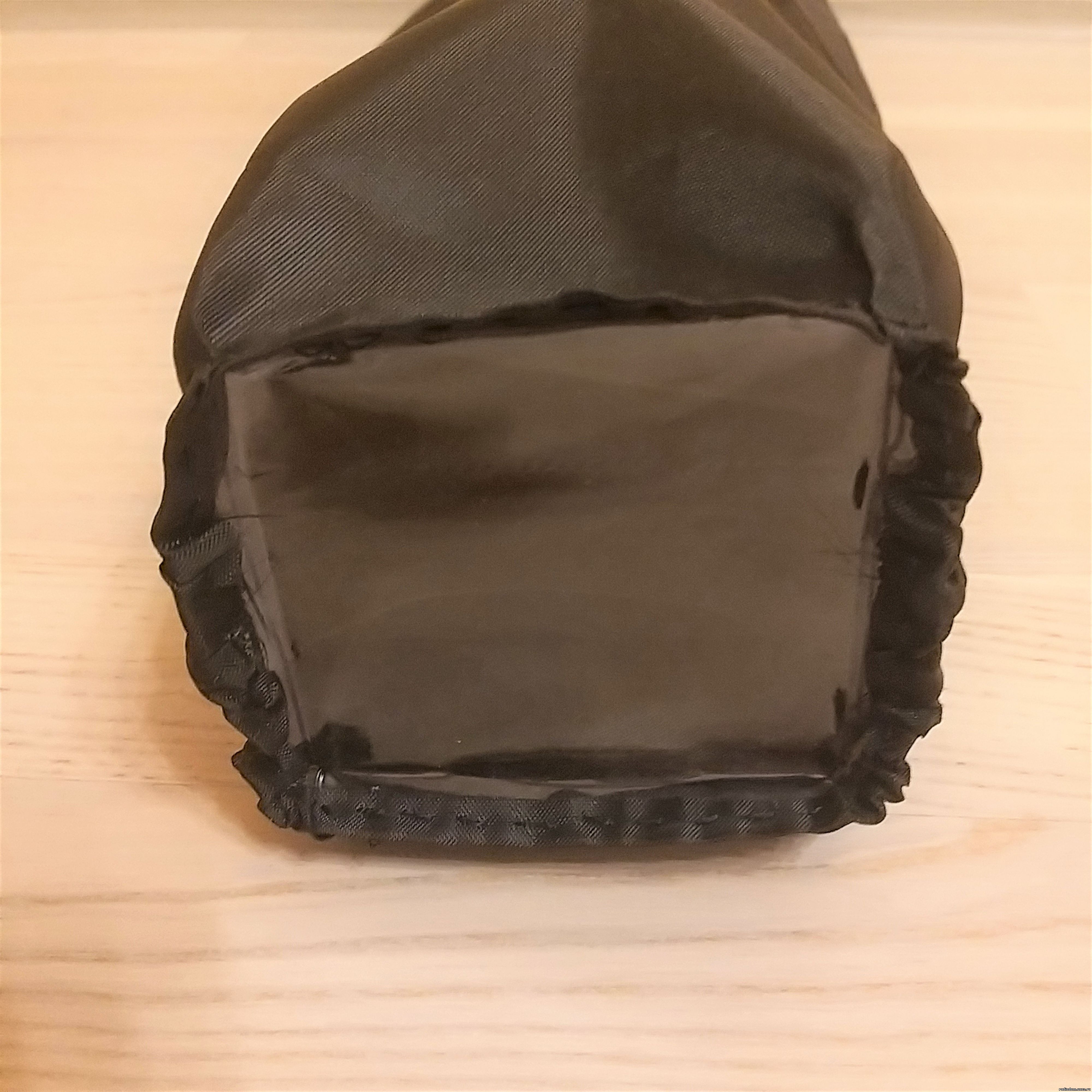

Для начала выбираем параметры с более критичным влиянием. Емкость экрана в этом случае далеко не на первом месте. Достаточно соблюдения рекомендаций при изготовлении датчика.
Что-то мы ведем обсуждение не в той ветке. Лучше это делать в соответствующем разделе форума .
Сообщение отредактировал 4ff5fd2 - Понедельник, 11.10.2021, 20:27 |
| |
|
|
