| Andrew | Дата: Четверг, 23.09.2021, 11:18 | Сообщение # 2986 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата sakenov088 (  ) скажите пожалуйста почему решили не делать режим маска в прошивке Крот Про? |
| |
| |
| Andrew | Дата: Четверг, 23.09.2021, 11:21 | Сообщение # 2987 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата 24D590L ( ) Речь не о 35см а о G4 в то время как у вас G3 при тех же показателях глубины. Отсюда дополнительная шумность прибора.1. Катушка - 32Х30
2. Ток - 120мА
3 КУ - 130 |
| |
| |
| 24D590L | Дата: Пятница, 24.09.2021, 16:06 | Сообщение # 2988 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата Andrew ( ) Если у вас ток и КУ в норме, что остается?...
Сообщение отредактировал 24D590L - Пятница, 24.09.2021, 16:10 |
| |
| |
| 4ff5fd2 | Дата: Пятница, 24.09.2021, 17:31 | Сообщение # 2989 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата Andrew ( ) никто
Похоже не кто не знает про вредное влияние повышенной добротности в ТХ в Кроте
В DD датчике среднего размера добротность собственно катушки ТХ около 25 (при соблюдении рекомендаций изготовления в соответствующей ветке ) . Резистором RB5 можно изменять добротность LC контура ТХ и ограничить макс ток. Добротность самой катушки ТХ остается постоянной.
При необходимости возможно уменьшить добротность самой катушки ТХ примерно вдвое . Для этого между ТХ1 и ТХ2 на плате нужно припаять резистор сопротивлением 1 - 1,2 ком. Ток через катушку уменьшится на 5-7%.
Проверял только в Multisim , Крот уехал в село  .
Вредное влияние добротности должно уменьшиться вдвое. Проверившим просьба сообщить результат
|
| |
| |
| mongol791 | Дата: Суббота, 25.09.2021, 22:31 | Сообщение # 2990 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата 4ff5fd2 ( ) Вредное влияние добротности должно уменьшиться вдвое. Проверившим просьба сообщить результат   Могу проверить
|
| |
| |
| fedya_valki | Дата: Воскресенье, 26.09.2021, 00:34 | Сообщение # 2991 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата mongol791 ( ) Что должно произойти или как это должно проявится?
За добротность очень распинался DesAlex применительно к Квазару с его полумостовой схемой раскачки Тх и резистором аж в 10 Ом и 2Вт последовательно с катушкой Тх. Там, возможно, добротность =5-7 и имеет смысл, именно для той схемы Квазара без регулировки тока. Но в любом МД, по принципу ИБ важна не добротность катушки Тх, а поле, ей создаваемое! А оно может быть одинаковым хоть с катушкой с добротностью 100, хоть с катушкой с добротностью 2, только при одинаковом поле в катушку с добротностью 100 нужно будет закачивать на порядок меньше энергии, чем в катушку с добротностью 2, отсюда и снижение потребилова по питанию.
|
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 26.09.2021, 00:54 | Сообщение # 2992 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| fedya_valki,
здорово , но не о том
mongol791,
при резонансе на катушке ТХ у нас напряжение около 15в , которое через паразитную емкость между обмотками добавляется к полезному сигналу. Я предлагаю уменьшить его примерно вдвое при помощи резистора.
специально для fedya_valki
когда мы выполняем балансировку датчика при помощи генератора НЧ или в Крот 2/3 безрезонансным методом , мы можем достичь напряжения разбаланса около 0. В этом случае при увеличении тока через катушку ТХ до рабочего и изменении частоты сигнала разбаланс будет меняться незначительно .
Когда катушку после этого включить в Кроте режиме последовательного резонанса , мы неожиданно обнаружим значительное увеличение напряжение разбаланса и его зависимость от частоты и тока ТХ.
Причиной является то , что через паразитную емкость между обмотками часть сигнала ТХ добавляется к полезному сигналу и поступает на вход RX.
При резонансе напряжение на катушке ТХ увеличивается в 20-30 раз (в Q раз , где Q - это добротность собственно катушки ТХ ). Подробнее тут https://coil32.ru/series-contour.html
Полагаю что это и является причиной плохого сведения датчиков с завышенным диаметром провода катушки ТХ , ( при этом Q увеличивается ). Само собой - при изготовлении датчика мы должны обеспечить минимальную емкость между обмотками.
Так вот и предлагается уменьшить добротность собственно катушки ТХ подключением параллельно ей резистора 1к-1,2к для уменьшения примерно вдвое влияния емкостной составляющей на разбаланс.
Кому необходимо , тот попробует
Сообщение отредактировал 4ff5fd2 - Воскресенье, 26.09.2021, 02:35 |
| |
| |
| 24D590L | Дата: Воскресенье, 26.09.2021, 08:20 | Сообщение # 2993 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Воспользовавшись шайтан машиной под названием транзистор тестер померял добротность передающей
катушки. Получилось Q=17. Подключил параллельно катушке резистор 2,2к. Добротность упала до 1,6.
Для создания необходимого поля в катушке должен протекать определенный ток. Для получения заданного тока на катушке должно быть приложено конкретное напряжение (к примеру 15В). Его можно получить, подавая 1В при добротности 15 или 3В при добротности 5. Возможно, большая (разброс) добротность вредна при больших напряжениях питания выходного каскада?
Хочу еще раз попросить сделать измерения хорошей катушки (индуктивности прд прм, добротности,
ёмкости между катушками и относительно экрана).
Сообщение отредактировал 24D590L - Воскресенье, 26.09.2021, 08:23 |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 26.09.2021, 12:17 | Сообщение # 2994 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| 24D590L,
добротность - это отношение реактивного сопротивления катушки (2πƒL) к ее сопротивлению потерь на рабочей частоте.
Например для датчика DD 280х220 , который я делал , катушка ТХ имела 45витков Ф 0,40мм по меди. Активное сопротивление 4 Ом, индуктивность 1,05mH.
На частоте 16кгц получим реактивное сопротивление ~ 100 Ом, разделим на 4 Ом и в итоге добротность Q=25. При подключении параллельно катушке ТХ резистора 1,2ком добротность составляет около 12 ( проверено в Multisim )
А нужно всего лишь проверить как изменяются показания разбаланса Крота с дополнительным резистором (прямо на плате , выводного , мощность 0,125вт ) и без него при одинаковом рабочем токе , например 100ма ( или 80ма ).
Я эти измерения могу сделать только через месяц .
|
| |
| |
| 24D590L | Дата: Понедельник, 27.09.2021, 08:35 | Сообщение # 2995 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 4ff5fd2 ( ) как изменяются показания разбаланса Крота с дополнительным резистором |
| |
| |
| 4ff5fd2 | Дата: Понедельник, 27.09.2021, 12:39 | Сообщение # 2996 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| 24D590L,
спасибо
|
| |
| |
| pwp79md | Дата: Понедельник, 27.09.2021, 19:50 | Сообщение # 2997 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Цитата 24D590L ( ) При токе 106мА разбаланс 378мВ, 83мА разбаланс 305мВ. С резистором 1.1кОм при токе 105мА разбаланс 206мВ.
Сместить(свести ) расбаланс это такое дело... А вот или будет польза от этого по термостабильности?)
|
| |
| |
| rey | Дата: Понедельник, 27.09.2021, 20:24 | Сообщение # 2998 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| В двух катушках к моему Кощею Х45 резистор на 2,4 кОм зачем-то стоит параллельно катушке Rx, но после него есть, последовательно с обмоткой конденсатор, потому, что тестер показывает 2,4 кОм. На третьей, недавно купленной уже нет ничего. Я подумал, может тоже для уменьшения добротности, но ведь в Rx.
|
| |
| |
| 4ff5fd2 | Дата: Понедельник, 27.09.2021, 22:40 | Сообщение # 2999 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| pwp79md,
разбаланс при сведении катушек живет своей жизнью
Дополнительный резистор уменьшает примерно вдвое добавку к нему от воздействия паразитной емкости между катушками.
|
| |
| |
| OfK | Дата: Среда, 29.09.2021, 17:08 | Сообщение # 3000 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline

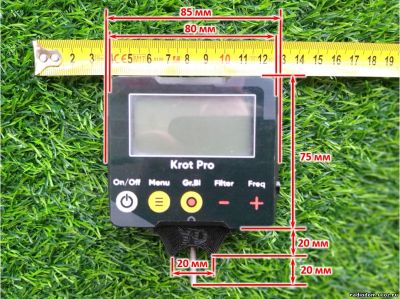

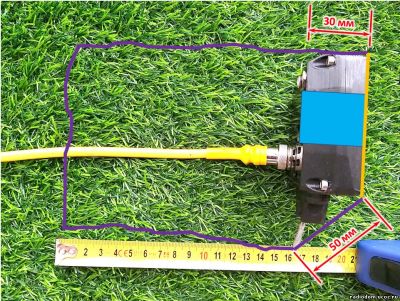

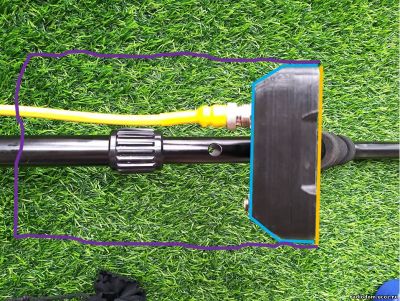

| Захотел однажды на своего Крота заиметь чехол от дождя. Поискал в инете, ничего путного не нашел. Просто цеплять пакет тоже не вариант – неудобно и некрасиво. Решил сделать сам. Что вышло и как это пошагово…
|
| |
| |
|
|
