КРОТ СМАРТ 24.11.2018 Продолжения темы "Крот2"
* Многофункциональный прибор имеющий 4 профиля (программы) и 3 легко переключаемых частоты для каждого профиля (8-20кГц) + множество разных интересных настроек и функций!
* Прибор не содержит внутренних органов контроля и управления, что позволяет установить его в любой корпус или непосредственно в катушку.
* Настраивается с любого "Андроид" устройства, после настройки параметров способен работать самостоятельно.
* Для подключения к "Андроид" используется беспроводное "блютуз 2.0+" соединение.
* Звук может выводиться как через внутренний динамик так и радио каналом. ( FM диапазон)
* Размеры платы 24х75 мм
* Питание 3.4-8V (оптимально 1 литий)
Так выглядит собранная плата
![](/_si/0/s23122113.jpg)
![](/_si/0/s74570202.jpg)
Подключение
![](/_si/0/s15264696.jpg)

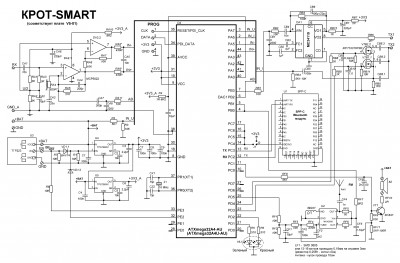

СХЕМА (от ТСВ ред.08.02.19)
![](/_si/0/s46161161.jpg)
Конденсаторы CA4, CB1, СB6 группы NP0, СA1,CA3,CB4,СA5 NP0 или X7R . СB8.X - пленка. Коэффициент Усиление приемного тракта задается RA4. .
Желательно параллельно аккумулятору установить конденсатор 220+ мкф
Катушка- Можно применить уже готовую катушку (подойдет от многих фирменных и самодельных приборов ) или сделать свою.
Количество витков передающей 40-50 витков провода 0.4-0.5 мм
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Изготовить ПЛАТЫ в Китае - To make PCB (автор плат ТСВ) Зарегистрироваться на сайте PCBWay
Приложение для "ANDROID" "КРОТ-CMAPT" от 24.11.2019 and MOLE-SMART от 12.01.2019
(Приложение Kpot2 Smart MOLE2_SMART В каждом окне нужно делать подключение Блютуз. Работает с модулем JDY-31)
При выходе из основного окна приложения -пользуемся системной кнопкой андроида "назад")
Прошивка от 26.06.21. Добавлена возможность подключения кнопки "ПИН" - 28 нога, 8-20 кГц
Если вы не хотите настраивать прибор после очередной перепрошивки и не потерять ключ, нужно установить галочку на "EESAVE" !
ФЬЮСЫ
Документация и схема от ТСВ.
Прошивка контроллера по умолчанию "Демо" ,позволяет исполнять все функции кроме запоминания некоторых параметров настроек. После ввода ключа становится полноценной.(количество попыток ограничено 5-ю) ВВОД КЛЮЧА - ENTER KEY Прежде чем приобретать ключ убедитесь,в том что прибор у вас работает адекватно и полностью вас устраивает. Ключ возврату не подлежит!
Настройка частот и фаз Берем феррит и начинаем водить им над катушкой , далее не прекращая движения нажимает кнопку "АВТО". Затем проверяем монетой правильность настройки , если отклик двойной значит фазу перевернуло на 180 гр. В этом случае повторяем настройку..
Ошибки вычисления напряжения на входе контроллера (сведения катушки) могут быть при напряжениях близких или больших чем 3300 / Ga , на работу МД не влияет! Если прибор "шумит" без катушки, рекомендуется уйти на пару шагов по частоте вверх или вниз.
Приложение для часов Смар-Мини Видео
Прошивка от 26.06.21 . Теперь имеется световая индикация ВДИ ( -10 +40 - зеленый, +40 +70 -зеленый+красный , +70 +90 -красный). Короткое мигание - сигнализирует работу прибора . + кнопка "ПИН" NEW
Меню и настройка Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео работы на грунте
КРОТ СМАРТ - ФМ
Добавлен FM модуль на микросхеме QN8027 (может отключаться) , добавлена возможность включения-отключения внешнего динамика, расширен диапазон работы прибора до 20 кГц, прочие изменения ..
![](/_si/0/s88453072.jpg)
СА4=100, частоты повыше, УВЧ ФМ трасмитера (VTF1) может создавать помехи для работы МД (можно не ставить)
![](/_si/0/s77277810.jpg)
![](/_si/0/s51894716.jpg)
Заказать платы (спасибо ТСВ за разводку платы) Зарегистрироваться на сайте PCBWay
Монтажная схема
Прошивка от 01.09.2022
Приложение от 18.05.2021 В приложении изменена регулировка частоты ФМ (есть возможность отключения передатчика) , добавлена кнопка включения-отключения внешнего динамика, прочие улучшения..
Приложение от 14.02.23 Однооконное приложение для АНДРОИД.
Видео1
Видео2
Видео3
*******************************************************************************************************************************************************************************************************************************
NEW "КРОТ СМАРТ СТМ" НА БАЗЕ КОНТРОЛЛЕРА STM32F103С8T6
Полностью повторяет функционал прибора "КРОТ СМАРТ ФМ" кроме "трехчастотности", всего одна частота. Есть кнопка (14 пин) переключения режимов Динамика-Статика. Частоты 8-18 кГц
Схема
![](/_si/0/s99978527.jpg)
Лучше применять модуль блютуз - JDY-33-SPP
Монтажная плата
![](/_si/0/s56878116.jpg)
Прошивка KPOT SMART STM (01.03.24) ---- Приложение для Андроид (18.04.24) Android application (10.06.24)
PCB (плата от ТСВ) ---- Регистрация на сайте PCBWey
Короткое Видео
*******************************************************************************************************************************************************************************************************************************
БЕСПРОВОДНОЙ БЛОК ДЛЯ "КРОТ СМАРТ"
Корпус для беспроводной катушки - Сергея Иванчикова
Купить Buy
ПРОДОЛЖЕНИЕ СЛЕДУЕТ !
|
