Простой микроконтроллерный Пинпоинтер
|
|
| SCIENTIST | Дата: Вторник, 21.02.2017, 17:55 | Сообщение # 601 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Andrew, здравствуйте.

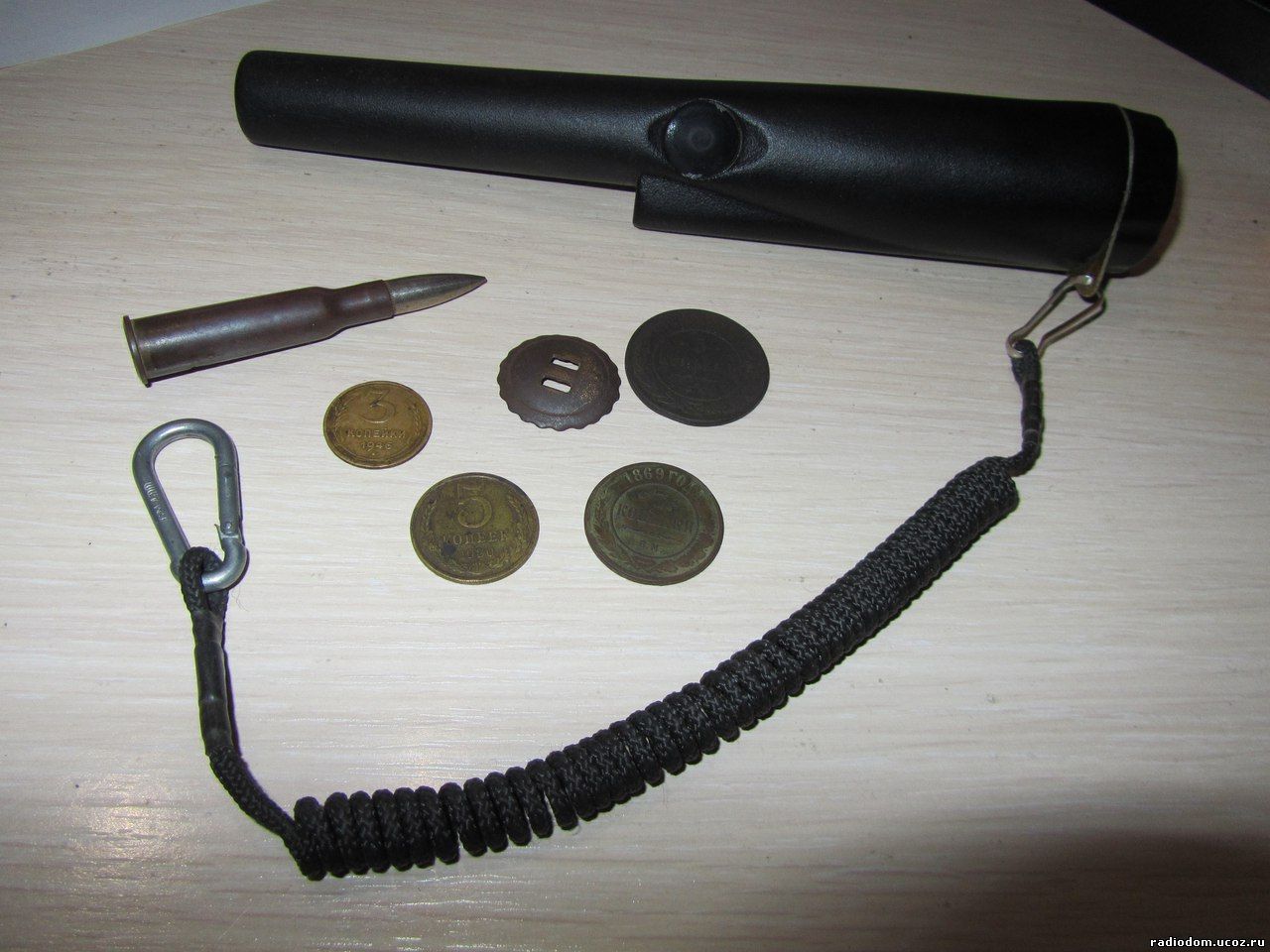

Собрал пин Вашей конструкции, сезон в литом корпусе он отработал просто изумительно.
Что хотелось бы предложить:
не думали ли Вы над включением/выключением пина тактовой кнопкой?
Тинька в режиме Power down потребляет микроамперы, а пробуждать по внешнему прерыванию?
Это нововведение (если ресурсы МК еще позволят туда дописать десяток строк кода) существенно повысит уровень удобства для тех, кто стал счастливым обладателем литых корпусов.
Если желание есть, а времени нет, готов помочь с кодом. Кнопку на Си написал, отладил.
Как бы можно добавить в пин второй МК, который будет работать выключателем. Но это будет неоправданная порнография.
Порт на тиньке для подключения тактовой кнопки свободный найдется))
Конструкцию ни в коем случае не критикую. Пином очень доволен, конструкция замечательная!
С ув. Артем.
|
| |
|
|
| sparkingsparking | Дата: Вторник, 21.02.2017, 18:21 | Сообщение # 602 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| А генератор тоже кнопкой запускать будете?
|
| |
|
|
| UYXER | Дата: Вторник, 21.02.2017, 18:57 | Сообщение # 603 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Доброго времени суток!

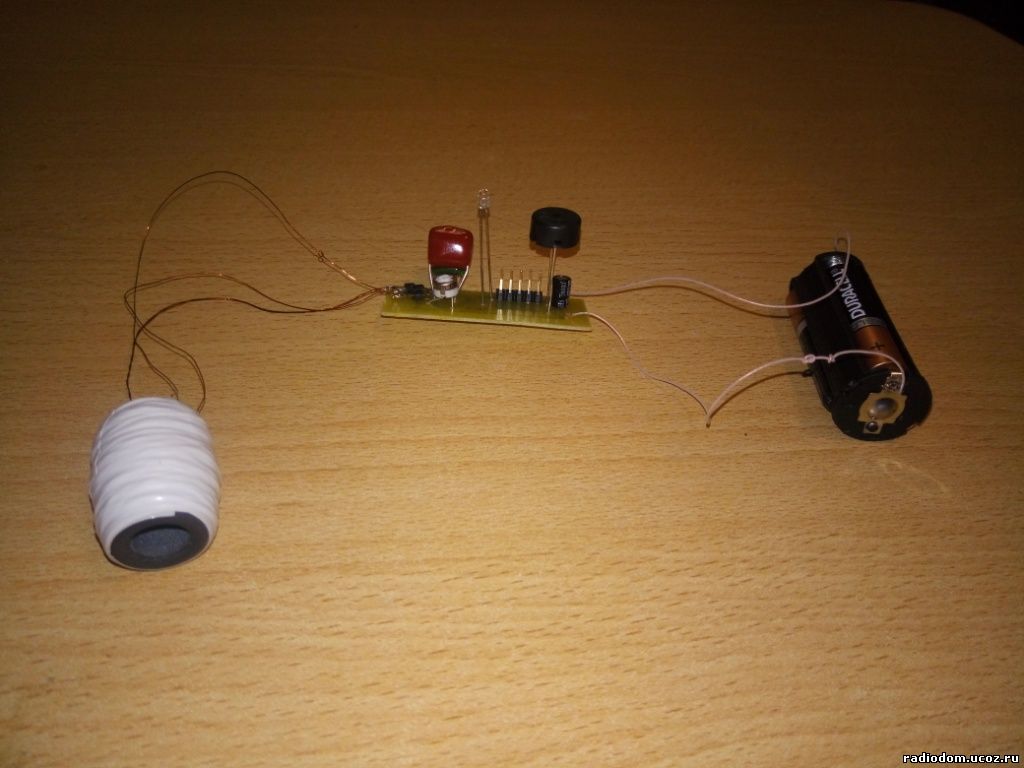

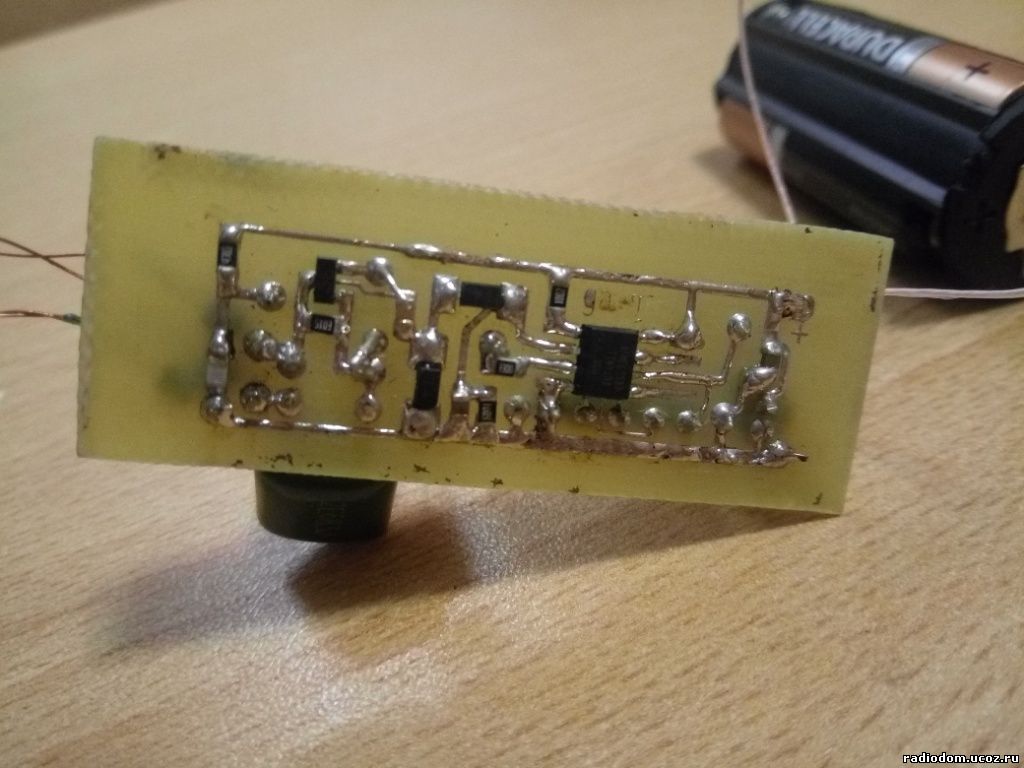

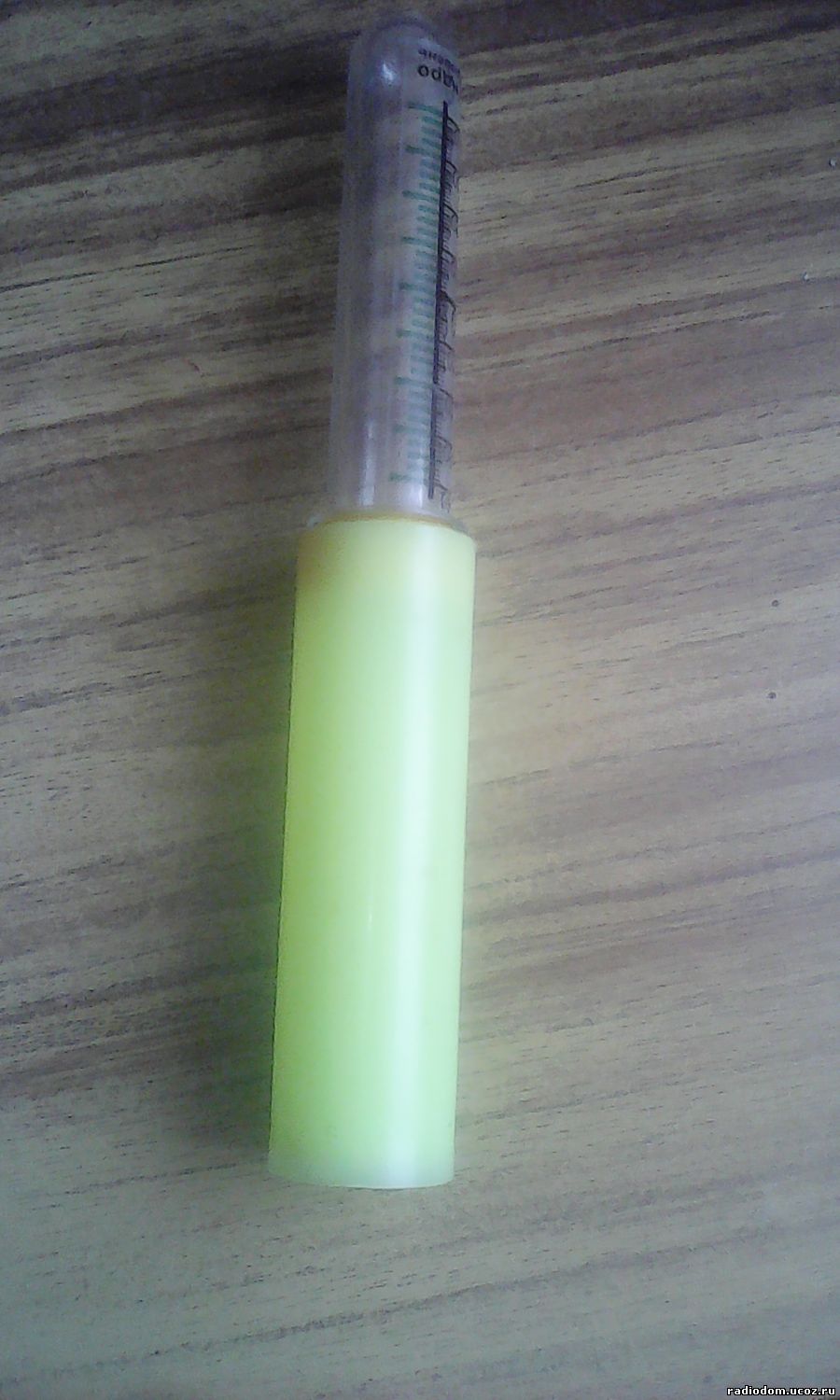

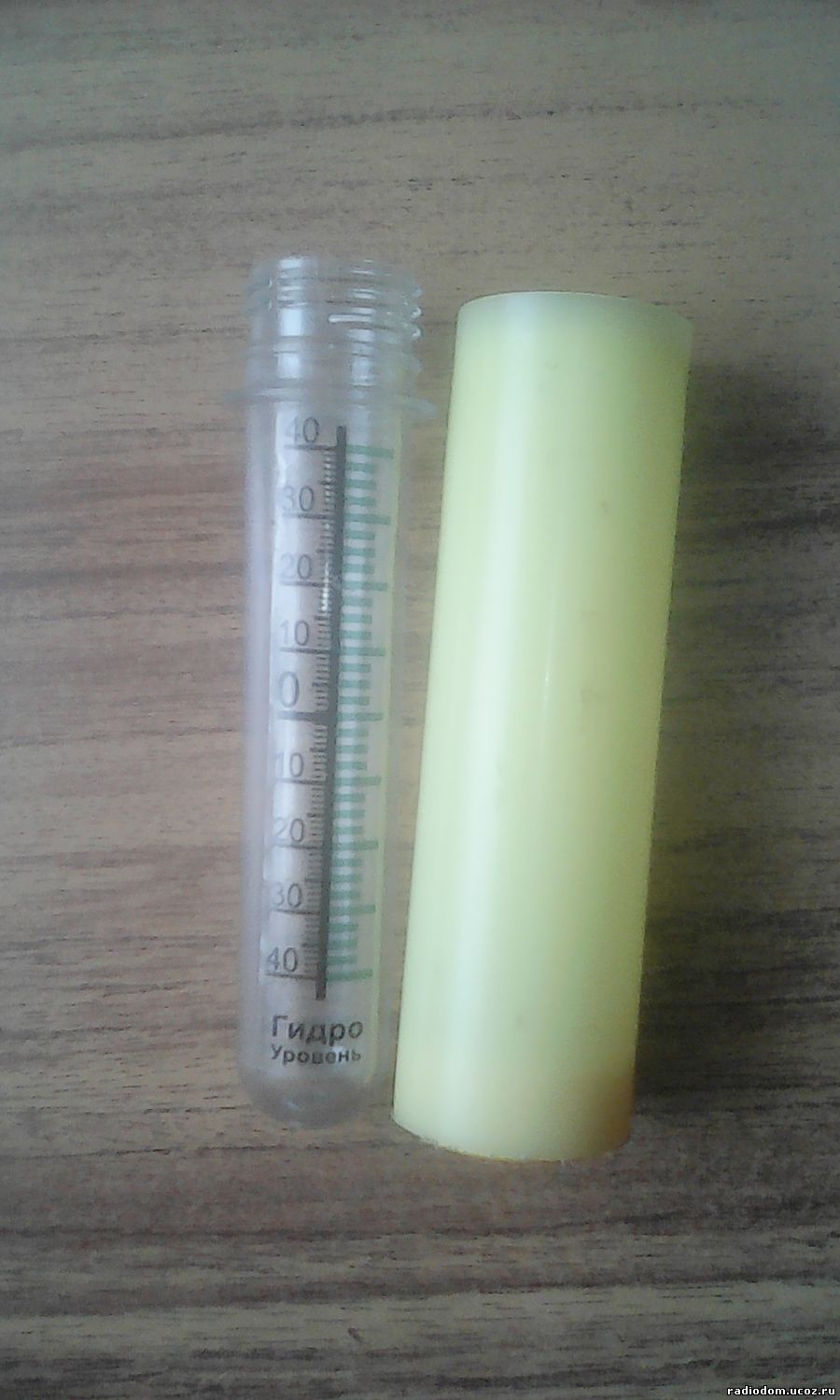

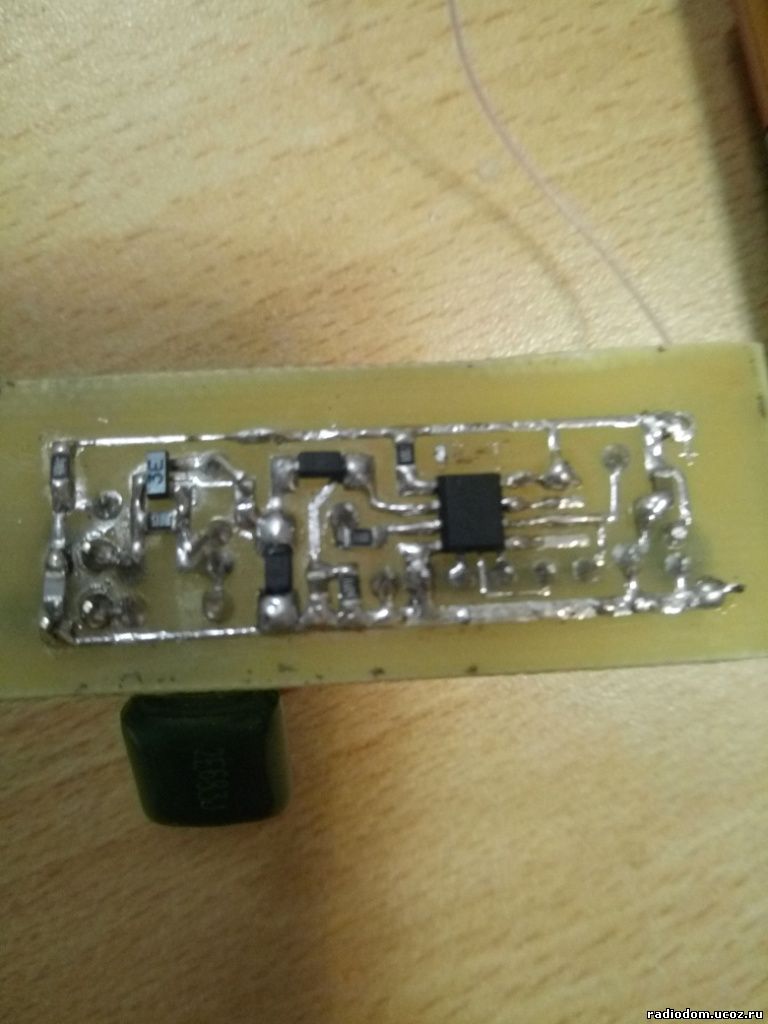

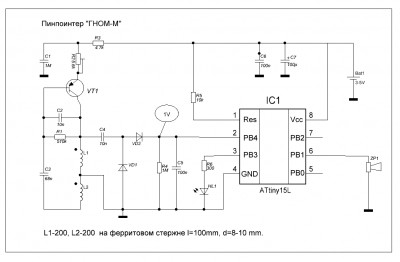

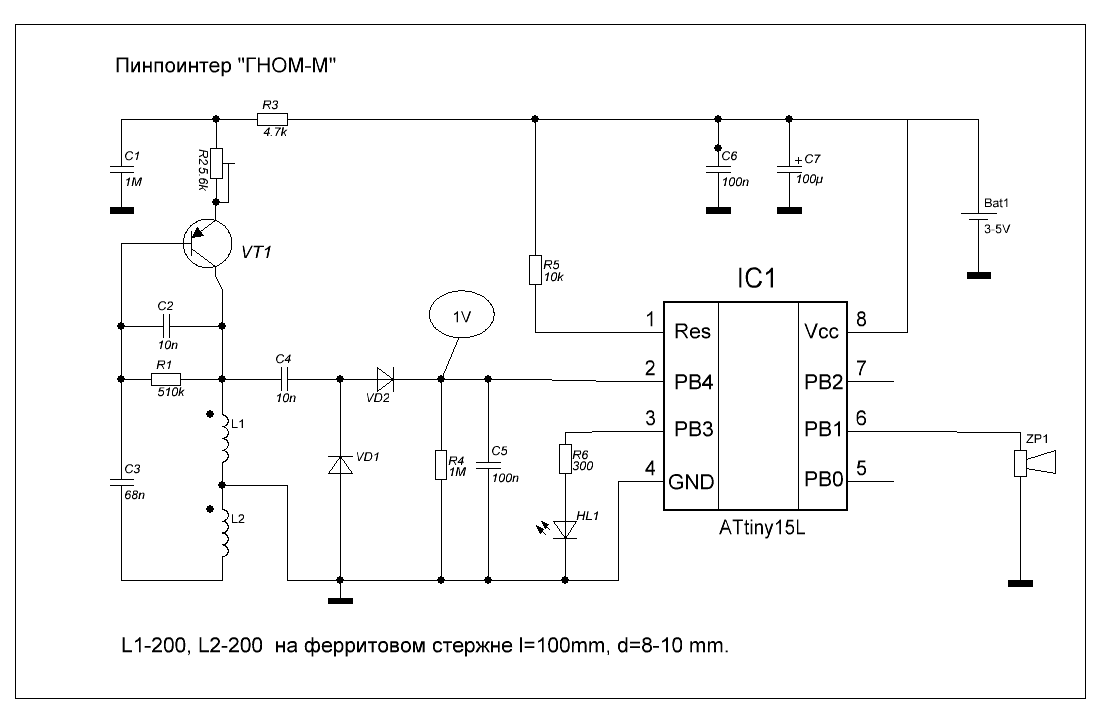

Собрал пин, по базовой схеме (без вибры, буззера и прочего), но вот беда, никак не хочет работать. Инициализация при включении проходит и на этом все. Напряжение на 2й ноге микроконтроллера совсем маленькое 0,1-0,15 В. Пробовал сначала на стержне датчик, потом попробовал на фильтре ферритовом, результат один и тот же. Подстроечник R2 у меня стоит 10К, всяко им пробовал крутить, напряжение на 2й ноге практически не меняется. Прицепил к посту несколько фоток и видео. В чем может быть причина, куда смотреть?
Сообщение отредактировал UYXER - Вторник, 21.02.2017, 19:01 |
| |
|
|
| TCB | Дата: Вторник, 21.02.2017, 20:12 | Сообщение # 604 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2783
Статус: Offline
| Цитата UYXER (  ) В чем может быть причина, куда смотреть?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 21.02.2017, 20:13 |
| |
|
|
| UYXER | Дата: Вторник, 21.02.2017, 21:32 | Сообщение # 605 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Цитата TCB ( ) Похоже не работает генератор. Что там не так сказать сложно - мало информации. Не видно как подключена катушка, вид сбоку не несет ни какой информации. На какой плате собирали?Собирал я по
Печатку брал от автора, см. вложение.
Сообщение отредактировал UYXER - Вторник, 21.02.2017, 22:34 |
| |
|
|
| merat | Дата: Вторник, 21.02.2017, 22:09 | Сообщение # 606 |
|
Рядовой
Группа: Пользователи
Сообщений: 15
Статус: Offline
| А питание одной батарейкой не маловато?
Ой не доглядел,что три батарейки ))
Сообщение отредактировал merat - Среда, 22.02.2017, 08:03 |
| |
|
|
| SCIENTIST | Дата: Вторник, 21.02.2017, 22:47 | Сообщение # 607 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Цитата sparkingsparking ( ) А генератор тоже кнопкой запускать будете?
Генератор может получать питание от порта МК (в начале работы тинька выдает лог."1" на порт, от которого будет питаться генератор).
Это конечно мое мнение, никому его не навязываю..
Но почему бы так не сделать?
С ув. Артем.
|
| |
|
|
| TCB | Дата: Вторник, 21.02.2017, 23:28 | Сообщение # 608 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2783
Статус: Offline

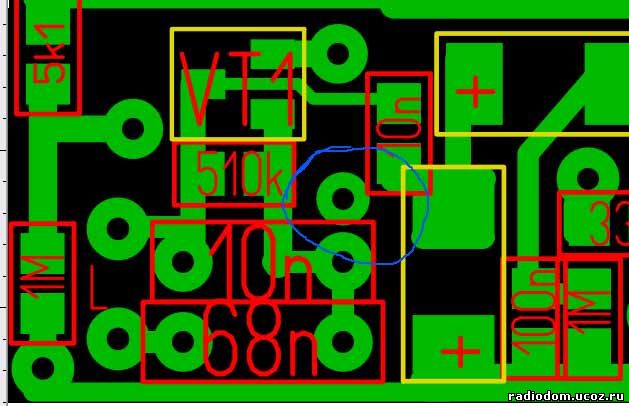

| UYXER, проверьте на плате отмеченное место
если я правильно понял отдельно стоящее отверстие это нога подстроечника - она и должна, в данном случае, висеть в воздухе. А у Вас она, судя по фото, посажена на базу транзистора - тогда работать не будет.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Вторник, 21.02.2017, 23:37 |
| |
|
|
| UYXER | Дата: Среда, 22.02.2017, 09:08 | Сообщение # 609 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| Цитата TCB ( ) если я правильно понял отдельно стоящее отверстие это нога подстроечника - она и должна, в данном случае, висеть в воздухе. А у Вас она, судя по фото, посажена на базу транзистора - тогда работать не будет. |
| |
|
|
| Andrew | Дата: Среда, 22.02.2017, 11:50 | Сообщение # 610 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| SCIENTIST, Цитата SCIENTIST ( ) Кнопку на Си написал, отладил.
Цитата UYXER ( ) куда смотреть? |
| |
|
|
| UYXER | Дата: Среда, 22.02.2017, 13:41 | Сообщение # 611 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| В общем заработало после замены транзистора, всем спасибо за помощь
|
| |
|
|
| Sleepwalker | Дата: Среда, 22.02.2017, 18:03 | Сообщение # 612 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| sparkingsparking, какую пошивку использовали на своем пине?
|
| |
|
|
| Andrew | Дата: Среда, 22.02.2017, 18:49 | Сообщение # 613 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата vikaivanova4801 ( ) кино о том как поживает катушка когда в баню попадает. |
| |
|
|
| sparkingsparking | Дата: Среда, 22.02.2017, 19:06 | Сообщение # 614 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата Sleepwalker ( ) sparkingsparking, какую пошивку использовали на своем пине? |
| |
|
|
| Andrew | Дата: Среда, 22.02.2017, 19:19 | Сообщение # 615 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата sparkingsparking ( ) Предыдущие прошивки отрубали цель через небольшое время.
|
| |
|
|
