| sparkingsparking | Дата: Четверг, 23.02.2017, 15:12 | Сообщение # 631 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Вибру уберите пока. Нормально она работает только с мощным источником тока. Батарейки проваливает по напруге, что контроллер и расценивает как цель.
Напряжение должно быть 1.5 вольта, не правильная намотка катушки.
Сообщение отредактировал sparkingsparking - Четверг, 23.02.2017, 15:14 |
| |
|
|
| Sleepwalker | Дата: Четверг, 23.02.2017, 15:14 | Сообщение # 632 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата sparkingsparking (  ) Вибру уберите пока.
питание 18650 литий(не байлонги и не ультрафаер) с ноута...только что замерил нет 1.5 вольта на выходе с диода...750мв сейчас есть...что в 3 раза больше чем было изначально.
Сообщение отредактировал Sleepwalker - Четверг, 23.02.2017, 15:21 |
| |
|
|
| sparkingsparking | Дата: Четверг, 23.02.2017, 15:21 | Сообщение # 633 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Я на стержне не делал по автосхеме, но вот даже на фильтрах по размеру одинаковых но разных по производителю, меняется частота почти в 2 раза! Попробуйте кондер подбирать, только записывайте данные по чуйке. Я то игрался долго, и уже отобрал себе комплектуху.
|
| |
|
|
| Sleepwalker | Дата: Четверг, 23.02.2017, 15:36 | Сообщение # 634 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата sparkingsparking ( ) Попробуйте кондер подбирать |
| |
|
|
| sparkingsparking | Дата: Четверг, 23.02.2017, 15:56 | Сообщение # 635 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| В обоих планах. Зеленые работали хуже чем красные например.
|
| |
|
|
| Sleepwalker | Дата: Пятница, 24.02.2017, 09:10 | Сообщение # 636 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| доделал я вчера свой пин. внутри поместился : сам гном:), литий 18650, холдер для лития, зарядка к литию, пищалка.....и осталась еще куча свободного пространства)

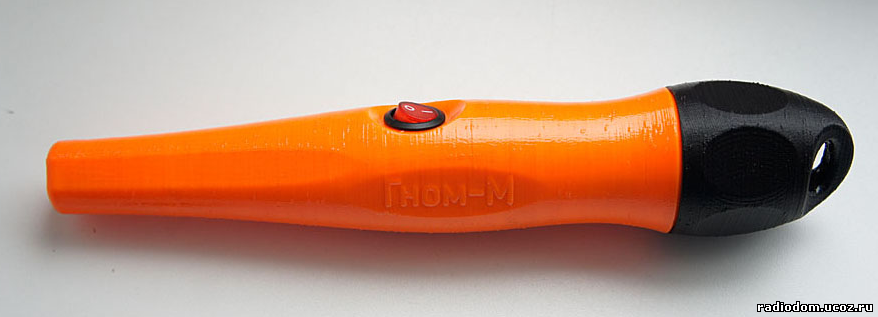

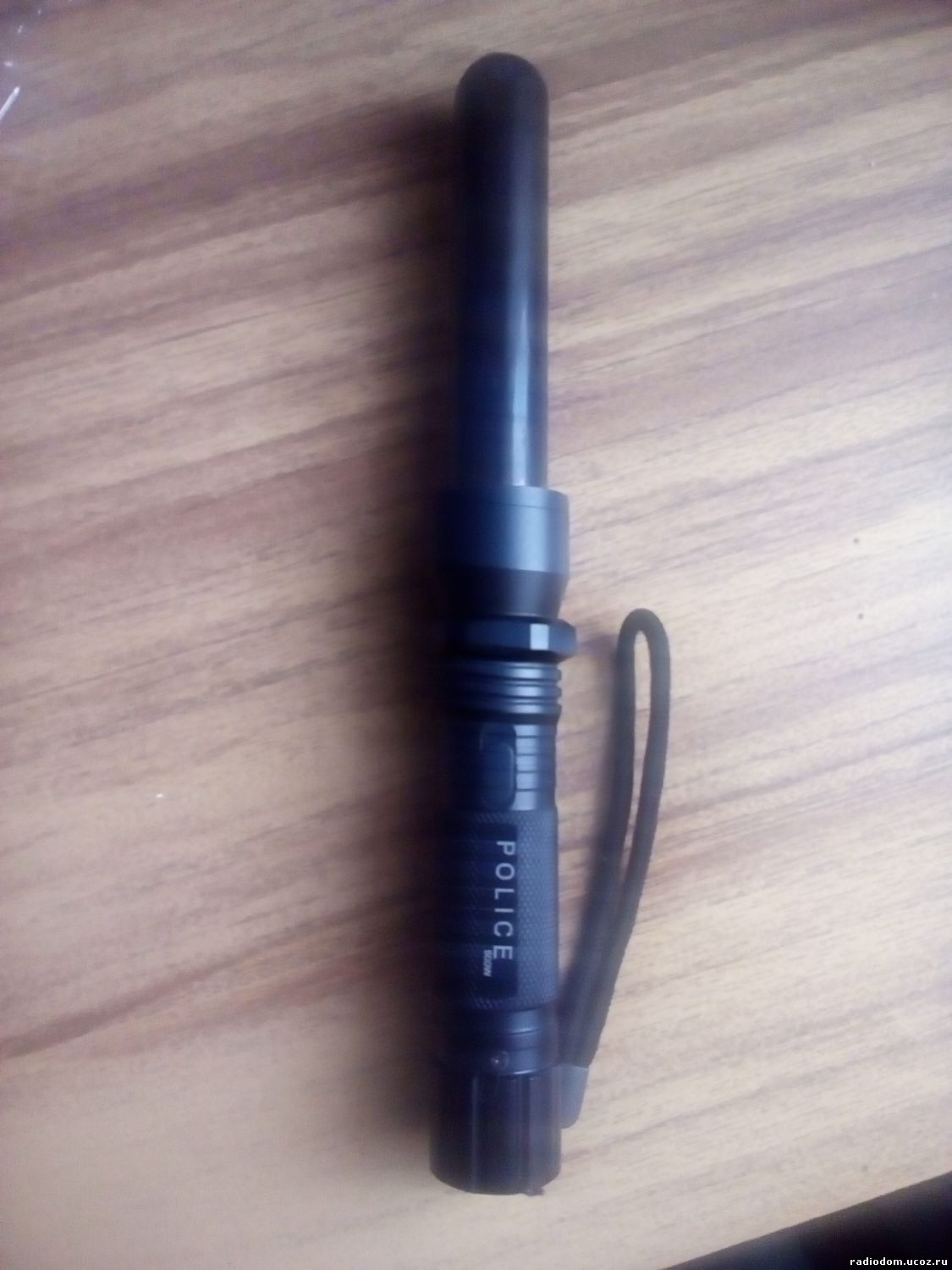

собрал в таком корпусе, только черном
|
| |
|
|
| sparkingsparking | Дата: Пятница, 24.02.2017, 11:55 | Сообщение # 637 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Да, это отличный корпус от Сергея! До сих пор в нем просят собрать.
|
| |
|
|
| Sleepwalker | Дата: Пятница, 24.02.2017, 14:45 | Сообщение # 638 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата sparkingsparking ( ) Да, это отличный корпус от Сергея! |
| |
|
|
| sparkingsparking | Дата: Пятница, 24.02.2017, 14:57 | Сообщение # 639 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| А это привычка экономить на времени печати, с процентным заполнением....Все корпуса я печатаю 100% заполнением, катушки в том числе. Это долго нудно....но надо.
|
| |
|
|
| Guron | Дата: Пятница, 24.02.2017, 18:20 | Сообщение # 640 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Доброе время
собрал схему, заработала без проблем.
катушку намотал 60+200 в ряд на ферритовом стержне диаметром 10мм.
вопрос, можно ли, изменить намотку, расположив 200 витков и сверху 60?
либо 100, в обрат 100, и сверху 60 витков?
как повлияет на работу?
|
| |
|
|
| sparkingsparking | Дата: Пятница, 24.02.2017, 19:46 | Сообщение # 641 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Трудно сказать как повлияет, я на стержнях не мотал. Тут поле не паханное, может лучше работать и с другой емкостью и с другой пропорцией и намоткой. Пробуйте, я себе подогнал как меня устраивает.
Я бы видео на стержне посмотрел бы, для общего развития.
Сообщение отредактировал sparkingsparking - Пятница, 24.02.2017, 19:46 |
| |
|
|
| Hakamishi | Дата: Пятница, 24.02.2017, 22:04 | Сообщение # 642 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Здравствуйте, уважаемые.
Сегодня собрал пин по схеме sparkingsparking. Катушка на ферритовом стержне d - 10мм, l - 100мм. Провод ПЭТВ - 2 0,3мм Обмотки 60 и 200 витков. Стержень обмотал изолентой. Первый слой, 60 витков, растянул примерно на 75мм. Затем - термоусадка, следом - второй слой, 200 витков, виток к витку. Получились те же 75мм, что и первый слой. Конденцатор 33nf - пленочный Epcos (голубого цвета, в пластиковом корпусе). Кондей на 100мкф - электролит.
Чуйка на 10 коп РФ получилась, примерно, 1,5см на советский пятак двадцать четвертого года - еще меньше. Лучше всего пин засекал современный рубль РФ из чермета.
Включил в параллель с 33нф кондей в 10 нф (smd на проволочках )) ) - чуйка возросла примерно на 7 мм. Потом попробовал на 20нф - чувствительность еще возросла и сейчас составляет около 3,5 см на все монеты.
На этом эксперименты закончил ибо не с чем )).
Сообщение отредактировал Hakamishi - Пятница, 24.02.2017, 22:22 |
| |
|
|
| Sleepwalker | Дата: Суббота, 25.02.2017, 12:32 | Сообщение # 643 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата sparkingsparking ( ) Я бы видео на стержне посмотрел бы, для общего развития. Добавлено (25.02.2017, 13:32)
---------------------------------------------
Цитата sparkingsparking ( ) Фьюздоктор, мне китайца партию прислал "отмытых" микросхем, уже с программами вшитыми, пришлось собрать и обнулить. |
| |
|
|
| Andrew | Дата: Суббота, 25.02.2017, 14:28 | Сообщение # 644 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата Sleepwalker ( ) сейчас чуйка меня устраивает |
| |
|
|
| Sleepwalker | Дата: Суббота, 25.02.2017, 16:15 | Сообщение # 645 |
|
Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата Andrew ( ) Видео можно и в корпусе снять... Добавлено (25.02.2017, 17:09)
---------------------------------------------
...оно и не удивительно...пин работает на частоте 64 кГц Добавлено (25.02.2017, 17:15)
---------------------------------------------
Andrew, ...вот Вы как специалист, скажите, что можно написать в программе, чтоб программа нормально работала на мк, а сам мк больше не видился программатором?
...из-за той прошивки "убил" 3 мк(
|
| |
|
|
