| SergM-76 | Дата: Четверг, 16.02.2012, 20:51 | Сообщение # 1501 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| шукач,
Да ничего не делать с нолем 2мВ это хорошо. Мотай катушку, а потом видно будет.
|
| |
|
|
| хохол | Дата: Четверг, 16.02.2012, 20:56 | Сообщение # 1502 |
 Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| [b]шукач, что делать с нолем?[/b]
Что это за показания на мультике,на выходе чего,постоянка или переменка?
|
| |
|
|
| SergM-76 | Дата: Пятница, 17.02.2012, 16:38 | Сообщение # 1503 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| хохол,
Это у него ток потребления без катушки я так думаю.
Добавлено (17.02.2012, 16:38)
---------------------------------------------
Andrew,
У меня КРОТ в динамике чует мою руку и показывает ВДИ 75, в настроичном режиме показания Х и У и мВ при приближении руки растут может экран плохой или так и должно быть.
|
| |
|
|
| Andrew | Дата: Пятница, 17.02.2012, 18:29 | Сообщение # 1504 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (SergM-76) У меня КРОТ в динамике чует мою руку и показывает ВДИ 75, в настроичном режиме показания Х и У и мВ при приближении руки растут может экран плохой или так и должно быть.
Если вы не женаты, не должно.)) Плохой экран или не правильно подсоединен..
|
| |
|
|
| SergM-76 | Дата: Пятница, 17.02.2012, 19:49 | Сообщение # 1505 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
Я женат, но Железок на руках не ношу. Одно из двух в крови железа много или экран плохой, но это шутка. А если серьёзно катушка уже залита в корпус как улучшить экран. Катушка эллипс ТХ фольга от китайского антенного кабеля. Можно с низа катушки графитовый экран сделать ведь грунт то там а со стороны штанги он особо не нужен. Разбирать не охота, может что подскажите.
|
| |
|
|
| Andrew | Дата: Суббота, 18.02.2012, 00:50 | Сообщение # 1506 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (SergM-76) ТХ фольга от китайского антенного кабеля
Вы не перепутали?
|
| |
|
|
| SergM-76 | Дата: Суббота, 18.02.2012, 09:13 | Сообщение # 1507 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
Да ничего я не перепутал.
Экран ТХ из фольги от китайского антенного кабеля.
Вчера экранировал графитом все убежало, сегодня попробую всё вернуть на своё место.
|
| |
|
|
| янукович | Дата: Суббота, 18.02.2012, 09:17 | Сообщение # 1508 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| О ТХ понятно. А что на РХ?
|
| |
|
|
| SergM-76 | Дата: Суббота, 18.02.2012, 09:39 | Сообщение # 1509 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Да перепутал конечно РХ, а не ТХ.
|
| |
|
|
| ewstep | Дата: Воскресенье, 19.02.2012, 02:52 | Сообщение # 1510 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Вот набросал свой вариант схемы и по быстрому без претензий развел платы к ним в Proteus V7.6 SPO , теперь будет время – вытравлю и спаяю. В плате катушки предусмотрен вариант как последовательного, так и параллельного резонансного контура Тх. В случае параллельного резонанса катушка мотается в четыре провода , начала одних соединяются с концами других последовательно – получаем общую катушку Тх с отводами , к краям общей катушки подключаем контурный конденсатор, к отводам – усилитель Тх.
Платы односторонние с несколькими перемычками ( красным цветом) под обычные ( не СМД ) компоненты, из СМД только стабилизатор ( такой в других корпусах просто не бывает) и нескольких СМД емкостей . Теперь буду делать платки, и вспоминать как там чего куда и чем программировать…
Сообщение отредактировал ewstep - Воскресенье, 19.02.2012, 02:54 |
| |
|
|
| Ded | Дата: Воскресенье, 19.02.2012, 13:26 | Сообщение # 1511 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| ewstep Ваши печатки не все посмотрят (LYT) ,
при таком включении параллельной TX ,легко свести катушки,без всяких монеток , пробок и прочего хлама
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Воскресенье, 19.02.2012, 13:39 |
| |
|
|
| ewstep | Дата: Воскресенье, 19.02.2012, 14:07 | Сообщение # 1512 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Так пусть бесплатно качнут руссифицированный Протеус и смотрят, делают, правят, если кому нужно. Я в Спринт Лайоуте лет пять как серьезные платы не развожу, по этому исходники выкладываю только так - как есть : в Протеусе v7.6 SPO . У меня есть, но он "весит" 136 МВ - сюда не вставить
Сообщение отредактировал ewstep - Воскресенье, 19.02.2012, 14:24 |
| |
|
|
| YG2009 | Дата: Воскресенье, 19.02.2012, 15:21 | Сообщение # 1513 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Вот перевёл в PDF.
Прикрепления:
FM.rar
(167.4 Kb)
|
| |
|
|
| SergM-76 | Дата: Воскресенье, 19.02.2012, 15:33 | Сообщение # 1514 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| шукач,
Прошивку 06А Вам похоже надо на 6 ноге Д2 должно быть +2,5В при этом на дисплее около 0мВ или 0, без катушки, а потом с катушкой шаманить надо.
|
| |
|
|
| alexilm | Дата: Воскресенье, 19.02.2012, 20:05 | Сообщение # 1515 |
|
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline

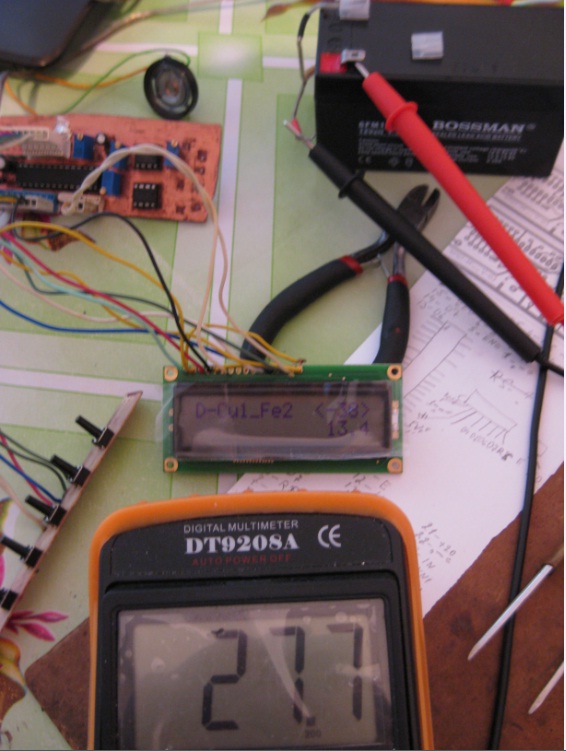

| Вот и мое изваяние. правда качество телефонное
|
| |
|
|
