| Andrew | Дата: Вторник, 14.02.2012, 18:47 | Сообщение # 1471 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Пробуйте уменьшить ток, усиление, сместиться по частоте, проверте разьем, а может у вас помехи....
Всегда полезно отключить TX, выставить максимальную чувствительность и послушать на предмет ложных срабатываний!
|
| |
|
|
| янукович | Дата: Вторник, 14.02.2012, 21:14 | Сообщение # 1472 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Quote (Andrew) Пробуйте уменьшить ток, усиление,...
Наоборот, пробуют вкручивать полное усиление по всем каналам.... чтобы у шахтеров золотые зубы увидеть... А Вы говорите чуйку грубить...
Сообщение отредактировал янукович - Вторник, 14.02.2012, 21:18 |
| |
|
|
| ewstep | Дата: Вторник, 14.02.2012, 22:43 | Сообщение # 1473 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline

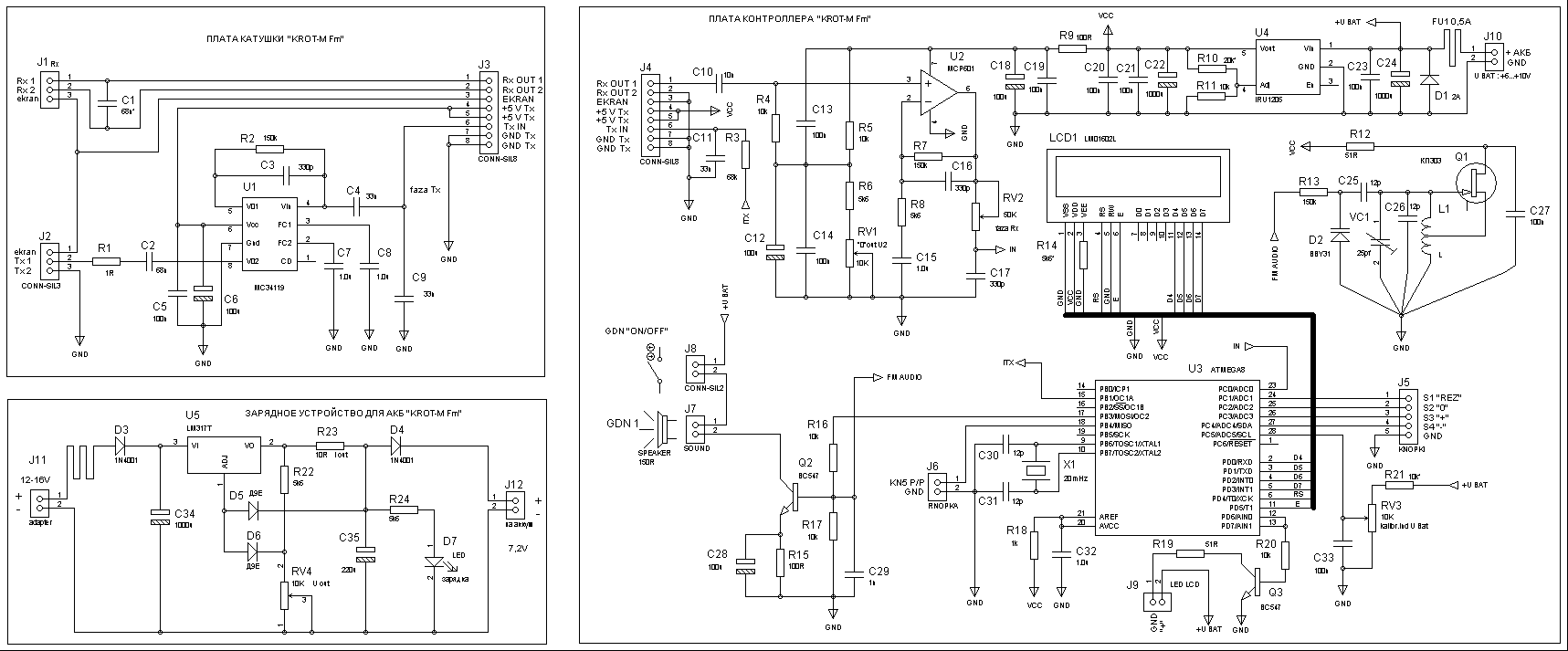

| Вот набросал схему Крота-М каким он мне видится, теперь по свободе плату разведу и попробую ради любопытства.
|
| |
|
|
| Ded | Дата: Вторник, 14.02.2012, 23:33 | Сообщение # 1474 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (ewstep) каким он мне видится,
и нам дайте посмотреть (видео) когда соберете
выслушай всех,но сделай по своему
|
| |
|
|
| янукович | Дата: Среда, 15.02.2012, 00:19 | Сообщение # 1475 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Quote (ewstep) теперь по свободе плату разведу
Скорее освобождайтесь и приступайте к полноценным экспериментам.
На свободе лучше чем в заточении
|
| |
|
|
| Anjey | Дата: Среда, 15.02.2012, 11:15 | Сообщение # 1476 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| тоже розвожу плату(всьетаки хочу свою..сначала на дип елементах)... какая разница в марке процессора ????... гдето читал на форуме но поиск ненаходит  завис на АТмеге ведь на схеме два обозначения
|
| |
|
|
| Andrew | Дата: Среда, 15.02.2012, 16:08 | Сообщение # 1477 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (ewstep) Вот набросал схему Крота-М каким он мне видится
За дело взялись профессионалы!
Желательно резистор поставить последовательно с С4 около 10к (можно переменник) им же удобно регулировать ток TX
Звук теперь будит очень громкий, метров на 100..)
|
| |
|
|
| bliznecvy | Дата: Среда, 15.02.2012, 17:05 | Сообщение # 1478 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| ewstep, респект за проделаную работу! Позвольте пару полезных замечаний по схеме.
R8- желательно менбше 1кОм, можно подстроечник.
RV2 -20 kOm, а С17- 1000 пкф. ссылаясь на Andrew.
Спасибо за внимание.
|
| |
|
|
| SergM-76 | Дата: Среда, 15.02.2012, 19:34 | Сообщение # 1479 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| ewstep,
Зачем придумывать велосипед он уже давно придуман КРОТ и так замечательный. Зачем ФМ лепить, уши нам одни даны на всю жизнь их и поберечь надо-бы. Я видел Экстеру в работе у неё покрякивания бывают самопроизвольные и это фирменный прибор, а Крот в работе зависит от того как ты его настроишь, а там есть что настраивать сам прибор настроить очень легко, а вот катушку попотеть придется, а там кабель и разъём. А плату под ДИП см. на стр 98 сообщение № 1467 с последними доработками от Andrew.
Anjey,
Меги 8 разные ДИП - 28пин, ЧИП - 32пин, Есть 8 и 16 мГц. Вот в этом то и разница. Смотри датащиты. Не забивайте себе голову и другим тоже собирайте как есть и всё будет в порядке.Добавлено (15.02.2012, 19:34)
---------------------------------------------
ewstep,
Плата и Схема
|
| |
|
|
| SergM-76 | Дата: Среда, 15.02.2012, 19:40 | Сообщение # 1480 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| ewstep
|
| |
|
|
| хохол | Дата: Среда, 15.02.2012, 20:31 | Сообщение # 1481 |
 Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Поздравляю всех обитателей сего форума с 100 ой страницей.И как бы не злились Андроны и Циклоны это получился
самый посещяемый форум-а это а чем то говорит.Спасибо Андрею как организатору и вдохновителю.Будем ждать продолжения.
|
| |
|
|
| ewstep | Дата: Среда, 15.02.2012, 21:31 | Сообщение # 1482 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Спасибо всем за комментарии.
Quote (Andrew) Желательно резистор поставить последовательно с С4 около 10к (можно переменник) им же удобно регулировать ток TX
Предусмотрен в виде R3 плате контроллера
Quote (Andrew) Звук теперь будит очень громкий, метров на 100..)
Та нет, обычный - метров на 10 , задача стояла не в громкости, а в неубиваемости схемы за счет ограничения тока эмиттера транзистора по постоянке ( например в штекере наушников, дернул провод веткой - коротнуло на ходу ...) и развязка питания динамика - теперь от батареи на прямую , чтобы минимизировать помехи от него остальной схеме, которая теперь изолирована от его помех классным стабилизатором .
Quote (bliznecvy) R8- желательно менбше 1кОм, можно подстроечник.
Нет - у меня будут применяться резонансные катушки и им как раз.
Добавлено (15.02.2012, 21:31)
---------------------------------------------
Quote (bliznecvy) RV2 -20 kOm, а С17- 1000 пкф. ссылаясь на Andrew.
Моя цепочка по параметрам эквивалентна авторским - емкость меньше в три раза, а сопротивление больше - то на то, но номиналы в схеме более однообразные, хотя кондер можно и на штуку влепить.
Quote (SergM-76) Зачем придумывать велосипед он уже давно придуман КРОТ и так замечательный. Зачем ФМ лепить, уши нам одни даны на всю жизнь их и поберечь надо-бы. Я видел Экстеру в работе у неё покрякивания бывают самопроизвольные и это фирменный прибор, а Крот в работе зависит от того как ты его настроишь
Я ни чего не придумываю и если в программировании я профан и полностью завишу от автора, то в аналоговой схемотехнике МД я разбираюсь и делаю так, как сам считаю для меня лучше - свобода творчества. FM у всех без исключения моих МД , хоть моей, хоть чужой разработки является основным каналом звука - опция, а динамик и наушники в штекер - аварийный вариант ( батарейки в приемнике сели - наушники с него - в штекер МД, провод ушей оборвался - включил на динамик), а так всегда (95% времени копа) хожу только с FM на одном ухе. И потребляет трансмиттер три - четыре мА и пульсаций по питанию вообще не дает. Очень удобно например ночью, в стремных местах, или когда копаешь с напарником среди толпы зевак - мы с сыном все четко слышим на своих приемниках и пояснять друг другу вслух ничего не нужно, а для остальных тишина и покой - душевная жаба у них от тишины меньше травмируется, а от того - меньше пристают с вопросами о "ЗОЛОТЕ" .
Quote (SergM-76) а там есть что настраивать сам прибор настроить очень легко, а вот катушку попотеть придется, а там кабель и разъём
Ну сделать стабильную я смогу, славо богу не первый десяток, кабель в моем варианте - любой доступный ширпотреб - шесть - восемь жил в общем экране, влияния его на работу ни какого, как и штекера, так как усилитель у меня будет в самой катушке и наводок на Рх по кабелю не будет и в помине, многократно проверено на практике, в моих Сусликах в катушках стоит приемный усилитель Рх, автогенератор Тх и два фазовращателя на операционниках - сводится и работает изумительно, чтобы приматывать кабель к штанге забыл давно, так слегка обвил, чтоб за ветки не цеплялся и вперед. Тут будет также.
Quote (SergM-76) А плату под ДИП см. на стр 98 сообщение № 1467 с последними доработками от Andrew.
Спасибо за готовое, но я беру только то - что сам не в состоянии изваять ( программу ), все остальное будет разрабатываться под дизайн корпуса "с нуля" какой придумаю, может выйдет так, что мне удобнее будет треугольная плата ? С начала - общий дизайн МД, а под него все остальное - так прикольнее, хоть и на много сложнее... Еще нужно придумать как по красивше и эффективнее солнечные батареи вписать в интерьер, где удобнее анатомически установить кнопки, развесовку ...
Сообщение отредактировал ewstep - Среда, 15.02.2012, 21:54 |
| |
|
|
| Andrew | Дата: Среда, 15.02.2012, 21:54 | Сообщение # 1483 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (ewstep) Quote (Andrew)
Желательно резистор поставить последовательно с С4 около 10к (можно переменник) им же удобно регулировать ток TX
Предусмотрен в виде R3 плате контроллера
R3 само собой, он совместно с С9 ФНЧ, а я рекомендую добавить после этого фильтра еще резистор последовательно с С4.
Уменьшает уровень гармоник, особенно полезен для не резонанса.
|
| |
|
|
| ewstep | Дата: Среда, 15.02.2012, 21:57 | Сообщение # 1484 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Добавлю постоянный резистор, не проблема. При изготовлении подобрал им один раз оптимум и залил на веки вечные. от него и фаза Тх сильно зависит, не только уровень, проверю когда будет в металле, а в схемы и платы заложу максимум регулировок, не понадобиться подстроечник - впаяю на его место постоянный номинал.
Сообщение отредактировал ewstep - Среда, 15.02.2012, 22:00 |
| |
|
|
| SergM-76 | Дата: Среда, 15.02.2012, 21:58 | Сообщение # 1485 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| ewstep,
У меня плата крепится к ЖК-дисплею и к корпусу на двух 35мм болтиках через втулки. И неважно какой корпус дисплей все равно к корпусу лепить будете. Корпус брал от тепловодомера серийный № 0104-002. Туда и кнопки влезли и еще можно 3 или 4 аккумулятора от сотовых засунуть.
|
| |
|
|
|
|
