| Anjey | Дата: Среда, 08.02.2012, 00:25 | Сообщение # 1441 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Доброго времени суток уважаемые форумчане

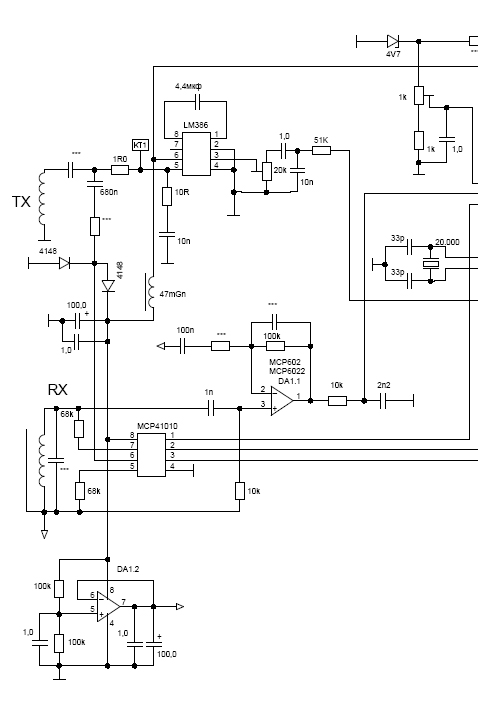

Вот хочу вступить в вашы ряды "щастливого обладателеля КРОТА-М" примите пожалуйста
Решыл собирать предпочтительней на СМД комплектухе
прошу вашей помощи нашел на станицах форума разводку Plata_krot-new-.lay
делал ли на ней ктото ? или лудше зделать с подстроечниками как у Ded
Спасибо за ответ
Сообщение отредактировал Anjey - Среда, 08.02.2012, 00:27 |
| |
|
|
| Andrew | Дата: Среда, 08.02.2012, 11:26 | Сообщение # 1442 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (Anjey) или лудше зделать
Вам выбирать. Все платы рабочие.
|
| |
|
|
| Anjey | Дата: Среда, 08.02.2012, 12:08 | Сообщение # 1443 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| Спасибо Вам за быстрый ответ! делаю Plata_krot-new-.lay
|
| |
|
|
| шукач | Дата: Четверг, 09.02.2012, 11:47 | Сообщение # 1444 |
 Генерал-майор
Группа: Пользователи
Сообщений: 274
Статус: Offline
| Anjey, КАК УСПЕХИ?
|
| |
|
|
| fraer | Дата: Четверг, 09.02.2012, 12:22 | Сообщение # 1445 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| Андрей исправ Как просто прошивать микроконтроллер, об этом можно прочитать здесь ссылка не доступна.
|
| |
|
|
| Andrew | Дата: Четверг, 09.02.2012, 17:09 | Сообщение # 1446 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Исправил
|
| |
|
|
| fraer | Дата: Четверг, 09.02.2012, 20:05 | Сообщение # 1447 |
|
Сержант
Группа: Пользователи
Сообщений: 29
Статус: Offline
| токашто заметил, Новая **плата** под дип микросхемы. тоже ссылка недоступна.
|
| |
|
|
| SergM-76 | Дата: Четверг, 09.02.2012, 22:33 | Сообщение # 1448 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| fraer,
На стр 82 плата полностью под ДИП.
Собираешь как есть. Для новичков подстраиваешь R1 и R2,на плате вместо них подстроечник многооборотный показания вольтметра близко к 0 т.е. от 0 до 5мВ без катушки. Затем подсоединяешь настроенную катушку и всё работает без проблем. А катушка уже другая тема. Сводить катушку стандартно но без посторонних монеток и железок у меня не получилось может опыта мало, но это так для обшего развития. На столе по воздуху в статике 5руб - 32см ВДИ 79-81, я считаю это круто.Добавлено (09.02.2012, 22:33)
---------------------------------------------
Andrew,
Cпасибо за прекрасный аппарат. Для новичков самое то. Жду тепла для выхода на реальный грунт. Вопрос по катушке (эллипс) почему не сводится без посторонних металлических предметов экран ТХ фольга из китайского антенного кабеля.
|
| |
|
|
| Andrew | Дата: Четверг, 09.02.2012, 23:12 | Сообщение # 1449 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (fraer) Новая **плата** под дип микросхемы. тоже ссылка недоступна.
Исправил
Quote (SergM-76) На столе по воздуху в статике 5руб - 32см ВДИ 79-81, я считаю это круто.
Я бы не советовал гнаться за дальностью по воздуху - нужно делать очень стабильную катушку..
Quote (SergM-76) почему не сводится без посторонних металлических предметов
Причин много, не удачные соотношения количества витков обмоток, паразитные емкости между СХ и RX, паразитные емкости кабеля, разьема и самой платы. Остаточное не сведение можно попытаться убрать RC цепочками между TX и RX. У меня хорошо получилось включением конденсатора между TX и RX правда катушка DD.
Всем рекомендую к весне сделать,кто еще не успел, еще и DD катушку.)
|
| |
|
|
| bliznecvy | Дата: Четверг, 09.02.2012, 23:34 | Сообщение # 1450 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Плата под ДИП корпуса микросхем с подстроечниками. Удобна в настройке.
Сообщение отредактировал bliznecvy - Пятница, 10.02.2012, 01:18 |
| |
|
|
| Andrew | Дата: Четверг, 09.02.2012, 23:48 | Сообщение # 1451 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (bliznecvy) Плата ДИП с подстроечниками. Удобна в настройке.
Резистор для подстройки тока TX лучше поставить после С11, так меньше фаза будит меняться при настройке!
И еще построечные резисторы в фазо-вращающей и на ток tx лучше уменьшить до 30 ком а в усилителе увеличить до 2.2ком. А вообще плата мне понравилась. Сделайте эти доработки и будит то что надо!
|
| |
|
|
| bliznecvy | Дата: Пятница, 10.02.2012, 00:32 | Сообщение # 1452 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Andrew, спасибо за полезную информацию. Учту.
fraer, извините, имелось ввиду под ДИП корпуса микросхем.
|
| |
|
|
| SergM-76 | Дата: Пятница, 10.02.2012, 11:58 | Сообщение # 1453 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Доработанная плата под ДИП ЭЛЕМЕНТЫ.
|
| |
|
|
| bliznecvy | Дата: Пятница, 10.02.2012, 20:26 | Сообщение # 1454 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| SergM-76, неплохо... Вопрос Вам SergM-76 (касаемо выложеной печати) и наверно всем участникам, оправдано-ли
использовать нестабилизированное , хотя и повышенное питание МС34119? Вчем фишка?
Сообщение отредактировал bliznecvy - Пятница, 10.02.2012, 22:50 |
| |
|
|
| SergM-76 | Дата: Пятница, 10.02.2012, 22:59 | Сообщение # 1455 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| bliznecvy,
оправдано-ли использовать нестабилизированное , хотя и повышенное питание МС34119? Вчем фишка?
Точно сказать не могу, делал плату для эксперимента с параллельным резонансом ТХ. У меня мало опыта с изготовлением катушек. Я в конце-концов понял что переделки являются недоделками собирать надо как есть. А плату подправлю под последовательный резонанс ТХ.
|
| |
|
|
