по схеме
|
|
| onlins | Дата: Суббота, 24.03.2012, 14:02 | Сообщение # 1771 |
 Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Добрый день есть ли у кого печатка под dip компоненты и список деталей по новой схеме?
|
| |
|
|
| SergM-76 | Дата: Суббота, 24.03.2012, 16:36 | Сообщение # 1772 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| onlins,
Вот такая печать под ДИП устроит.
|
| |
|
|
| onlins | Дата: Суббота, 24.03.2012, 16:52 | Сообщение # 1773 |
|
Рядовой
Группа: Пользователи
Сообщений: 10
Статус: Offline
| Печать устроит. А списка деталей нет? Хотелось бы фото этой платы с двух сторон если есть возможность.
|
| |
|
|
| SergM-76 | Дата: Суббота, 24.03.2012, 18:01 | Сообщение # 1774 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| onlins,
На печатке все детали подписаны кроме микросхем меги 8, мср 601, мс 34119, и конденсаторов С1 и С0 которые подбираются к катушки.
|
| |
|
|
| gafner2289 | Дата: Воскресенье, 25.03.2012, 09:29 | Сообщение # 1775 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| Здравствуйте, вопрос кто-нибудь пробовал подключать стандартную катушку от MD GARRLET ACE-250 кольцо и возможно на ней добиться нормального результата?
|
| |
|
|
| SergM-76 | Дата: Воскресенье, 25.03.2012, 09:38 | Сообщение # 1776 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| gafner2289,
А что у тебя получается с катушкой от MD GARRLET ACE-250 кольцо. Хотелось бы знать, а то я заказал катуху ни как не дождусь, ато может и не ждать вовсе.
|
| |
|
|
| gafner2289 | Дата: Воскресенье, 25.03.2012, 11:07 | Сообщение # 1777 |
|
Рядовой
Группа: Пользователи
Сообщений: 11
Статус: Offline
| я сам хотел её купить она самая дешовая. Так вы не знаете?
|
| |
|
|
| dsasa | Дата: Воскресенье, 25.03.2012, 15:10 | Сообщение # 1778 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Почти закончил Крота, осталось разъемы подпаять, динамик. Можно ли использовать катушку от Терминатора? У меня катушка DD 27см, сведение 50мв конденсаторы не заливал стоят на плате.
|
| |
|
|
| Andrew | Дата: Воскресенье, 25.03.2012, 18:39 | Сообщение # 1779 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (gafner2289) кто-нибудь пробовал подключать стандартную катушку от MD GARRLET ACE-250
Раз молчат значит не подключали. Нужно самому пробовать и рассказать.
Quote (dsasa) Можно ли использовать катушку от Терминатора?
Вроде у Терминатора есть средняя точка на землю в TX, если ее нельзя отключить - то нельзя, не меняя схему раскачки Крота.

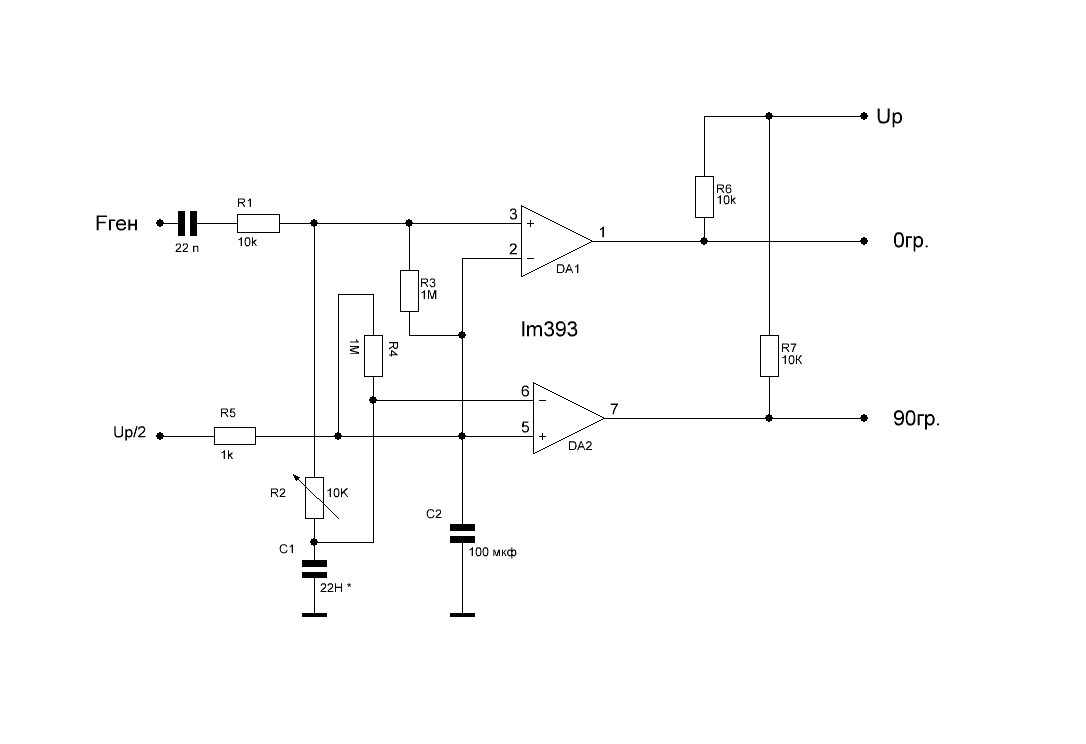

Что там с автогенератором? Могу предложить такую схему (еще не проверял).
|
| |
|
|
| dsasa | Дата: Воскресенье, 25.03.2012, 18:58 | Сообщение # 1780 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Подключил катушку от Терминатора. Среднюю точку на ТХ откинул. На выходе 6-й ноги меандр. Свел катушку на Терминаторе двумя монетками до 5мв - все равно на 6 ноге меандр. Посмотрел осцилом прямо на РХ - 760мВ.
В чем может быть дело, может кто то сталкивался? На Терминаторе катушка работает отлично. Разница по частоте 250Гц
|
| |
|
|
| Ded | Дата: Воскресенье, 25.03.2012, 19:37 | Сообщение # 1781 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) Что там с автогенератором?
дела идут
выслушай всех,но сделай по своему
|
| |
|
|
| Andrew | Дата: Воскресенье, 25.03.2012, 19:50 | Сообщение # 1782 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (dsasa) В чем может быть дело, может кто то сталкивался? На Терминаторе катушка работает отлично. Разница по частоте 250Гц
250 гц это разница в Терминаторе или Кроте? Пробуйте частотой TX вверх вниз. Потом усиление, ток...

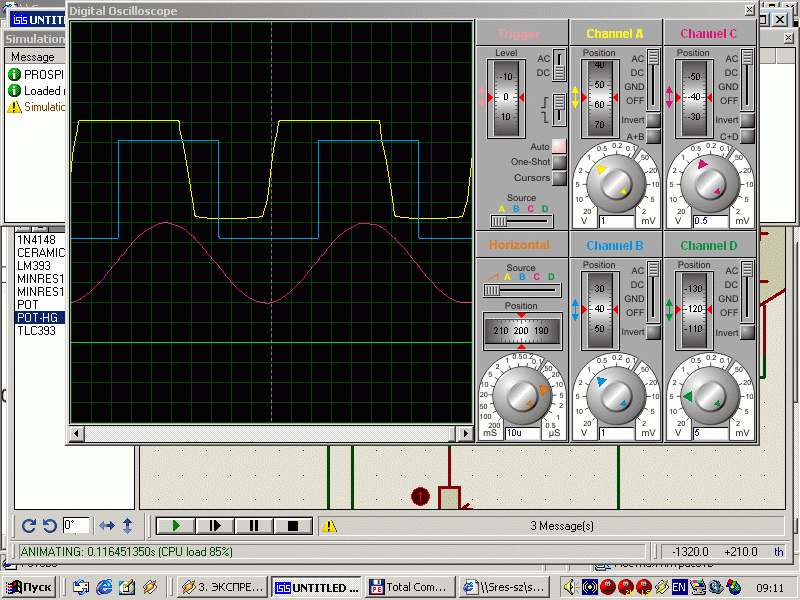

Красивые осциллограммы..
|
| |
|
|
| янукович | Дата: Понедельник, 26.03.2012, 06:25 | Сообщение # 1783 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Внедрил автогенератор от Леонида в печатную плату "Крота". Что получилось, смотрите сами. Крепко не ругайте, я простой любитель
Пока удалил...
Сообщение отредактировал янукович - Понедельник, 26.03.2012, 17:11 |
| |
|
|
| Ded | Дата: Понедельник, 26.03.2012, 11:24 | Сообщение # 1784 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| давайте для начала с генератором определимся какой делать для теста,а то будут сплошные непонятки,а после теста кому что нравится
выслушай всех,но сделай по своему
|
| |
|
|
| Andrew | Дата: Понедельник, 26.03.2012, 17:49 | Сообщение # 1785 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline

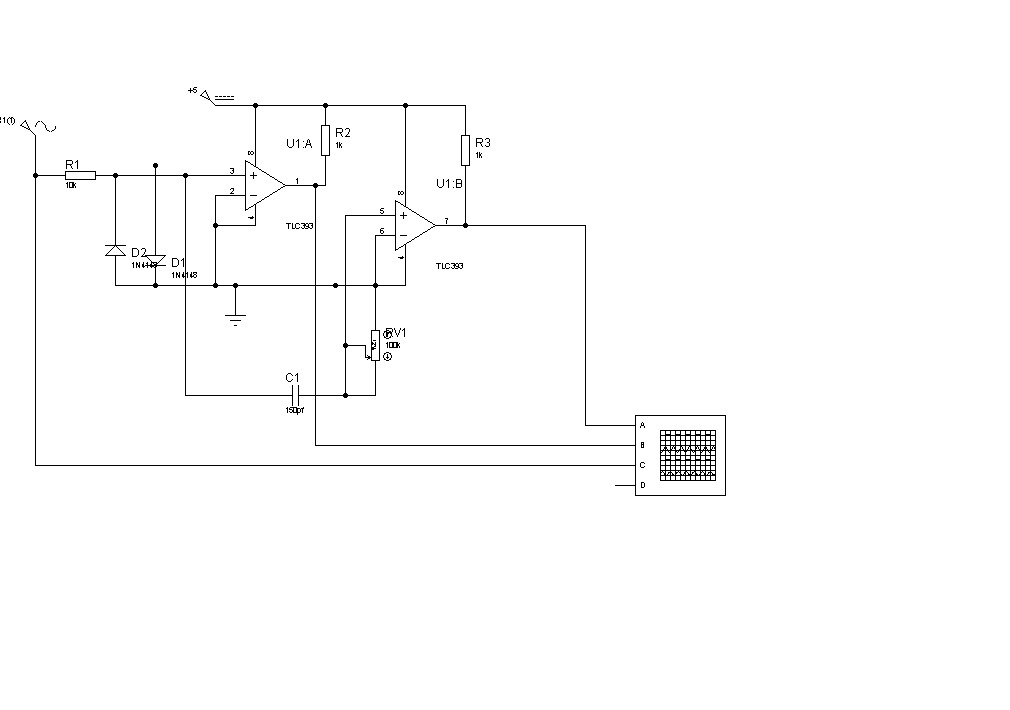

| Предлагаю для начала сделать так. Исправленная. Можно питать непосредственно от аккумуляторов через резистор ~50 ом.
|
| |
|
|
