по схеме
|
|
| Ded | Дата: Понедельник, 26.03.2012, 18:19 | Сообщение # 1786 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline

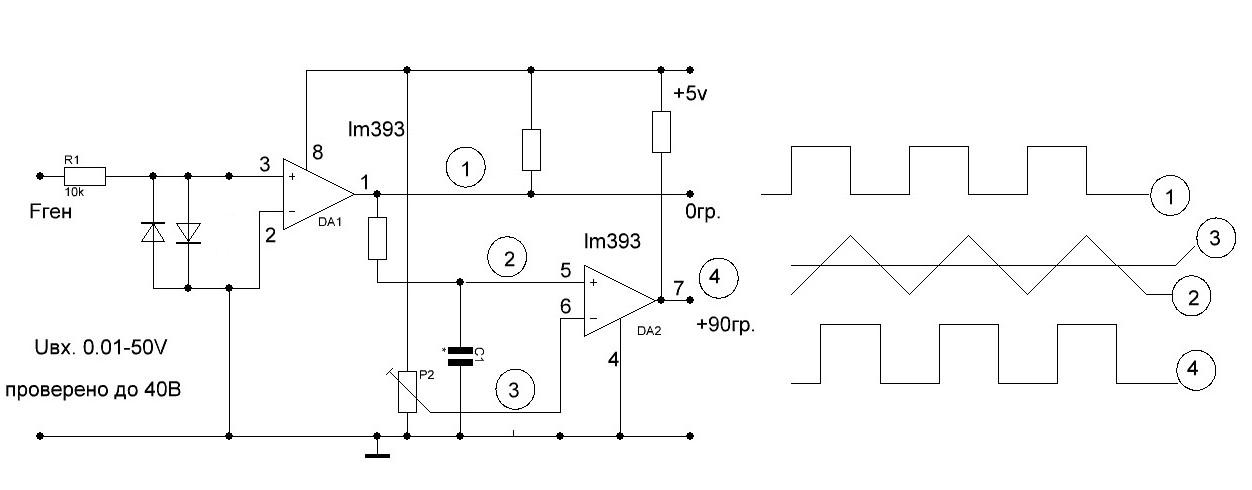

| к фотографии #1786 ,просто посмотреть
продолжение следует ...
значит делаем на генераторе от эльдорадо ?
выслушай всех,но сделай по своему
Сообщение отредактировал Ded - Понедельник, 26.03.2012, 18:22 |
| |
|
|
| SergM-76 | Дата: Понедельник, 26.03.2012, 22:27 | Сообщение # 1787 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
А что даст автогенератор хотелось бы знать. Что улучшится в работе Крота.Добавлено (26.03.2012, 22:27)
---------------------------------------------
Andrew,

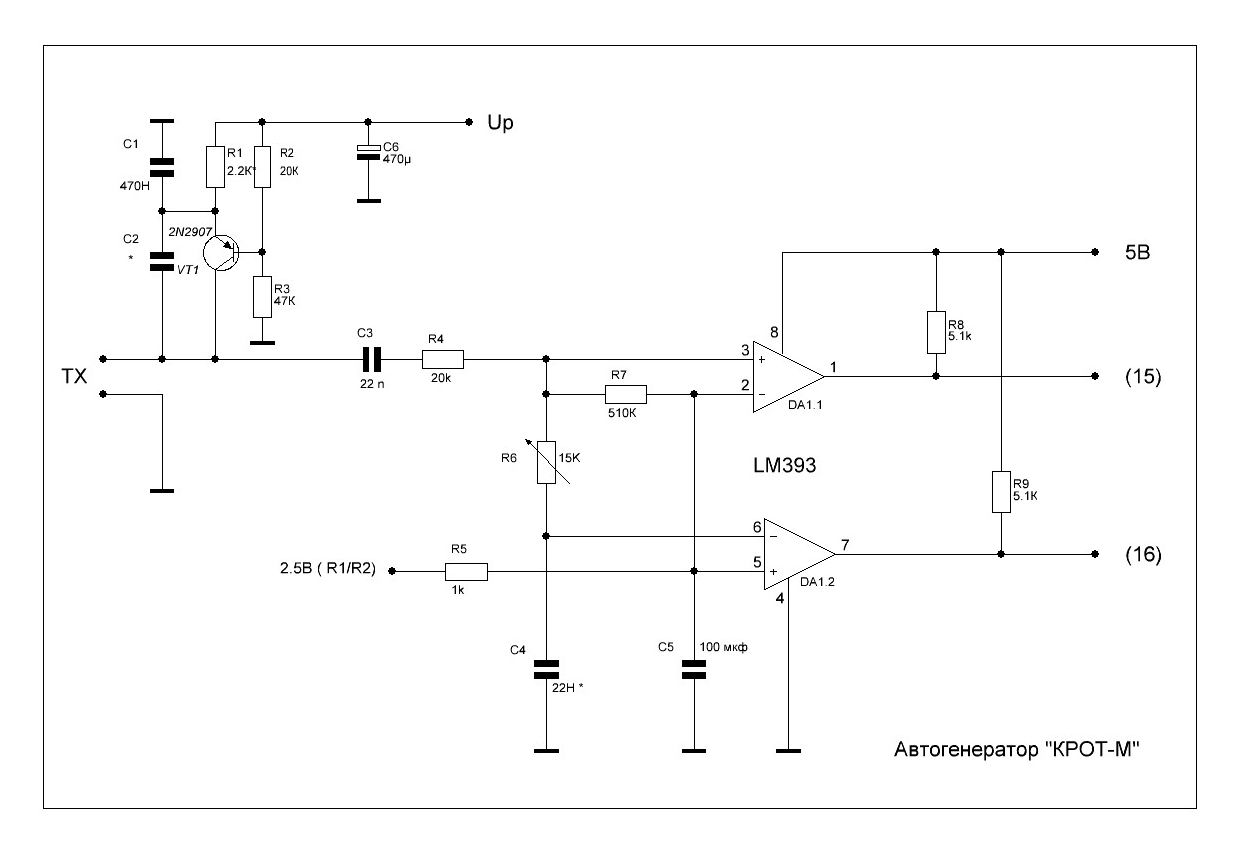

Вы в схеме напутали Р3 и Р4 в параллель включили надо бы исправить а то люди так и собирать будут а это проблемы кому они нужны.
|
| |
|
|
| Andrew | Дата: Понедельник, 26.03.2012, 22:41 | Сообщение # 1788 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Есть предположение увеличиться стабильность катушки..
Схемку подправил.
|
| |
|
|
| ewstep | Дата: Вторник, 27.03.2012, 07:59 | Сообщение # 1789 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Quote (Andrew) Есть предположение увеличиться стабильность катушки..
Врядли автогенератор тут чемто поможет, на мой взгляд вся стабильность катушки упирается в ее конструктив - термо-механическую стабильность системы.
Сообщение отредактировал ewstep - Вторник, 27.03.2012, 08:05 |
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 08:56 | Сообщение # 1790 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote Есть предположение увеличиться стабильность
Quote
вся стабильность катушки упирается в ее конструктив - термо-механическую стабильность системы.
Согласен,что стабильность резонансной системы датчика зависит от конструктивных решений .Но давайте
немного подумаем...У системы с накачкой от кварца(или как в кроте от тактовой через таймеры) нету никакой обратной связи ,которая отслеживает любые изменения фазы излучаемого сигнала. В случае применения автогенератора,который кроме сигнала на датчик,выдает и сигналы управления (0, 90гр.)вся система охвачена некой связью,т.е. изменения фазы излучаемого сигнала будут происходить вместе с изменениями управляющих сигналов и,что и должно приводить к более стабильной работе.Предположение ewstep-а о том ,что неучитывается фазовые изменения приемной катушки заслуживают внимания,но надо учитывать,что здесь жесткая механическая связь и изменения будут почти равными и не выходить за пределы диапазона допустимых значений(т.е. все температурные изменения будут одинаково влиять и на ТХ и на RX).Теоретически может немного сдвигатся шкала ВДИ(предположение ewstep-а),но это скорее вопрос к andrew,так как принцип обработки в его ведении...
Короче- надо пробывать.Я как только выздоровлю(кошачий грипп однако  ) доделаю все в комплексе.У нас сегодня падает снег(уже накидало 15 см).Так что до реального копа еще далеко
Сообщение отредактировал Leon666 - Вторник, 27.03.2012, 09:09 |
| |
|
|
| ewstep | Дата: Вторник, 27.03.2012, 09:14 | Сообщение # 1791 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Есть еще нюансы, например: при использовании катушек на разные рабочие частоты - прийдется каждый раз перенастраивать фазовращатели грязными руками тут же в поле, как вам такое? Тоесть - либо делать все катушки на одну и ту же частоту , либо фазовращатели и автогенератор ставить в катушках и работать на любой частоте . И даже если мы поставим все в катушки - все будет правильно, но - НО : при разной рабочей частоте - будет разная ширина фазовых окон черных и цветных мишеней, тоесть при более высокой рабочей частоте шкала ВДИ для цветных мишеней будет более сжатой, по сравнению с катушкой на пониженной рабочей частоте и соответственно для каждой катушки будет своя шкала ВДИ мишеней, так как контроллер не учитывает таких перетрубаций - не очень гут. Тоесть в случае Крота - самым разумным есть вариант , когда автогенератор с фазовращателями на основной плате, но все катушки делать на одну стандартную частоту, например как наиболее универсальную : 10 кГц. Кстати - атогенератору требуется стабильное и не шумное питание , тоест нужен свой стабилизатор - упретесь в низкое напряжение питания МД, так как при схеме из Тессоро вы много при плюс 5-7 вольт не выжмете - потребуется накачка контура через отвод от части витков - все нужно учитывать до того как.
P.S. Выздоравливайте поскорее, а то будет как у меня - весна пришла нежданно
Сообщение отредактировал ewstep - Вторник, 27.03.2012, 09:27 |
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 09:24 | Сообщение # 1792 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote Тоесть - либо делать все катушки на одну и ту же частоту , либо фазовращатели и автогенератор ставить в катушках и работать на любой частоте .
Вообще-то в кроте есть система сохранения профилей,при небольшой доработке эта проблема снимется,но как вариант имеет право на жизнь.
Quote так как при схеме из Тессоро вы много при плюс 5-7 вольт не выжмете -
В классическом тесоро Эльдорадо автоген питается от 8 вольт и никто не жалуется .Или вы хотите из Крота сделать Анкера с киловольтным размахом?Low-Drop-ы еще выпускают...
Quote а то будет как у меня - весна пришла нежданно
Спасибо за пожелания,но у нас похоже весн будет нескоро
Сообщение отредактировал Leon666 - Вторник, 27.03.2012, 09:42 |
| |
|
|
| Andrew | Дата: Вторник, 27.03.2012, 10:39 | Сообщение # 1793 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (ewstep) Кстати - атогенератору требуется стабильное и не шумное питание , тоест нужен свой стабилизатор
Я не совсем согласен насчет стабилизатора, скажу так "желателен но не обязателен".
|
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 10:56 | Сообщение # 1794 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Не помешает..
Сообщение отредактировал Leon666 - Вторник, 27.03.2012, 13:12 |
| |
|
|
| Andrew | Дата: Вторник, 27.03.2012, 14:35 | Сообщение # 1795 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Тогда аккумулятор должен быть 12 в и более. А если ставить все что не помешает, то это будит уже не Крот..)
|
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 14:40 | Сообщение # 1796 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Тогда литий-ионку аккум и преобразуй.
|
| |
|
|
| ewstep | Дата: Вторник, 27.03.2012, 16:42 | Сообщение # 1797 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| На мой взгляд - чтобы не усложнять прибор и получить хорошие параметры и повторяемость - разумнее все-таки без автогенератора, а просто вынести в катушку штатный усилитель Тх на МС34119 с раскачкой от контроллера как обычно, но усилитель дополнить подстроечным резистором точной установки фазы для данной катушки и качать им не последовательный, а параллельный контур, чтобы небыло требований к качеству кабеля и внутреннему сопротивлению источника питания. Просто, стабильно и требований к питанию и кабелю никаких. Смена катушек в поле - без последующей подстройки, что еще нужно в пределах этой схемы?
Тх обычная, только мотается в четыре провода одновременно.
А если хочется более точной синхронизации, чтобы она учитывала все флуктуации фазы в передающем тракте, то необходимо добавить катушку связи (ДРП) с Тх и отправить с нее сигнал на контроллер. Но для такого способа синхронизации - контроллер должен и генерировать частоту Тх и синхронизироваться не внутренне, а от катушки связи с Тх. Так мы и гальванически развяжем( при необходимости) контроллер с Тх и получим максимально точную ( без учета Рх ) синхронизацию МД.
Сообщение отредактировал ewstep - Вторник, 27.03.2012, 16:51 |
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 16:45 | Сообщение # 1798 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| И фазу потом в поле и крутить?Когда она на солнышке уйдет..
Сообщение отредактировал Leon666 - Вторник, 27.03.2012, 16:47 |
| |
|
|
| ewstep | Дата: Вторник, 27.03.2012, 16:53 | Сообщение # 1799 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Если она на солнышке на столько уходит чтобы крутить, то такая катушка ни к одному МД не подойдет, нужно делать стабильнее, иначе это глюк на палочке.
|
| |
|
|
| Leon666 | Дата: Вторник, 27.03.2012, 16:58 | Сообщение # 1800 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Осталось только бросить клич"Все за стабильными катушками!"(фирму вставите сами). Надоело,честное слово,что на МД4,что здесь начинается тоже самое.Не забывайте - вместе с водой вы можете выплеснуть и ребенка
|
| |
|
|
