по схеме
|
|
| bliznecvy | Дата: Понедельник, 16.07.2012, 15:48 | Сообщение # 2326 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Ushkuj напечатайте своему другу материал из главы НАСТРОЙКА и файл Описаание режимов работы-МЕНЮ.
|
| |
|
|
| Ushkuj | Дата: Вторник, 17.07.2012, 08:11 | Сообщение # 2327 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Да все ему напечатал, просто он спрашивает -111мВ это нормально или нет
|
| |
|
|
| янукович | Дата: Вторник, 17.07.2012, 08:30 | Сообщение # 2328 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Нет, это не нормально. В меню "коррекция нуля", нужно выставить "0".
|
| |
|
|
| AliG | Дата: Вторник, 17.07.2012, 18:10 | Сообщение # 2329 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| до этого дня я не видел ни одного фирменного прибора!!!...вчера знакомый купил прибор ..минилабку X тёрку.....и я увидел что должно быть на самом деле...прошу прощение автору прибора..минелаб свои 35см оправдал полностью... Крот подойдёт только для пляжа и не более...для крота нужна большая катушка...около 30 см в диаметре...усиление по минимуму...добиваться 30 см на этой катухе и усё..хватит... он берёт на 20 см в глубину....не экранируйте фольгой не сведёте..так как для адекватной работы надо экранировать тх и рх.....без корпуса тоже не обойтись...любая небольшая деформация ведёт к катастрофическим изменениям настроек( не преувеличиваю) ...и так с залитой катухой и не залитой петлёй я свел в ноль свою пятую катуху(эта последняя)...х и У в пределах 50 разбаланс катухи 20 мв...чуйка на пятак 23 см....кручу петлю в разные стороны..делаю разбаланс в 400мв...чуйка около 30...вди то же самое..фазу при этом не крутил....дальше хуже...ложу обратно петлю....х. у в прелах 50 мв..разболанс 20 мв..начинаю крутить R5.....вот тут я ни как не могу понять...как это при сбалансированной катушки при кручение р 5 идёт разбаланс?!..ну до ладно...в общем довожу этим р 5 свою катуху до 500 мв...с помощью петли и мелкой шайбочки довожу катуху до 100 мв....и полный бред....х и у в пределах нормы..порядка 400 ..крот ноет ка потерпевший... частотой можно сделать так что бы не хныкал...опять же либо не выстовить после этого вди нормально ли бо чуйка падает либо опять начинает хныкать...короче бред.....взял я этот минелаб в руки....говорю хозяину..поставь чуйку на всю...он поставл....ни хрипов ни писков я не услышал...короче у меня ща залита катуха... разбаланс катухи 0 или 20мв. х, у в порядке 200...чуйка по воздуху около 23 см с катухой диаметром 20 см..в грунте 15-17 см на пятак ссср
Добавлено (17.07.2012, 18:10)
---------------------------------------------
может автор объяснить...от чего зависит дальность и стабильность катухи??!!!.....кабелей перепробывал три разновидностей и обсолютно все себя одинаково вели при разности их подключения( то есть при залитой катушке.. крутя кабель туда сюда...разбаланс менялся от 50 до 500 мв в зависимости от типа кабеля...а это в свою очередь влияло на чуйку и на глубину обнаружения и вди в том числе....это бред!!.....мои показания и заметки проводились в течении месяца...если вы хотите прибор с со стабильной чуйкой...делайте диаметр не меньше 25 см..обезательно в каком нибудь корпусе...
Сообщение отредактировал AliG - Среда, 18.07.2012, 10:53 |
| |
|
|
| Andrew | Дата: Вторник, 17.07.2012, 19:21 | Сообщение # 2330 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Был на отдыхе потому не отвечал на письма и в "личку"..
Quote (AliG) может автор объяснить...от чего зависит дальность и стабильность катухи??!!!
Дальность (в основном) зависит от диаметра катушки , тока TX и чувствительности приемного тракта.
А вот стабильность катушки это целое "искусство" и тот кто этим владеет у того прибор(ы) работают нормально. Напомню, сам я не силен в изготовлении катушек, не то бы что руки кривые, а душа не лежит к механическим работам.)
Есть общие требования, есть любительские технологии, хотя наверное технологий столько сколько любителей.
Они (технологии) не однократно описаны и здесь и на других форумах. Это правильное количество витков RX и TX и их резонансов, это правильная пропитка-заливка, как самих катушек так и всего конструктива целиком, это правильная экранировка самого датчика..
И конечно кабель - разьем, тоже очень важный момент! ( о чем не однократно здесь писалось)
Quote (AliG) крутя кабель туда сюда...разбаланс менялся от 50 до 500 мв
Такое не куда не годиться...(
Опять спрашивают сколько витков мотать..
Я уже писал делайте TX где- 40-50 и RX где-то 150-200 ( частоту подбирать контурными конденсаторами ) про диаметр провода уже все написано..
Экранировать лучше графитом все катушку.
|
| |
|
|
| янукович | Дата: Вторник, 17.07.2012, 20:13 | Сообщение # 2331 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| AliG, Нарисуйте пожалуйста как Вы подключали датчик к блоку.
|
| |
|
|
| AliG | Дата: Среда, 18.07.2012, 10:47 | Сообщение # 2332 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| первый вариант
|
| |
|
|
| AliG | Дата: Среда, 18.07.2012, 10:49 | Сообщение # 2333 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| второй вариант...более правильный....четыре жилы из них три в экране и всё в общем экране
|
| |
|
|
| AliG | Дата: Среда, 18.07.2012, 10:50 | Сообщение # 2334 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| самый нормальный вариант....три жилы каждая в своём экране...два экранированных провода идут на рх(горячий конец посажен на экран в катушке) и один экранированный провод идёт на тх и один без экрана
|
| |
|
|
| Andrew | Дата: Среда, 18.07.2012, 11:39 | Сообщение # 2335 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (AliG) три жилы каждая в своём экране...два экранированных провода идут на рх(горячий конец посажен на экран в катушке) и один экранированный провод идёт на тх и один без экрана
Не совсем понятно "горячий конец посажен на экран в катушке"
Я бы сделал так: две жилы на RX, экраны на экран катушки. Третья жила на горячий TX экран на голодный конец TX. Со стороны платы все экраны на земле.
|
| |
|
|
| янукович | Дата: Среда, 18.07.2012, 12:34 | Сообщение # 2336 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

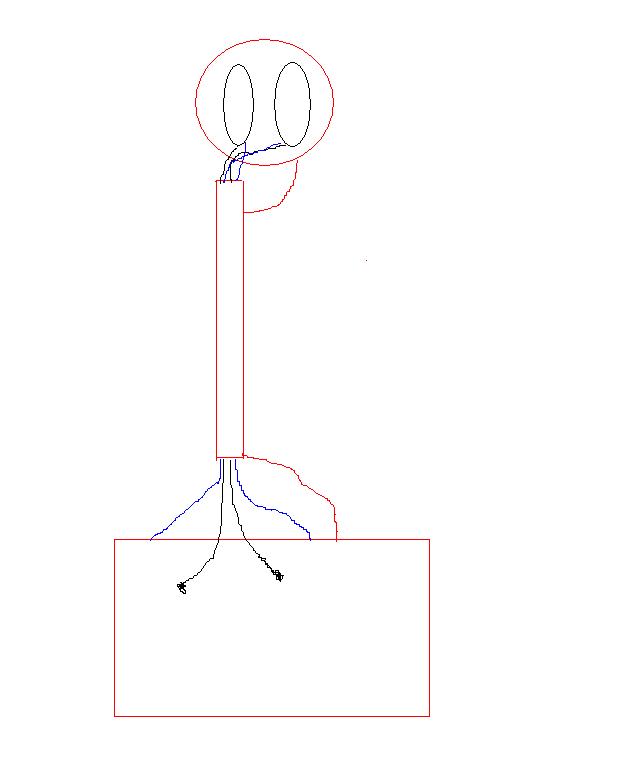

| Я также пробовал по-разному. Пока остановился на таком варианте. Кабель две жилы, каждая в своем экране (экраны изолированные друг от друга).
|
| |
|
|
| Andrew | Дата: Среда, 18.07.2012, 13:20 | Сообщение # 2337 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (янукович) Пока остановился на таком варианте.
Не совсем понял куда идут концы экрана провода RX?
Я бы экран катушки и второй провод обмотки RX подключил к экрану провода RX и этот же экран за землю платы....
|
| |
|
|
| AliG | Дата: Среда, 18.07.2012, 15:08 | Сообщение # 2338 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline

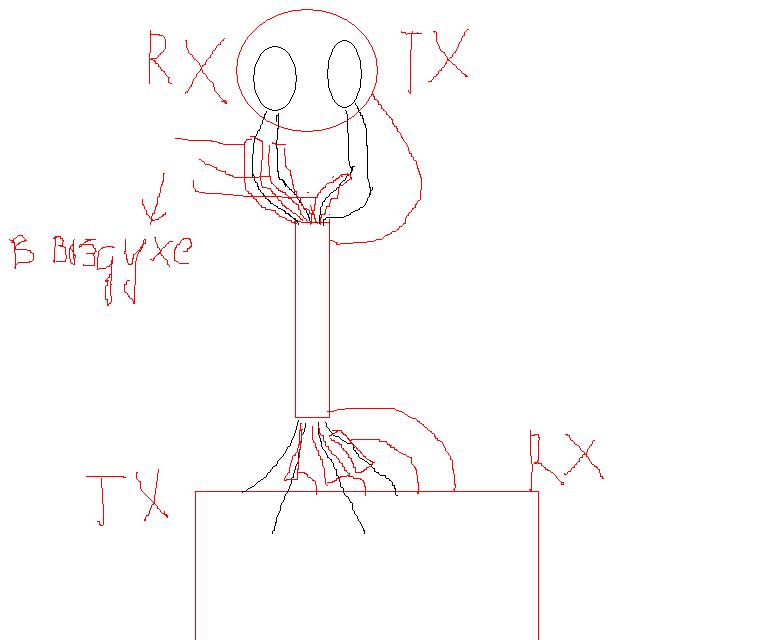

| в данный момент меня устроил третий вариант....один конец экрана холодного провода рх со стороны катухи остаётся висеть в воздухе...горячий провод рх имеет свой экран и этот экран подпаен к графитному экрану всей катушки....со стороны платы все экраны на землю Добавлено (18.07.2012, 15:08)
---------------------------------------------
Я также пробовал по-разному. Пока остановился на таком варианте. Кабель две жилы, каждая в своем экране (экраны изолированные друг от друга).
если у вас на рисунке экраны в месте со стороны катушки..тогда со стороны платы как минимум какой то конец должен висеть в воздухе?..я так понял что если этого не сделать то замкнутый виток получается
|
| |
|
|
| янукович | Дата: Среда, 18.07.2012, 17:44 | Сообщение # 2339 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Да, все правильно, экраны и холодные концы все вместе спаянные в датчике. В корпусе, экран ТХ кабеля к земле. Экран РХ в воздухе (в корпусе ни к чему не подключен).
|
| |
|
|
| Ushkuj | Дата: Четверг, 19.07.2012, 08:59 | Сообщение # 2340 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Раз пошла речь о подключениях катушки, тогда помогите определится куда подключить экран с 5 ноги разъема
|
| |
|
|
