по схеме
|
|
| янукович | Дата: Четверг, 19.07.2012, 09:16 | Сообщение # 2341 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Наверное к земле.
|
| |
|
|
| Andrew | Дата: Четверг, 19.07.2012, 10:25 | Сообщение # 2342 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline

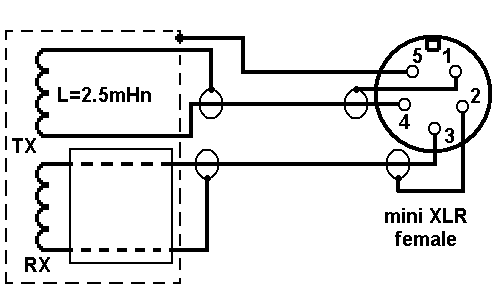

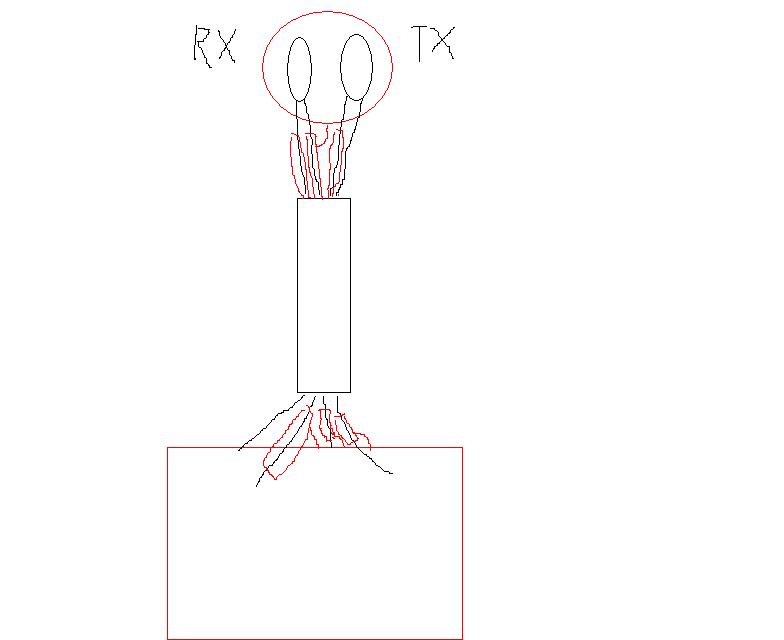

| Quote (янукович) куда подключить экран с 5 ноги разъема
Туда же куда и 2.
А что за катушка?
Интересно было бы узнать о результатах эксперимента..
|
| |
|
|
| Armatal6278 | Дата: Четверг, 19.07.2012, 18:13 | Сообщение # 2343 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| А такую вот статейку по правилам экранирования почитать не пробовали?
http://www.elart.narod.ru/articles/article10/article10.htm
|
| |
|
|
| Ushkuj | Дата: Пятница, 20.07.2012, 11:18 | Сообщение # 2344 |
|
Рядовой
Группа: Пользователи
Сообщений: 7
Статус: Offline
| Катушка Нел Торнадо 12х13" для аси, надеюсь в выходные запущу
|
| |
|
|
| diesel | Дата: Суббота, 21.07.2012, 00:30 | Сообщение # 2345 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| катушка DD 55витков 0.5жыла, конденсатор 0.220 заганяю в резонанс частота гдето 8500 - 8700 максимум што выходит 27 вольт но при етом ток 99Ма, и больше никак. в чем проблема? или так пойдет ? без катушки ток 28Ма
Сообщение отредактировал diesel - Суббота, 21.07.2012, 00:41 |
| |
|
|
| TCB | Дата: Суббота, 21.07.2012, 12:46 | Сообщение # 2346 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2792
Статус: Offline
| Quote (diesel) больше никак. в чем проблема?

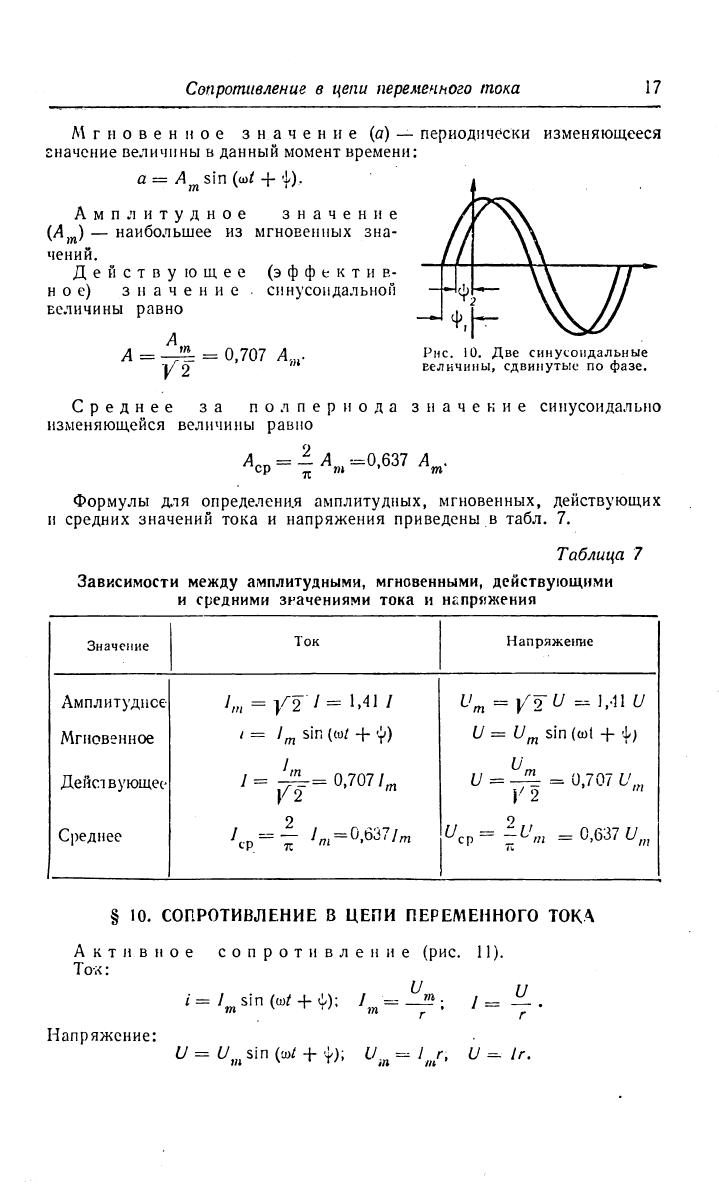

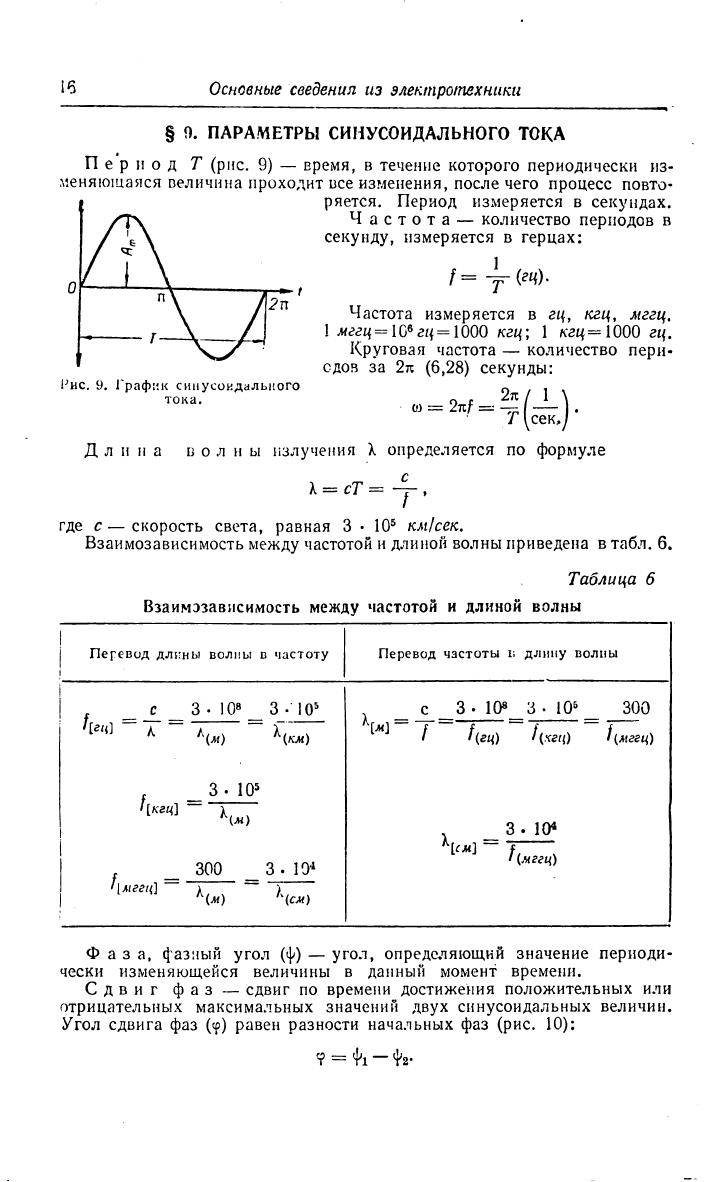

Дело в том, что каждый меряет тем, что у него есть из приборов не указывая чем измерял. При этом получается что каждый выкладывает результат в своих "попугайчиках", а остальные пытаются их сравнить со своими. Надо обязательно указывать чем проводилось измерение: если осциллографом - то это двойное амплитудное (размах), если вольтметром - то это действующее значение. При этом можно будет хоть как то сравнивать полученные результаты.
Для Вашего случая, если измеряли вольтметром, то размах - 27*2*1,41=76,41В
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| diesel | Дата: Суббота, 21.07.2012, 13:07 | Сообщение # 2347 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| TCB спасибо за нормальный ответ, теперь все на своих местах. мерял цыфровым мультиметром выходит 27в а по стрелочному 18в. хотя можно добится и до 35в по цифровому правна на большей чистоте 15МГЦ и с меншей йомкостю, но тогда ток больше 110Ма и крот уходит в перезагрузку.
|
| |
|
|
| AliG | Дата: Суббота, 21.07.2012, 17:00 | Сообщение # 2348 |
|
Полковник
Группа: Пользователи
Сообщений: 157
Статус: Offline
| это не крот уходит в перезагрузку...а стабилизатор нагревается так что крот уходит в перезагрузку..))
|
| |
|
|
| Balon | Дата: Четверг, 26.07.2012, 11:36 | Сообщение # 2349 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Прошу помощи.
Датчик:
Резонансный, кольцо 200мм.
ТХ-110в. 0,4мм.
Сомр-36в. 0.4мм.
RX-210в. 0,25мм.
Приборы:
Осц.-С1-73
Мультиметр DT9207.
Проблема:
TX резонанс-8,5 Кгц.Пытаюсь настроить RX но не могу найти резонанс.На выводе 6 усилителя NE5534 в диапазоне от 5Кгц до 15Кгц меняется только частота,амплитуда сигнала не меняется.Единственное что на частоте близкой к резонансу ТХ, меняется
форма импульса.Если включить RX вместо ТХ то резонанс получается около 7Кгц.А с нормальным включением ничего не получается.  Настройки производил согласно инструкции на главной странице правда не совсем понятно настраивать резонанс RX нужно с включеной компенсирующей обмоткой или нет?Буду очень благодарен за
более подробную инструкцию (для чайников и лучше в картинках  ) по настройке датчика.
|
| |
|
|
| bliznecvy | Дата: Четверг, 26.07.2012, 18:30 | Сообщение # 2350 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Balon, катушки при настройке надо разнести на 0,5м. или вместо С1 поставить 10ком. А подключить RX на место TX, вообще милое дело, так можно определить и даже подстроить резонанс уже собранной и залитой катушки с помощью кондеров. Поиск резонанса можно производить и с CX.
Осцилографом лучше смотреть на 3й ноге ОУ т.к. датчик еще не сведен и ОУ легко может находиться в насыщении и изменения амплитуды не увидите. Дальше Вас ждет интересный
процесс сведения датчика! Вот здесь как-раз сначала минимальный сигнал на 3й ноге, потом на 6й ноге. Удачи. Спасибо за внимание.
|
| |
|
|
| Balon | Дата: Пятница, 27.07.2012, 08:24 | Сообщение # 2351 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| bliznecvy.Спасибо.Буду пробовать.Действительно кто-то сказал что этот процесс напоминает шаманство .Но тем не менее нужно добить его или он добьет меня.Опыт в электронике какой ни какой есть,а вот с контурами не дружу.А по сему уже две недели топчусь на одном месте.
|
| |
|
|
| Andrew | Дата: Пятница, 27.07.2012, 10:58 | Сообщение # 2352 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (Balon) Резонансный, кольцо 200мм.
ТХ-110в. 0,4мм.
А зачем так много витков? Я бы намотал в 2 раза меньше тогда и в СХ будет меньше витков...
Quote (Balon) Опыт в электронике какой ни какой есть
Катушка это скорее механика..)
|
| |
|
|
| Leon666 | Дата: Среда, 01.08.2012, 03:55 | Сообщение # 2353 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| скорее сопрамат..
|
| |
|
|
| Balon | Дата: Среда, 01.08.2012, 13:14 | Сообщение # 2354 |
|
Рядовой
Группа: Пользователи
Сообщений: 12
Статус: Offline
| Оказывается до сведения датчика еще далеко.Крот у меня "поет",ВДИ скачет от +70 до
-70 даже без датчика и с закороченым на землю входом.ОУ-NE5534.Косяков нет.Плата Автора,прошива 8.Подскажите в чем может быть дело?И если кого не затруднит выложить фото крота(диплея) в режимах Х и Y (желательно во всех режимах),при сведенном датчике.Спасибо.
|
| |
|
|
| bliznecvy | Дата: Среда, 01.08.2012, 18:39 | Сообщение # 2355 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Balon, выставте 1\2U на 6й ноге ОУ, усилеие RX на входе и ток в TX на минимум. X&Y Вам пока никчему. Подключайте катушку и займитесь сведением. Первоначально 200-500мв достаточно, потом добьете. Настройте фазу, еще сведение, теперь поднимаем Ку до стабильной, без глюков работы, ток в TX тоже можно прибавить. Досвести катушку-200-500мв самое то. Если фаза настроена, сведение внорме X-Y сами займут свои значения и Вам они уже по барабану.И на грунт! Спасибо за внимание.
Сообщение отредактировал bliznecvy - Среда, 01.08.2012, 18:40 |
| |
|
|
