| и в завершение :
|
| |
|
|
| Ded | Дата: Вторник, 06.12.2011, 00:08 | Сообщение # 1067 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (ewstep) ничего не плывет.
с каким прибором работаете?
выслушай всех,но сделай по своему
|
| |
|
|
| Andrew | Дата: Вторник, 06.12.2011, 00:16 | Сообщение # 1068 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Если я не ошибаюсь ewstep автор МД "Суслик". Очень рад вас видеть в гостях у "Крота"! Спасибо вам за информацию!
Уверен будут вопросы по датчику..
|
| |
|
|
| bliznecvy | Дата: Вторник, 06.12.2011, 00:23 | Сообщение # 1069 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Andrew, есть мысли по поводу оперативной програмной привязке к фазе? Минимизация U сведения это хорошо, но ВДИ не учитывается, а оно уходит в сторону.
|
| |
|
|
| Ded | Дата: Вторник, 06.12.2011, 00:27 | Сообщение # 1070 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| "Суслик" кажется с автогенератором,а в таких приборах не так это заметно как у крота и подобных
выслушай всех,но сделай по своему
|
| |
|
|
| Andrew | Дата: Вторник, 06.12.2011, 00:33 | Сообщение # 1071 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Мысли есть, возможностей схемотехники маловато.. А как вы представляете физику программной привязке к фазе?
Я у себя вопрос температурного дрейфа сведения пока решил подстроечным резистором(уже писал выше),но это для кольца с фазой "90гр". Тот режим авто-сведения частотой конечно не решает проблему фазового ухода поэтому я и писал "пользоваться с пониманием"...
|
| |
|
|
| Andrew | Дата: Вторник, 06.12.2011, 00:37 | Сообщение # 1072 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (Ded) с автогенератором,а в таких приборах не так это заметно как у крота и подобных
Автогенератор здесь не причем, фаза плывет в RX.. Я суслика плохо знаю но все же я думаю если там фаза уплывет на 5-10 градусов это не фатально.. Хотя и для крота тоже...)
|
| |
|
|
| ewstep | Дата: Вторник, 06.12.2011, 00:37 | Сообщение # 1073 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Способ возбуждения Тх не влияет на термостабильность 2Д, по этому и не привязываемся к какому-то конкретному прибору. Моей задачей стояло механически и термически развязать жестко связанные и сведенные катушки 2Д от корпуса-носителя. С уважением ко всем присутствующим.
|
| |
|
|
| Andrew | Дата: Вторник, 06.12.2011, 00:40 | Сообщение # 1074 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Вот и я думаю почему не кто не спрашивает чем залиты катушки и особенно в местах пересечения DD?)
|
| |
|
|
| Ded | Дата: Вторник, 06.12.2011, 00:52 | Сообщение # 1075 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) чем залиты катушки и особенно в местах пересечения DD?)
вот Вы и спросили ,а мы ждем ответ автора
выслушай всех,но сделай по своему
|
| |
|
|
| ewstep | Дата: Вторник, 06.12.2011, 00:57 | Сообщение # 1076 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline

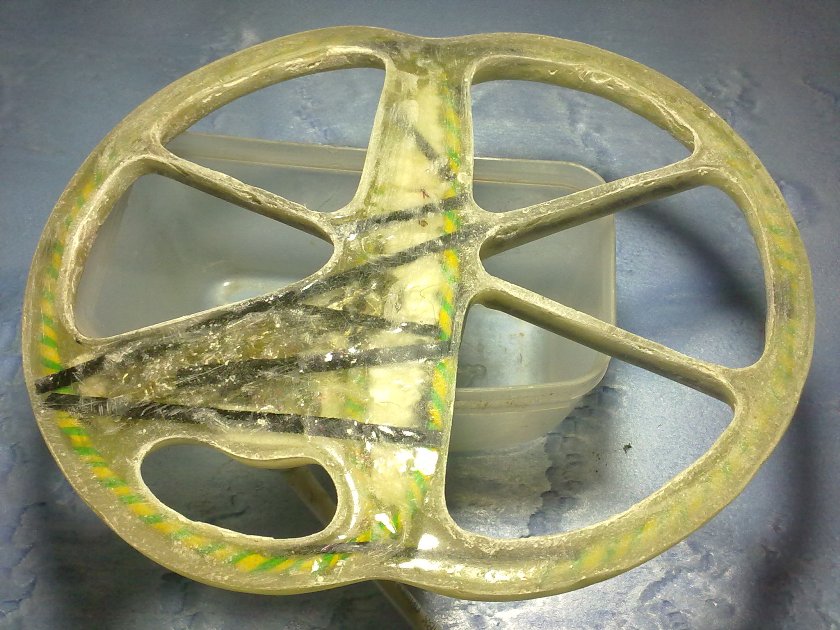

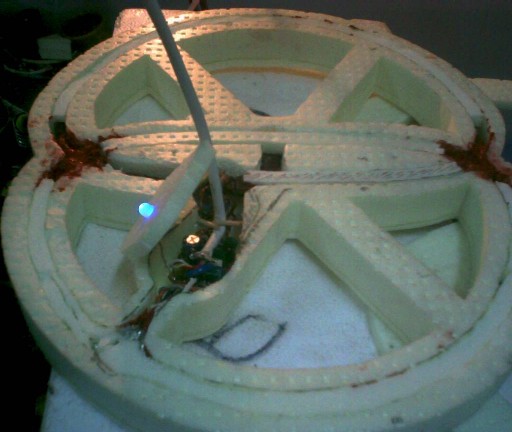

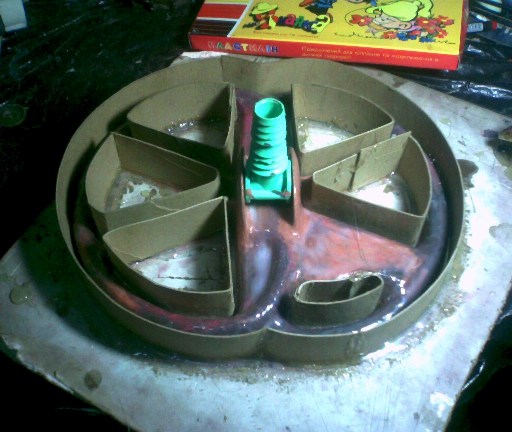

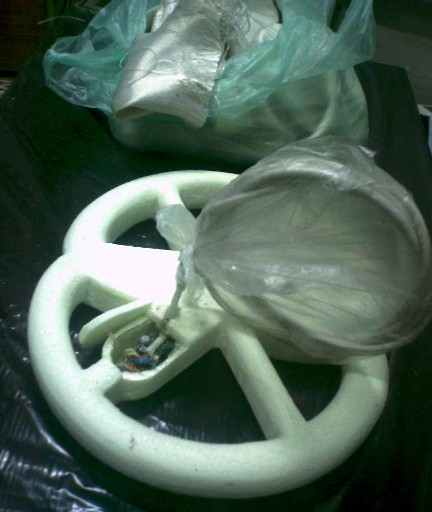

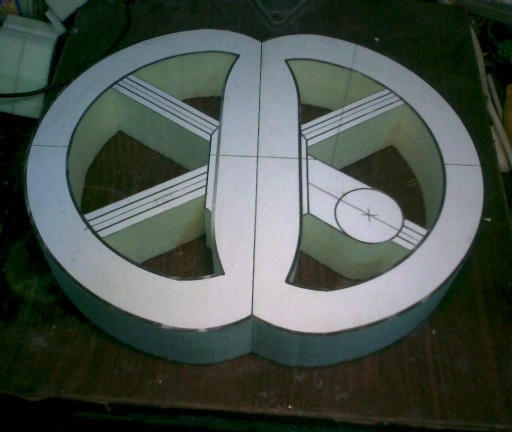

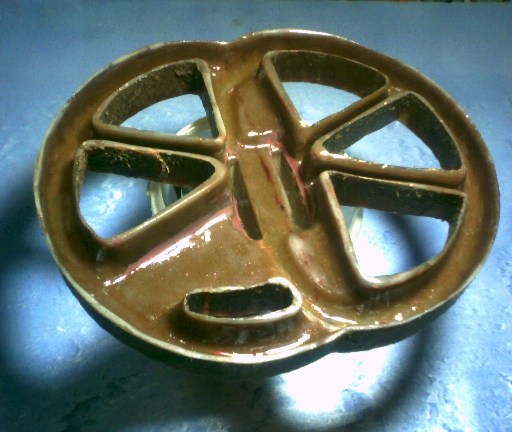

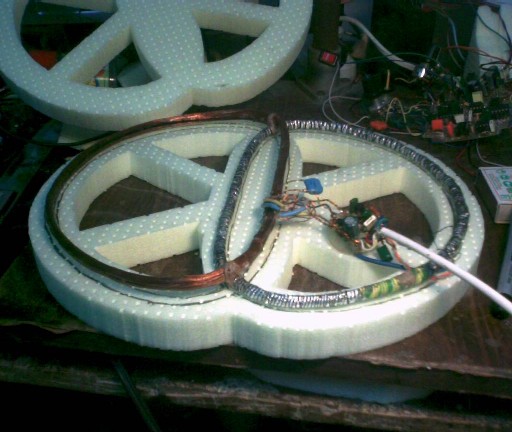

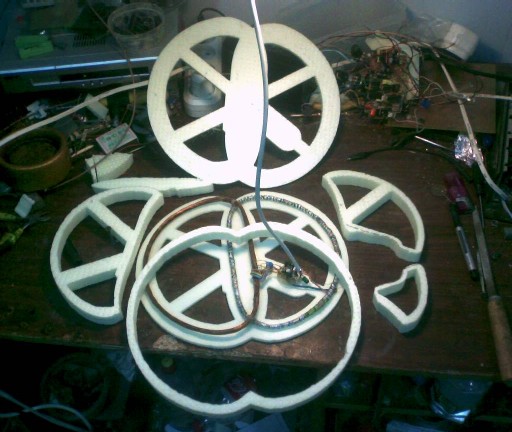

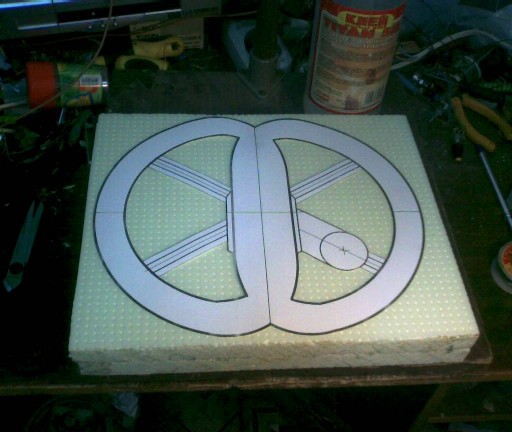

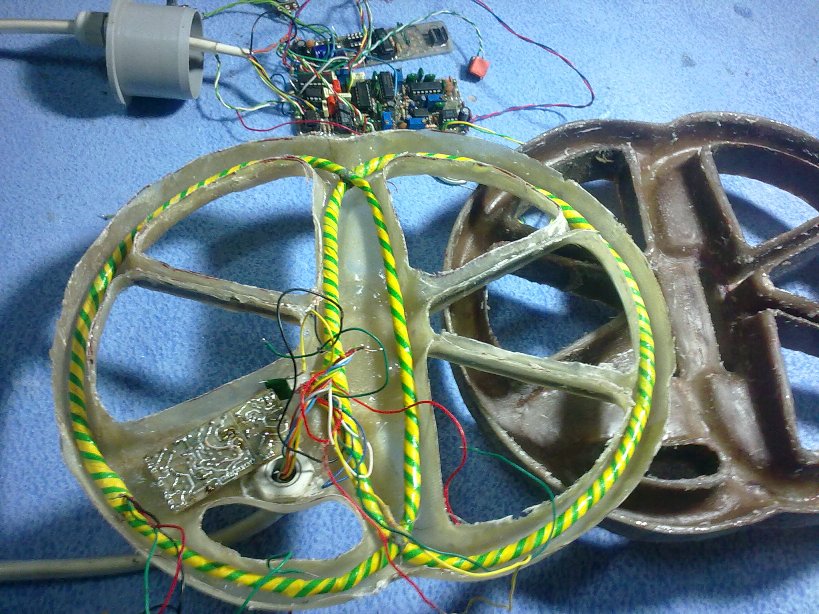

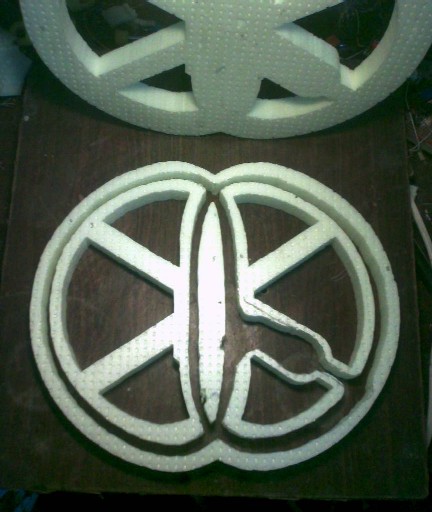

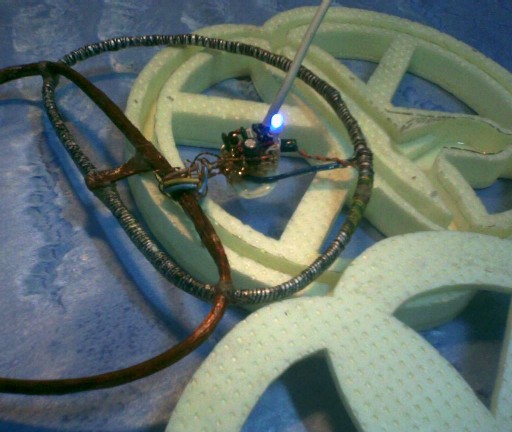

| Наверное в курсе. Катушки после намотки и настройки в резонанс - пропитаны эпоксидкой для жесткости и стабильности во времени ( сюда нужно грамм 50 всего и лучше применять импортную - качественную ), после полимеризации и термоциклирования путем прогрева феном для волос с последующим охлаждением раза три - четыре мы получаем термостабильные половинки 2Д. Затем экранирую, свожу и в местах пересечения половинок скрепляю их капроновой ниткой и пропитываю эту нитку эпоксидкой - необходимо с пол часа - час по осциллографу контролировать баланс 2Д , после чего уже эту - готовую 2Д влаживаю в корпус - носитель , просто ложу ее на дно и опять таки - только места пересечения половинок 2Д приклеиваю к корпусу силиконовым герметиком. Так и катушка в корпусе не болтается и тряска, удары и терморасширение корпуса не передаются на термостабильную 2Д. Но для подводных катушек эта технология не катит, так как получается не плохой поплавок. Для подводников лучше обычая заливка компаундом, как вариант :
|
| |
|
|
| ewstep | Дата: Вторник, 06.12.2011, 00:58 | Сообщение # 1077 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline

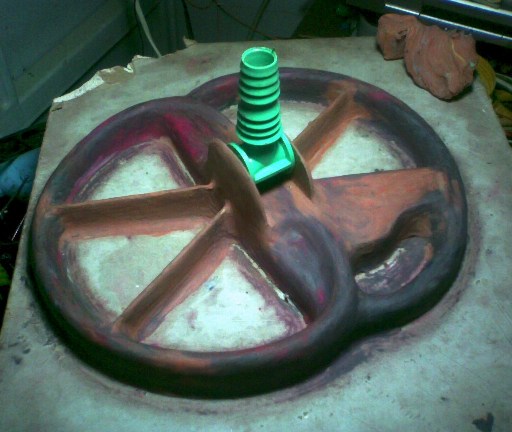

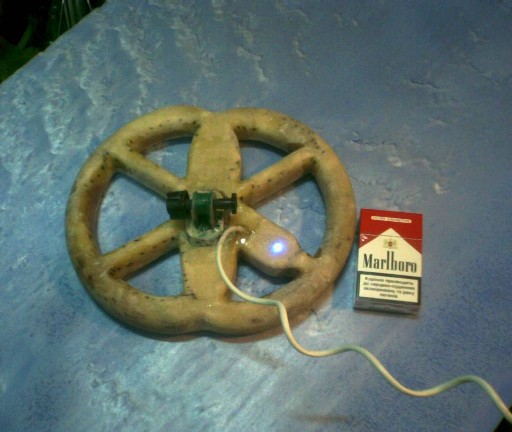

| не влезла :
|
| |
|
|
| bliznecvy | Дата: Вторник, 06.12.2011, 01:03 | Сообщение # 1078 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Физику не понимаю. Извините великодушно. Можно немного лирики? Есть идеальная катушка , т.е. фазовый сдвиг "0" и есть реальная катушка со своими паразитными емкостями и сдвигом по фазе, можно-ли вычесть этот сдвиг при калибровке? Спасибо за внимание. P.S. Катушка кольцо, тоже 90гр.
|
| |
|
|
| ewstep | Дата: Вторник, 06.12.2011, 01:19 | Сообщение # 1079 |
|
Лейтенант
Группа: Пользователи
Сообщений: 57
Статус: Offline
| Если позволите - я отвечу: в не резонансной катушке и катушке, работающей на частоте основного резонанса контура (без сдвига частот как например у Терминаторов и Тессор) ток всегда отстает от напряжения возбуждения на 90 градусов, хоть она 2Д, хоть кольцо - без разницы. Разница появляется тогда - когда например контур настроен на 10 кГц, а мы его извне ключем например накачиваем 9,5 кГц, тогда чем выше добротность этого контура - тем сильнее будет отличаться реальный сдвиг фазы тока контура Тх по отношению к фазе напряжения накачки. Тоесть - если контура Тх и Рх работают на частоте собственного резонанса, то ток в Тх ( напряжение на катушке Рх) будет отставать от напряжения накачки Тх примерно на 90 градусов не зависимо от типа IB системы : 2Д или кольцо.
От паразитных емкостей фазы контуров практически не зависят - не такие они и большие, от них зависит степень остаточного сведения при балансировке - чем выше паразитные емкости - тем больший несводимый без дополнительных железячек будет остаток на Рх, а чем больше железячек - тем резче катушка стает термо не стабильна, фазы тут не при чем.
Сообщение отредактировал ewstep - Вторник, 06.12.2011, 01:23 |
| |
|
|
| bliznecvy | Дата: Вторник, 06.12.2011, 01:29 | Сообщение # 1080 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Тоже небольшой опыт с катушкой кольцо. Спасибо ewstep.за подсказку о термоцикле!
А, то первое время(дня 3-4) после заливки на кат. нельзя было дышать.
|
| |
|
|
