Вопросы и ответы по КРОТу-2
|
|
| fedya_valki | Дата: Среда, 08.10.2014, 19:04 | Сообщение # 2446 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline

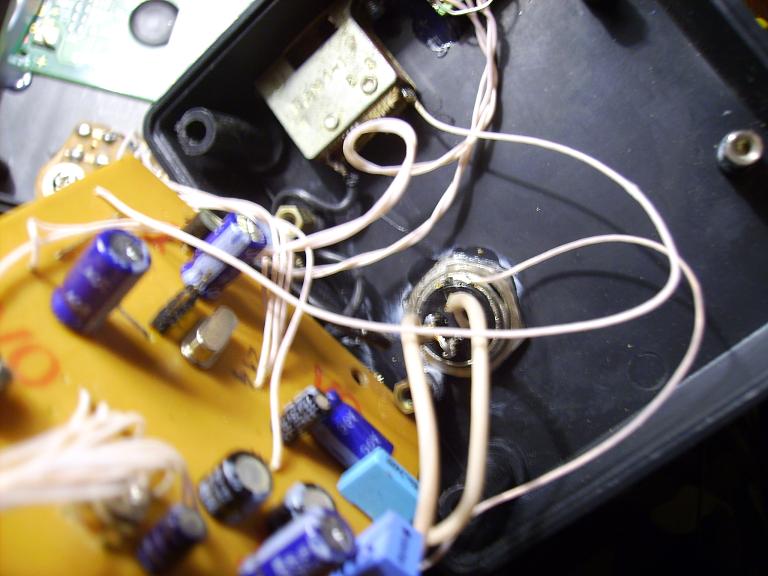

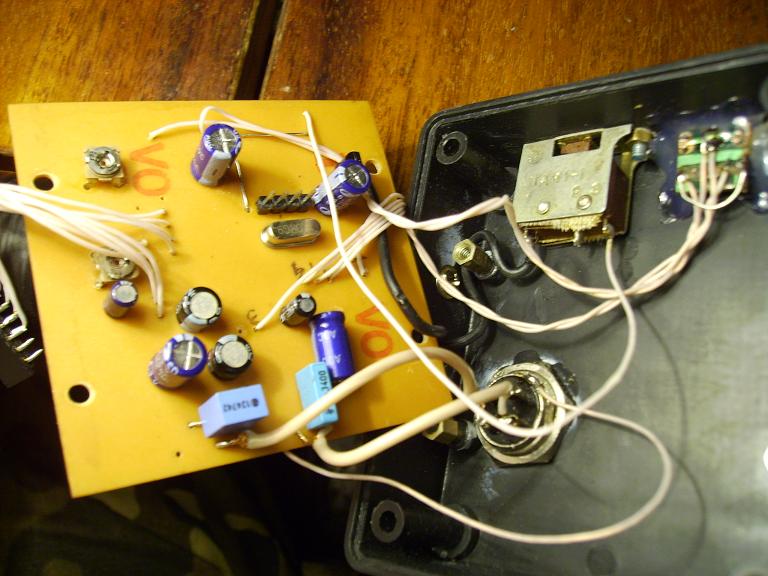

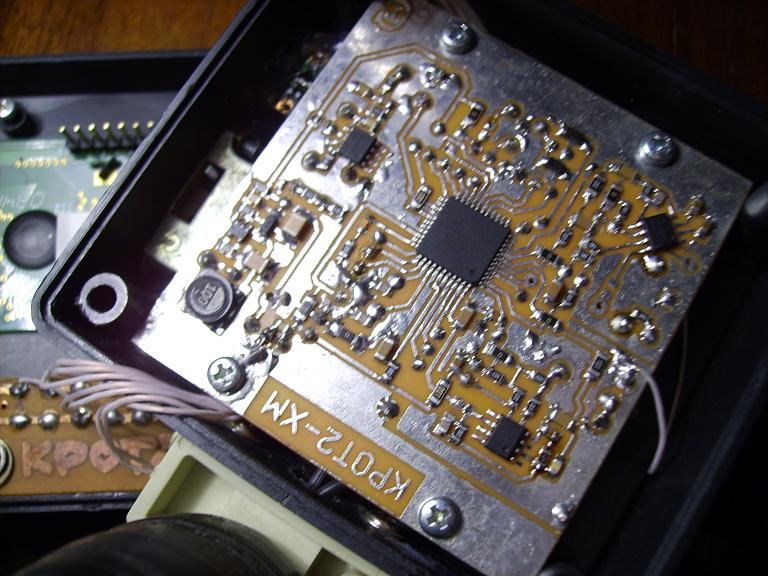

| Вот фотки потрохов моего    Крота
|
| |
|
|
| TCB | Дата: Среда, 08.10.2014, 20:35 | Сообщение # 2447 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2821
Статус: Offline
| fedya_valki, посмотрел фотки. Плохо видно как подключены провода к разъему - сигнальные RX, TX расположены рядом или по диагонали?
Вообще попробуй сигнальный RX отпаять от контакта - может разъем дерьмовый и идет утечка по пластмассе?
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| fedya_valki | Дата: Среда, 08.10.2014, 21:02 | Сообщение # 2448 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата TCB (  ) Плохо видно как подключены провода к разъему - сигнальные RX, TX
Распаивал так: 1-выход Тх, 2-земля Tx, 3-земля Rx, 4-вход Rx. Получилось рядом. Разъём 4-хштырьковый. Но по диагонали разнос будет на 1-1,5мм больше. Я не думаю что эти миллиметры уберут наводку в 200 с лишним милливольт. Завтра попробую отпаять от разъёма. Разъём, кстати облуживал и паял флюсом Ф-99, может через него течёт? Но это вроде специально для электроники флюс, бескислотный и без галогенидов. Без флюса разъём облудить нереально - там китайцы хз чем покрывают штырьки, канифолью нормально не облудишь и не пропаяешь.
|
| |
|
|
| TCB | Дата: Среда, 08.10.2014, 21:26 | Сообщение # 2449 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2821
Статус: Offline
| Цитата fedya_valki ( ) там китайцы хз чем покрывают штырьки
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| real | Дата: Среда, 08.10.2014, 22:26 | Сообщение # 2450 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| ОХХХ как вы глубоко в зад залезли в поисках зубов...
Если мы доживемся до момента, когда пластмасса начнет ток проводить. Считай все - женский половой орган. Хотя судя по работе к этому не просто идет, а бежит семимильными шагами.
|
| |
|
|
| fedya_valki | Дата: Среда, 08.10.2014, 22:31 | Сообщение # 2451 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата real ( ) ОХХХ как вы глубоко в зад залезли в поисках зубов...
Не, ну а что Вы посоветуете, где искать эти 200мВ с лишком, откуда они берутся?
У меня с датчиком показания сейчас меньше, чем без оного...
Чудес на свете не бывает, рано или поздно причина будет выявлена и устранена.
Сообщение отредактировал fedya_valki - Среда, 08.10.2014, 22:34 |
| |
|
|
| Andrew | Дата: Среда, 08.10.2014, 22:51 | Сообщение # 2452 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата TCB ( ) может разъем дерьмовый и идет утечка по пластмассе? |
| |
|
|
| Andrew | Дата: Среда, 08.10.2014, 22:53 | Сообщение # 2453 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата fedya_valki ( ) где искать эти 200мВ с лишком, откуда они берутся? |
| |
|
|
| fedya_valki | Дата: Среда, 08.10.2014, 23:15 | Сообщение # 2454 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) мне попадались разъемы которые имели сопротивление между контактами порядка сотен ком еще есть разъемы которые не паяются и их нужно паять кислородсодержащим флюсом и потом опять подобные проблемы ..
Мне стеклотекстолит попадался, нефольгированный, 10мм толщиной, сопротивление сотни килоом, между щупами несколько сантиметров.
Разъёмы паял Ф-99. Кстати, для автолюбителей - очень классно радиаторы паять - лучше всяких кислот паяльных и ортофосфорных. Я не знаю из чего там флюс сделан, но смачиваемость припоем обалденная, сам растекается и отверстие разъёма заполняет самотёком полностью
Цитата Andrew ( ) элементарно выставите ток в ноль программно и все будет ясно куда рыть далее..
Так программно выставляю ток в ноль - Крот пишет 0мВ-1мВ. При отключенном датчике
Сообщение отредактировал fedya_valki - Среда, 08.10.2014, 23:21 |
| |
|
|
| real | Дата: Четверг, 09.10.2014, 01:47 | Сообщение # 2455 |
|
Полковник
Группа: Пользователи
Сообщений: 195
Статус: Offline
| Цитата fedya_valki ( ) Не, ну а что Вы посоветуете, где искать эти 200мВ с лишком, откуда они берутся?
Просмотрите на всякий случай дорожки питания TX и RX.
А вообще - разложите задачу на 2 части. С начала RX, потом TX.
Сообщение отредактировал real - Четверг, 09.10.2014, 03:02 |
| |
|
|
| янукович | Дата: Четверг, 09.10.2014, 06:16 | Сообщение # 2456 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| У меня точно такой разъем... 4 штырька. Вот отпаяйте от него проводки и посмотрите на баланс. Не знаю почему, но 4-рех штырьковый больше "шумит" чем 5-штырьковый.
|
| |
|
|
| Anko | Дата: Четверг, 09.10.2014, 06:20 | Сообщение # 2457 |
|
Подполковник
Группа: Пользователи
Сообщений: 120
Статус: Offline
| На разьёме XLR 5пин действительно есть утечка, подключаю "горячие" концы по дальним пинам - разбаланс меньше.
|
| |
|
|
| уц6сс | Дата: Пятница, 10.10.2014, 06:47 | Сообщение # 2458 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата Anko ( ) На разьёме XLR 5пин действительно есть утечка
да так и должно быть.ведь внутри разъёма идут проводники не в экране параллельно длиной около 2-3см и расстояние около 5мм между ими. на одном тх протекает ток около 100ма значит есть и магнитное поле которое пересекает и в том числе проводник рх в котором наводится напряжения
если прикинуть допустим 10мв по прибору то поделим на коэффициент усиления рх около 100 получается 0.1мв по прибору а реально меньше на входе что реально
кому это не нравится то надо использовать два разъёма или с большим расстоянием между штырями и т.д.
Сообщение отредактировал уц6сс - Пятница, 10.10.2014, 20:24 |
| |
|
|
| fedya_valki | Дата: Пятница, 10.10.2014, 13:38 | Сообщение # 2459 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата уц6сс ( ) да так и должно быть.ведь внутри разъёма идут проводники не в экране параллельно длиной около 2-3см и расстояние около 5мм между ими. на одном тх протекает ток около 100ма значит есть и магнитное поле которое пересекает
--------------------------------------------------------------
Короче ситуация такова: отпаял провода, идущие на разъём, пока только Rx и его экран. Показания Крота стали 9мВ при максимальном значении Power. Замерял сопротивление между штырьками разъёма тестером, который меряет до 20МОм - ничего не показывает. Жаль нету старинного мегометра с динамомашинкой внутри, такой на прошлой работе был, там и 200 и 500МОм можно было померять
Сообщение отредактировал fedya_valki - Пятница, 10.10.2014, 14:26 |
| |
|
|
| уц6сс | Дата: Пятница, 10.10.2014, 14:44 | Сообщение # 2460 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата fedya_valki ( ) Нет, так не должно быть. Когда датчик отключен - никакого тока там нету, магнитного поля тоже, а 200мВ откуда-то берутся...
а о том что он виноват или нет попробуйте обкрутите параллельно отпаяные не заэкранированые изолированые роводники тх и рх длиной пару см и посмотрите результат сколько в нем должно быть потерь
и может быть у вас на выходе не синус и тогда наблюдается наличие гармоник
это целая теория а просто два провода
Сообщение отредактировал уц6сс - Пятница, 10.10.2014, 15:04 |
| |
|
|
