Самодельные катушки ІВ металодетекторов.
|
|
| Sleepwalker | Дата: Понедельник, 20.02.2017, 19:38 | Сообщение # 1771 |
 Генерал-майор
Группа: Заблокированные
Сообщений: 488
Статус: Offline
| Цитата ооссрр (  ) 4 жилы,каждая в своем экране и нить в центре для крепкости Добавлено (20.02.2017, 20:38)
---------------------------------------------
Цитата янукович ( ) На РХ, 220 оборотов, проводом 0.2 мм. |
| |
|
|
| Andrew | Дата: Понедельник, 20.02.2017, 23:25 | Сообщение # 1772 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата Sleepwalker ( ) так что смело можно 250-270 мотнуть |
| |
|
|
| TCB | Дата: Вторник, 21.02.2017, 02:11 | Сообщение # 1773 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2825
Статус: Offline
| Цитата Sleepwalker ( ) там хоть и каждая вроде в экране, но экраны не изолированы друг от друга
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Yurik2304 | Дата: Вторник, 21.02.2017, 09:01 | Сообщение # 1774 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата Andrew ( ) Лучше повысить усиление кнопочками или резистором |
| |
|
|
| Andrew | Дата: Вторник, 21.02.2017, 10:55 | Сообщение # 1775 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Скажем так - катушка это трансформатор и увеличив во вторичной обмотке количество витков в 2 раза мы поднимаем напряжение в два раза. Можно поднять напряжение в два раза и усилителем. Но... в обеих методах есть свои + и -.
Поэтому есть некие компромиссы найденные практическим путем - Это количество РХ около 150-200 и КУ около 100.
Хотя экспериментировать не кто не запрещает.. )
|
| |
|
|
| fedya_valki | Дата: Вторник, 21.02.2017, 12:28 | Сообщение # 1776 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович ( ) Пробую, пока не залито, разные варианты подключения... и в резонансе (РХ выше от ТХ на 1500-2000 Гц., и ниже от ТХ.), пробую без резонанса РХ., пробую как показывал Арсенал, с одним витком вокруг ТХ
На каком варианте остановитесь? Сам тоже подумываю сделать и колечко. Лежит точно такой корпус как у вас, литой(не знаю от Бейкера или нет, в таких корпусах давным-давно ещё делали датчики на Корсары-Кардиналы, потом они появились в свободной продаже), и лежит ещё кольцо от Кощеев, поменьше, из Мастер-Китовского набора, из двух половинок которое и кронштейн отдельно.
|
| |
|
|
| янукович | Дата: Вторник, 21.02.2017, 13:49 | Сообщение # 1777 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата fedya_valki ( ) На каком варианте остановитесь?
Еще пока ни на каком... У нас гости были, только вчера уехали, ничего с датчиком не делал. На начальных пробах, понравилось когда РХ в резонансе, и настроено на 2 кГц. выше от частоты ТХ. Сегодня немного переделал своего 3-его Крота, в нем ТХ запитан от +5в., еще на нем попробую и отпишусь.
|
| |
|
|
| Yurik2304 | Дата: Вторник, 21.02.2017, 14:44 | Сообщение # 1778 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата Andrew ( ) Можно поднять напряжение в два раза и усилителем. Но... в обеих методах есть свои + и -.
Я к чему все это пишу.Недавно прочитал на МД4у,что термостабильность очень зависит от применяемого отвердителя(говорим о ДД ).И вроде как отвердитель 583Д намного качественнее распространенных ПЕПА и ДЕТА.Специально сделал два идентичных датчика(бабочки) на 13.5Кгц.Только один безрезонанс и с отвердителем ДЕТА,а в второй резонанс,но с 583Д отвердителем.Разница получилась только в том,что резонанс на 2см чует лучше и все!!Баланс плавает одинаково,что с тем,что с другим отвердителем.И я не думаю,что изменение баланса зависит от того какая РХ,в резонансе или без.Всему виной тепловое розширение материалов и тот же КУ предвар.усилителя.К тому же 583Д намного гуще,чем обычнй отвердитель и делать заливку с ним(даже если хорошо нагреть)одно мучение,у него абсолютно нет текучести ,смола не розтекается как с ДЕТА,а просто ложится горкой и потом ее феном нужно разогнать по всем выемкам и щелям.С ДЕТА при нагреве,смола розтекается как вода и заполняет все пустоты.Хочу понять как делают темостабильные датчики.Или заполняют материалом типа эпоксидки, у которого тепловое розширение почти нулевое,или КУ не большой,а выигрыш идет за счет увеличения кол.витков.Короче, везде нужен опыт и практика,нужно прислушиватся,но не тупо верить тому, что написано.Пока сам руками не пощупаешь,не поймешь.
|
| |
|
|
| Andrew | Дата: Вторник, 21.02.2017, 19:35 | Сообщение # 1779 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Цитата Yurik2304 ( ) Меня этот вопрос интерисует..............................................................................................................
Цитата Yurik2304 ( ) Пока сам руками не пощупаешь,не поймешь.
Вы сами ответили на все свои вопросы...)
|
| |
|
|
| nemyliv00 | Дата: Среда, 22.02.2017, 19:45 | Сообщение # 1780 |
|
Сержант
Группа: Пользователи
Сообщений: 24
Статус: Offline
| Здраствуйте.Может есть рекомендации по размеру катушки.Я сделал каркас намотал катушку вставил в корпус и сторона которая в рабочей зоне не идет по окружности корпуса а ближе к центру.Или может есть например ширина рабочей зоны?
Сообщение отредактировал nemyliv00 - Среда, 22.02.2017, 19:59 |
| |
|
|
| янукович | Дата: Среда, 22.02.2017, 20:01 | Сообщение # 1781 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Цитата nemyliv00 ( ) Или может есть например ширина рабочей зоны?
Фото того что получилось не помешало-бы посмотреть... Попробуйте сбалансировать обмотки на столе, так сможете увидите "ширину рабочей зоны".
|
| |
|
|
| nemyliv00 | Дата: Среда, 22.02.2017, 20:05 | Сообщение # 1782 |
|
Сержант
Группа: Пользователи
Сообщений: 24
Статус: Offline

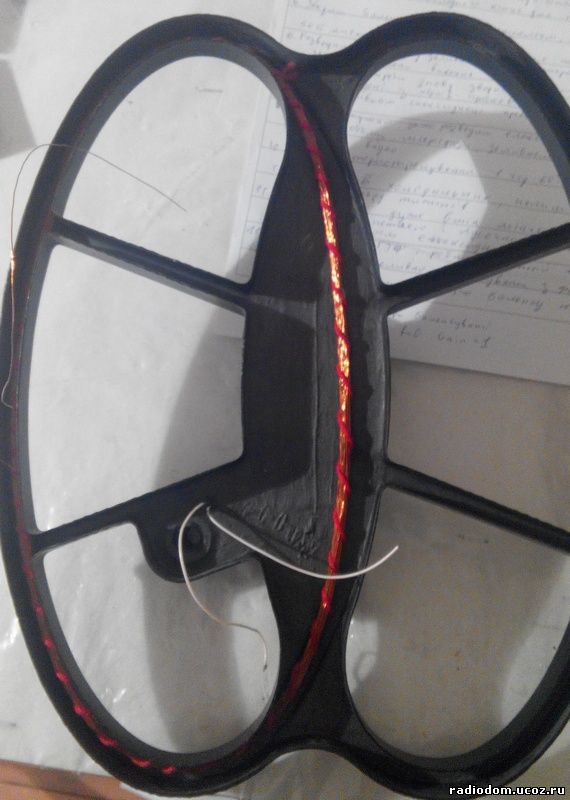

| Фото прикрепил.Пока на пробу намотал tx rx не ризкнул мотать
|
| |
|
|
| янукович | Дата: Среда, 22.02.2017, 21:22 | Сообщение # 1783 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| nemyliv00, правильно что не мотали вторую часть... С таким размером катушки, не сбалансируете. Спросите у ТСВ, вроде у него есть чертеж шаблона на такой корпус.
|
| |
|
|
| nemyliv00 | Дата: Среда, 22.02.2017, 22:15 | Сообщение # 1784 |
|
Сержант
Группа: Пользователи
Сообщений: 24
Статус: Offline
| Уже качал,там чуть меньше корпус.Буду увеличивать шаблон Добавлено (22.02.2017, 23:15)
---------------------------------------------
Уже качал,там чуть меньше корпус.Буду увеличивать шаблон
|
| |
|
|
| Yurik2304 | Дата: Четверг, 23.02.2017, 15:07 | Сообщение # 1785 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 393
Статус: Offline
| Цитата nemyliv00 ( ) там чуть меньше корпус  Добавлено (23.02.2017, 16:07)
---------------------------------------------
янукович, какая у вас толщина каркаса для РХ ?
СХ мотаете вручную на отдельной оправке или сразу поверх РХ ?
|
| |
|
|
