КРОТ ПРО
|
|
| 24D590L | Дата: Понедельник, 05.04.2021, 19:13 | Сообщение # 2611 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 23234 (  ) Откуда там 6 вольт,если питание 3? |
| |
| |
| 4ff5fd2 | Дата: Понедельник, 05.04.2021, 19:59 | Сообщение # 2612 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| 24D590L,
В Крот 2/3 макс показания индикатора были 3000мв при перегрузке,
а в рабочем диапазоне напряжений примерно соответствовали размаху напряжения на диф входах контроллера. То есть примерно 3 х Uэфф при gain = 1
Не думаю что в Про отличается
Сообщение отредактировал 4ff5fd2 - Понедельник, 05.04.2021, 20:10 |
| |
| |
| 24D590L | Дата: Понедельник, 05.04.2021, 20:47 | Сообщение # 2613 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата 4ff5fd2 ( ) Не думаю что в Про отличается |
| |
| |
| 23234 | Дата: Понедельник, 05.04.2021, 21:10 | Сообщение # 2614 |
|
Лейтенант
Группа: Пользователи
Сообщений: 70
Статус: Offline
| Цитата nakshal58 ( ) Была аналогичная проблема. Уменьшил усиление на входе и все встало на место.. |
| |
| |
| 4ff5fd2 | Дата: Понедельник, 05.04.2021, 21:12 | Сообщение # 2615 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| 24D590L, Цитата 24D590L ( ) Подключив осциллограф к выходу усилителя приема я так и не понял в каких попугаях там ведутся измерения.
Установим gain = 1 и прочтем показания индикатора. В результате получим соотношение показаний прибора к измеряемому напряжению. А попугаи вместе с удавами улетели на юг и вернутся не скоро
Сообщение отредактировал 4ff5fd2 - Понедельник, 05.04.2021, 21:17 |
| |
| |
| 24D590L | Дата: Понедельник, 05.04.2021, 22:05 | Сообщение # 2616 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| 4ff5fd2 все намного сложнее. В ПРО в двух местах можно увидеть разбаланс - показание разные. gain на величину баланса практически не влияет. На осциллографе пробовал складывать уровни в каналах, брать амплитудное, действующее значение напряжения ничего не сходится. Может проблемы с АЦП.
|
| |
| |
| Andrew | Дата: Среда, 07.04.2021, 14:36 | Сообщение # 2617 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Обновил "ПРО+" Для подключения "большого" дисплея - 13 ногу на землю.
|
| |
| |
| 23234 | Дата: Среда, 07.04.2021, 15:10 | Сообщение # 2618 |
|
Лейтенант
Группа: Пользователи
Сообщений: 70
Статус: Offline
| Цитата Andrew ( ) Для подключения "большого" дисплея - 13 ногу на землю. |
| |
| |
| fedya_valki | Дата: Среда, 07.04.2021, 15:57 | Сообщение # 2619 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline

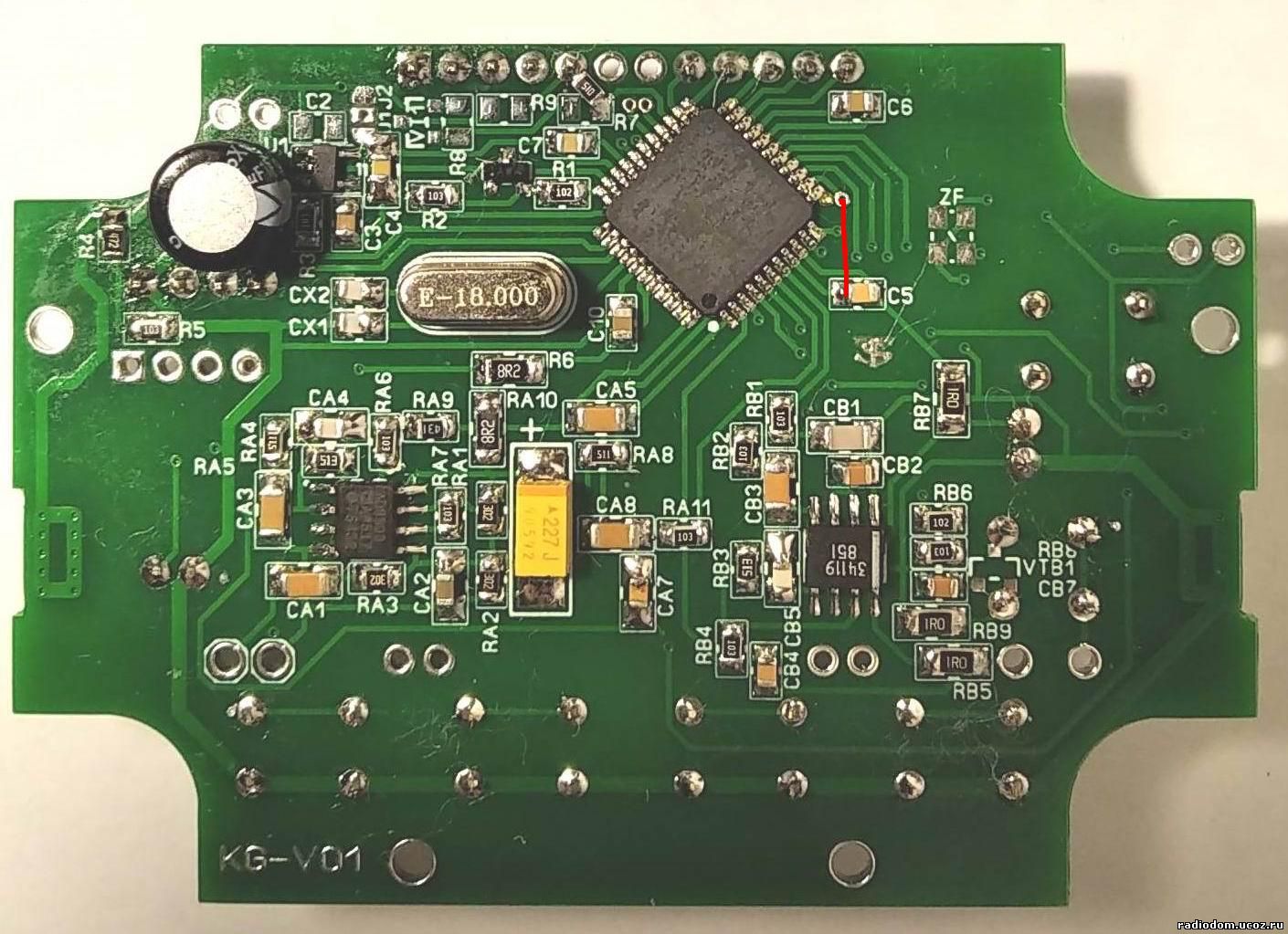

| Цитата 4ff5fd2 ( ) Замерьте на правом выводе резистора RA9 амплитуду напряжения и умножьте на 0,7 - получим действующее напряжение на одном из входов контроллера . На втором входе контроллера сигнал такой же , но в противофазе |
| |
| |
| bal2003 | Дата: Среда, 07.04.2021, 17:57 | Сообщение # 2620 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| У меня на новой прошивке с большим экраном слабая контрастность, еле символы видно , перемычку поставил
|
| |
| |
| 23234 | Дата: Среда, 07.04.2021, 18:05 | Сообщение # 2621 |
|
Лейтенант
Группа: Пользователи
Сообщений: 70
Статус: Offline
| Цитата bal2003 ( ) У меня на новой прошивке с большим экраном слабая контрастность, еле символы видно , перемычку поставил |
| |
| |
| 24D590L | Дата: Среда, 07.04.2021, 18:19 | Сообщение # 2622 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата fedya_valki ( ) измерять осциллом прямо на конденсаторе СА5, на входах IN- и IN+ контроллера |
| |
| |
| --Zenit-- | Дата: Среда, 07.04.2021, 19:11 | Сообщение # 2623 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 24D590L ( ) Таким образом у меня и подключено. Результат на табло - полный размах пик-пик между IN- и IN+, при условии если нет ограничения сигнала на АЦП. Пример gain=1-3 баланс=1497мВ gain=4 баланс=863мВ. Понять когда результат недостоверен по Кроту невозможно. Я думаю, что эта ошибка перекочевала с Крот 2. Там точно так выводится ошибочный результат. |
| |
| |
| fedya_valki | Дата: Среда, 07.04.2021, 19:48 | Сообщение # 2624 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата --Zenit-- ( ) Здесь этот вопрос уже раз обсуждался. |
| |
| |
| 24D590L | Дата: Среда, 07.04.2021, 19:51 | Сообщение # 2625 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата --Zenit-- ( ) Верить тому где гейн 1-3 |
| |
| |
