КРОТ ПРО
4ff5fd2Дата: Вторник, 05.10.2021, 13:37 | Сообщение # 3016
Генерал-лейтенант
Группа: Пользователи
Сообщений: 508
Награды: 18
Репутация: 27
Статус: Offline
Цитата noguzanogu ()
А что насчёт 8002a
существует под десяток производителей унч 8002 с разными префиксами и буквами в корпусе SO8.
Подробно проверялась CSC8002B .
Если у вас работает 8002а , то я вас поздравляю  smile
Проверьте ток потребления DA1 ( измерением напряжения на RB7 ) - без нагрузки обычно 3 - 6 ма
Если без нагрузки потребление более 10ма , возможна генерация на ВЧ.
Успехов !

AndrewДата: Вторник, 05.10.2021, 14:32 | Сообщение # 3017
Генералиссимус
Группа: Администраторы
Сообщений: 7093
Награды: 16
Репутация: 80
Статус: Offline
Цитата 4ff5fd2 ()
Если у вас работает 8002а ,
А чем отличаются А от остальных? ставлю с А вроде проблем не замечал..

4ff5fd2Дата: Вторник, 05.10.2021, 16:08 | Сообщение # 3018
Генерал-лейтенант
Группа: Пользователи
Сообщений: 508
Награды: 18
Репутация: 27
Статус: Offline
Цитата Andrew ()
А чем отличаются А от остальных?
Насколько понял по документации - небольшое различие по выходной мощности.
Но так как в Кроте ток нагрузки составляет до 20% от максимального , полагаю можно использовать большинство имеющихся в продаже.
Другое дело , что по типовой схеме предусмотрено симметричное включение нагрузки между двумя выходами , как в DA3. DA1 использует один выход. В этом случае возможна генерация на высоких частотах , которая приводит к  излишнему потреблению и нагреву микросхемы даже без воздействия входного сигнала. Обнаруживается по повышенному току потребления , нагреву или осциллографом . Лечится включением резистора примерно 1 ком между выводом 5 и общим (или между выводами 5 и 8 )

24D590LДата: Воскресенье, 10.10.2021, 08:31 | Сообщение # 3019
Полковник
Группа: Пользователи
Сообщений: 218
Награды: 1
Репутация: 2
Статус: Offline
Уважаемые кротостроители никто из вас не захотел мне помочь когда я попросил провести и написать результат измерения сопротивления, индуктивности, добротности и емкости в катушках. Может кто то сделает эти измерения и напишет результат. Если не оказывать помощь то о каком продвижении проекта мы можем говорить.

pwp79mdДата: Воскресенье, 10.10.2021, 13:35 | Сообщение # 3020
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
24D590L, так есть же рекомендации автора по них всё отлично работает. Все показатели эти будут немного отличается в зависимости от диаметра и тд. Но на скорость это особо не влияет, передающую подобрали витки под размер своего датчика и нужную частоту. Приемную то среднее количество между 140-180 витков. Если больше витков то чуть больше чуйка (+10 витков =+1см) но будет больше проблем со стабильностью( расбаланс) а так всё работает хорошо по рекомендации по изготовлению от автора.

4ff5fd2Дата: Воскресенье, 10.10.2021, 14:35 | Сообщение # 3021
Генерал-лейтенант
Группа: Пользователи
Сообщений: 508
Награды: 18
Репутация: 27
Статус: Offline
Цитата 24D590L ()
провести и написать результат измерения сопротивления, индуктивности, добротности и емкости в катушках.
для моей DD 280x220
Тх 45втк  Ф0,40  1,05мГн  4 Ом
Rx  200втк 0,18  20мГн   86 Ом
добротность  собственно катушки Q=(2πƒL) / R считаем на рабочей частоте.
Например , для Тх на частоте 16кгц получим реактивное сопротивление ~ 100 Ом, разделим на 4 Ом и в итоге добротность Q=25.
По вашим результатам измерений  http://www.radiodom.org/forum/12-133-39430-16-1632724535  расчетная емкость между обмотками получилась примерно 1-2pF.
Напомню , что добротность  собственно катушки и добротность  LC Контура - это разные вещи .
Считаю по своим знаниям на сегодняшний день , что для успешного датчика должны быть выполнены условия :
- минимальный вес
- исключение жесткой механической связи катушек с корпусом ( для температурной стабильности)
- минимальная емкость между катушками датчика ( уменьшение зависимости разбаланса от тока Тх )
Во всяком случае эти критерии я определил для себя smile

pwp79mdДата: Понедельник, 11.10.2021, 12:51 | Сообщение # 3022
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
Цитата 4ff5fd2 ()
минимальный вес
- исключение жесткой механической связи катушек с корпусом ( для температурной стабильности)
- минимальная емкость между катушками датчика ( уменьшение зависимости разбаланса от тока Тх )
Во всяком случае эти критерии я определил для себя

Коротко и совершенно верно!! thumbup

AndrewДата: Понедельник, 11.10.2021, 17:32 | Сообщение # 3023
Генералиссимус
Группа: Администраторы
Сообщений: 7093
Награды: 16
Репутация: 80
Статус: Offline
Цитата 4ff5fd2 ()
-исключение жесткой механической связи катушек с корпусом
Позвольте поинтересоваться, каким образом вы этого достигаете?

Цитата 4ff5fd2 ()
- минимальная емкость между катушками датчика(уменьшение зависимости разбаланса от тока Тх )

Я бы еще добавил - емкости кабеля ( и добавил - уменьшение зависимости разбаланса от  частоты Тх)

24D590LДата: Понедельник, 11.10.2021, 18:43 | Сообщение # 3024
Полковник
Группа: Пользователи
Сообщений: 218
Награды: 1
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
расчетная емкость между обмотками получилась примерно 1-2pF.
А измеренная 95 или 127 пф в зависимости от прибора которым измерял. Эта емкость между катушками без кабеля.

4ff5fd2Дата: Понедельник, 11.10.2021, 18:45 | Сообщение # 3025
Генерал-лейтенант
Группа: Пользователи
Сообщений: 508
Награды: 18
Репутация: 27
Статус: Offline
Цитата Andrew ()
Позвольте поинтересоваться, каким образом вы этого достигаете?
например , использованием пенопласта ( ветка о датчиках , май 2020 с картинками  smile  )
Цитата Andrew ()
( и добавил - уменьшение зависимости разбаланса от частоты Тх)
это тоже следствие влияния емкости между катушками , так как ее реактивное сопротивление зависит от частоты.
Еще раз повторяю , что эти требования я определил для себя . И ни в коей мере не советую другим поступать так же  smile

Добавлено (11.10.2021, 18:53)
---------------------------------------------
24D590L
если коротко - некорректные измерения.
для примера - можно изготовить из кусочков фольги и бумаги имитатор места пересечения катушек и измерить емкость.


24D590LДата: Понедельник, 11.10.2021, 19:05 | Сообщение # 3026
Полковник
Группа: Пользователи
Сообщений: 218
Награды: 1
Репутация: 2
Статус: Offline
Цитата 4ff5fd2 ()
места пересечения катушек
А что делать с емкостью между катушками и экраном? Она что здесь не участвует?

4ff5fd2Дата: Понедельник, 11.10.2021, 20:23 | Сообщение # 3027
Генерал-лейтенант
Группа: Пользователи
Сообщений: 508
Награды: 18
Репутация: 27
Статус: Offline
Цитата 24D590L ()
А что делать с емкостью между катушками и экраном?
Сначала мы определяем что у нас ухудшает работу датчика , а потом пытаемся с этим бороться smile
Для начала выбираем параметры с более критичным влиянием. Емкость экрана в этом случае далеко не на первом месте. Достаточно соблюдения рекомендаций при изготовлении датчика.
Что-то мы ведем обсуждение не в той ветке. Лучше это делать в соответствующем разделе форума .


Сообщение отредактировал 4ff5fd2 - Понедельник, 11.10.2021, 20:27

OfKДата: Четверг, 14.10.2021, 16:40 | Сообщение # 3028
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Цитата OfK ()
Собственно, все! Прибор вставляется в чехол, корпус прибора резинкой прижимается к пластиковому окошку, горловина чехла шнурками обвязывается вокруг кабеля катушки, и вся конструкция крепится винтом на штангу.

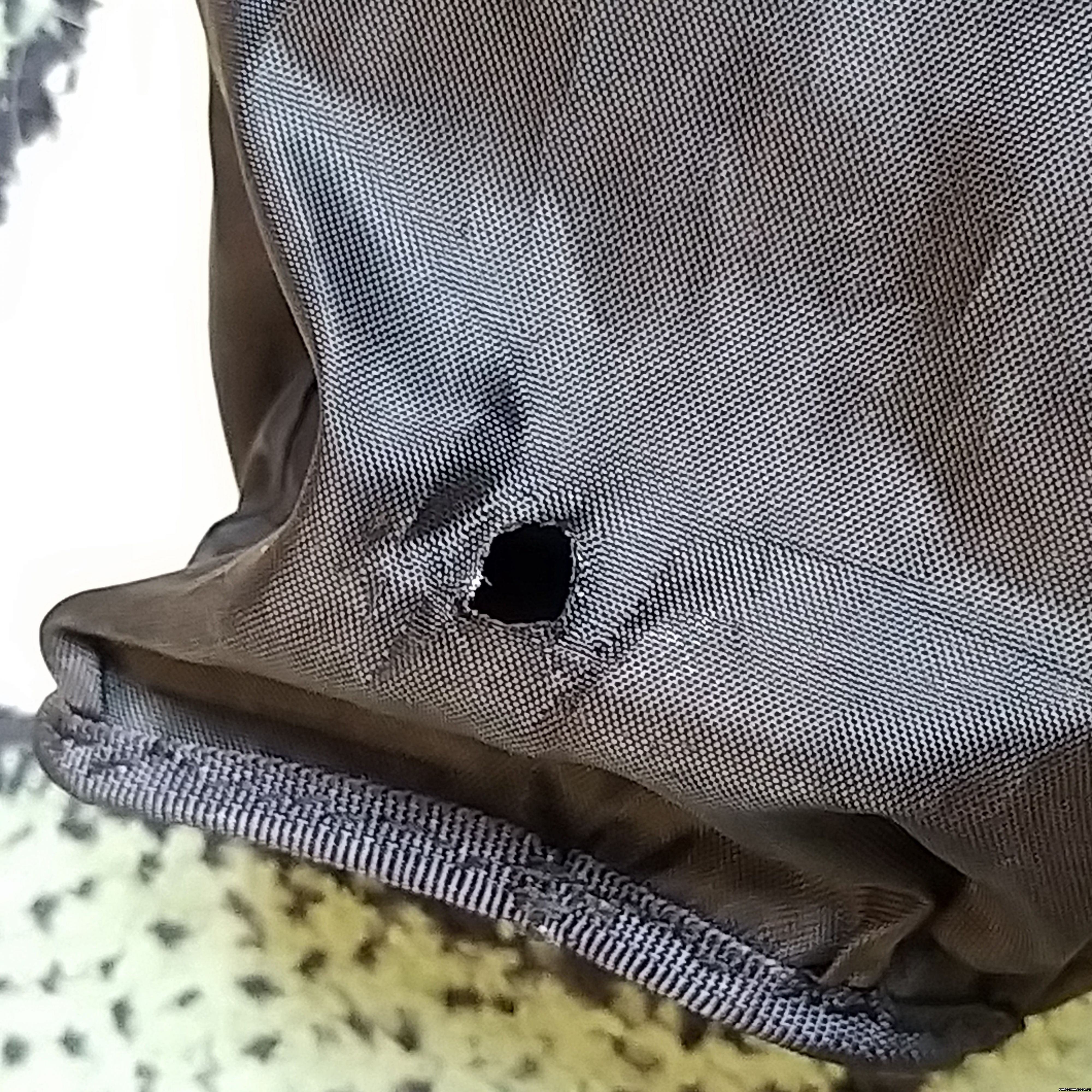

Первые же случаи использования выявили серьёзный недочёт - от крепежного винта ткань по краям отверстия расползается и махрится. Пришлось чехол доработать и дырку усилить
Как обычно, пошагово:

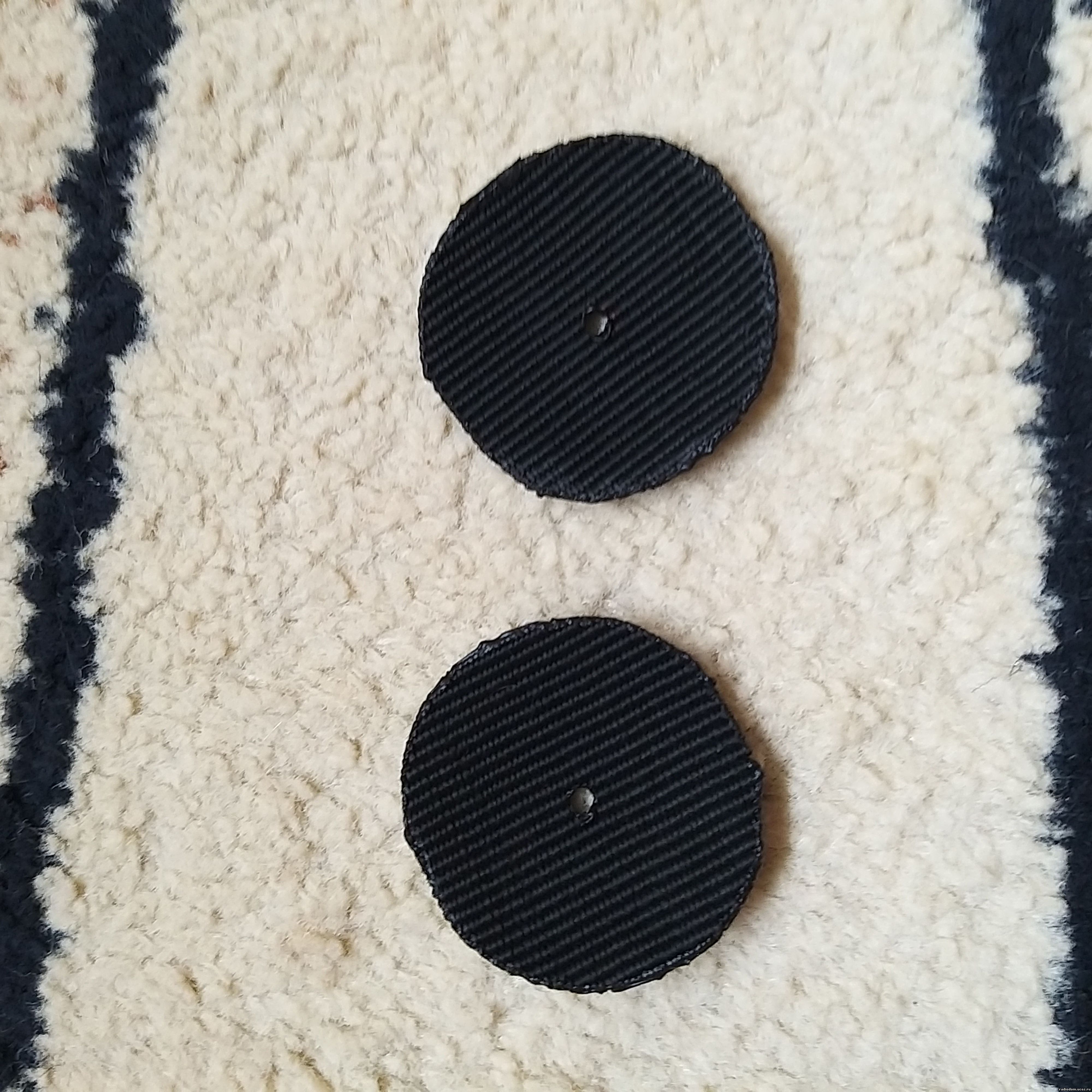

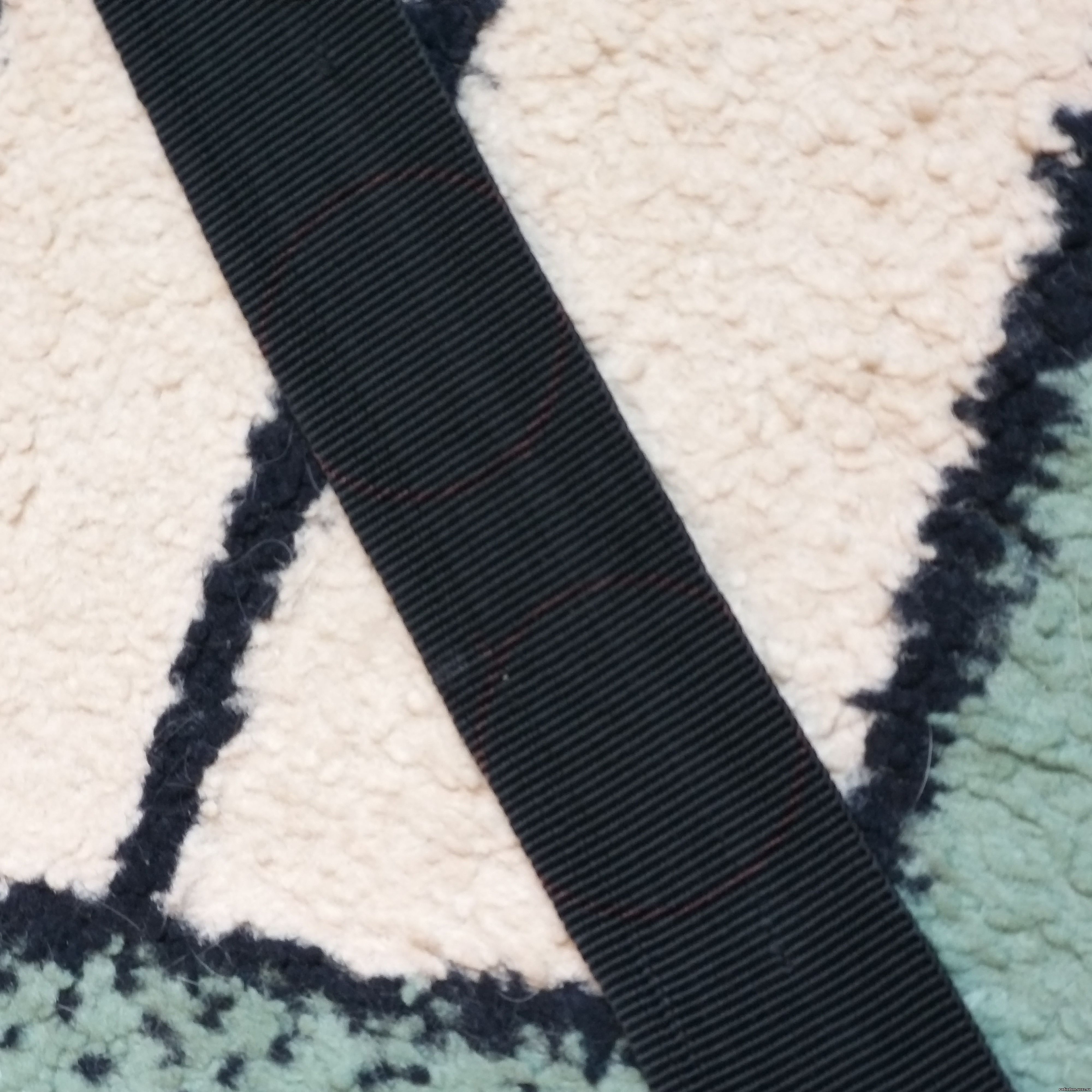

1. Из капроновой ленты вырезал два кружка. Чтобы нитки не полезли края оплавил зажигалкой.
2. Тонким жалом паяльника в центре кружков проплавил небольшие отверстия.
Прикрепления: 5462535.jpg(1.96 Mb) · 6884875.jpg(1.04 Mb) · 0539021.jpg(1.25 Mb)


Сообщение отредактировал OfK - Четверг, 14.10.2021, 17:07

OfKДата: Четверг, 14.10.2021, 16:55 | Сообщение # 3029
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline

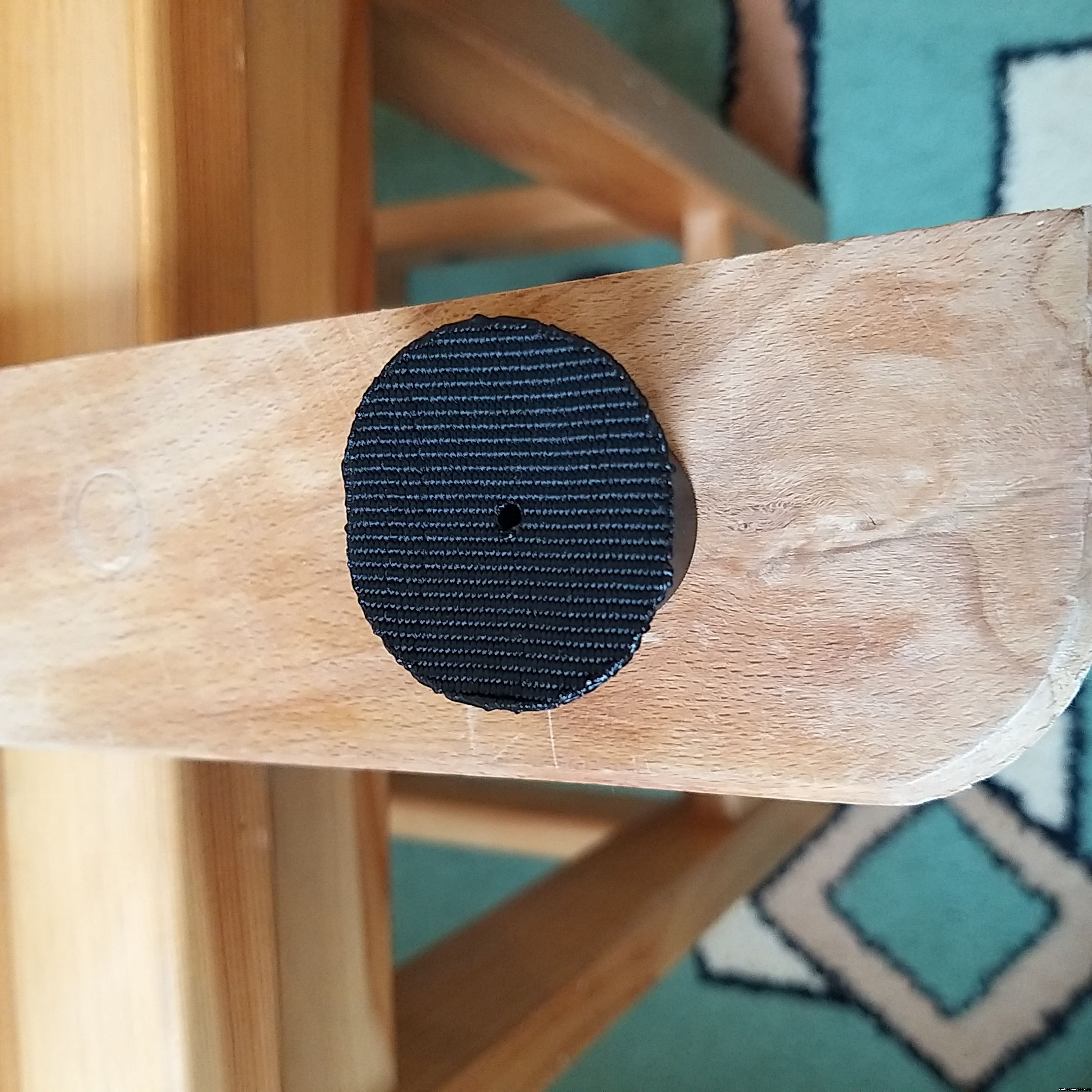

3. Далее решил немного заморочиться. На небольшую досочку положил гайку, на неё первый кружок (он будет внутри чехла), потом сам чехол (ткань чехла) и сверху прикрыл вторым кружком (текст немного не понятный, но на фото всё видно).
4. Совместил отверстия в кружках и дырку в чехле. После чего общее отверстие "бутерброда" оплавил до нужного диаметра паяльником. При этом все слои (два кружка и ткань) сплавились в единое целое.

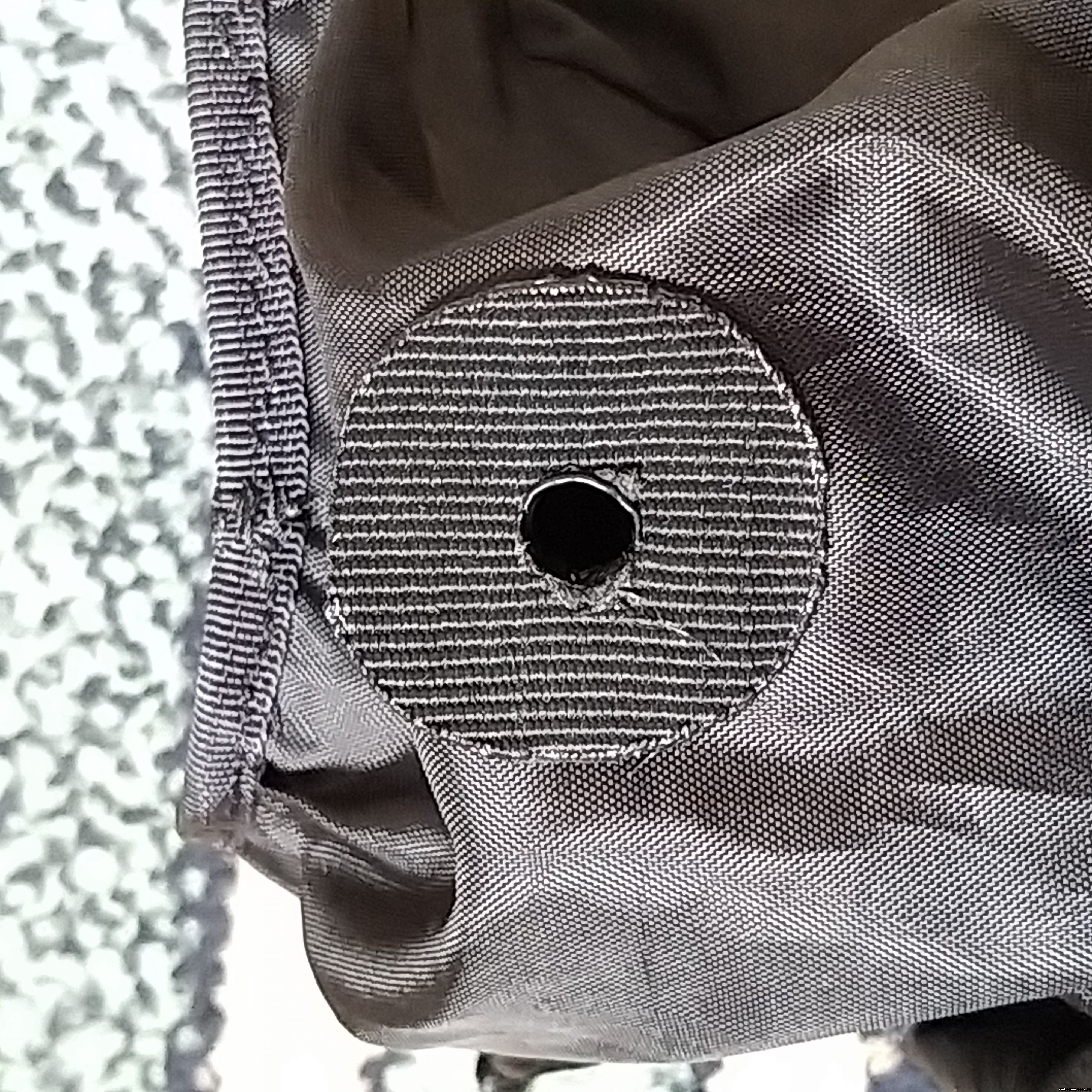

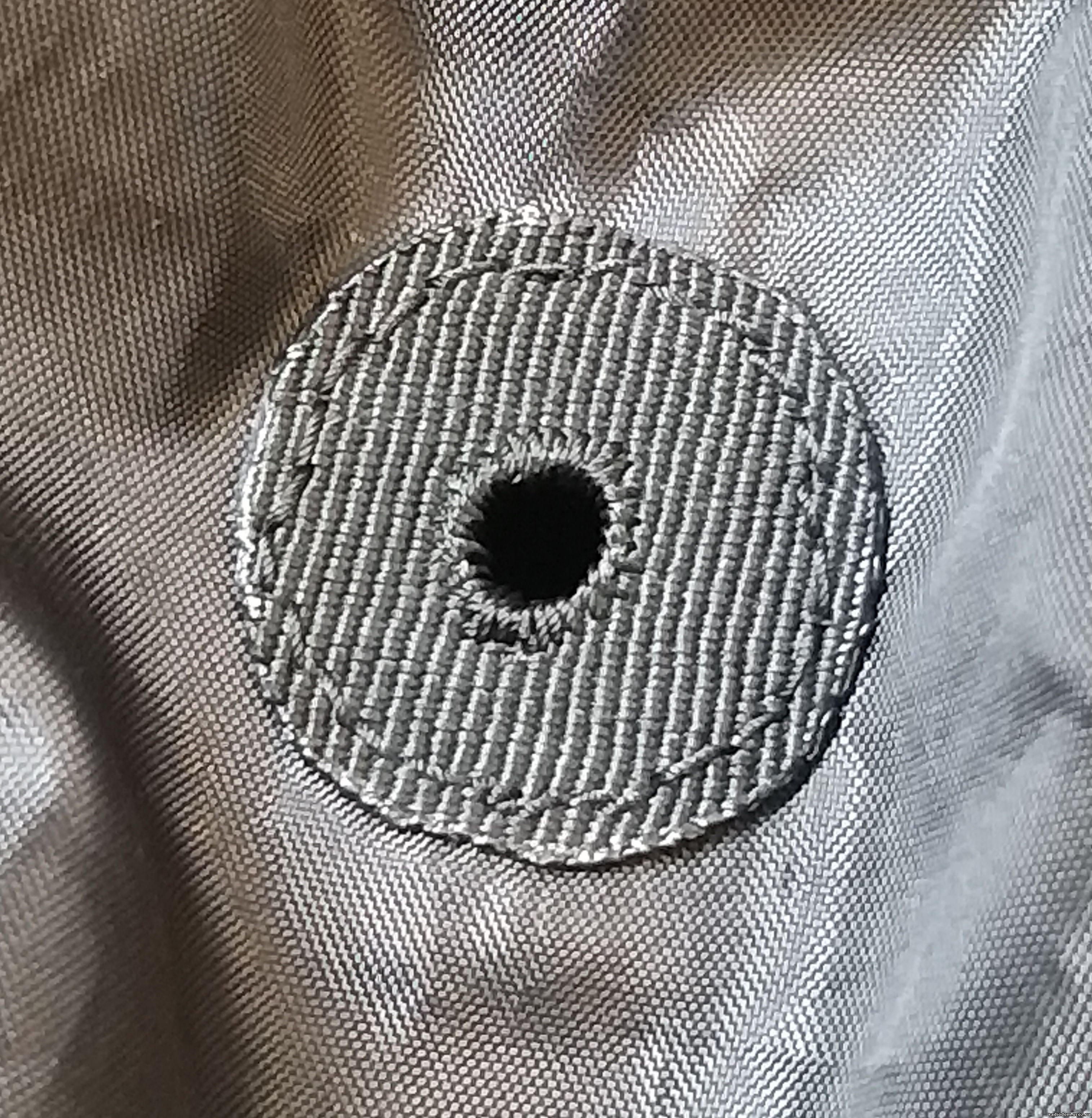

5. Капроновой нитью обметал края отверстия и прошил кружки по краю.

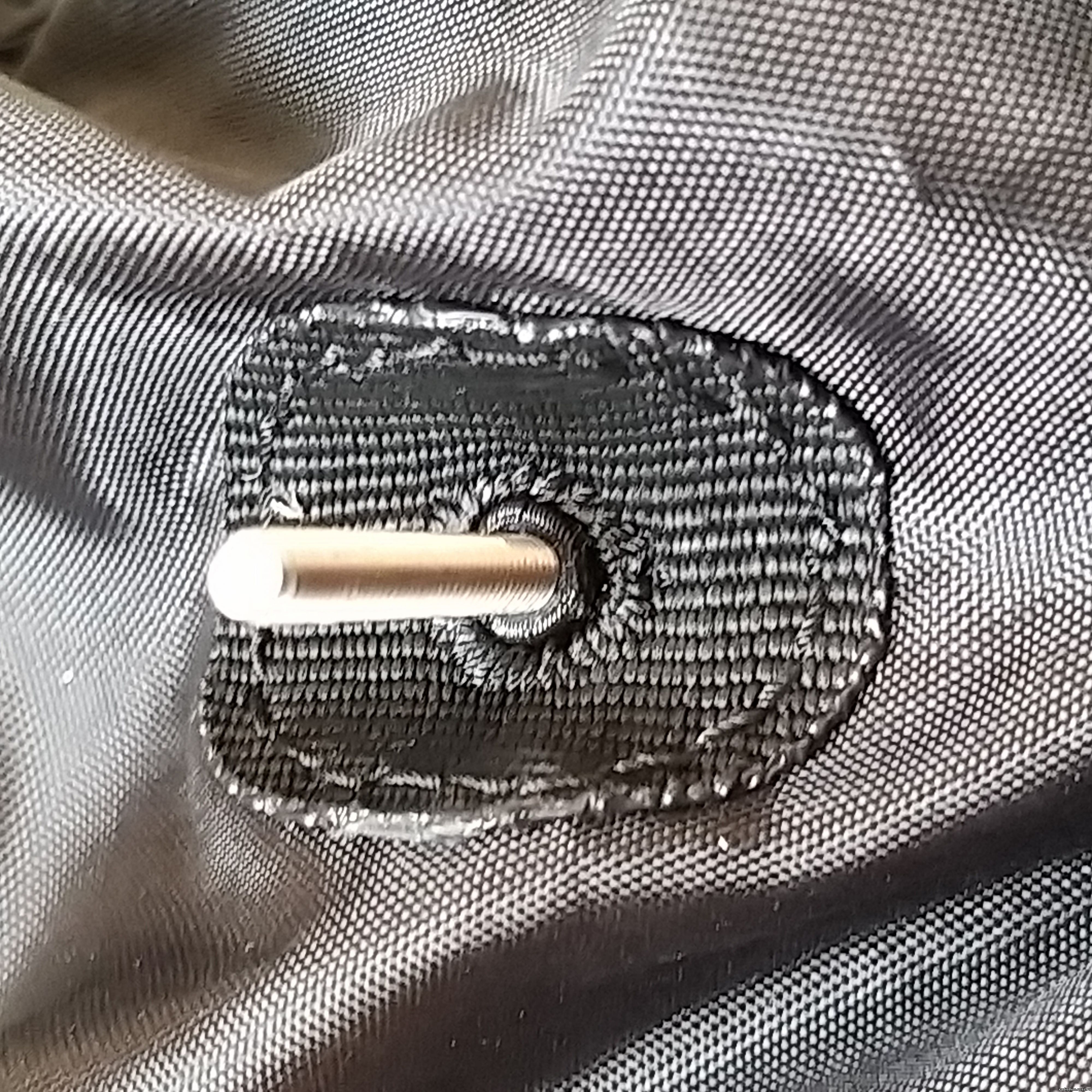

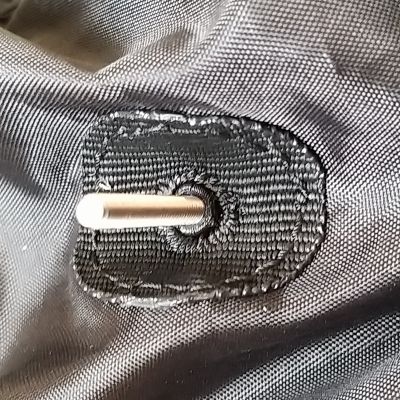

6. Примерка итога. Надеюсь усиление будет достаточным....
Прикрепления: 9781009.jpg(1.28 Mb) · 4939184.jpg(1.96 Mb) · 5200277.jpg(1.28 Mb) · 0305890.jpg(1.90 Mb)


Сообщение отредактировал OfK - Четверг, 14.10.2021, 17:12

OfKДата: Воскресенье, 17.10.2021, 21:22 | Сообщение # 3030
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Всем доброго времени суток!
Таки домучил «Крот Про Q», заставил работать FM-трансмиттер! Ниже на видео приём сигнала на приёмник обычного смартфона в полутора метрах от металлоискателя.
Отдельное спасибо за идеи, советы и подсказки камраду Сергею Дробышевскому, известному под ником sergeydrob
Три месяца назад, заменив кварц XT1 с 12 МГц на 24 МГц удалось запустить саму микросхему трансмиттера. Но, как тогда не старался, так и не смог запустить ВЧ-усилитель. Как временное решение подал сигнал с микросхемы напрямую на крепежный болт штанги, заставив его работать в качестве небольшой антенны, и с таким «костылём» решил доходить сезон.
За это время Сергей, занимаясь и Кротами, и Квазарами, подсказал хорошую идею – попробовать реализовать в Кроте великолепно работающую схемотехнику трансмиттера на Квазаре.

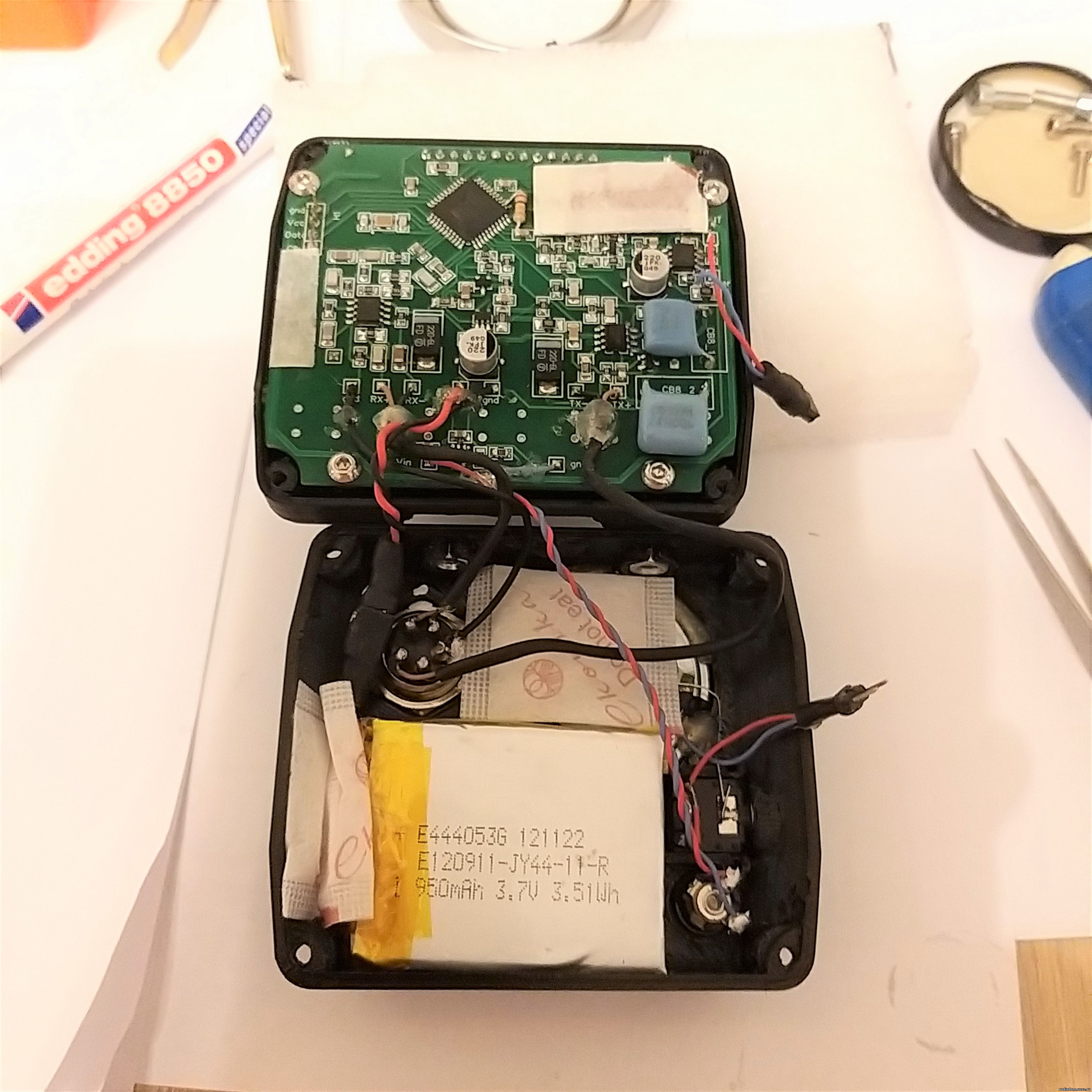

Основное подозрение упало на штатную печатную антенну Крота Q, разведённую кольцом по периметру платы. Есть предположение, что при такой разводке возникают перекрёстные наводки между антенной, деталями трансмиттера и всей остальной электроникой. У Квазара антенна выполнена в виде печатной змейки на краю платы. Плюс, было еще несколько теорий, идей, предположений… Что в итоге, кратко и пошагово.

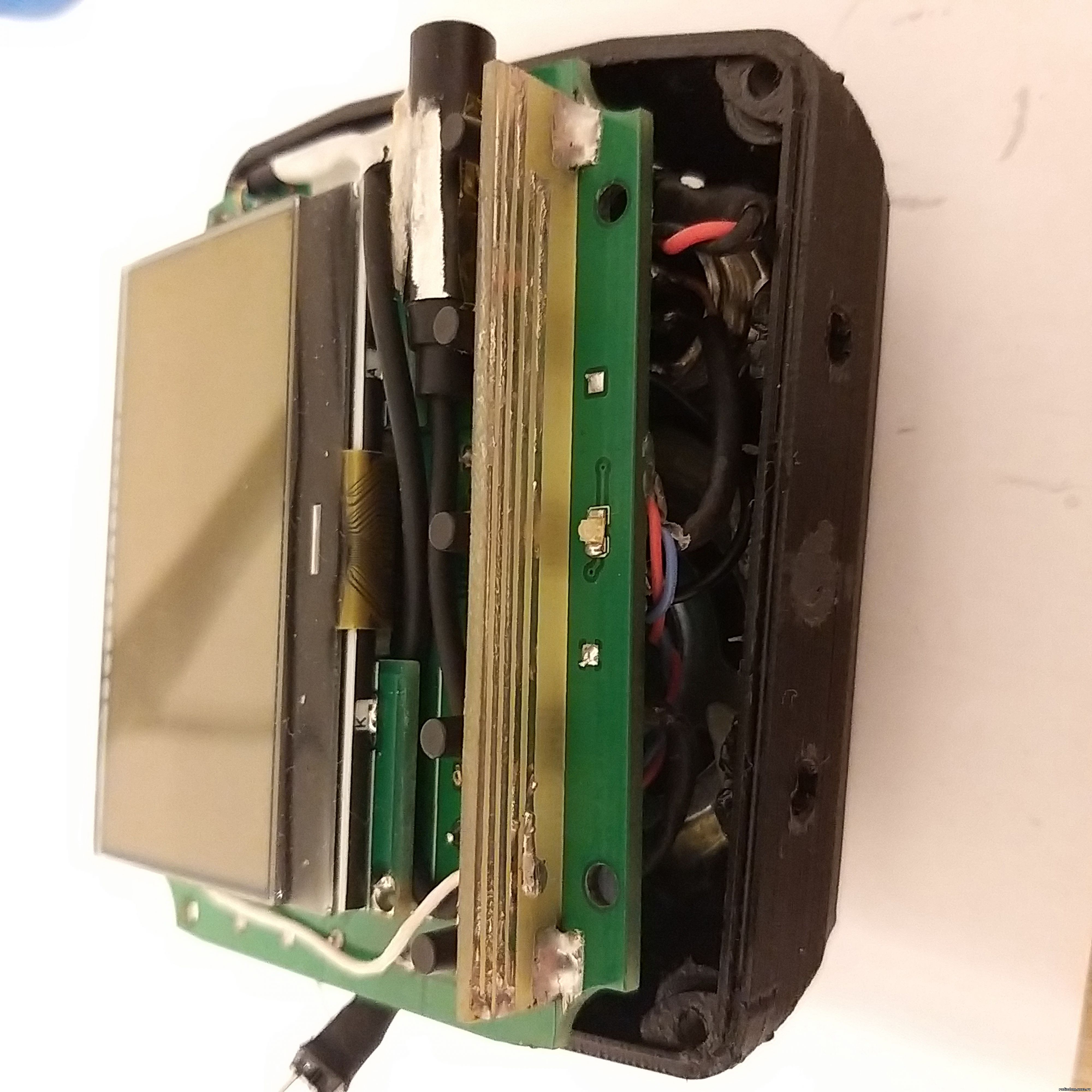

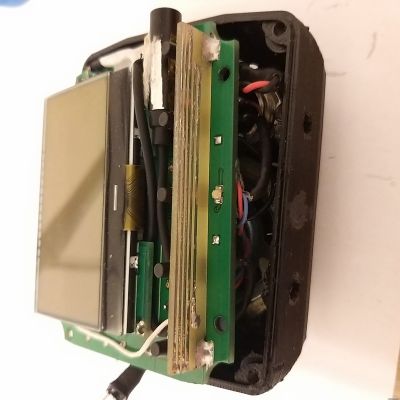

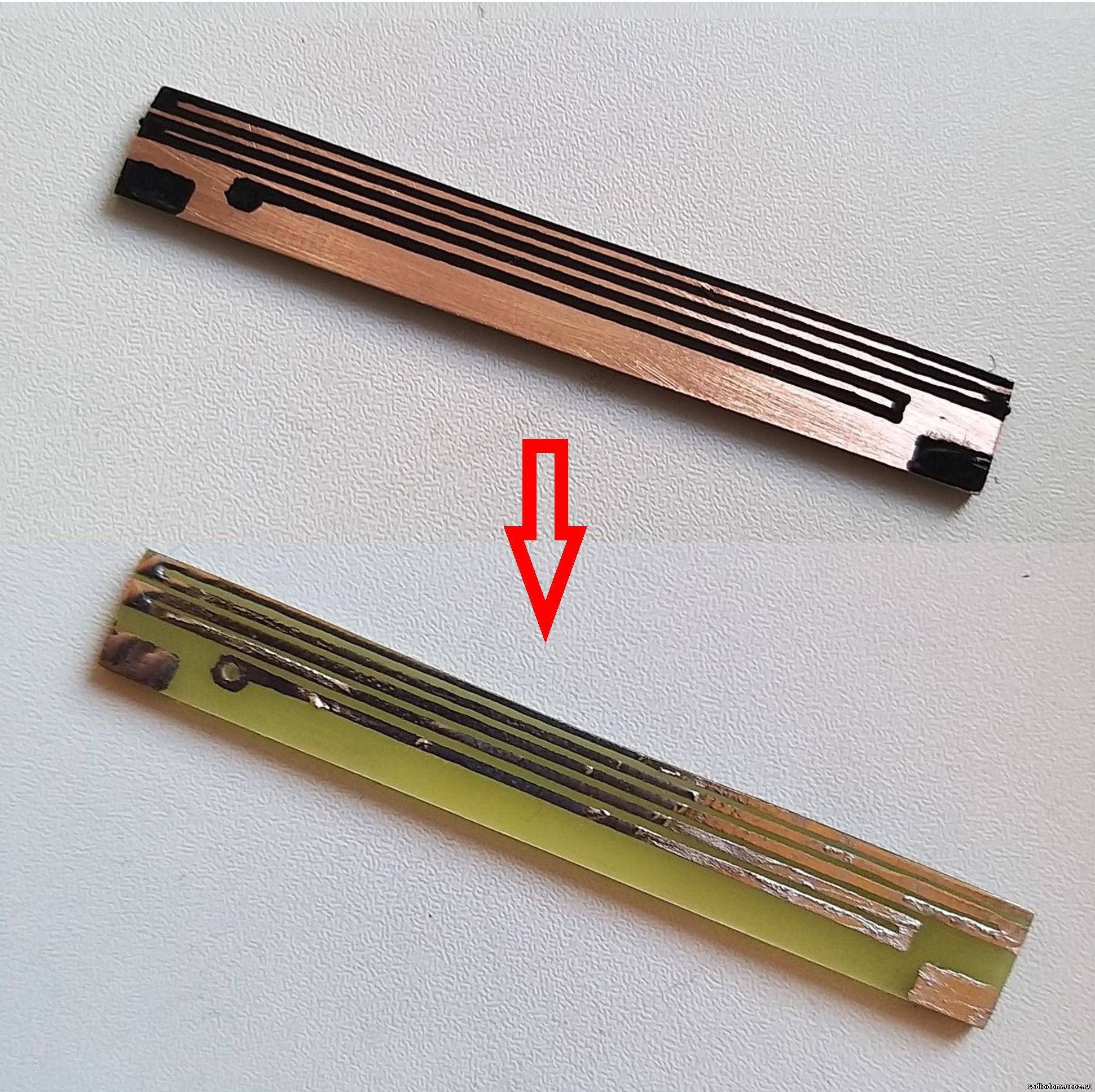

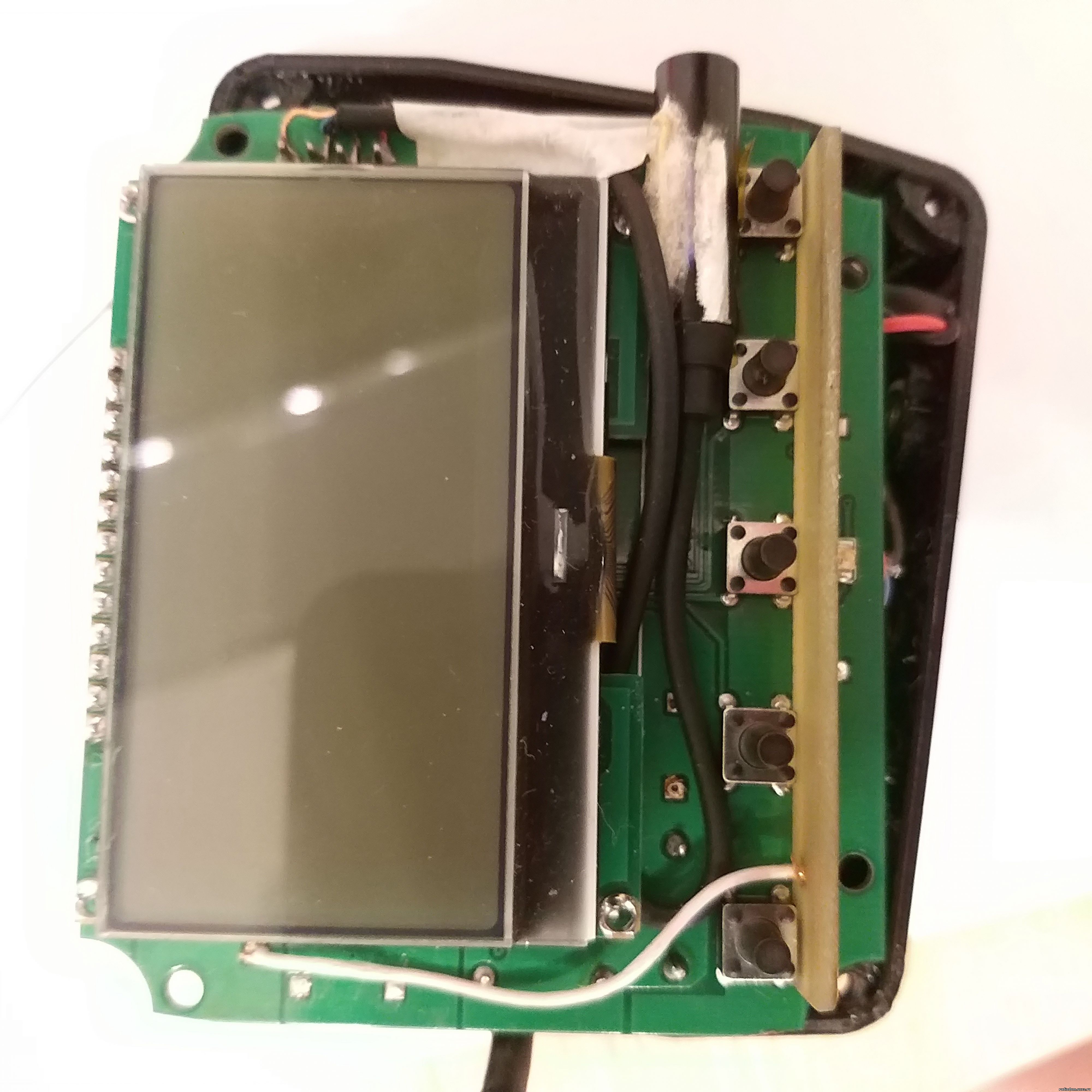

1. Из стеклотекстолита вырезал полоску 70х8 мм. Размеры определил исходя из свободного пространства. Отступив от нижнего края примерно на треть маркером нарисовал змейку-антенну. По углам нарисовал два монтажных пятачка. Далее деталь вытравил в хлорном железе, просверлил отверстие под провод и залудил. На основной плате зачистил «землю» от краски и припаял антенну за контактные пятачки.

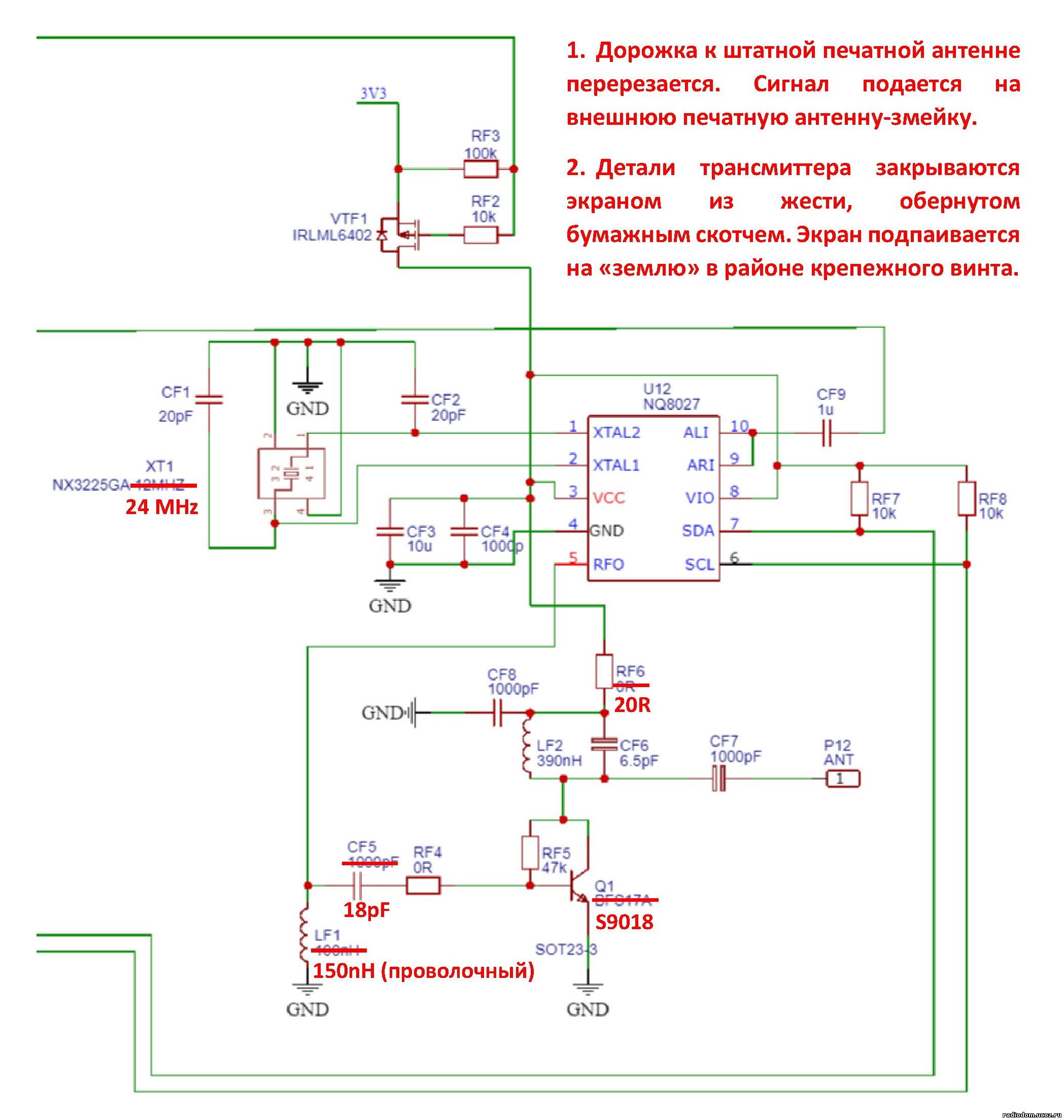

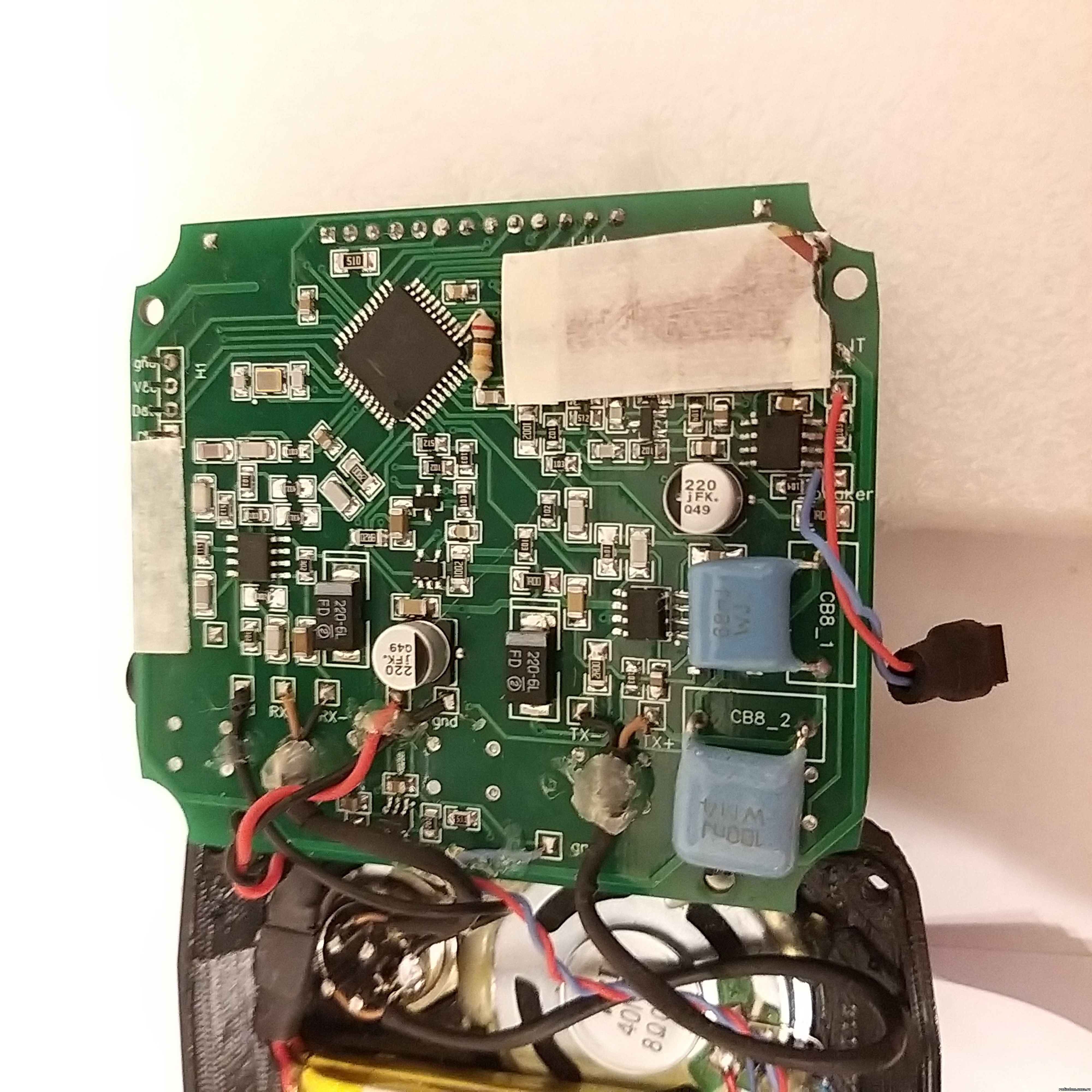

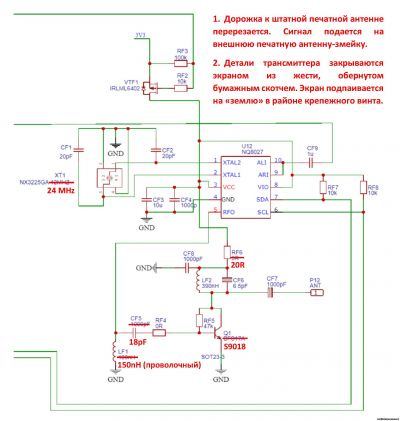

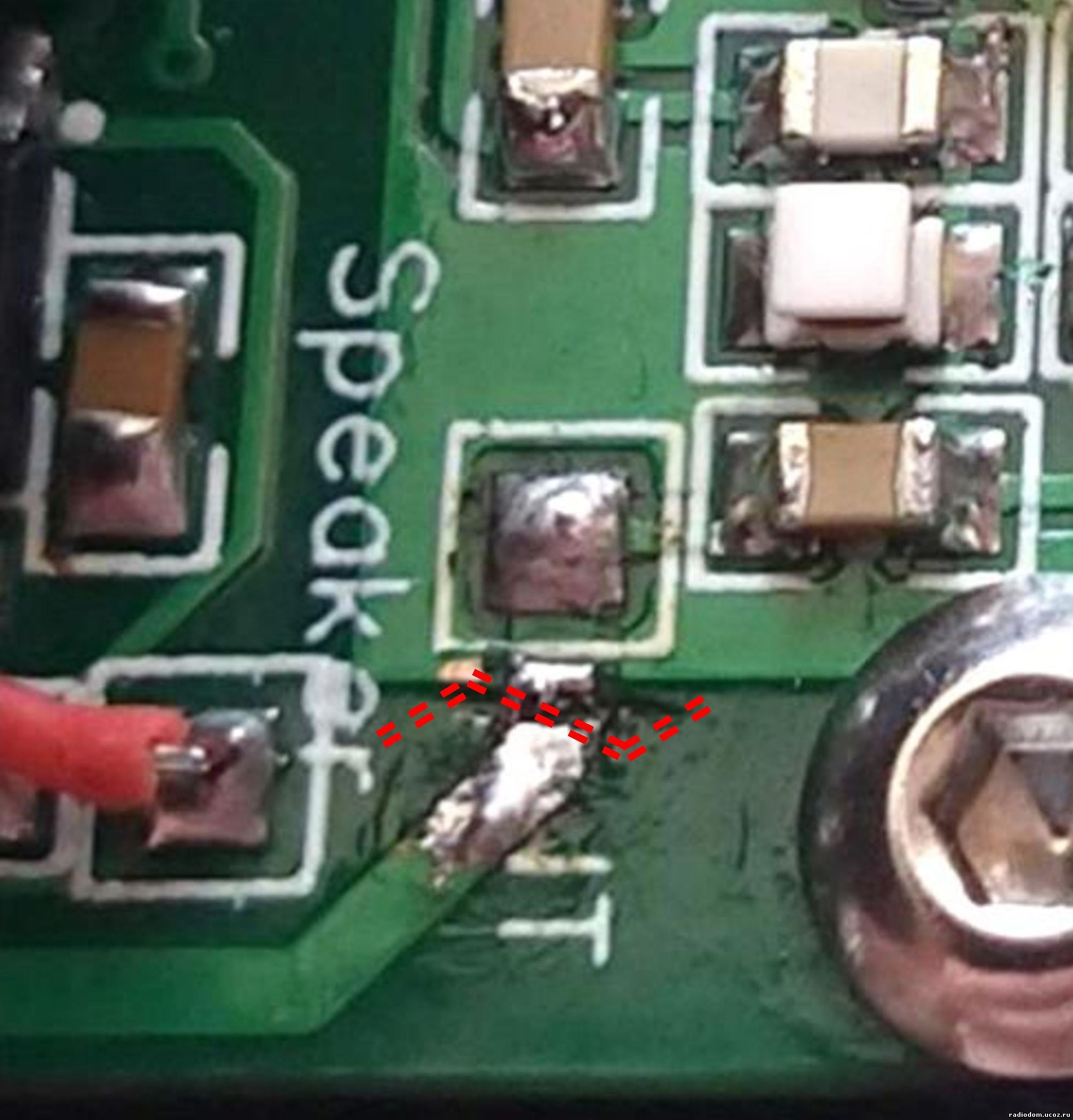

2. Дорожку к штатной антенне перерезал в районе контактной площадки. Сигнал от контактной площадки подал проводом на змейку.
3. С прошлых доработок XT1 уже стоял на 24 МГц, дроссель LF1 был заменен на проволочный 150 нГн, конденсатор CF5 был заменён на 18 пФ (так на Квазаре).
4. Исходя из схемотехники Квазара резистор RF6 поставил на 20 Ом (это реально улучшает работу).
5. Но и с этими переделками трансмиттер хоть и работал, но с треском и помехами. А вот когда транзистор Q1 заменил на S9018, а резистор RF5 с 220 кОм вернул обратно до 51 кОм (стандартного на 47 кОм не было), вот тогда схема заработала!

Прикрепления: 0067261.jpg(340.6 Kb) · 8500951.jpg(584.2 Kb) · 3469397.jpg(1.14 Mb) · 6427836.jpg(982.7 Kb) · 4929971.jpg(288.4 Kb)
