Катушки для "Крота"
finkgnДата: Пятница, 22.01.2016, 16:51 | Сообщение # 286
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
кому интересен первый крот, вот плата Автора взята здесь
редактировал под себя.
Плата: добавлен переменник контрастности LCD, подсветка подключена напрямую на +5v,
есть плата кнопок, плата на стабилизаторе 7809.
Заменен 78L05(SOT-89)  на 78L05(корпус ТО-92), у меня на проводках на радиаторе  висит 7805(ТО-220)

Добавлено (22.01.2016, 17:51)
---------------------------------------------
прошу прощения, снова не в ту тему написал, нужно сюда было http://radiodom.org/forum/3-7-195

Прикрепления: Plata_krot-new1.lay6 (209.0 Kb)

finkgnДата: Суббота, 06.02.2016, 12:58 | Сообщение # 287
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline

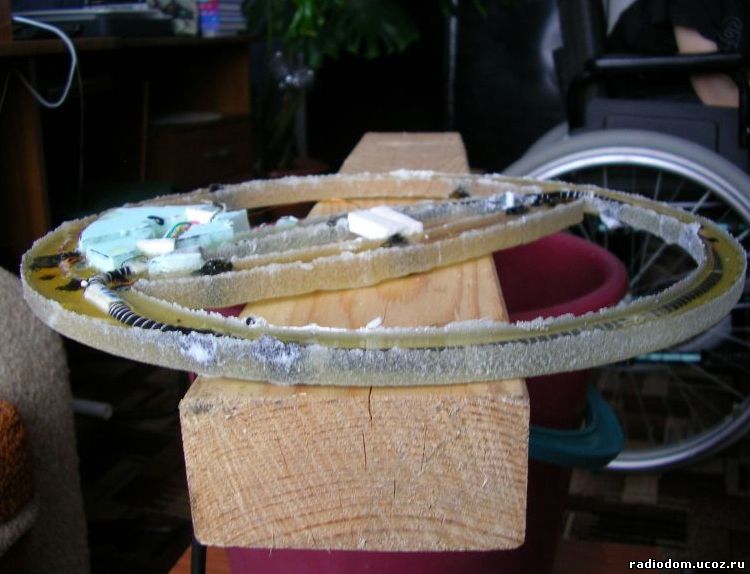

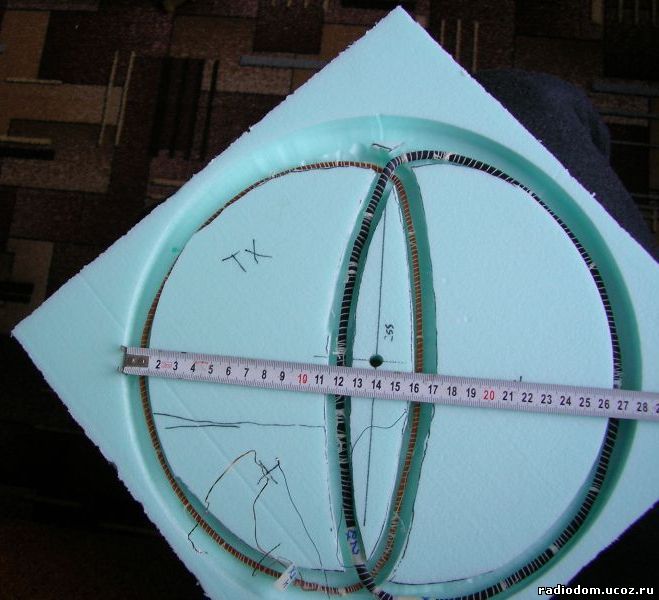

Здравствуйте! Залил свой первый датчик.
Подскажите какие значения установить в дискриминаторе (первый Крот)

Добавлено (06.02.2016, 13:58)
---------------------------------------------
сейчас в дискриминаторе это ( картинка под номером 6544759.jpg, Сообщение # 287)

Прикрепления: 2809369.jpg (71.2 Kb) · 6132315.jpg (100.0 Kb) · 7711647.jpg (73.0 Kb) · 4139506.jpg (92.1 Kb) · 6544759.jpg (64.9 Kb)

януковичДата: Суббота, 06.02.2016, 16:59 | Сообщение # 288
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Цитата finkgn ()
какие значения установить в дискриминаторе

Если хотите ходить во "всех металлах", то уберите все кубики... Если только в "цвете", то уберите слева ...до косой черточки.

finkgnДата: Суббота, 06.02.2016, 18:35 | Сообщение # 289
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
Спасибо янукович! Подскажите чувствительность от 0 до 9.Ноль это отключен динамик(сигнал)? А от 1 до 9 чувствительность уменьшается?

януковичДата: Суббота, 06.02.2016, 18:45 | Сообщение # 290
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Цитата finkgn ()
1 до 9 чувствительность уменьшается?

Эти значения не чувствительность, а "барьер". Чем выше значение, тем меньше чувствительность. "0" отключает звук.

finkgnДата: Суббота, 06.02.2016, 18:56 | Сообщение # 291
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
янукович, подскажите для первого крота эти показатели как(смотрите фото)

Добавлено (06.02.2016, 19:56)
---------------------------------------------
да кстати эти показатели на  так сказать "барьере"Cu3

Прикрепления: 7298697.jpg (141.1 Kb) · 3510386.jpg (168.5 Kb)

януковичДата: Суббота, 06.02.2016, 22:47 | Сообщение # 292
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
finkgn, можно и по-больше вытянуть.  wink

finkgnДата: Понедельник, 08.02.2016, 08:19 | Сообщение # 293
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
Цитата янукович ()
finkgn, можно и по-больше вытянуть
вот данные МД:

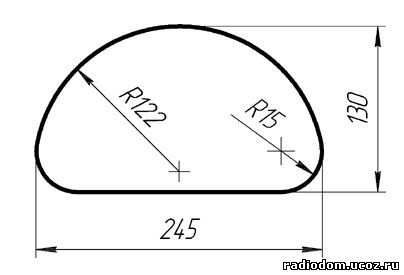

С1=267nF, TX=45 витков 0.5 мм.=1.19 mH(диаметр 207, это DD-шаблон 245*130 mm) f=8944 Hz
Co=33nF,   RX=200 витков 0.2 мм.=20.6mH( по калькулятору http://coil32.ru/calc/jslcc.html f=6104 Hz, расхождение с ТХ значительно больш чем 20%)
Баланс ~180-200 mV
R5=315R
R17=22K
ток потребления МД с выше указанными данными  ~73mA(но МД у меня питается от 12 акум. в через стаб 7809)

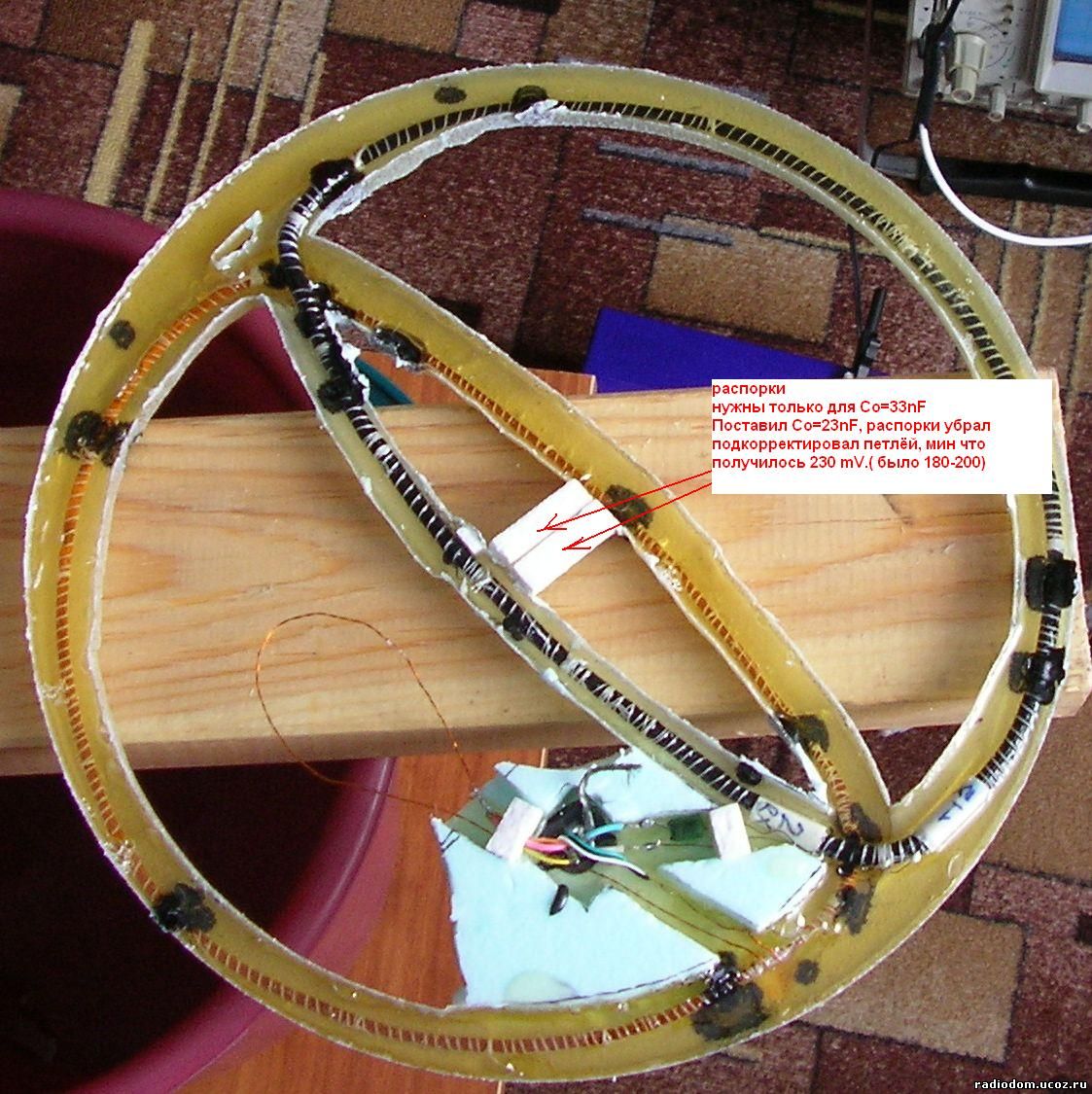

пробовал Со=23nF, распорки убрал(см фото) подкорректировал петлёй, мин что получилось 230 mV.( было 180-200), началась морзянка, но датчик держал руками, вечером попробую на подставку положить, отпишусь.

Вопрос: изменениями каких параметров можно "по-больше вытянуть"
P.S. подскажите, что делаю неверно? С каким балансом первый Крот может работать( понимаю что чем меньше тем лучше). Ток в ТХ какой должен быть?( у меня какие-то mA, <1)
Прикрепления: 3336762.jpg (10.7 Kb) · 1340089.jpg (241.6 Kb)

януковичДата: Понедельник, 08.02.2016, 10:29 | Сообщение # 294
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Цитата finkgn ()
изменениями каких параметров можно "по-больше вытянуть"

Можно попробовать уменьшить разнос частот, между резонансами ТХ и РХ. Тоесть, попробуйте увеличить С1 к 330 нан (приблизительно)... Таким образом, понизив частоту передатчика убьете 2-х зайцев, добавите ток на ТХ и приблизите резонанс передающей к резонансу приемной. У Вас сейчас 8944-6104=2840 Гц. Это очень много. Нужно сделать разницу около 1800 Гц. При таком разносе будет больше чувствительность, но и возрастут требования к датчику. Еще советую обратить внимание на ток. Можете ориентироваться на ток потребления схема+датчик в резонансе=90 мА. Выйти на такой показатель поможет уменьшение Р17 и Р0.

Цитата finkgn ()
началась морзянка

Морзянка в квартирах, это уже закономерность. Проверить шумность прибора можно только в дали от цивилизации.  cool

finkgnДата: Понедельник, 08.02.2016, 16:41 | Сообщение # 295
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
Цитата finkgn ()
вечером попробую на подставку положить, отпишусь.

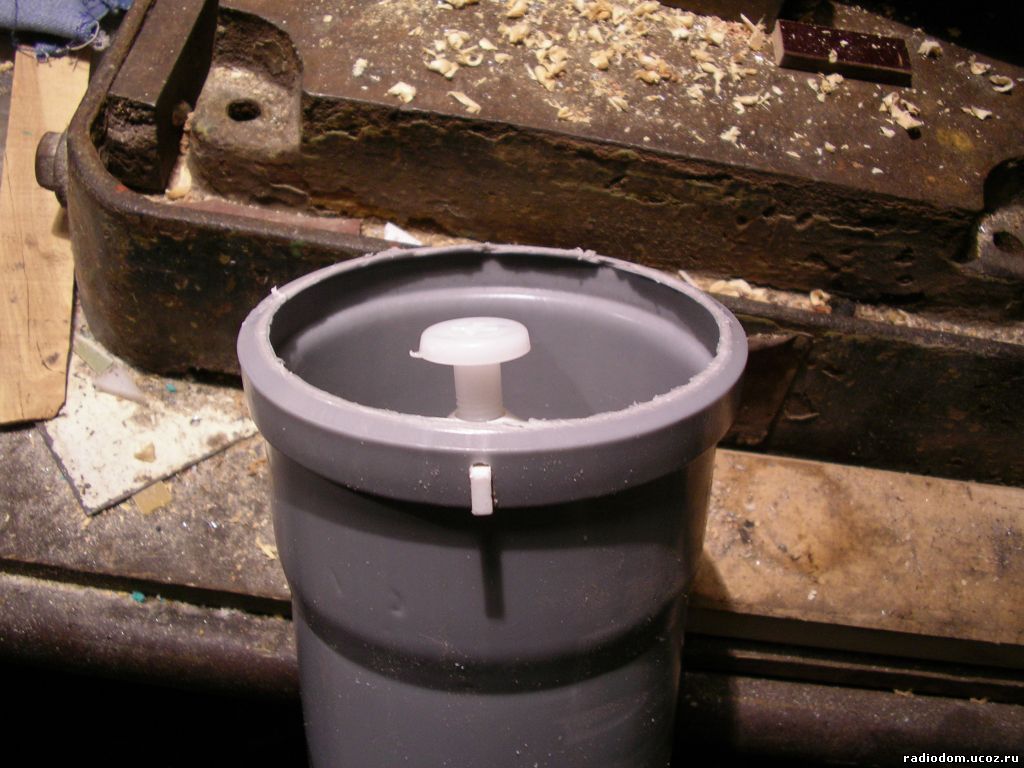

вечер, днем смастерил "подставку - помощницу" (из того что было в деревенском гараже)
сейчас запаяю 330nF, и далее по совету уважаемого януковича
Цитата янукович ()
схема+датчик в резонансе=90 мА
уменьшу R17, а R0 у меня отсутствует
Прикрепления: 2341347.jpg (151.6 Kb) · 5331878.jpg (129.4 Kb) · 6649654.jpg (124.6 Kb) · 0746507.jpg (108.3 Kb) · 2374840.jpg (190.3 Kb)

finkgnДата: Четверг, 25.02.2016, 19:24 | Сообщение # 296
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
все инструкции  януковича выполнил,

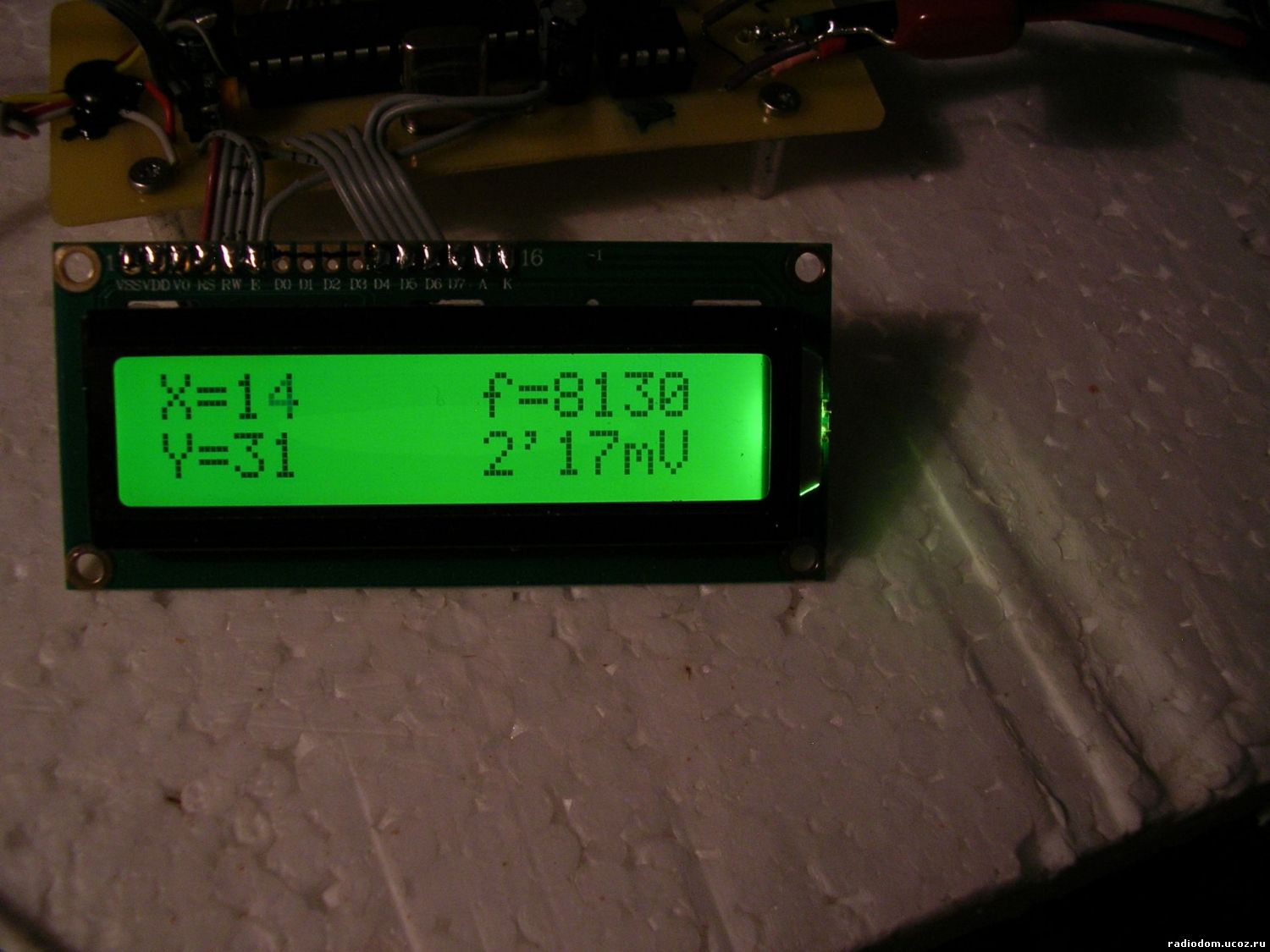

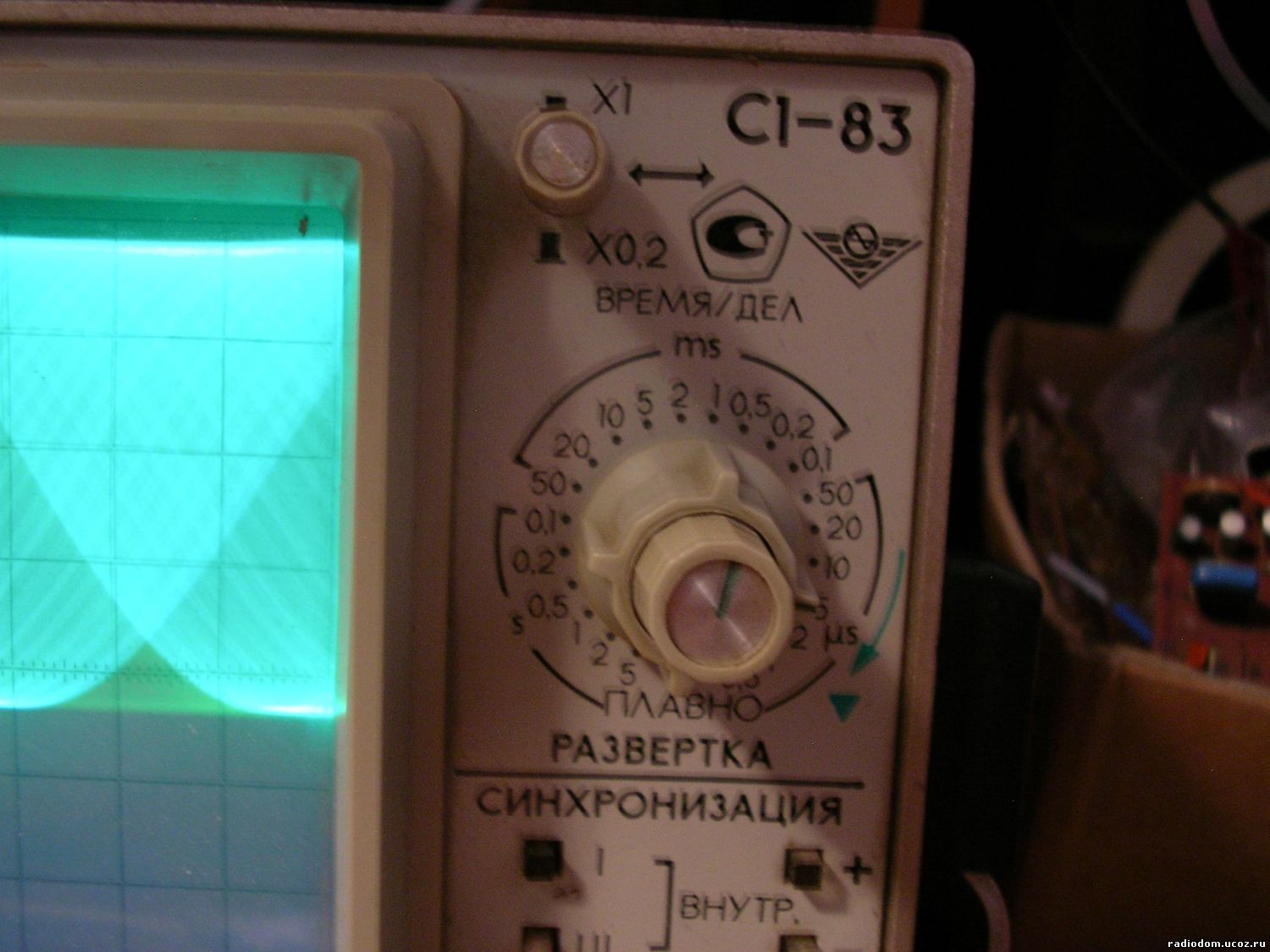

С1=330nF резонанс 8130Hz,
R17=17,3K
R0=0R

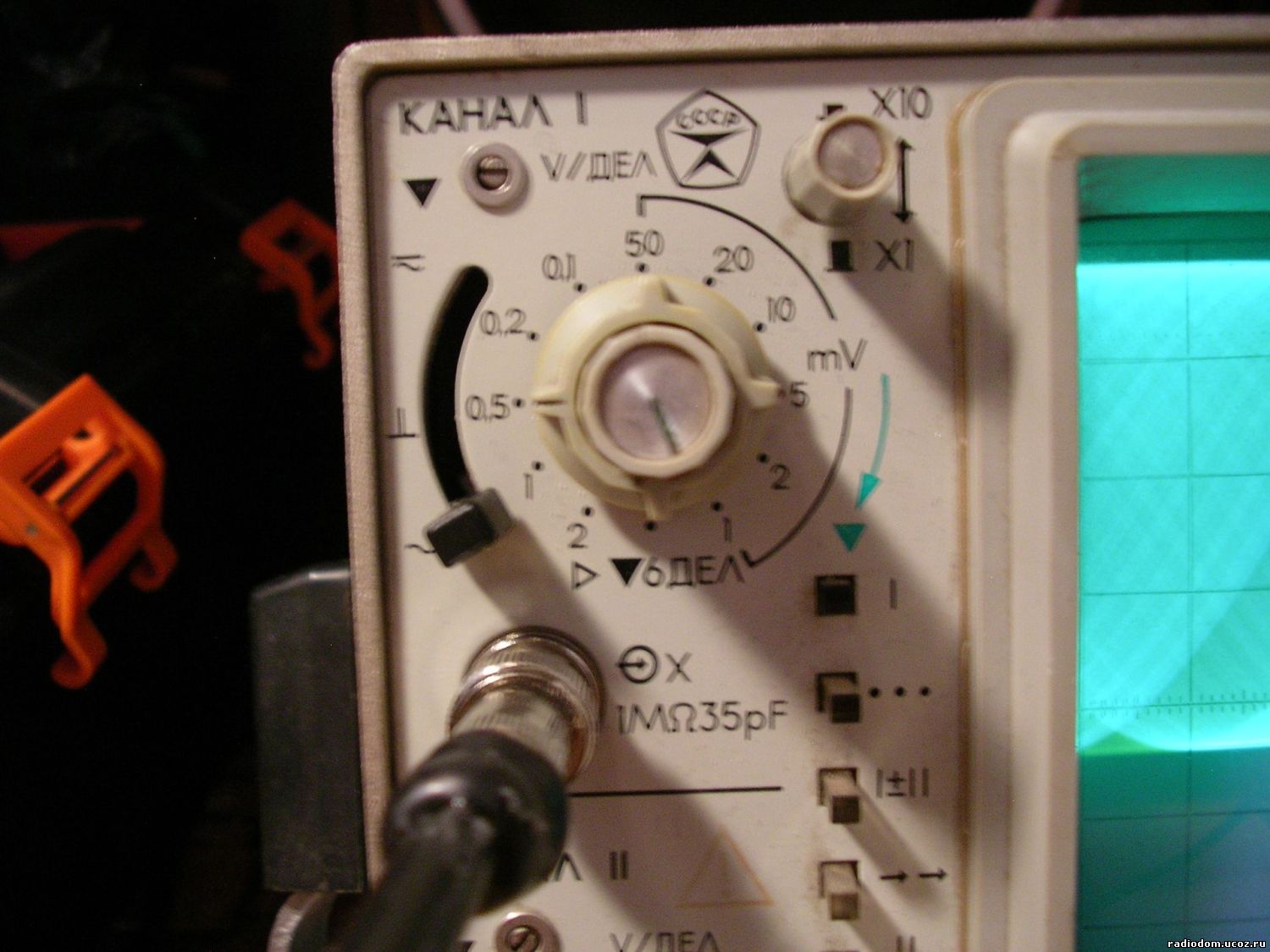

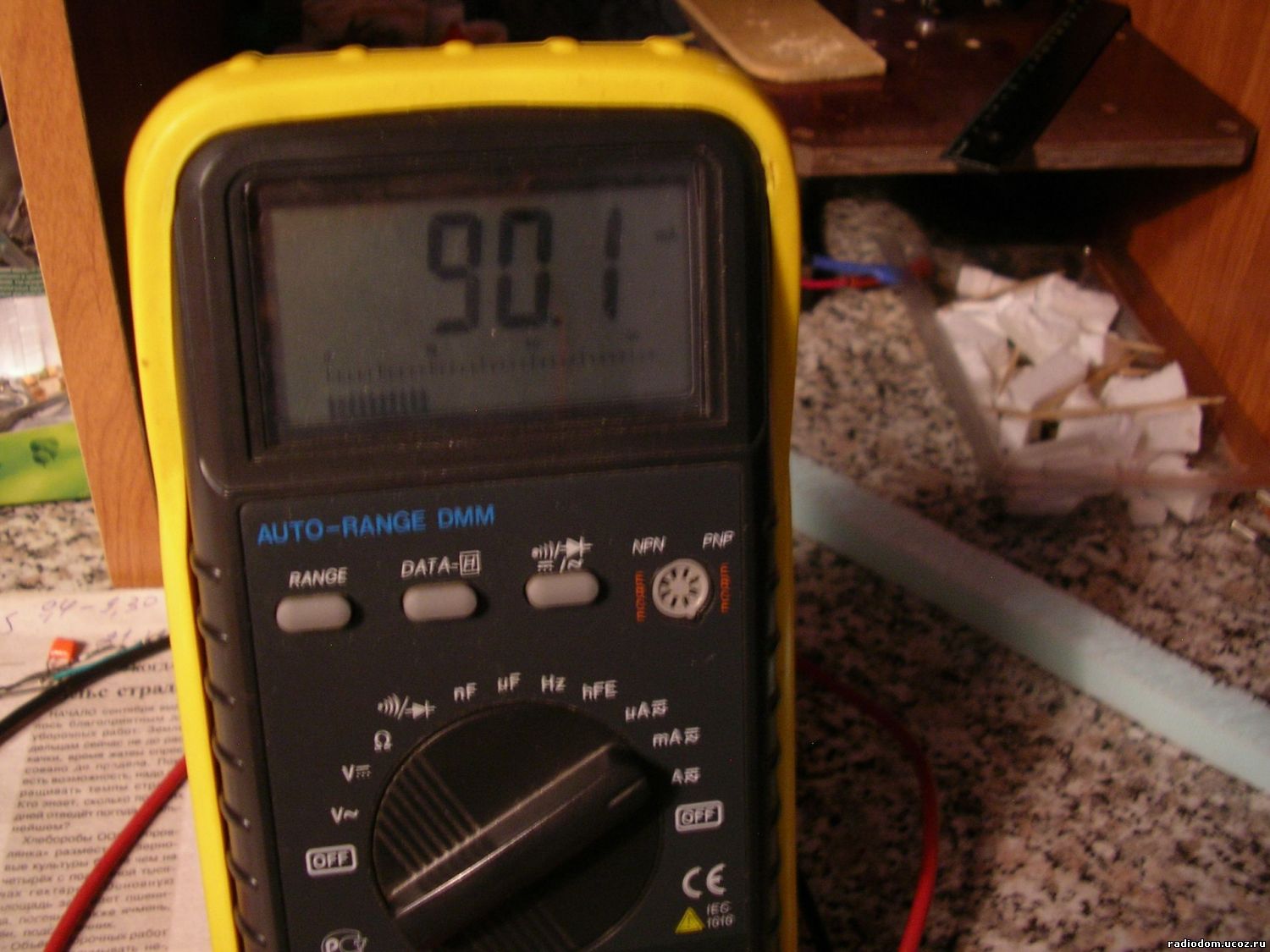

ток=90mA.,баланс ~210-230mV
Результат, рост чувствительно, т.е. около 30 см большой пятак диаметром 32мм(1881г), и около 25-27 диаметром 25 мм(СССР1956г). Для меня, человека с лесным образованием это внушительный результат.

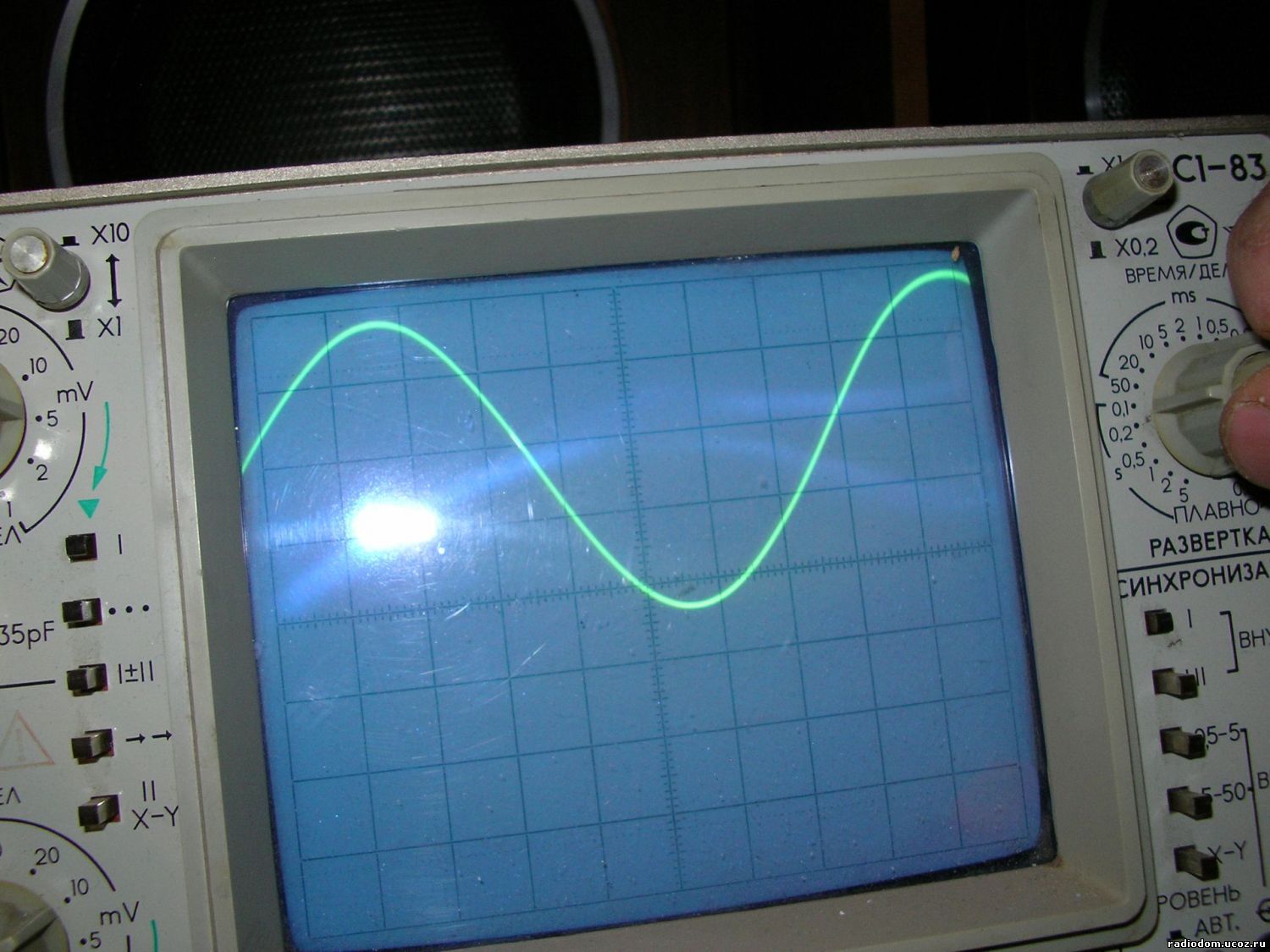

на фото RX не подключена.

Добавлено (08.02.2016, 18:37)
---------------------------------------------
все теперь буду доделывать датчик, и корпус блока.
Всем фурумчанам огромное спасибо! Почему всем, потому что читал все темы от каждого чему-нибудь учился.
Соберу к весне, как раз земля оттает, у нас в Зауралье (Россия) еще зима.


Добавлено (25.02.2016, 20:24)
---------------------------------------------
Приветствую всех! Опишу мою проблему, датчик свел до 170-200(в комнате на подставке, дом полностью ж/б хоть и деревенский) тут потеплело в наших краях решил выйти на улицу , и что я вижу тот-же датчик на той-же подставки но на улице мне 350-400 выдает, что мне на улице теперь баланс сводить, благо петля не залита еще???????

Прикрепления: 9274359.jpg (139.4 Kb) · 0724846.jpg (113.9 Kb) · 0872922.jpg (122.0 Kb) · 7545431.jpg (131.9 Kb) · 5962183.jpg (110.1 Kb)

януковичДата: Четверг, 25.02.2016, 19:36 | Сообщение # 297
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
finkgn, то что баланс на улице "уходит", так это у всех так... Идеального, термостабильного датчика еще не изготовил никто. В Вашем случае, это еще нормальные показатели. При охлаждении, нагреве датчика баланс будет "гулять", от этого никуда не деться. wink

finkgnДата: Четверг, 25.02.2016, 19:58 | Сообщение # 298
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
понял, теперь мажем графитом. Какие пропорции и лаки и т.п.  рекомендуете (есть цапон-лак и ПВА)

Добавлено (25.02.2016, 20:58)
---------------------------------------------
графит такого вида

со времен СССР, мужик мне отсыпал килограмм

януковичДата: Четверг, 25.02.2016, 20:02 | Сообщение # 299
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
finkgn, такими ингредиентами не пользуюсь, и Вам не рекомендую. Посмотрите в строй-магазинах клей "Дракон", им и разводите. Графит + немного спирта + клей Дракон, до состояния густой сметаны  https://www.google.com.ua/search?....bih=530

finkgnДата: Четверг, 25.02.2016, 20:26 | Сообщение # 300
Сержант
Группа: Пользователи
Сообщений: 34
Награды: 0
Репутация: 3
Статус: Offline
замешал с ПВА 1:1 намазал на скотч малярный( кусок 6 см), после высыхания на сопротивление меду условными крайними точками варьируется от 14к  до 8 мОм, как думаете пойдет такая смесь, завтра в гараже на цапон-лаке попробую смесь , дома этот лак воняет сильно.

Добавлено (25.02.2016, 21:08)
---------------------------------------------

Цитата янукович ()
finkgn, такими ингредиентами не пользуюсь, и Вам не рекомендую.
понял, ток вот до ближайшего магаз в котором был бы хотя-бы намек на такой клей 200 км, будем ждать подходящего момента, так сказать "попутной лошади"

Добавлено (25.02.2016, 21:16)
---------------------------------------------
взглянул на вашу ссылку  не похож этот вот клей http://tytan-professional.ru/ru/produkty/tytan-euro-line-polimernyj-klej--evrodekor-prozrachnyj/  на Ваш я таким потолочную плитку клеил, просто хотел добавить что не вся продукция продаваемая в Украине имеет оригинальное название в России, этот клей тоже имеет Польские корни

Добавлено (25.02.2016, 21:26)
---------------------------------------------
этот очень похож Титан Waild http://титан.рф/products/, такой точно есть в наших магах, что скажите
