| Andrew | Дата: Суббота, 23.06.2012, 17:00 | Сообщение # 2236 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Что то последнее время нет отчетов о приборе на реальном копе. Или все так хорошо или все так плохо, или просто жара...?)
|
| |
|
|
| Armatal6278 | Дата: Суббота, 23.06.2012, 17:20 | Сообщение # 2237 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Я применил малошумящий прецизионный r-t-r ОУ AD8605 (напряжение смещения = 65 мкВ, полоса пропускания = 10 Мгц, скорость нарастания выходного напряжения = 5 В/мкс). По-вашему он недостаточно хорош?!
При неправильном С9 шкала на место вставать не захотела.
А что если представить себе, что мы не в Африке, а в Антарктиде, и сделать регулируемую растягиваемую шкалу ВДИ. Такой функции нет ни у кого ... Можно будет весьма прецизионно оттюнинговать МД.
Что касается отчёта …
Я выходил с Кротом в лес два раза.
Первый выход был с параллельной ТХ и мне не очень понравилось. Из цветнины нашёл германские гильзы, современные 10 коп и 5 руб. Все находки были в поверхностном слое - сантиметров 5, не больше. Очень много ложных сигналов, которые сильно мешали поиску. ВДИ на цели показывало абы-какое, разве-что можно было отличить цветнину от чернины.
Во второй раз ходил с изделием, переделанным на последовательный резонанс ТХ; так же удалил R16C18, заменив его нормальным фазовращателем, встроенным между R11 и С5. Работа Крота в таком варианте понравилась гораздо больше. Ложняков было в несколько раз меньше, ВДИ отображался вполне определённо. Откопал много стреляных гильз и целых патронов; некоторые с довольно приличной глубины. Лучшей находкой оказался пятак СССР 1953 г.в.; был поднят с глубины около 20 см, причём по значению ВДИ сразу же угадал изделие. Кстати, отправляясь на это тестирование не успел ещё толком свести датчик, кое-как свёл его на скорую руку до 0,9В (по показаниям Крота) и с таким пошёл в лес. И всё неплохо работало.
Сейчас заказал корпуса датчиков – крупные ДД и кольцо. Жду когда придут, и буду пытаться построить нормальные датчики. Опосля и составлю окончательное мнение о приборе.
Сообщение отредактировал Armatal6278 - Суббота, 23.06.2012, 17:41 |
| |
|
|
| Anjey | Дата: Суббота, 23.06.2012, 17:23 | Сообщение # 2238 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| УРА ЗАРАБОТАЛО
СПАСИБО БОЛЬШОЕ ВСЕМ
В оддельность БЛАГОДАРЕН TCB!!!!!!!!!!!!
Проблема била в неверно подключенним R 13
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 17:35 |
| |
|
|
| янукович | Дата: Суббота, 23.06.2012, 17:51 | Сообщение # 2239 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Quote (Armatal6278) так же удалил R16C18, заменив его нормальным фазовращателем, встроенным между R11 и С5
Можно чуть подробнее, желательно в картинках?
|
| |
|
|
| TCB | Дата: Суббота, 23.06.2012, 18:05 | Сообщение # 2240 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2489
Статус: Offline
| Quote (Anjey) ВОПРОС что не так
R13-м добиваются нормальной видимости символов, у меня получилось 2,5кОм (в ЛС написал не правильно).
На твоем рисунке я не вижу как он подключен (3 конт индикатора через R13 на GND). Проверь это подключение.
Осциллограммы я думаю тебе ничего не дадут - на 4, 6, 11, 12, 13, 14 контактах индикатора должны быть пачки импульсов.

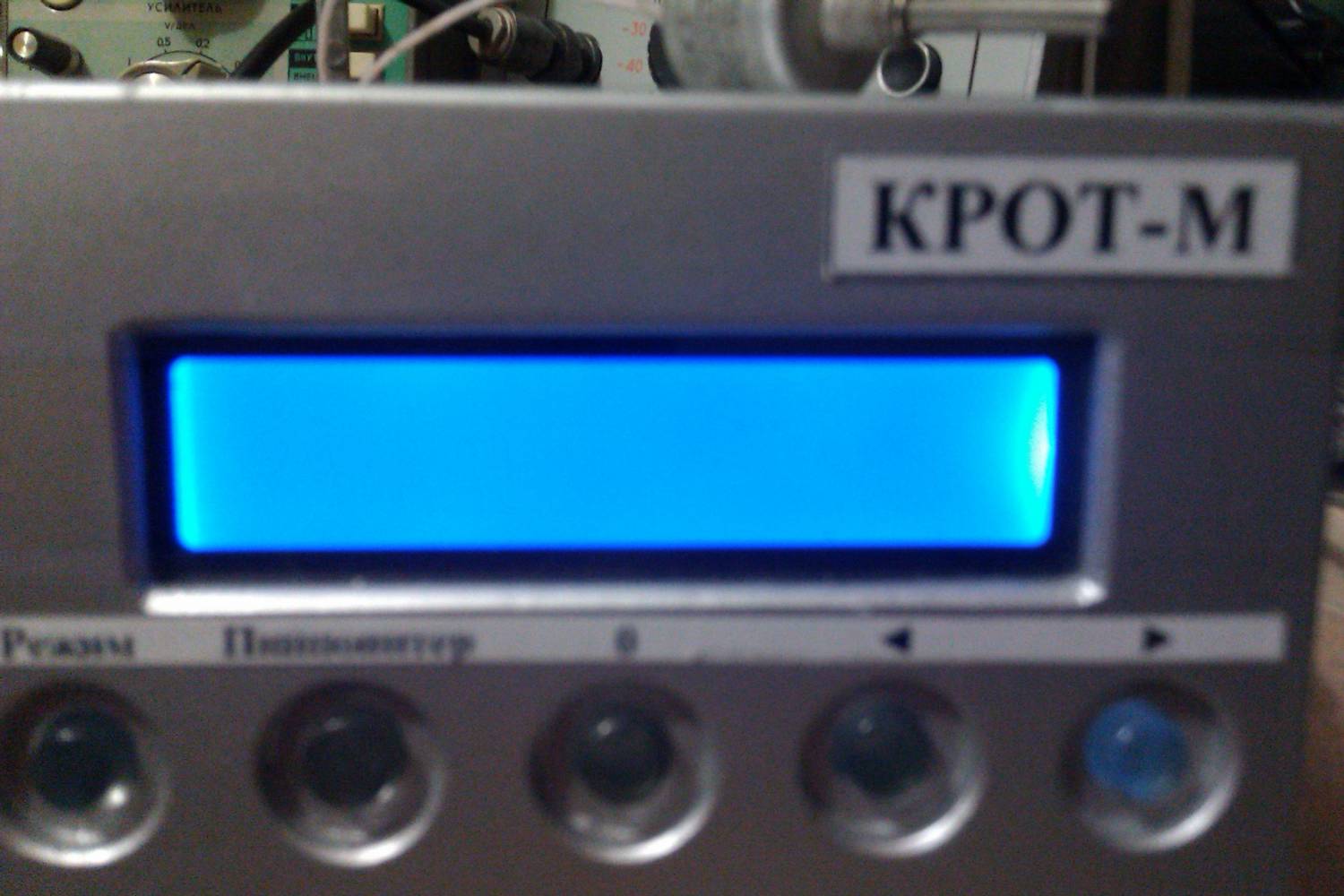

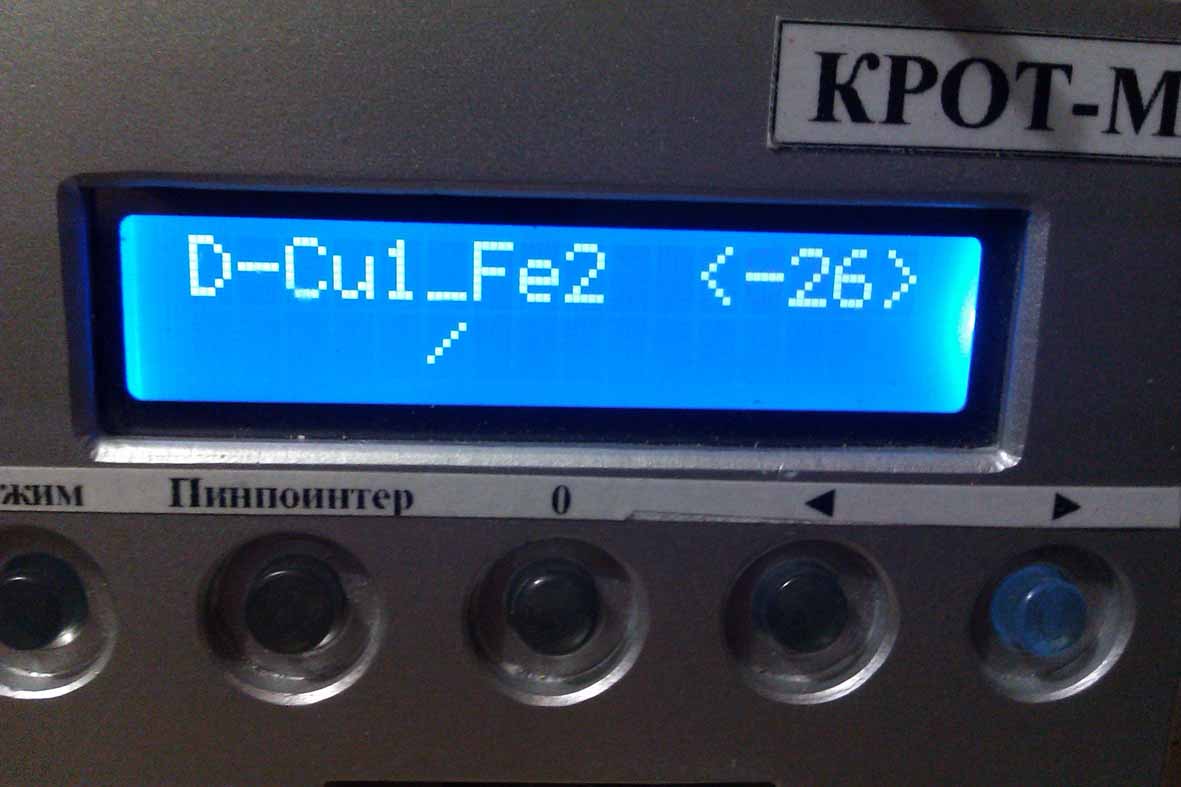

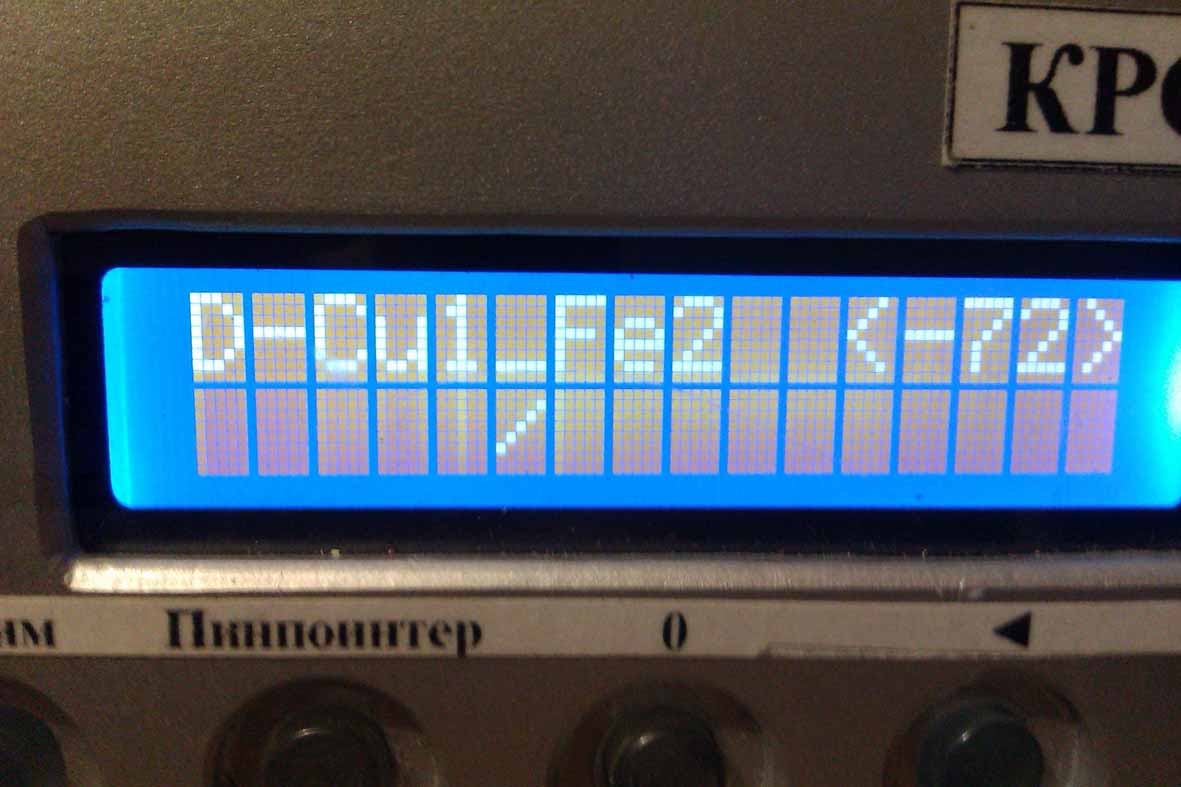

Провел эксперимент: поставил R13 переменник на 10кОм и изменяя сопротивление от 10кОм к 0 получил следующие изображения на индикаторе (см. фото)
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Anjey | Дата: Суббота, 23.06.2012, 18:24 | Сообщение # 2241 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline
| я так и зделал... сначала зделал по Вашей картинке ... там немножко неправильно нарисовано.... потом завел как на схеме и все заработало
 осталось купить подстроечники а потом уж самое самое сложное настроить
|
| |
|
|
| Armatal6278 | Дата: Суббота, 23.06.2012, 18:33 | Сообщение # 2242 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Quote (янукович) Можно чуть подробнее, желательно в картинках?
Чуть подробнее отпишу позжее - через месяц-два, когда модификация окончательно оформится и схема устаканится. Схему фазовращателя отдельно выкладывал на 143-й странице ...
|
| |
|
|
| Andrew | Дата: Суббота, 23.06.2012, 18:46 | Сообщение # 2243 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Quote (Armatal6278) Во второй раз ходил с изделием, переделанным на последовательный резонанс ТХ; так же удалил R16C18, заменив его нормальным фазовращателем, встроенным между R11 и С5. Работа Крота в таком варианте понравилась гораздо больше. Ложняков было в несколько раз меньше, ВДИ отображался вполне определённо. Откопал много стреляных гильз и целых патронов; некоторые с довольно приличной глубины. Лучшей находкой оказался пятак СССР 1953 г.в.; был поднят с глубины около 20 см, причём по значению ВДИ сразу же угадал изделие. Кстати, отправляясь на это тестирование не успел ещё толком свести датчик, кое-как свёл его на скорую руку до 0,9В (по показаниям Крота) и с таким пошёл в лес. И всё неплохо работало.
Наконец отчет! Выпросил..) За что спасибо!
Как я могу что то исправлять-добавлять не понимая в чем проблемы (Сам на копы не хожу все монеты на соседнем пляже уже выкопаны тем же Кротом - 0.5 литра монет), а проблемы они только на "земле" и проявляются, при многообразии конструкций, что касается особенно катушек. На столе уже все пройдено давно.. Все молча ждут "супер прошивку" при этом стараются не принимать участие в полевых испытаниях( ну или молчат). Это не правильно! Так что давайте пишите не стесняйтесь. Если конечно хотите чтоб тема не заглохла...)
Добавлю: Отчет типа "больше 5 см не видит" тоже приниматься!
Так же желательно писать про версию прошивки и тип датчика.
|
| |
|
|
| Armatal6278 | Дата: Суббота, 23.06.2012, 19:09 | Сообщение # 2244 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Прошивка была 0.8. Датчик - кольцо в кощеевском корпусе. ТХ "неправильная", всего 60 витков 0,45, ибо изначально замышлялась под параллельный резонанс. RX резонансная (на 1кГц ниже) 300 витков проводом 0,18.
Сообщение отредактировал Armatal6278 - Суббота, 23.06.2012, 19:12 |
| |
|
|
| Andrew | Дата: Суббота, 23.06.2012, 19:20 | Сообщение # 2245 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Quote (Armatal6278) ТХ "неправильная", всего 60 витков 0,45,
Почему неправильная? Я уже писал.. ну подсмотрите датчик от того-же Циклона в теме про Квазар. Человек много лет занимался темой..)
|
| |
|
|
| хохол | Дата: Суббота, 23.06.2012, 19:53 | Сообщение # 2246 |
 Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Кому интересно знать реальную чувствительность рекомендую такой эксперимент-сначала настраиваем на феррит -85,-90
градусов затем в режиме G отстраиваемся от этого феррита и машем одной рукой ферриом над катушкой размахом до ограничения по оссциллографу-другой испытуемый предмет.У меня просто по воздуху с катушкой ДД 35-38см в режиме С,реальное ВДИ 25-27,а вот если одной рукой махать ферритом-<имитация грунта>а другой вносить испытуемый предмет-то реальное ВДИ будет до 20-25см.
Спасибо за внимание.
|
| |
|
|
| Armatal6278 | Дата: Суббота, 23.06.2012, 20:31 | Сообщение # 2247 |
|
Лейтенант
Группа: Пользователи
Сообщений: 61
Статус: Offline
| Quote (Andrew) Почему неправильная?
Резонансный конденсатор на частоте 10 кГц у меня получился около 0,18 мкФ. Амплитуда при Uп=5В составила около 40В.
В идеале конденсатор должон быть раза в три поменьше - около 0,06 мкФ, а витков должно быть поболе. Тогда и амплитуда в контуре возрастёт.
Изготовители приснопамятного "Анкер-50" мотали ТХ по 120 витков, и получали амплитуду в контуре под 150В ...
|
| |
|
|
| Anjey | Дата: Суббота, 23.06.2012, 20:32 | Сообщение # 2248 |
|
Сержант
Группа: Пользователи
Сообщений: 21
Статус: Offline

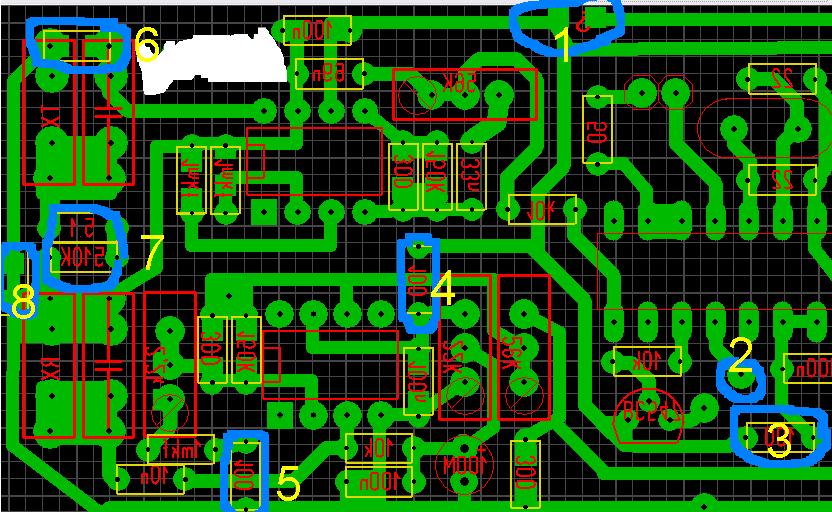

| Простите меня что так морочу голову  но возникло ещо 9 вопросов
1-что и зачем ...
2 - просто контрольная точка или туда чтото паять
3,4,5 - 100 пикофарад..... нанофарад?
6 - что там должно быть
7- 5,1 Ом ? кОм ? почему 510 ком ?
8 - зачем площадка
9- что стоит на плате управления
Сообщение отредактировал Anjey - Суббота, 23.06.2012, 20:38 |
| |
|
|
| хохол | Дата: Суббота, 23.06.2012, 20:40 | Сообщение # 2249 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Armatal 6278
Когда я делал Танго то доводил разиах до 300 вольт,но конкретно нужно было до 100 вольт,иначе грунт не давал покоя.
|
| |
|
|
| TCB | Дата: Суббота, 23.06.2012, 21:20 | Сообщение # 2250 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2489
Статус: Offline
| Quote (Anjey) возникло ещо 9 вопросов
Удалил - похоже автор печатки ответил
