по схеме
|
|
| хохол | Дата: Четверг, 08.03.2012, 17:47 | Сообщение # 1621 |
 Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline

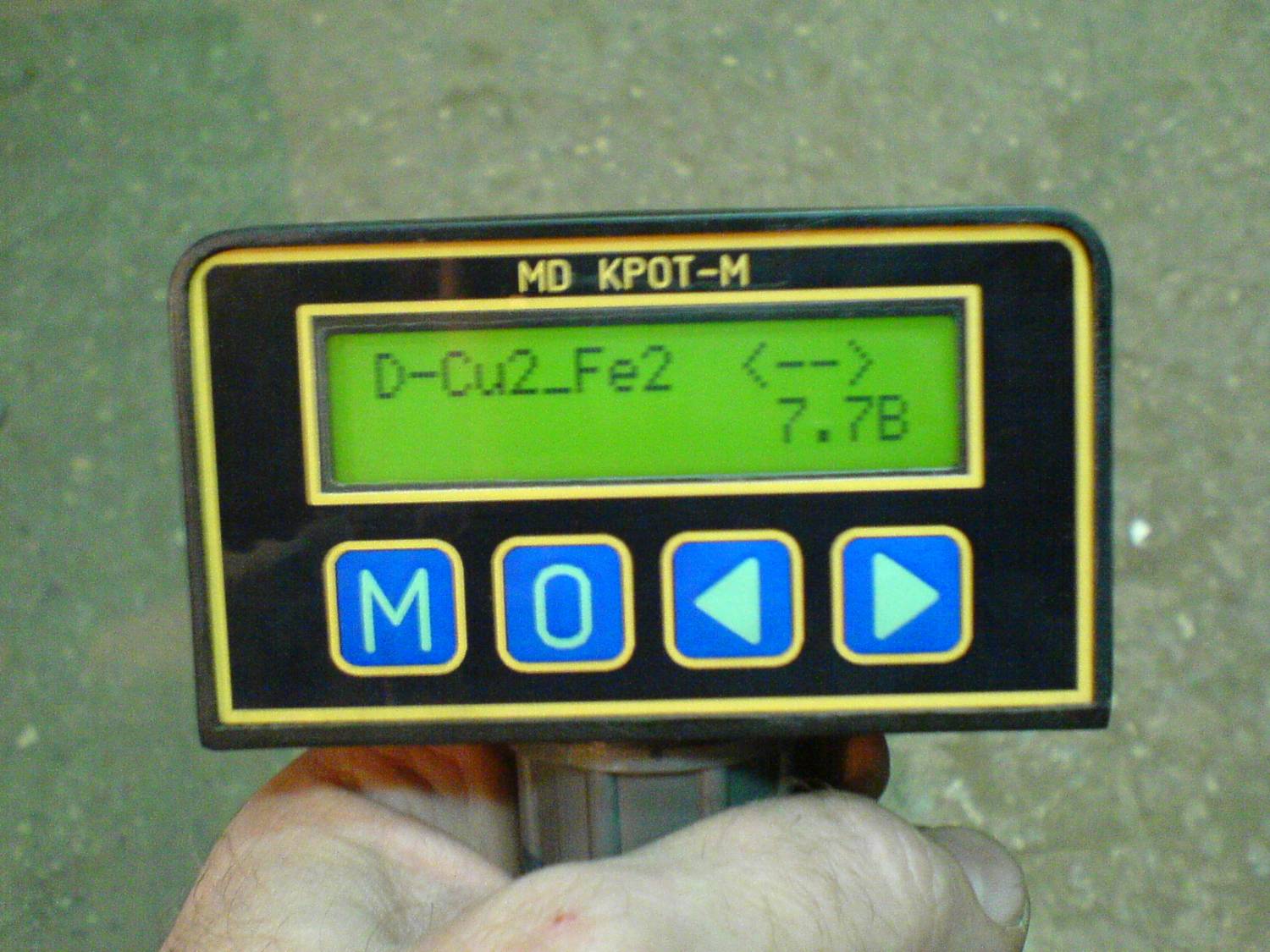

| Схема без изменений,плату переделал под СМД корпуса.Корпуса этого и прошлого-клееные от приемника то-ли СЕЛГА то-ли
СЕЛЕНА.Передняя панель отпечатана в размер в ворде и заламинирована на фирме где ламинируют документы.
|
| |
|
|
| bliznecvy | Дата: Пятница, 09.03.2012, 14:57 | Сообщение # 1622 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (хохол) Корпуса этого и прошлого-клееные от приемника то-ли СЕЛГА то-ли СЕЛЕНА
Смотрится отлично! Респект.
|
| |
|
|
| Leon666 | Дата: Суббота, 10.03.2012, 16:58 | Сообщение # 1623 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Если несекрет - датчик -резонанcysq?
|
| |
|
|
| хохол | Дата: Суббота, 10.03.2012, 19:17 | Сообщение # 1624 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| Leon666
Информация в разделе катушки для Крота.
|
| |
|
|
| SergM-76 | Дата: Суббота, 10.03.2012, 19:52 | Сообщение # 1625 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| хохол,
А Вы все катушки сводите с помощью металлических предметов или нет. А то Leon666, говорит что он сводит с помощью подстроечного витка. Я сегодня пробовал ни чего не получается, а вот с помощью 1коп всё в порядке.
|
| |
|
|
| хохол | Дата: Суббота, 10.03.2012, 20:49 | Сообщение # 1626 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| SergM-76
Ну свелось и слава богу,здесь как в сексе-ничего запретного.На чувствительности это не отразится-проверено.
|
| |
|
|
| Andrew | Дата: Суббота, 10.03.2012, 20:59 | Сообщение # 1627 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Добавлю, всякие предметы можно пихать в катушку но увлекаться не стоит ( типа как в сексе)), особенно если катушка будит "сильно" резонансная. Другими словами небольшие и немного...
|
| |
|
|
| SergM-76 | Дата: Суббота, 10.03.2012, 21:13 | Сообщение # 1628 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| хохол,
Leon666, пишет что
DD датчик очень неплохо сводится петлей или катушечкой из 3-4 -х витков.Проверено! И не вешайте в датчик лишний металл(фольгу,монетки,подковы ) ,они там не нужны,а гемора добавляют. Эту технологию применяю очень давно(увидел на Геотехе),да и фирменные катушки встречаются с таким сведением.Метал в катушке - это зло и с ним нужно боротся! Когда вы это поймете то и датчики у Вас будут получатся нормальные.
Но я пытался так свести ничего не получается, может я что то не понимаю. Подскажите пожалуйста. А с монеткой уже кольцо и ДД свёл и свелось всё классно. Опыта в изготовлении датчиков очень мало, хочется полностью разобраться в изготовлении датчиков.Добавлено (10.03.2012, 21:13)
---------------------------------------------
Andrew,
особенно если катушка будит "сильно" резонансная. Другими словами небольшие и немного...
Как это понимать, но не силён я дифф. трансформаторах.
|
| |
|
|
| Leon666 | Дата: Суббота, 10.03.2012, 21:40 | Сообщение # 1629 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Да сводятся они(ДД) просто.Как обычно ,сводите по минимуму,контролируя переворот фазы осцилом(катушка нагружена на 10к), TX уже залита окончательно,прикидываете уровень разбаланса и если много и перемещением катушки уменьшить нельзя ,то включаете в холодный конец TX катушечку 3-5 витков того же провода что и на
TX ,диаметром 2см. Перемещая ее по датчику(НЕ ЛОЖИТЬ НА ЩЕЛЬ!) находим минимальный разбаланс.Иногда необходимо ее перевернуть.Все так просто .Если обьяснил непонятно ,поройтесь по Геотеху,там есть/В принципе если датчик сделан правильно ,то сводится он хорошо и без петли.Если не верите - спросите у Deda
Сообщение отредактировал Leon666 - Суббота, 10.03.2012, 21:55 |
| |
|
|
| хохол | Дата: Суббота, 10.03.2012, 21:43 | Сообщение # 1630 |
|
Лейтенант
Группа: Пользователи
Сообщений: 62
Статус: Offline
| SergM-76
Даю вводную-Свел катушку в 0 при помощи петли и катушечки,залил.После полимеризации баланс ушел на50мв,после термоудара еще на 50,и что вы дальше будете делать?Согласен что много пихать не стоит-нужно подобрать материал,и оптимальный размер.
|
| |
|
|
| Leon666 | Дата: Суббота, 10.03.2012, 21:58 | Сообщение # 1631 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| А петлю(катушечку) заливать полностью не стоит.Заливатьее надо после отстоя и термотренировки.
А по поводу метала в катушке очень много писалось на старом md4,еще во времена расцвета Folxsturm-a. И потихоньку народ пришел к этой же мысли- метал в катушке это ЗЛО. Ну а дальше -слышащий да уразумеет
Сообщение отредактировал Leon666 - Суббота, 10.03.2012, 22:05 |
| |
|
|
| balbes | Дата: Воскресенье, 11.03.2012, 09:51 | Сообщение # 1632 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| прошу помощи я уже запарился с этими датчиками,своял DD катушку не резонанс но понятно что приёмная не резонанс а передающая должна в резонансе быть?при сведении куда лучше осцил подключить прямо к приёмной катушке или на выход операционника
|
| |
|
|
| Leon666 | Дата: Воскресенье, 11.03.2012, 10:56 | Сообщение # 1633 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| TX загнать в резонанс,проверить размах на катушке,осцил на выход опера.При залитой ТХ перемещая приемную и контролируя сигнал на выходе операционника добиваемся минимально возможного сигнала
|
| |
|
|
| Andrew | Дата: Воскресенье, 11.03.2012, 13:30 | Сообщение # 1634 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Где-то так: http://www.youtube.com/watch?v=mLFh0Jm6LLY
Хорошо бы если кто то из "Кротоделов" снял обучающий фильм по настройке, сведению для чайников..)
|
| |
|
|
| Падонак | Дата: Воскресенье, 11.03.2012, 20:18 | Сообщение # 1635 |
 Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Доброй ночи господа ! Скажите из сего разнообразия по ссылке какой именно индикатор выбрать для прибора ???
http://www.tda2000.ru/search/?q=wh1602&s=%D0%9F%D0%BE%D0%B8%D1%81%D0%BA
За ранее благодарен !!!!
Сообщение отредактировал Падонак - Воскресенье, 11.03.2012, 20:19 |
| |
|
|
