| TCB | Дата: Воскресенье, 11.03.2012, 20:48 | Сообщение # 1636 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2792
Статус: Offline

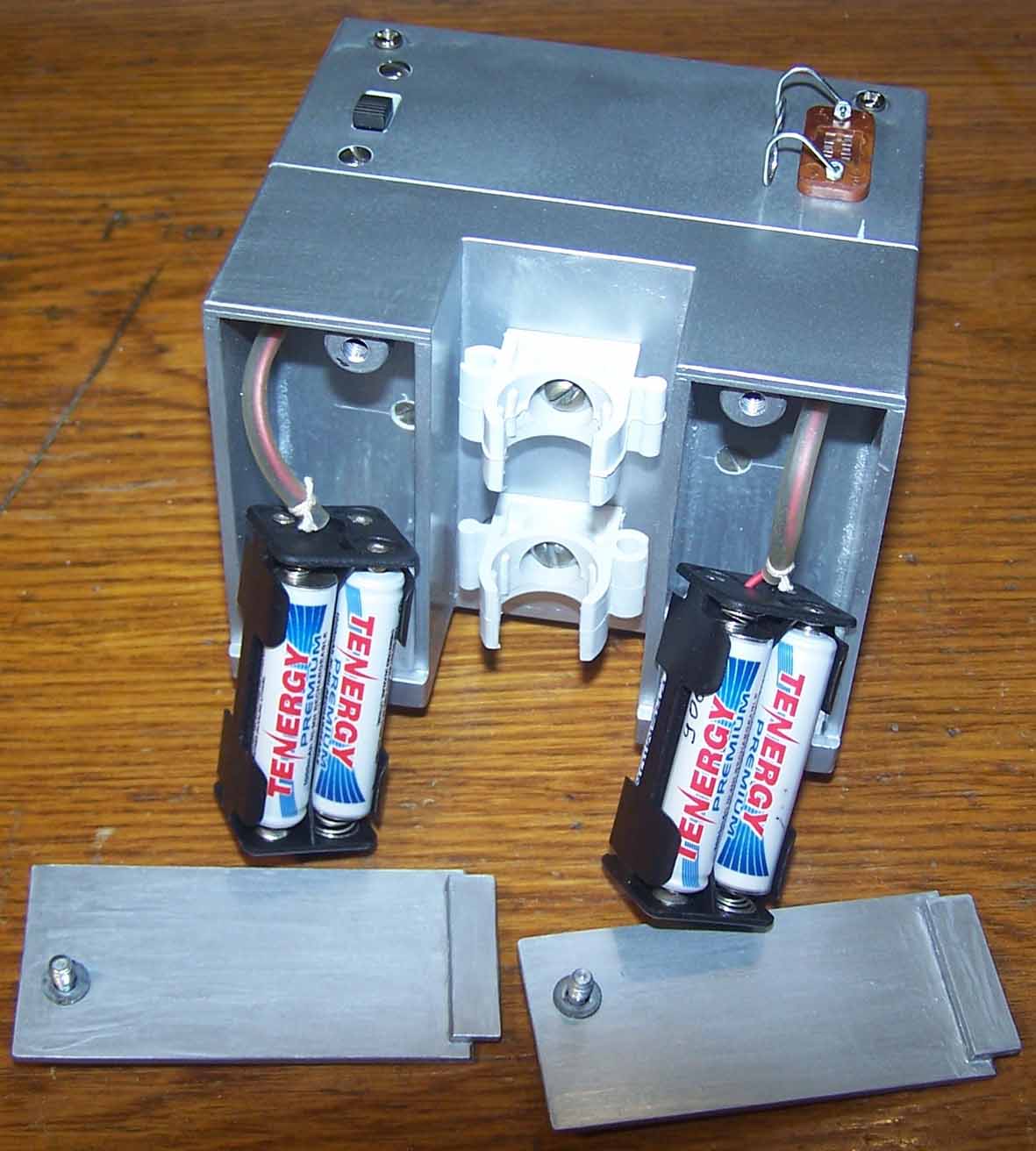

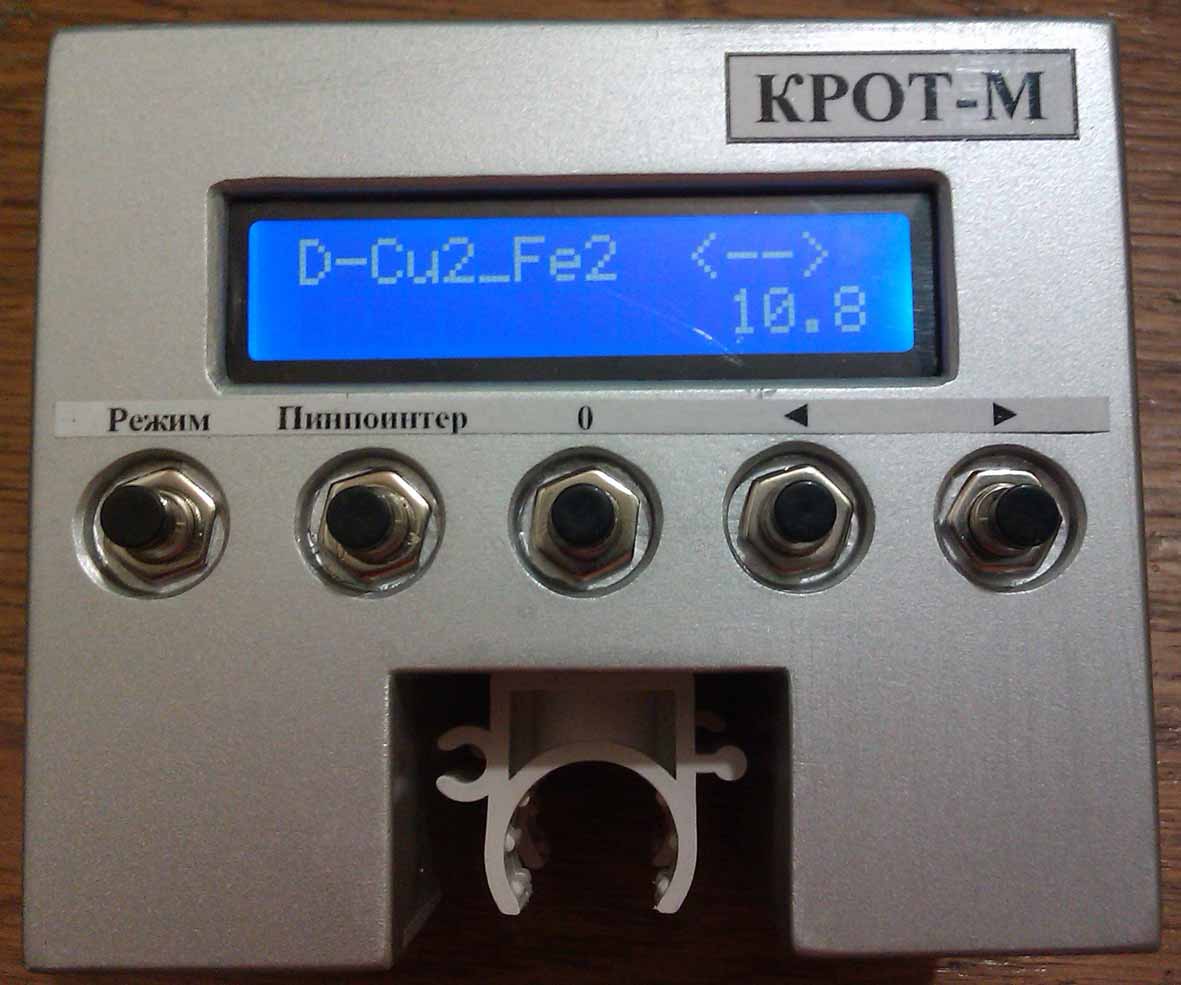

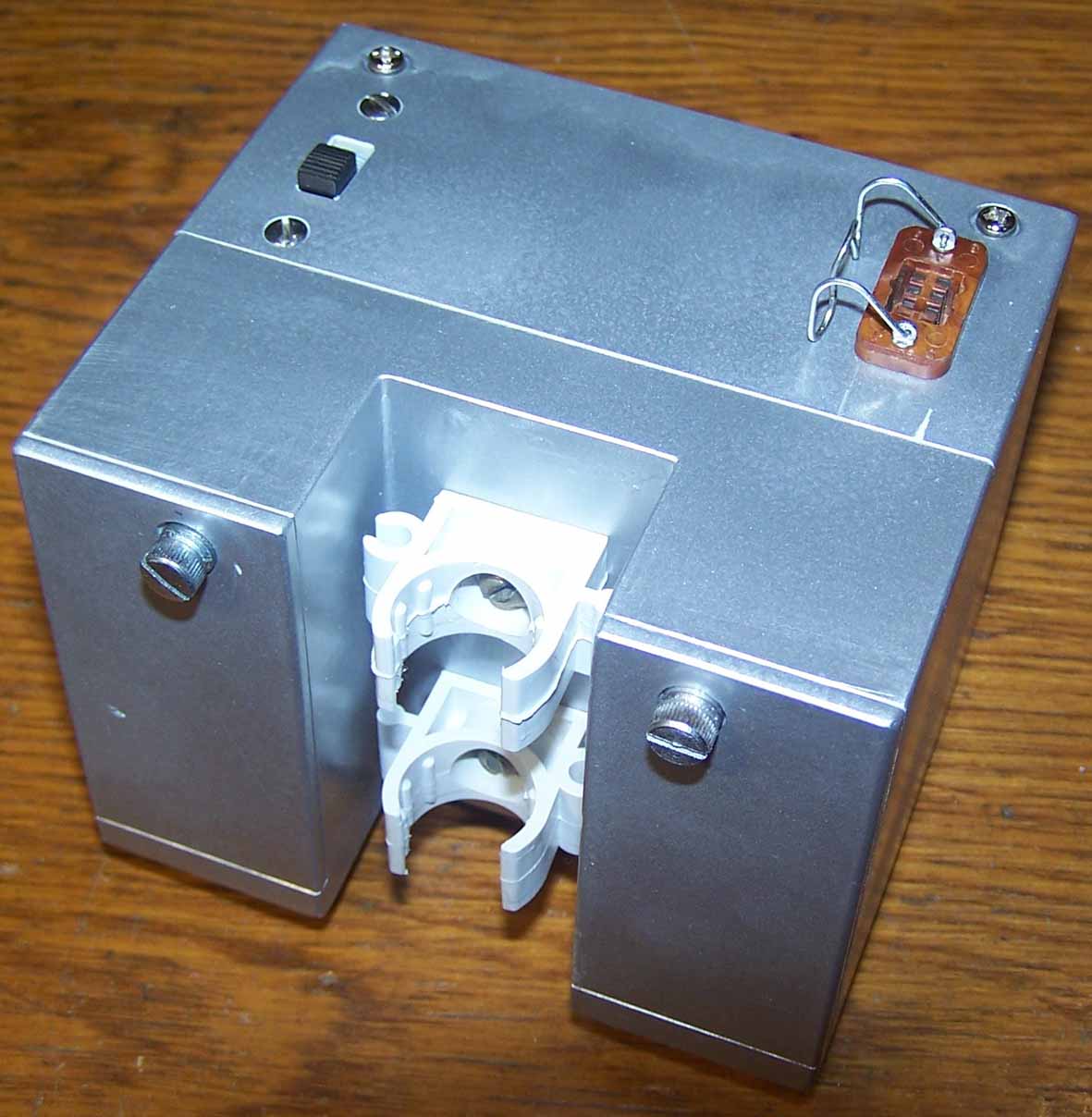

| Наконец доделал корпус для КРОТА. Что получилось можно посмотреть на фото.
 ,  ,  ,  ,

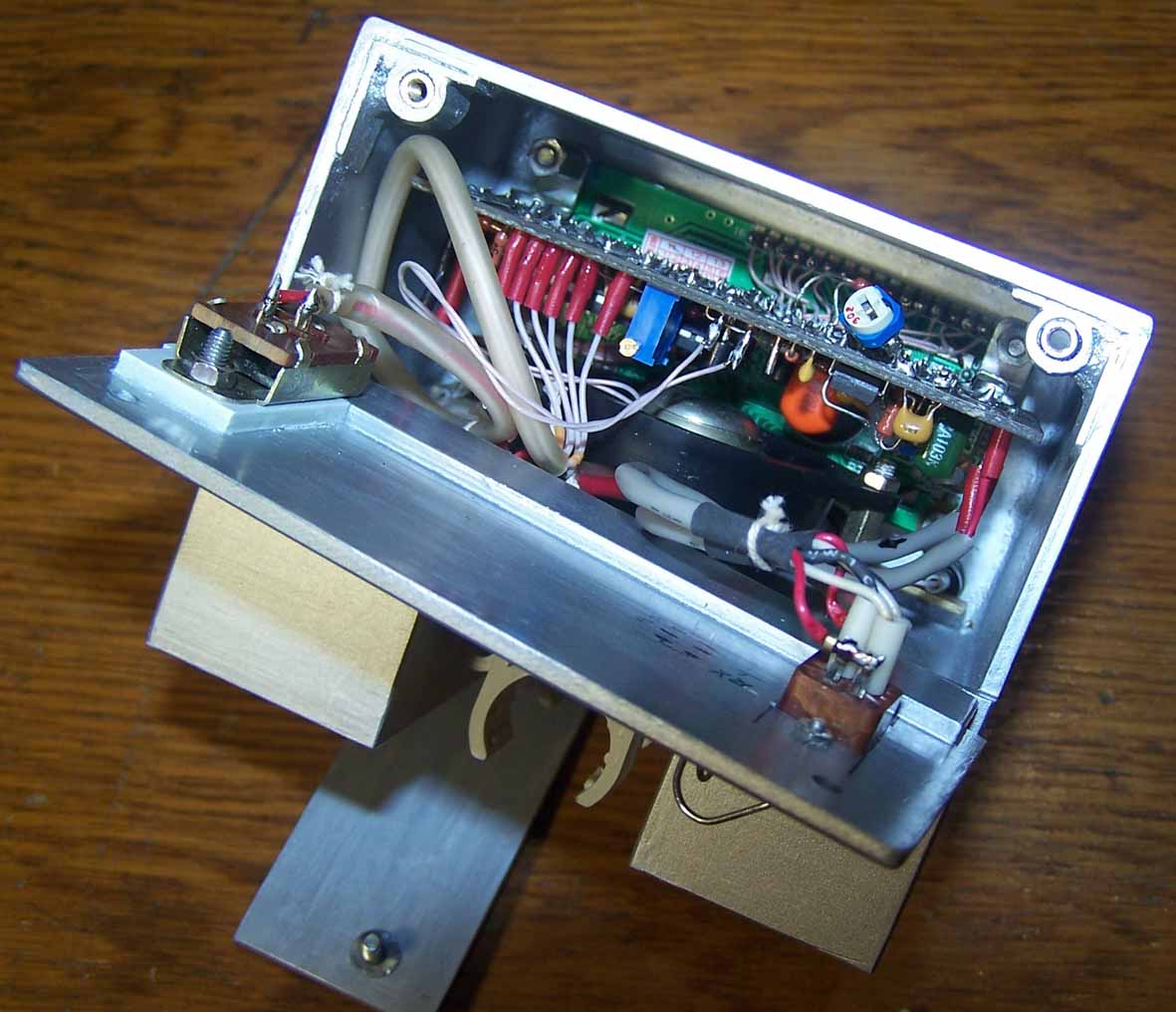

Уже в процессе монтажа вылезли недостатки – плохой доступ к плате для настройки.
Второе – конструкция получилась довольно тяжелая (480гр) и центр тяжести всеровно оказался над штангой, рука будет уставать больше.

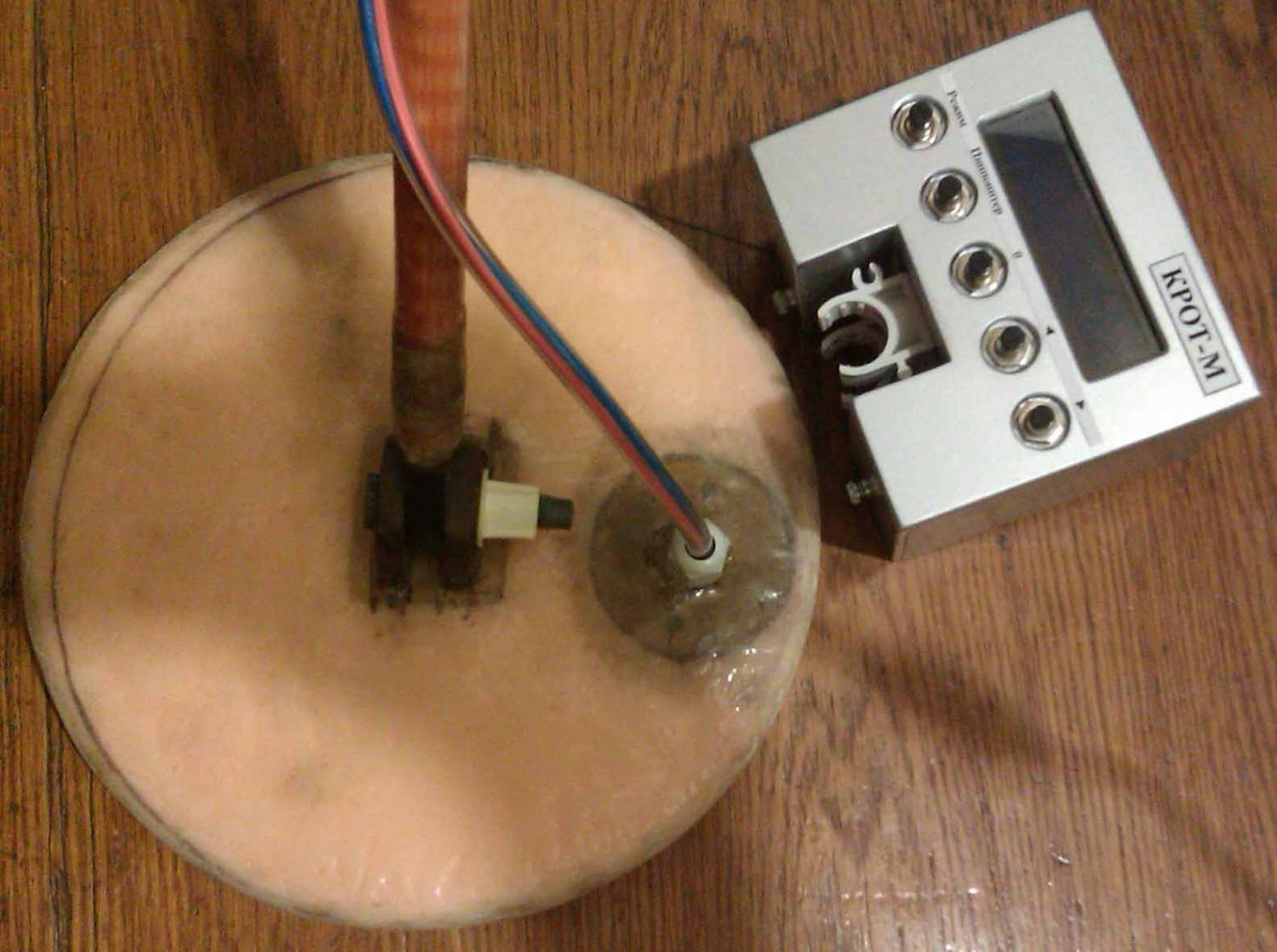

Катушка кольцо. Получил 18-20 см на 5 коп СССР, но с ней надо будет еще повозиться. Пока скорей всего я какие-то моменты в изготовлении и настройке не улавливаю – ну буду тренироваться. Попробую еще раз DD, первая мне не понравилась.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| янукович | Дата: Воскресенье, 11.03.2012, 20:53 | Сообщение # 1637 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Золотые руки. Очень красиво!!!
|
| |
|
|
| SergM-76 | Дата: Воскресенье, 11.03.2012, 21:16 | Сообщение # 1638 |
 Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| TCB,
Золотые руки. Очень красиво!!!
Для копа руку оторвет.
|
| |
|
|
| янукович | Дата: Воскресенье, 11.03.2012, 23:57 | Сообщение # 1639 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Меня впечатлило качество корпуса. Заметьте, все сделано вручную, а качество, отменное. Например у меня так не получается (чего греха таить, если даже дисплей приделать к покупной коробке, то и криво выпиляют и криво вставят...). А развесовку соорудить, это уже не большого ума нужно. ... Если аккумы вынести под подлокотник, то все балансируется, и можно будет махать прибором весь день. Так что учимся господа и ПАНОВЕ к аккуратности и эстетике.
|
| |
|
|
| Andrew | Дата: Понедельник, 12.03.2012, 10:36 | Сообщение # 1640 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Да сделано вообщем не плохо, правда не понятно корпус пластмасса под алюминий или все же алюминий?
Но я об индикаторах, вот и Падонак ( ну вы блин ники предумываете) спрашивает какие лучше применить.
Индикаторы есть как бы двух принципов отображения - рефлективный ЖКИ которые имеют отражатель за задним поляризатором, который отражает свет, прошедший через сегменты . Трансмиссивные, работающие на пропускание света. Причем вторые требуют источника света, другими словами подсветка всегда должна быть включена. В темноте такой индикатор выглядит красиво но как на солнце он будит читаться вопрос (они еще бывают позитивные-негативные). А зачем лишнее потребление на постоянную подсветку и лишние деньги - цена у таких индикаторов больше. Вот и думайте какие индикаторы применять...
Статьи про индикаторы http://kulikova-nata.narod.ru/oldsite/articles/lcd/lcd.html
http://www.cqham.ru/super/opto/lcd_wins.htm
|
| |
|
|
| Leon666 | Дата: Понедельник, 12.03.2012, 13:44 | Сообщение # 1641 |
 Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| По поводу подсветки- предлагаю такой вариант дополнения без переделки Крота.Схема представляет собой примитивное реле времени
включающее подсветку на определенное время после выдачи звукового сигнала или нажатия отдельной кнопки(тут дело вкуса)
Время задержки можно выбирать в широком диапазоне,регулируется подстроечником Р1.Как работает обьяснять не нужно и так все ясно.
Транзисторы любые- лишь бы держали по току
Сообщение отредактировал Leon666 - Понедельник, 12.03.2012, 14:03 |
| |
|
|
| янукович | Дата: Понедельник, 12.03.2012, 18:40 | Сообщение # 1642 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Хочу спросить вот о чем. Как меняется и как должно изменяться ВДИ (например на пятак СССР) на протяжении всей дальности обнаружения? Например, у меня возле датчика ВДИ показывает 57-60... через 15-20см уже 50... возле 30см (почти на грани срабатывания) 43-45... Датчик кольцо резонанс.
|
| |
|
|
| bliznecvy | Дата: Понедельник, 12.03.2012, 20:19 | Сообщение # 1643 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Тоже датчик кольцо нерезонанс, ведет себя так-же. Настраиваю 5коп. СССР на 10см ВДИ 50.Тогда все металлы попадают в шкалу ВДИ на средней чуйке
Спасибо за внимание.
|
| |
|
|
| SergM-76 | Дата: Понедельник, 12.03.2012, 21:18 | Сообщение # 1644 |
|
Полковник
Группа: Пользователи
Сообщений: 158
Статус: Offline
| Andrew,
как должно изменяться ВДИ (например на пятак СССР) на протяжении всей дальности обнаружения? Например, у меня возле датчика ВДИ показывает 57-60... через 15-20см уже 50... возле 30см (почти на грани срабатывания) 43-45... Датчик ДД резонанс
|
| |
|
|
| Leon666 | Дата: Понедельник, 12.03.2012, 21:49 | Сообщение # 1645 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (SergM-76) как должно изменяться ВДИ (например на пятак СССР) на протяжении всей дальности обнаружения? Например, у меня возле датчика ВДИ показывает 57-60... через 15-20см уже 50... возле 30см (почти на грани срабатывания) 43-45.
Вполне нормальное явление.VDI зависит от двух параметров- реактивной и электрической проводимости цели.А так как с увеличением расстояния отклики уменьшаются ,то и VDI будет изменятся
Приведу одну цитату с md4u(автор Сергей_П)
Если как-то выделить основополагающие параметры влияющие на VDI в МД, то это будет выглядеть примерно так:
VDI=K*w*(X(h)/G)*cos(ф)
w – частота
X(h) – магнитная восприимчивость цели (для ферромагнетиков зависит от напряженности поля линейно, до точки перегиба при больших полях…)
G – электрическая проводимость цели
cos(ф) – фазовый сдвиг между TX и RX
К –набор коэффициентов, включающий:
K= Kr*Kd*Kф*Кпрочие…
Kr – коэффициент зависящий от расстояния до цели и особенности магнитной диаграммы датчика
Kd – коэффициент зависящий от толщины цели, связан с глубиной проникновения поля внутрь объекта
Кф –от формы объекта и пр….
Из этой простой записи VDI прекрасно видно например, почему золото, имеющее большие магнитные характеристики чем медь, имеет меньший VDI… - за счет большей электрической проводимости…
|
| |
|
|
| янукович | Дата: Понедельник, 12.03.2012, 22:11 | Сообщение # 1646 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Собственно почему я задал этот вопрос (растояние до цели и ВДИ)... Дело в том, что сегодня пробовал разносить и сдвигать разницу в резонансных частотах между ТХ и РХ. Так-же пробовал играться с усилением на ТХ. При некоторых манипуляциях получается обратный эффект. Возле датчика пятак 57-60.... через 12-20см, ВДИ 68-72, около 30см - 75-78.... В таком варианте медь в дальнем положении вырезается раньше чем надо... Вот и думаю...
Сообщение отредактировал янукович - Понедельник, 12.03.2012, 22:28 |
| |
|
|
| TCB | Дата: Понедельник, 12.03.2012, 22:32 | Сообщение # 1647 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2792
Статус: Offline
| Quote (Andrew) не понятно корпус пластмасса под алюминий или все же алюминий
Алюминий? - нет на такие подвиги я не способен. Конечно же полистирол покрашенный серебрянкой специальной для пластика.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| Andrew | Дата: Понедельник, 12.03.2012, 23:13 | Сообщение # 1648 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (SergM-76) Andrew, как должно изменяться ВДИ (например на пятак СССР) на протяжении всей дальности обнаружения?
Было бы хорошо если оно не менялось.. Оно может меняться на предельных расстояниях когда "сигнал" от цели слабый или сильный когда цель близко к катушке( перегрузка), ну и конечно если цель находиться в грунте. В рабочем диапазоне расстояний скажем 5-20 см. меняться незначительно в пределах нескольких единиц. Это конечно все при условии отсутствия внешних воздействий и цель ориентирована в одной плоскости. Может кто то кто имел дело с фирменными МД расскажет как там, но насколько я понимаю и там оно может меняться и скакать в пределах ценообразования на тот прибор..)
Для общего развития http://www.condor725x.narod.ru/support/PMANUAL/pmanual.htm
PS: Раздел "Роль чисел VDI в работе прибора и в практике поиска" особенно 6 абзац.
В статье вроде пишется хотя и так понятно - ВДИ вам никогда не скажет что это цель "конкретно такая", но подсказать совместно со звуком и показаниями интенсивности сигнала может многое...например "похоже это опять водочная пробка.." А вот это уже очень важный момент! Кто не понимает соберите пару аналоговых приборов)
|
| |
|
|
| Leon666 | Дата: Вторник, 13.03.2012, 00:34 | Сообщение # 1649 |
|
Подполковник
Группа: Пользователи
Сообщений: 145
Статус: Offline
| Quote (Andrew) Кто не понимает соберите пару аналоговых приборов)
Полностью солидарен! Не нужно делать из VDI догму,оно лишь уточняющий штрих из всех входных параметров цели.Кто-то где-то сказал правильно - "Ищет не прибор ,а человек!"
|
| |
|
|
| balbes | Дата: Среда, 14.03.2012, 11:16 | Сообщение # 1650 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| всё я спёкся нахрен нужна помощь ибо на эксперементы у меня совсем нет времени,и так по ночам мотаю катушки.у меня датчик кольцо 180x74 как у кощея 85 витков 0,5 tx и 200 витков0,2 rx,сх не знаю сколько я отматывал по осцилу,вначале подключил его прямо к rx и свёл до 0,02вольта больше не сводится!!!!!подключаю датчик к кроту осцил на шестую ногу и аху.........2слишним вольта,сам пприбор показывает 3,345вольта,а самый прикол при этих показаниях 10руб россия видит на 25см много ложных сробатований приходиться всё время жать но ноль,оу ne5534 не знаю что делать может это усиление слишком уж большое или всё-же датчик кривой
|
| |
|
|
