| Quote (romic_iz_Nijnego) Тут где то собака и порылась. У кого нибудь ещё, когда входишь в меню, показания VDI, Nl, dx, dy, x, y прыгают? Ну хоть чуть - чуть
Прыгать они могут и должны но скажем не более чем на несколько единиц.
Где можно искать причины такого поведения:
Помехи, баланс датчика, кабель, разьем, плата еще как вариант попробовать микроконтроллер из другой партии..
Quote (fraer) настраиваю запоминаю нормально но через несколько минут значения уплывает.
после прогрева 5-10мин неплывет.
Не понятно что может так долго прогреваться.. попробуйте заменить C7, C8~50 мкф.
Quote (alex3464) А , если все же вместо делителя на вирт.0 поставить TL341 , как в КВАЗАРЕ ? У него с завода близко к 2.5в. без делителя . У меня , например , можно только в минус до -999 мв при 99 , а мин. при нулевой константе -35мв. На выходе ОУ - 2.44 в .
В чем причина?
Можно поставить что угодно важно получить стабильные ~1/2 напряжения питания контроллера. Можно и программу подкорректировать (мною тоже замечено что разные контроллеры дают разные значения NL к-та.) Хотя как вариант немного изменить нужное плечо делителя R1/R2.
|
| |
|
|
| romic_iz_Nijnego | Дата: Пятница, 26.10.2012, 21:01 | Сообщение # 2537 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| А 431-ый "шуметь" не будет?
|
| |
|
|
| alex3464 | Дата: Пятница, 26.10.2012, 21:56 | Сообщение # 2538 |
 Лейтенант
Группа: Пользователи
Сообщений: 40
Статус: Offline
| В КВАЗАРЕ не шумит . Проверено .
|
| |
|
|
| romic_iz_Nijnego | Дата: Пятница, 26.10.2012, 22:14 | Сообщение # 2539 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline

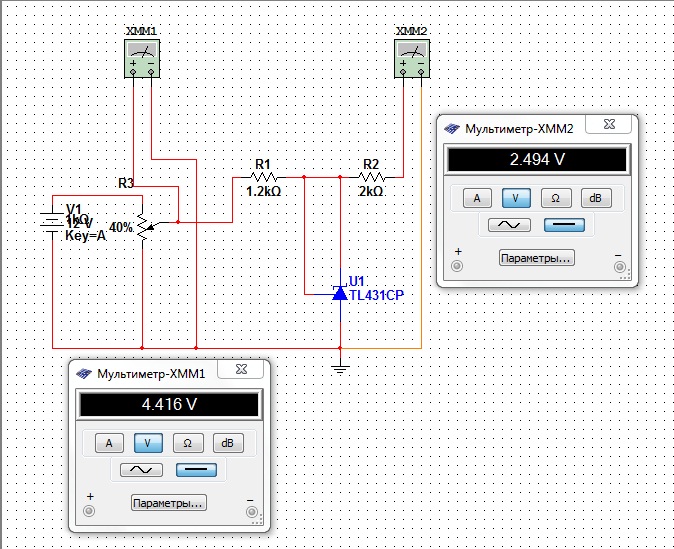

| типа, так?
|
| |
|
|
| alex3464 | Дата: Пятница, 26.10.2012, 22:30 | Сообщение # 2540 |
|
Лейтенант
Группа: Пользователи
Сообщений: 40
Статус: Offline
| Минимальный ток катода по даташиту 1ма . 2кОм на 5в. А с него через резюк , как с делителя на неинвертирующий вход . И никаких
кондеров не надо .
|
| |
|
|
| romic_iz_Nijnego | Дата: Воскресенье, 28.10.2012, 09:12 | Сообщение # 2541 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Всё, я в шоке. Выпаял два конденсатора которые к кварцу стоят (по 22 пФ) и прибор встал на место! показания X Y стоят почти как вкопанные... Наверно оставлю так. Вот только ни как не думал что два конденсатора с такой малой ёмкостью могут так сильно влиять на работу генератора в меге  Добавлено (28.10.2012, 09:12)
---------------------------------------------
сейчас займусь установкой TL431CN как в квазаре. Отпишусь сразу и потом через некоторое время работы. Пока питаю прибор от двух Li-ion аккумуляторов по 3,6 вольта 1000 мА/ч соединённых последовательно. За вечер испытаний (3-4 часа) я не могу их посадить. А осенью, когда пару раз выходил с этим прибором на коп, мне хватало его на 5 часов хождения. До конца я их ни разу не садил.
|
| |
|
|
| Andrew | Дата: Воскресенье, 28.10.2012, 12:20 | Сообщение # 2542 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Quote (romic_iz_Nijnego) Выпаял два конденсатора которые к кварцу стоят (по 22 пФ) и прибор встал на место! показания X Y стоят почти как вкопанные...
И правда странно.. Вы уверенны что у вас стояли 22 пф , кварц пробовали менять?
|
| |
|
|
| romic_iz_Nijnego | Дата: Воскресенье, 28.10.2012, 14:40 | Сообщение # 2543 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Пробовал кварцы разные, но с конденсаторами попрыгивало, а теперь без них намного лучше. Сам в шоке! может емкость дорожек сказывается? Поставил TL431. Напряжение на 3 ножке микросхемы 2,49, на 6 ножке 2,49 стоят как вкопанные уже 2 часа. В меню самого прибора есть небольшие мгновенные колебания, но.... кстати, с резистивным делителем у меня чуточку тоже плыло, примерно на 0,5 вольта туда-сюда, но очень плавно и практически незаметно. прибор при этом оставался работоспособным. Я бы и не заметил этого всего этого, если бы скурпулёзно не влез со своими разными датчиками
|
| |
|
|
| alex3464 | Дата: Вторник, 30.10.2012, 20:57 | Сообщение # 2544 |
|
Лейтенант
Группа: Пользователи
Сообщений: 40
Статус: Offline
| Quote (romic_iz_Nijnego) Пробовал кварцы разные, но с конденсаторами попрыгивало, а теперь без них намного лучше
Есть ФЬЮЗ CKOPT .
CKOPT- этот конфигурационный бит выбирает один из двух режимов усилителя генератора. Если CKOPT запрограммирован, то амплитуда колебаний выходного сигнала генератора будет ограничена уровнями питания. Данный режим рекомендуется использовать при высоком уровне окружающих шумов или при использовании выхода XTAL2 в качестве источника синхронизации внешней схемы. Данный режим характеризуется широким частотным диапазоном. Если CKOPT – незапрограммирован, то амплитуда выходных колебаний генератора снижается. Использование данного режима позволяет существенно снизить потребляемую мощность, но при этом ограничен частотный диапазон и нельзя XTAL2 использовать для внешней синхронизации. При использовании резонаторов максимальная частота равна 8 МГц, если CKOPT – незапрограммирован, и 16 МГц, если CKOPT- запрограммирован.
|
| |
|
|
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 18:25 | Сообщение # 2545 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| Вот смотрю на схему и думаю - Питание на AREF взято через обычный резистор, а на вход + операционного усилителя ( то бишь, по сути создание виртуального нуля на его выходе и точки отсчёта для АЦП меги ) взято, раньше через резистивный делитель, а теперь от прецезионного стабилитрона TL431.
Что же произойдёт при малейшем изменении напряжения питания? Виртуальный ноль останется на месте (его напряжение не изменится и на входе АЦП ,будет присутствовать среднее значение стабилизации стабилитрона - примерно 2,49 в), а образцовое напряжение на выводе AREF поплывёт... измениться на величину пропорциональную величине изменения напряжения питания. В итоге начнут врать вольтметры в пунктах меню и возможно ещё какие то параметры.
На эту мысль меня натолкнули очень медленно плавающие показания вольтметра в меню Крота.за пол часа напряжение Nl сплавало на 100 мВ сначала в одну сторону, потом - в другую  . Может и на другие моменты влияет эта нестабильность?
В любом случае, предлагаю "связать" напряжения AREF 5 вольт и напряжение 2,5 вольта на вход операциооника. Теперь, при изменении напряжения питания, эти два напряжения останутся или стабильно неизменными, или самую чуточку уплывут, но одинаково и в одну сторону. То есть и виртуальный ноль и образцовое напряжение как бы связаны одной цепью. ВОт и схема.Добавлено (01.11.2012, 18:25)
---------------------------------------------
Кто что думает, а я пока попробую на своём разобранном кроте, который, кстати, уже был в поле и проявил себя как достойный прибор! Автору спасибо!
|
| |
|
|
| Andrew | Дата: Четверг, 01.11.2012, 19:17 | Сообщение # 2546 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7592
Статус: Offline
| Можно и так попробовать если не доверять штатному стабилизатору на 5В ...
|
| |
|
|
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 20:13 | Сообщение # 2547 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| что крен5в, что LM7805 - это всего лишь параметрические стабилизаторы. при изменении питания от 6,5 до 9 вольт напряжение на его выходе меняется от 5 до 5,3 вольта. видимо проседает напряжение на его выходе при малом входном напряжении. И потом он как то не идеально держит... Фигли, простой параметрический стабилизатор. Вот если стабилизатор собрать на МС34063 и то, мне кажется, лучше будет. Кстати, если вот поднять напряжение на выходной транзисторный каскад (на двух транзисторах, тут схема была) с помощью той же ШИМ по типу Step-Up до 15-ти вольт... Параллельный контур фишеровской катушки наверно можно нормально раскачать?
|
| |
|
|
| bliznecvy | Дата: Четверг, 01.11.2012, 20:35 | Сообщение # 2548 |
 Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Quote (romic_iz_Nijnego) LM7805
Quote (romic_iz_Nijnego) напряжение на его выходе меняется от 5 до 5,3 вольта.
Quote (romic_iz_Nijnego) AREF |
| |
|
|
| romic_iz_Nijnego | Дата: Четверг, 01.11.2012, 21:13 | Сообщение # 2549 |
|
Лейтенант
Группа: Пользователи
Сообщений: 48
Статус: Offline
| в кроте этот ИОН включен? Говорят, его можно выключить.
|
| |
|
|
| bliznecvy | Дата: Четверг, 01.11.2012, 21:23 | Сообщение # 2550 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 295
Статус: Offline
| Попробуйте, только боюсь АЦП уйдет в неадекват.
