Quote (malin666) и зимой то копать интересне,
так настройте прибор для зимней температуры, ну займет это минуты две и в перед по замершим болотам!!)
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 21:57 | Сообщение # 992 |
 Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Сейчас на столе добился около 35 см попробую немного убавить усиление и оставлю сантиметров 27. рядом работает ноутбук помех незаметно, пока фантомы не проскакивают.
|
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 22:03 | Сообщение # 993 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Повторюсь "фонтомы" если прут, отключите TX и если они продолжают "переть"это или помехи или что то с прибором...
Такой тест верен ,конечно если у вас усиление канала RX не больше 100..
Как нибудь сниму на камеру помехи от соседского ТВ..
|
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 22:15 | Сообщение # 994 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Уже не по теме, потом удалю, хотя...Когда то занимался связью, делал приемники и в частности на 160м и выше и все мои занятия закончились тогда когда в доме появился первый АОН...(Автоматический определитель номера) 90 года. От него такие помехи шли (антенна -телефоная линия) что в диапазоне до 5 мгц уже слушать можно было только очень сильные сигналы..А потом по пришествию прочей бытовой техники содержащих импульсные БП вообще делать не чего ну только на УКВ и выше если...А когда разрабатывал свой ИБП то долго отдел стандартизации не пропускал по причине лишних помех..)) Так что нужно в село на природу ехать и там монетой махать, ну или дождаться "конца света"...)))
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 22:15 | Сообщение # 995 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Сейчас их уже нет я их отфильтровал. даже включенные приборы не влияют.
|
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 22:17 | Сообщение # 996 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Интересно как отфильтровали, полосовой фильтр на входе? Или сосед пылесос выключил?))
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 22:29 | Сообщение # 997 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline

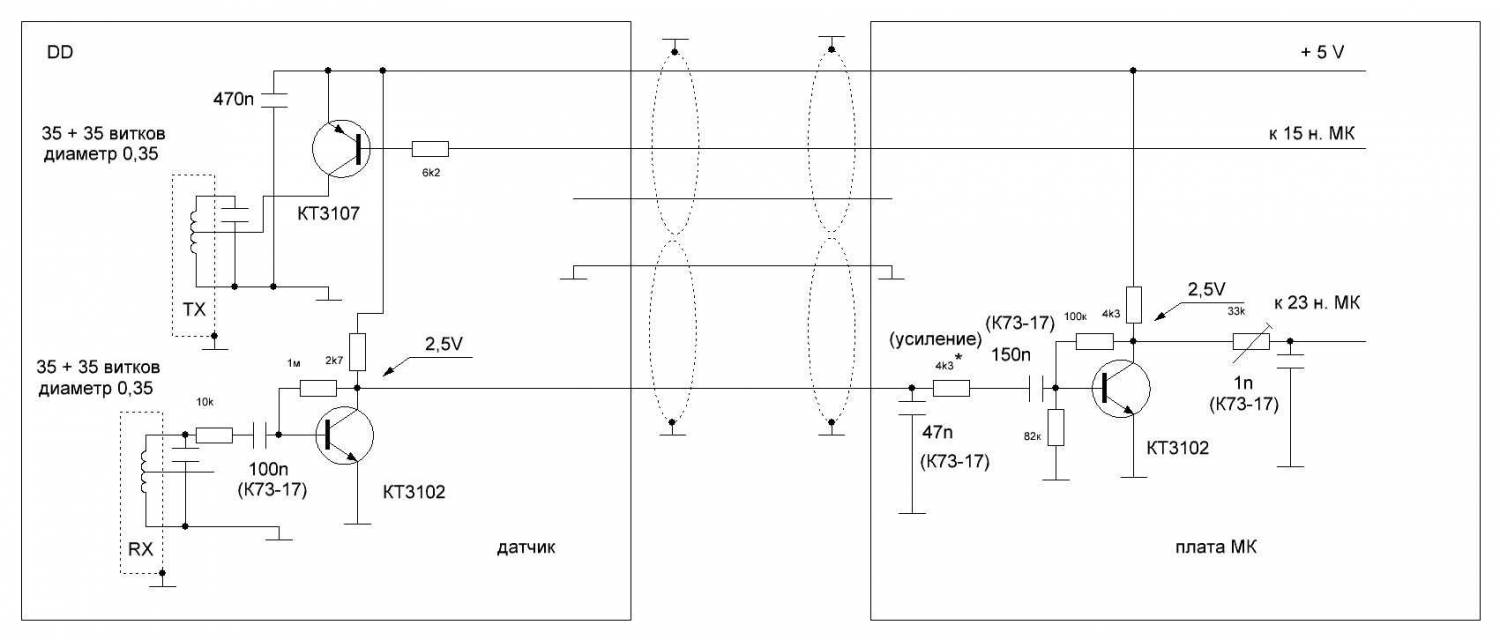

| Я выше уже чертил схему на транзисторах, так там после первого транзистора конденсатор на 47n поставил на массу с коллектора только на плате где находиться МК а не на датчике и сигнал у меня стал чистый так и ложные сигналы пропали.
Сообщение отредактировал slav - Суббота, 26.11.2011, 22:50 |
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 22:46 | Сообщение # 998 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| можно наверное с коллектора на базу где то 1000пик
Те 2.5 вольта на коллекторе поплывут попробуйте, как вам уже писали паяльником...Каскады у вас без термостабилизациии...
Quote (slav) схему на транзисторах
У вас нет операционного усилителя?
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 22:55 | Сообщение # 999 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Я хотел сперва так и сделать, но подумал наверно конденсатор на массу будет лучше чем ООС по переменному току, а пробовать не стал.
Нет ничего существенно не плывёт.
Сообщение отредактировал slav - Суббота, 26.11.2011, 23:02 |
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 23:01 | Сообщение # 1000 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (slav) сигнал у меня стал чистый
Осциллограмму в студию!)
|
| |
|
|
| Ded | Дата: Суббота, 26.11.2011, 23:03 | Сообщение # 1001 |
 Генерал-майор
Группа: Пользователи
Сообщений: 266
Статус: Offline
| Quote (Andrew) У вас нет операционного усилителя?
У slav наверное до Митинского рукой подать,а там есть ВСЕ
выслушай всех,но сделай по своему
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 23:07 | Сообщение # 1002 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| осцилограмма
микросхема у меня вначале стояла, но пришлось от неё отказаться, так как я вынес предварительный усилитель в датчик.
Сообщение отредактировал slav - Суббота, 26.11.2011, 23:11 |
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 23:24 | Сообщение # 1003 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| А амплитуда какая? похоже что не маленькая...нужно стремиться к 0, вот тогда только можно будит увидеть качество подавления гармоник. Кстати в DD датчике и не только остаточное "не сведение" можно убрать конденсатором 1-30 пф между "горячими" RX и TX..
|
| |
|
|
| slav | Дата: Суббота, 26.11.2011, 23:34 | Сообщение # 1004 |
|
Лейтенант
Группа: Пользователи
Сообщений: 73
Статус: Offline
| Quote (Ded) У slav наверное до Митинского рукой подать
Нет, я в Москве не живу, у нас в городе нужные радиоэлементы трудно найти но NE5534 нашлась.Добавлено (26.11.2011, 23:34)
---------------------------------------------
При приближении к нулю на всех металлоискателях которые мне приходилось настраивать вместо синусоиды после усиления сигнала остаётся один мусор и этот тоже не исключение. На осциллограмме амплитуда около вольта - датчик лежит около осциллографа он и внёс разбалансировку.
|
| |
|
|
| Andrew | Дата: Суббота, 26.11.2011, 23:42 | Сообщение # 1005 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7590
Статус: Offline
| Quote (slav) Нет, я в Москве не живу, у нас в городе нужные радиоэлементы трудно найти но NE5534 нашлась
Закажите МСP601 по почте..
Quote (slav) вместо синусоиды после усиления сигнала остаётся один мусор
Вот этот мусор и говорит о качестве катушки, раскачке TX и фильтров RX..
|
| |
|
|
