Крот Смарт Подводный вариант
de-si-gnДата: Воскресенье, 24.03.2019, 22:23 | Сообщение # 31
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline

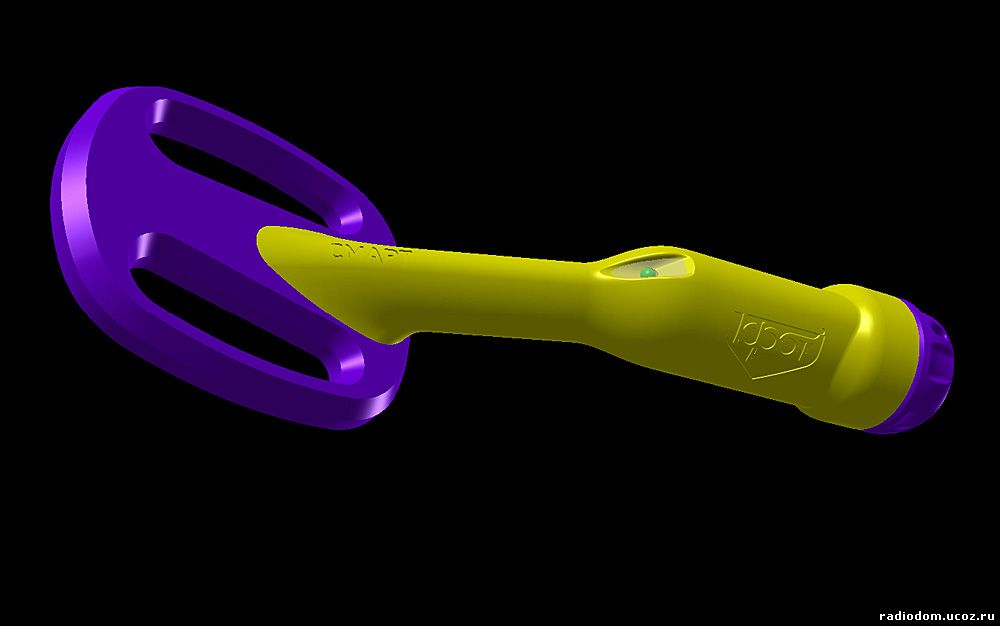

sparkingsparking, Сейчас самое сложное в этом корпусе - установка светодиода:
1.у него придется спилить юбку, припаять провода,
2.вставить его снаружи в отверстие.
3.после канавку залить эпоксидкой как на рис.



Я бы сделал утоньшение корпуса (чтобы лучше видно), а светодиод просто припаял на плату. Получается герметично и простая сборка.
Минус один - не очень ярко.
Прикрепления: 7237740.jpg(31.2 Kb)

sparkingsparkingДата: Воскресенье, 24.03.2019, 22:47 | Сообщение # 32
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
de-si-gn, я вставлял изнутри светодиод с подпаянными проводками, а снаружи заматывал изолентой, дырка 5 мм, светодиод 3 мм, и изнутри каплю эпоксидки. Корпус делать тонким не надо, будет плохо держать давление воды.
Можно вместо эпоксидки применить гель-суперклей, он не текучий.


Сообщение отредактировал sparkingsparking - Воскресенье, 24.03.2019, 22:47

TCBДата: Воскресенье, 24.03.2019, 22:48 | Сообщение # 33
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
Сейчас самое сложное в этом корпусе - установка светодиода

Если светодиод вынесен на проводах, то может имеет смысл перенести его на край детали (ближе к катушке). Вклеивать его тогда можно изнутри, а потом приклеивать катушку или сделать отверстие в катушке для доступа в эту область и вклеивать в уже готовую конструкцию...
И индикация по этом будет в зоне поиска...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

de-si-gnДата: Воскресенье, 24.03.2019, 23:06 | Сообщение # 34
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
sparkingsparking, изнутри вставить сейчас будет ну очень тяжело. Корпус толстый 2,3 - 3,5мм, плюс ребра внутри.
В зоне светодиода нужно всего утоньшение до 1-1,5мм диаметром 5-8мм.

TCB, а вот перенести к катушке - хорошая идея! Можно перенести, если не понравиться как сделано сейчас.
Еще хороший вариант  - SMD светодиод снаружи, залитый смолой.


Сообщение отредактировал de-si-gn - Воскресенье, 24.03.2019, 23:07

TCBДата: Воскресенье, 24.03.2019, 23:49 | Сообщение # 35
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
SMD светодиод снаружи, залитый смолой.

Это была у меня первая мысль - гораздо проще чем морочить голову с ДИПовским. Но потом подумал что индикатор в зоне поиска будет гораздо лучше, кстати может и SMD...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

sparkingsparkingДата: Понедельник, 25.03.2019, 09:36 | Сообщение # 36
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
Да хороший вариант смд диод!

de-si-gnДата: Понедельник, 25.03.2019, 10:05 | Сообщение # 37
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline

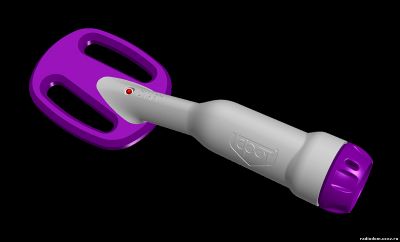

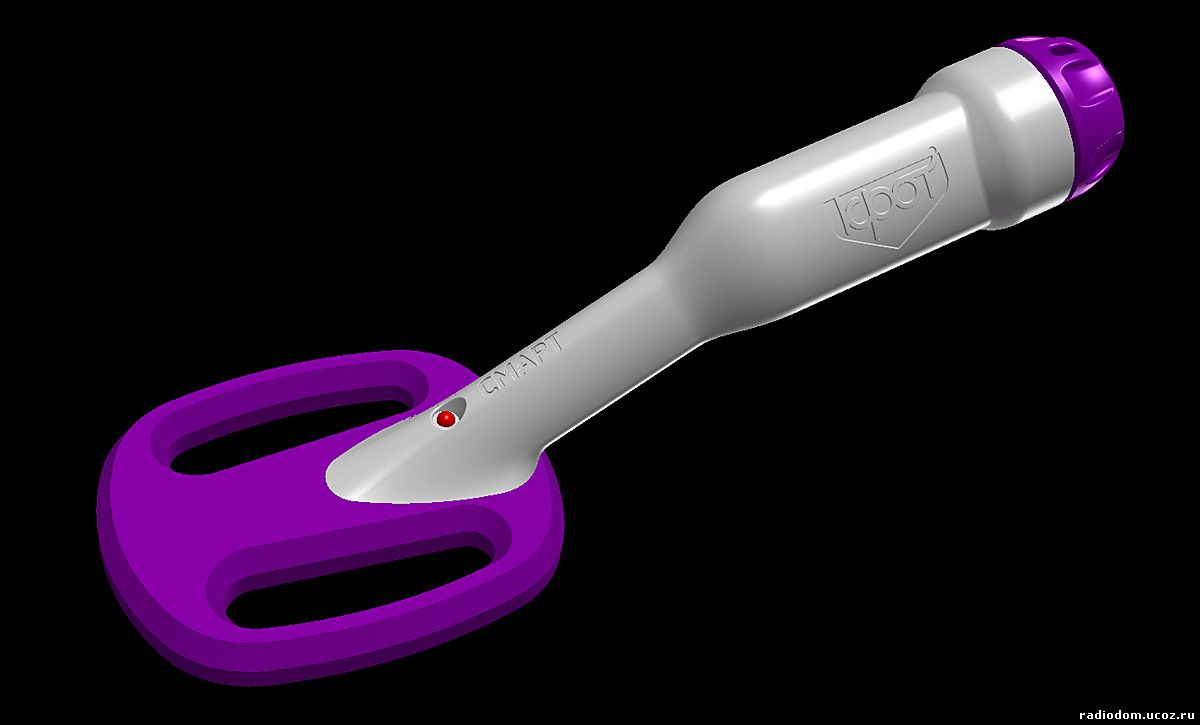

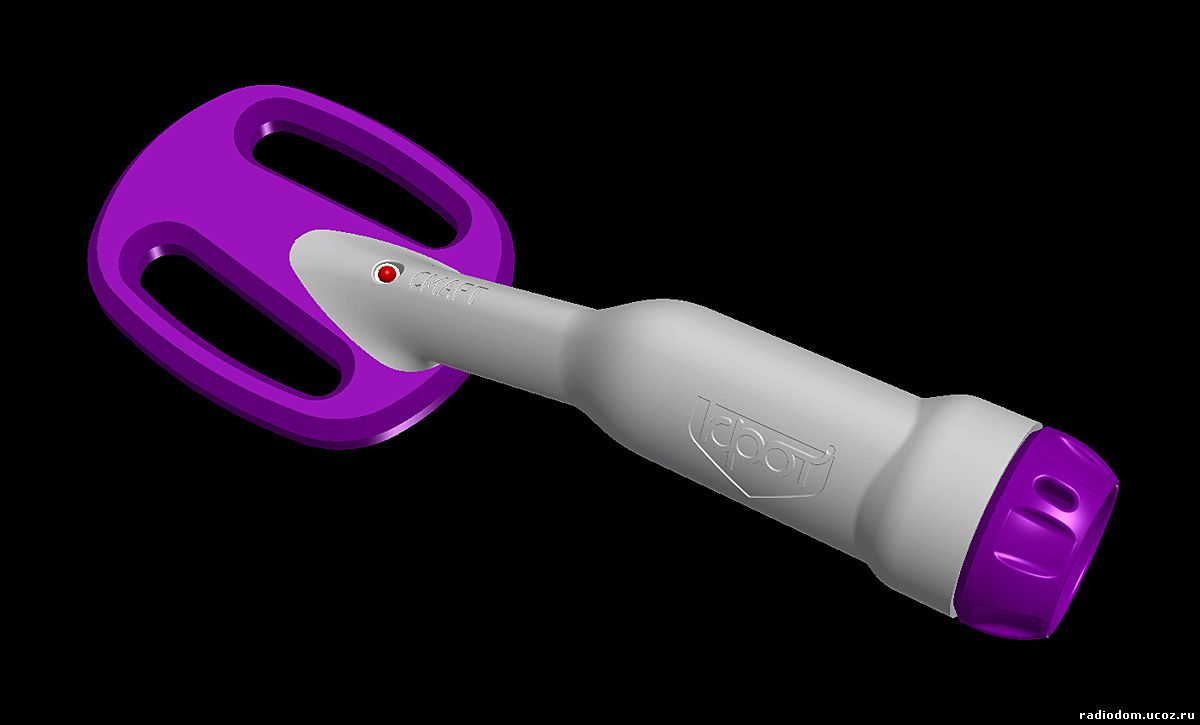

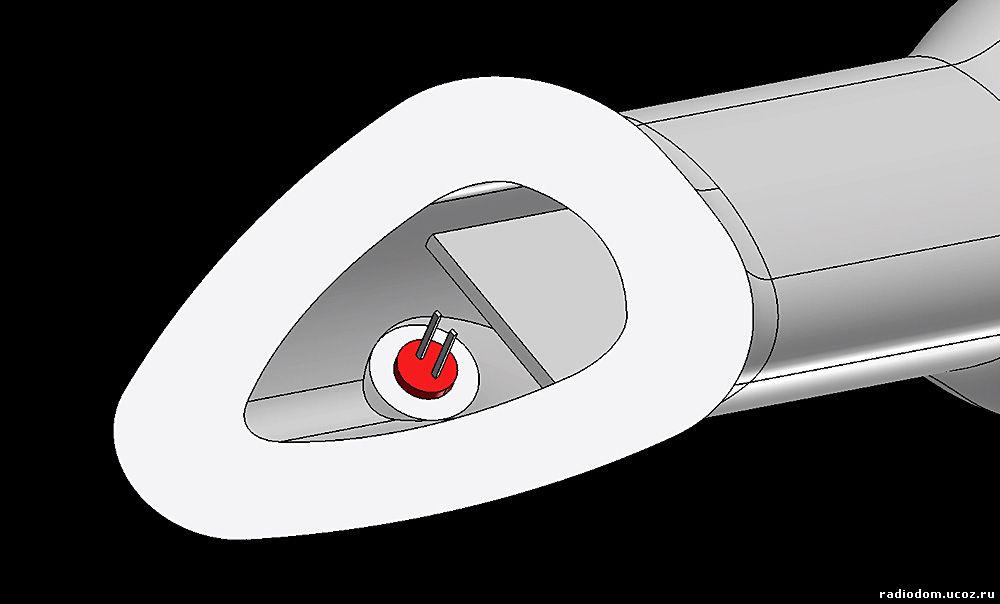

TCB, спасибо за идею!  Перенес светодиод вперед. Очень удобно собирать и всегда на виду thumbup





Прикрепления: 5287611.jpg(43.2 Kb) · 9244823.jpg(41.6 Kb) · 6602557.jpg(44.2 Kb)


Сообщение отредактировал de-si-gn - Понедельник, 25.03.2019, 10:13

AndrewДата: Понедельник, 25.03.2019, 10:44 | Сообщение # 38
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
Конечно светодиод ДИП но не забываем он 2-х цветный - 3 провода
Предлагаю такие варианты:
1. Светодиод ставить в катушку под углом в сторону оператора, мы все равно ее заливаем эпоксидкой..Если делать катушку из прозрачного пластика и заливать прозрачной эпоксидкой, то разместив два ярких светодиода внутри катушки можем получить красивые эффекты.)
2. Конструктивно удобнее - оставить двухцветный светодиод на плате а в корпусе предусмотреть отверстие куда вклеивается световод(небольшой цилиндр из прозрачного материала) Осталось найти подходящий световод  в магазине канцтоваров, но возможно будет мало яркости и он может закрываться рукой..

sparkingsparkingДата: Понедельник, 25.03.2019, 11:15 | Сообщение # 39
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
Andrew, Световод пробовал уже, он дает 1мм диаметром точку, она не яркая. Под водой надо яркий свет, так как в водоемах бывает очень мутная вода.

Сергей, отличный вариант с таким расположением светодиода!

AndrewДата: Понедельник, 25.03.2019, 12:05 | Сообщение # 40
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline

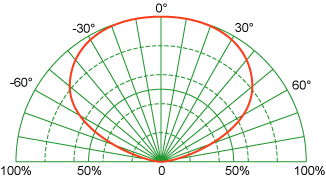

Если Сергей остановиться на варианте светодиод внизу, то рекомендую ставить его под углом в сторону оператора, для этого можно сделать небольшой выступ. Другими словами если взять прибор в вытянутую руку светодиод должен быть хорошо виден и его максимальное  свечение направленно в правильную сторону.
Если оставить как есть , будим иметь около 50-60% яркости..

Прикрепления: 2920660.gif(10.1 Kb)

de-si-gnДата: Понедельник, 25.03.2019, 12:44 | Сообщение # 41
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline

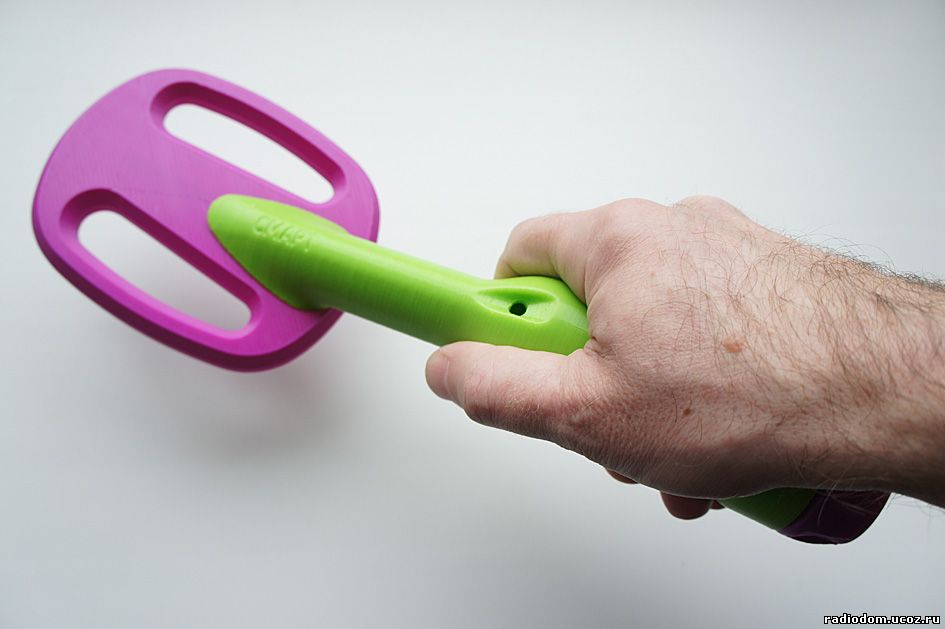

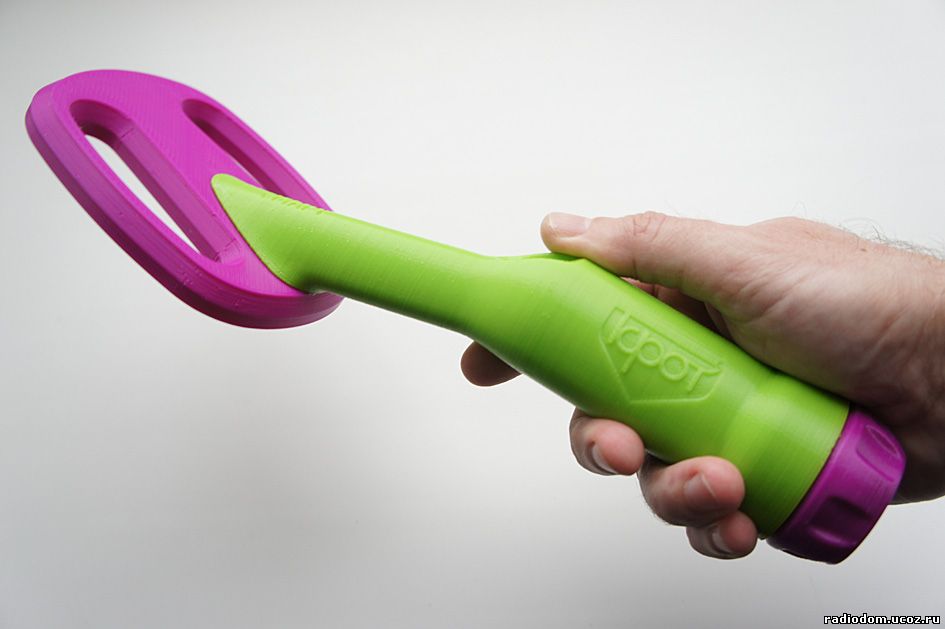

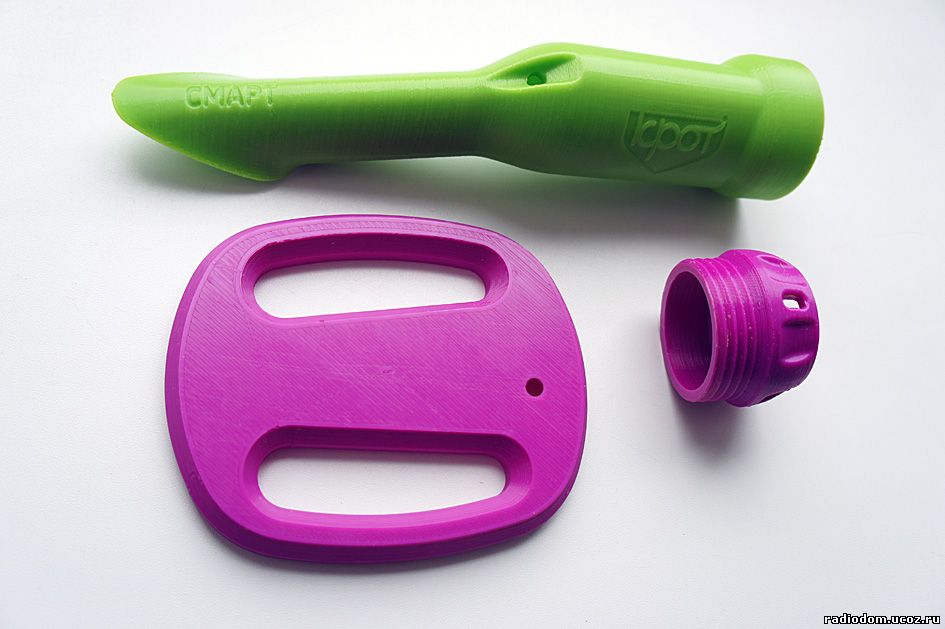

Проверка сборки и эргономики

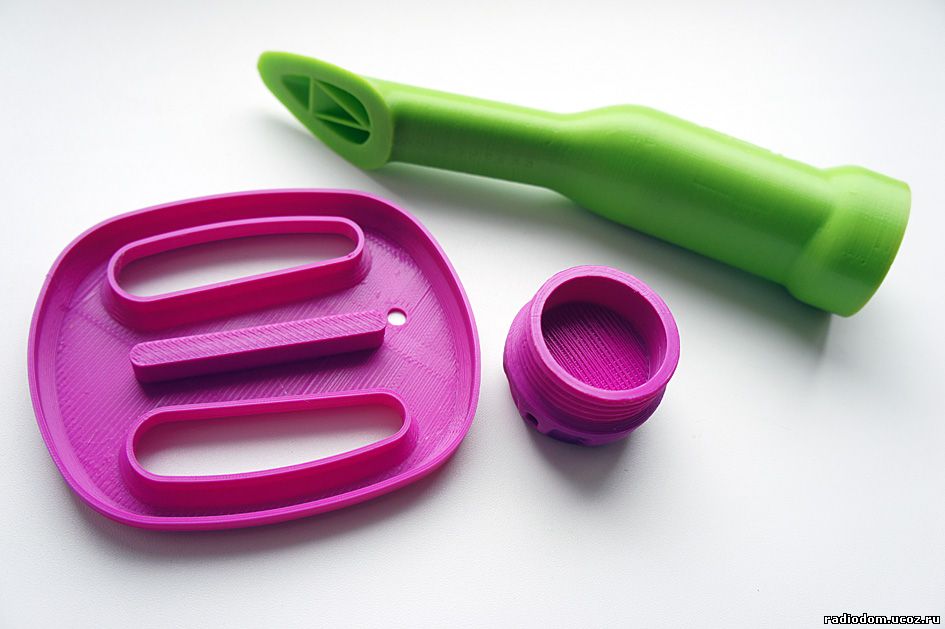

Прикрепления: 6393649.jpg(41.1 Kb) · 5009354.jpg(58.7 Kb) · 2127501.jpg(60.6 Kb) · 5599862.jpg(47.7 Kb)

de-si-gnДата: Понедельник, 25.03.2019, 17:58 | Сообщение # 42
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
Цитата Andrew ()
Если Сергей остановиться на варианте светодиод внизу, то рекомендую ставить его под углом в сторону оператора

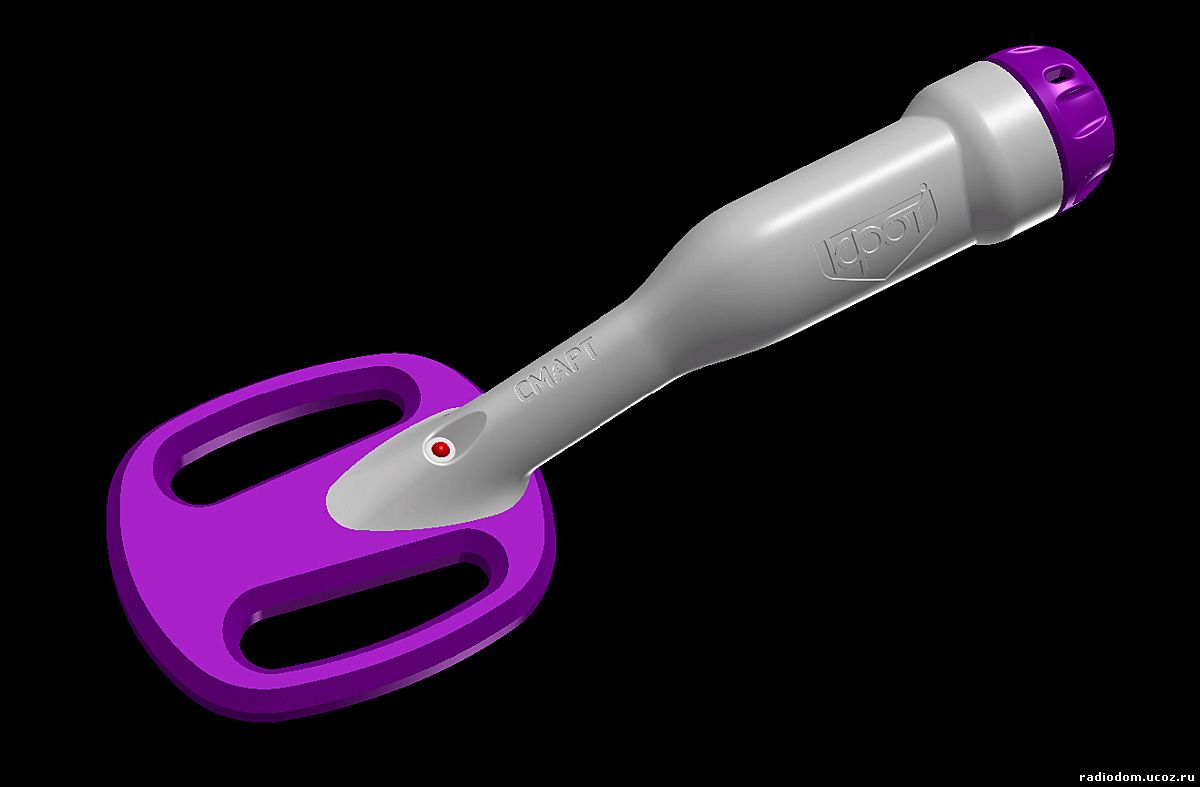

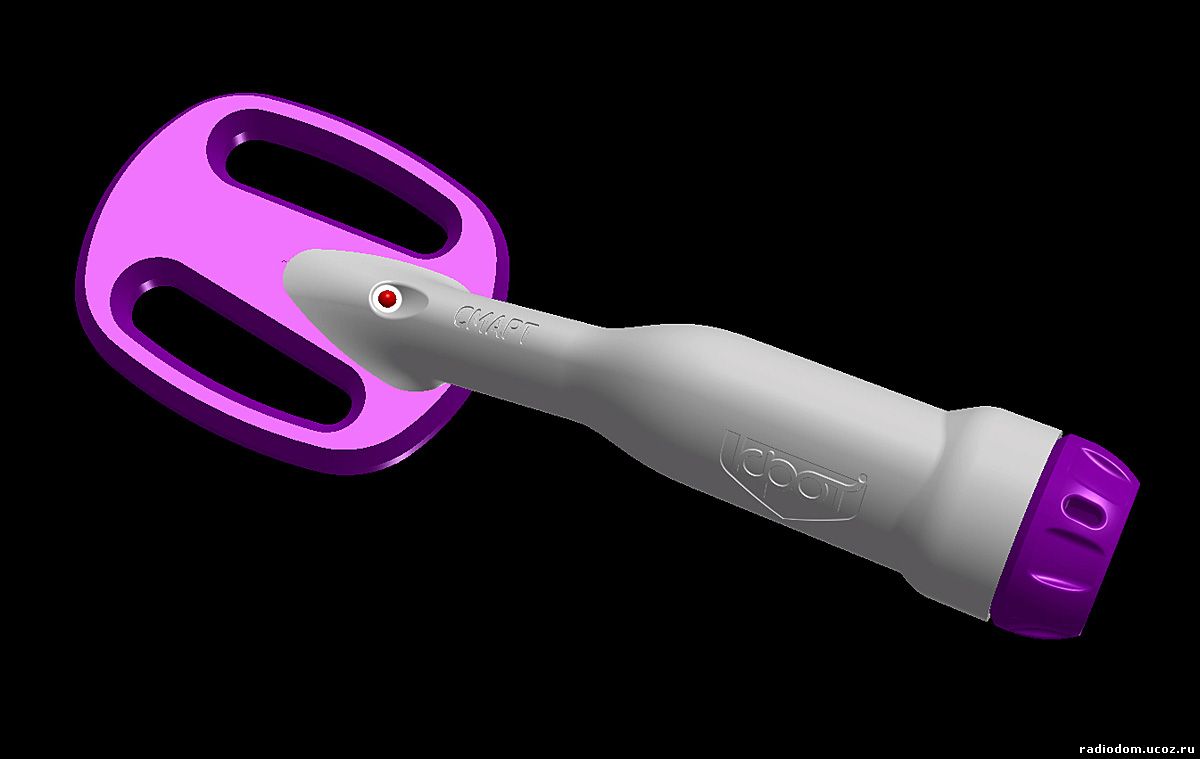

Направил светодиод на оператора, ставлю на печать...



Прикрепления: 9357068.jpg(46.7 Kb) · 0853288.jpg(47.8 Kb)


Сообщение отредактировал de-si-gn - Понедельник, 25.03.2019, 18:04

de-si-gnДата: Вторник, 26.03.2019, 09:53 | Сообщение # 43
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline

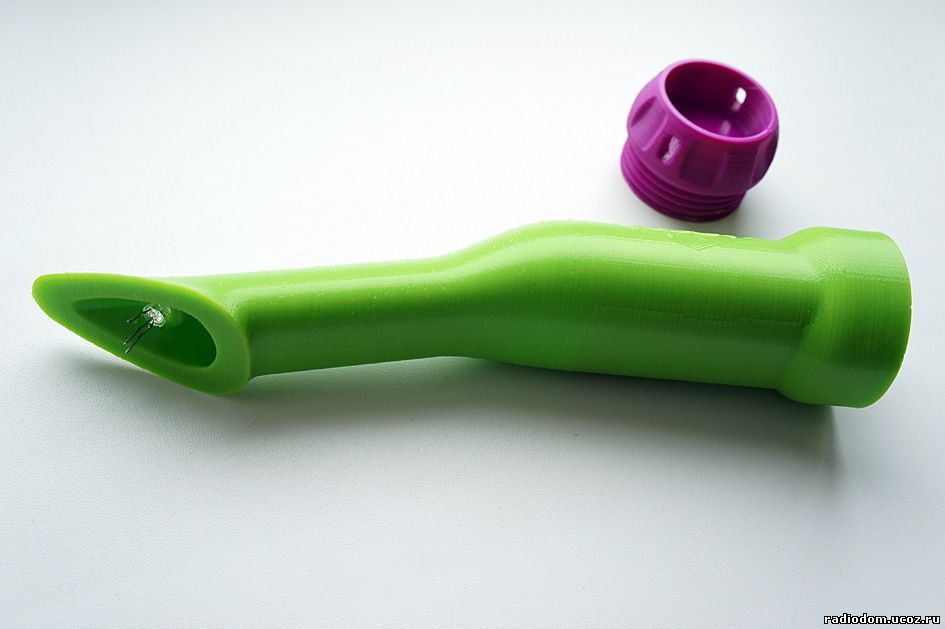

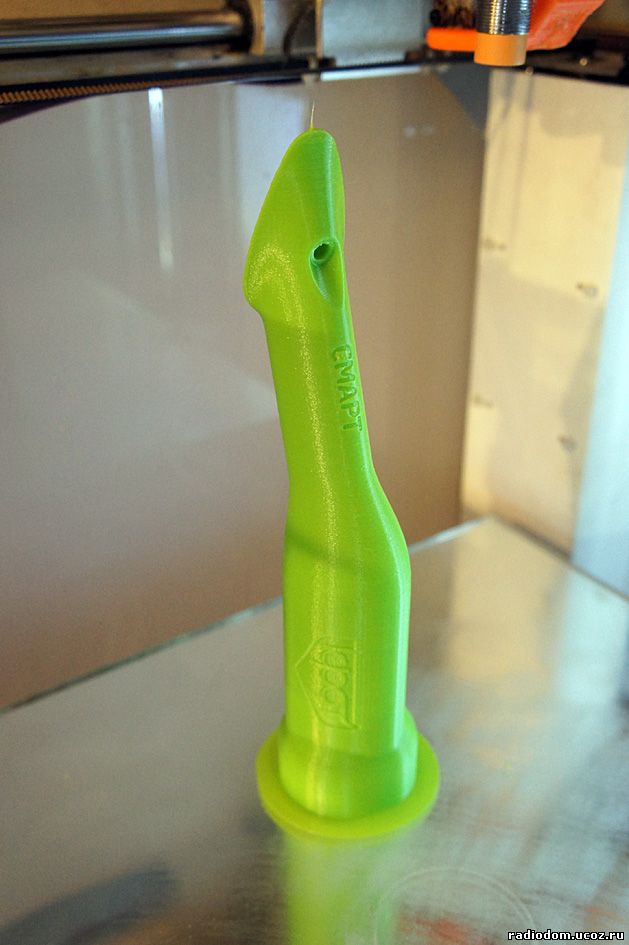

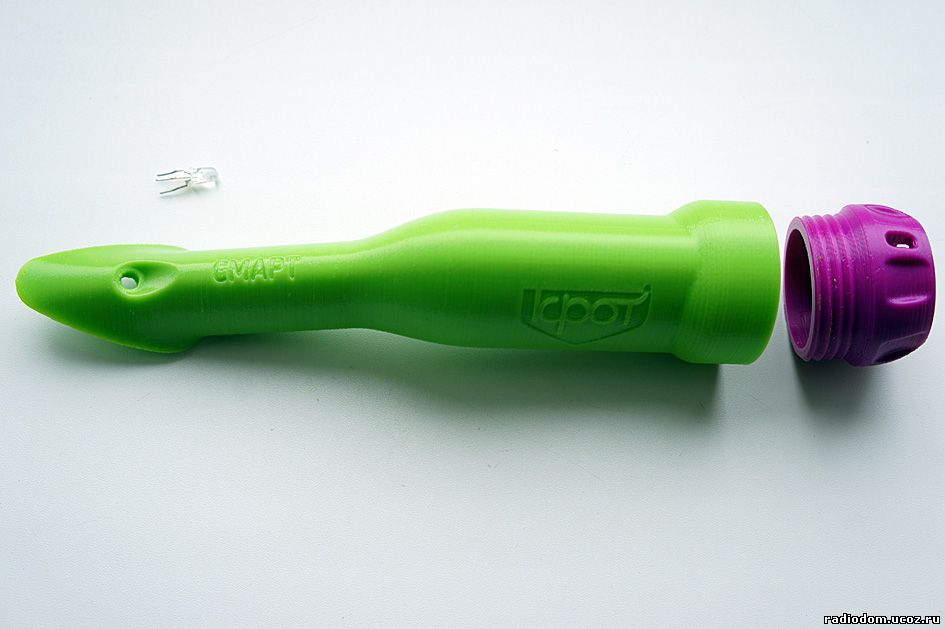

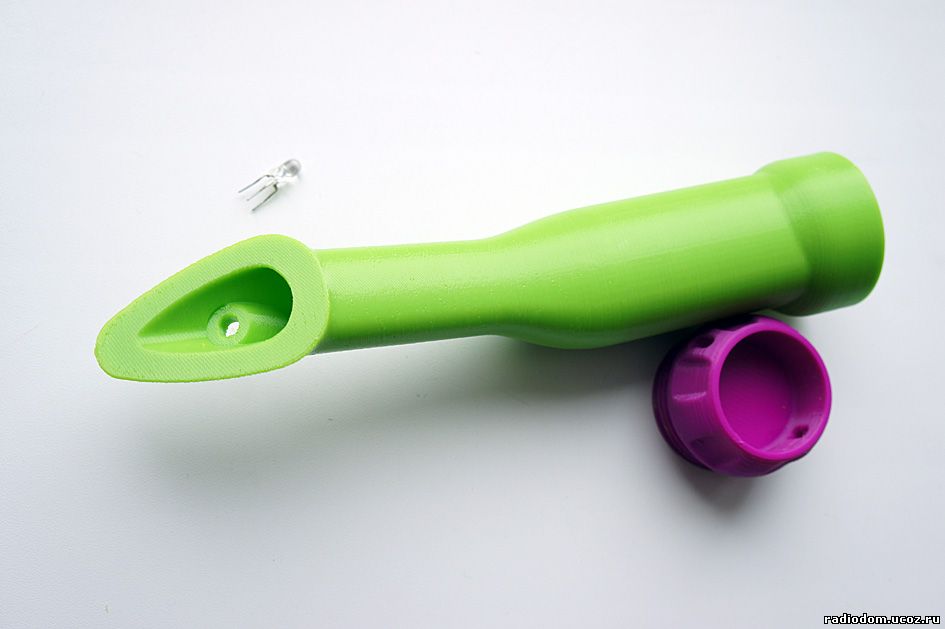

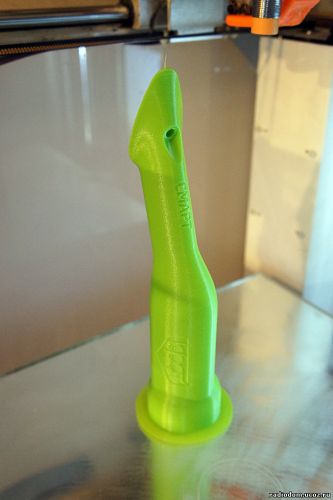

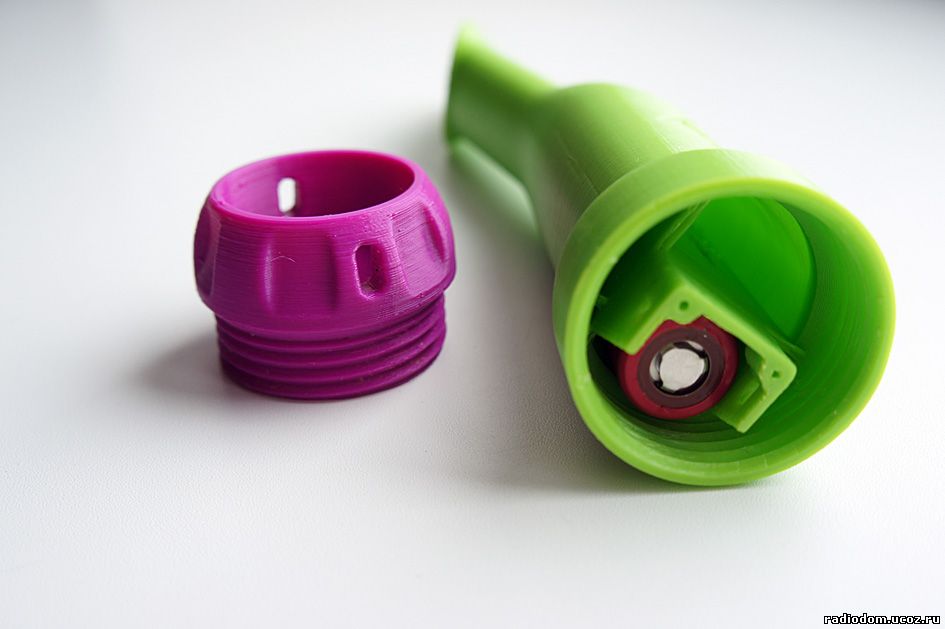

Прикрепления: 1263760.jpg(59.1 Kb) · 9336994.jpg(35.8 Kb) · 7603115.jpg(47.3 Kb) · 2871735.jpg(47.0 Kb) · 7306261.jpg(45.3 Kb)

AndrewДата: Вторник, 26.03.2019, 09:56 | Сообщение # 44
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
de-si-gnhands

de-si-gnДата: Вторник, 26.03.2019, 14:34 | Сообщение # 45
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
Модели для печати подводника, с одним условием - их можно использовать только для "Крота"!
https://u.to/rur7FA

Поддержки длч печати не нужны, только 100% заполнение!


Сообщение отредактировал de-si-gn - Вторник, 26.03.2019, 15:27
