| Nerosis | Дата: Понедельник, 30.03.2020, 15:51 | Сообщение # 826 |
|
Лейтенант
Группа: Пользователи
Сообщений: 51
Статус: Offline
| Andrew, Версии 2. По вашей ссылке в поднебесной заказывал
|
| |
| |
| --Zenit-- | Дата: Понедельник, 30.03.2020, 15:56 | Сообщение # 827 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Nerosis (  ) Andrew Power выставил в 0, все равно 20мВ и меньше сделать не получается.Уже мысли появляются все сдуть и на другую плату перенести.
Еще пробуйте грять паяльником адшку и кондеры те которые должны быть NPO может найдете виновника.Но по мне так 20 мА довольно неплохой результат.
Сообщение отредактировал --Zenit-- - Понедельник, 30.03.2020, 16:06 |
| |
| |
| 4ff5fd2 | Дата: Понедельник, 30.03.2020, 16:01 | Сообщение # 828 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 635
Статус: Offline
| Цитата Nerosis ( ) Есть закоротить СА5, то ни чего не меняется
при закоротке дифференциальных входов на индикаторе - показания ошибки смещения контроллера. Напряжение на входах - примерно половина питания - проверьте.
Типовое значение 1мв и показания прибора около 3мв , как у меня.
У вас немного больше , но полагаю на работоспособность прибора это никак не повлияет .
В конце концов это не измерительный прибор , а ближе к индикатору
Так что пока повода для волнений нет .
Проверьте еще на всякий случай величину аналогового питания на выводе 39 контроллера.
Успехов
|
| |
| |
| Nerosis | Дата: Понедельник, 30.03.2020, 16:08 | Сообщение # 829 |
|
Лейтенант
Группа: Пользователи
Сообщений: 51
Статус: Offline
| --Zenit--, плату в изопропиловом спирте купал долго и несколько раз.
4ff5fd2, спасибо Вам большое, проверю
|
| |
| |
| Andrew | Дата: Понедельник, 30.03.2020, 16:41 | Сообщение # 830 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата Nerosis ( ) Версии 2. По вашей ссылке в поднебесной заказывал |
| |
| |
| --Zenit-- | Дата: Понедельник, 30.03.2020, 17:44 | Сообщение # 831 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Nerosis, подтолкнули вы и меня на борьбу с разбалансом.Рассказываю.
Стоит адешка.После мытья платы разбаланс 40 мВ(по Кроту),но после того как плата нагрелась он снова вернулся к 86 мВ.
Непорядок.Измеряю напряжение на СА5-34 мВ.Дохрена.Измеряю напряжение питания адэшки-3.28 вольт,измеряю напряжение на 39 ноге проца-3.24 вольта-явно мало.Меняю R6 8.2 ома на 5.1 Ома.Разбаланс по кроту 60 мВ.Беру паяльник,грею адешку,разбаланс уменьшается хотя не должен.Меняю АДэшку на МСР (другой адешки нет). Разбаланс по Кроту 40 мВ.Измеряю напряжение на С5-5 мВ.Это уже более менее. Меняю R6 на 2 Ома.Напряжение на МСРшке и напряжение на 39 ноге почти одинаковые.Разница меньше 10 мВ.Разбаланс по Кроту стал 20 мВ.Замыкаю С5 разбаланс по Кроту-13 мВ это погрешность мк.
Ну как бы и всё.Дальше только ловить разбаланс на С5 в 5 мВ,но адешек и мспишек больше нет.
Есть разница напряжений в 1 мВ на 3 и 5 ноге мспишки.Думаю это она и вылазит в итоге на С5 на величину 5 мВ,а может просто наводки.
Одно время на Смарте адешку и 39 ногу мк запитывал от микросхемы опорного напряжения на 25 мВ без всяких больших конденсаторов и резисторов на 2-8 Ом.У неё напряжение держится с точностью 0.02%,но особой разницы в поведении прибора не заметил.Чуть стабильнее и не более.
Так что замерьте напряжение питания адэшки и напряжение на 39 ноге мк,а лучше сразу поменяйте R6 на 2 ома.Он на схеме звездочкой не зря помечен и если по Кроту будет разбаланс 10 мв можно успокоится.
Сообщение отредактировал --Zenit-- - Понедельник, 30.03.2020, 17:49 |
| |
| |
| Nerosis | Дата: Понедельник, 30.03.2020, 17:59 | Сообщение # 832 |
|
Лейтенант
Группа: Пользователи
Сообщений: 51
Статус: Offline
| Andrew, не, с по старинке спиртоканифолью паяю.
--Zenit--, ого, спасибо Вам за этот эксперимент! Доберусь до дома попробую!Добавлено (30.03.2020, 18:50)
---------------------------------------------
И так, добрался до дома полез мерить напряжение. На ADшке и 39 ноге различалось. Методом подбора подобрал R6, у меня он получился 2,2Ом. На входах ADшки напряжения половина от питания. Пробовал ставить заведомо рабочие ADшку и МСР. В общем ниже 17мВ по Кроту не опускается. Что с AD, что с МСР. Видимо в моем случае это нормально и можно успокоиться?
|
| |
| |
| --Zenit-- | Дата: Понедельник, 30.03.2020, 19:29 | Сообщение # 833 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Nerosis ( ) И так, добрался до дома полез мерить напряжение. На ADшке и 39 ноге различалось. Методом подбора подобрал R6, у меня он получился 2,2Ом. На входах ADшки напряжения половина от питания. Пробовал ставить заведомо рабочие ADшку и МСР. В общем ниже 17мВ по Кроту не опускается. Что с AD, что с МСР. Видимо в моем случае это нормально и можно успокоиться?
Сообщение отредактировал --Zenit-- - Понедельник, 30.03.2020, 19:33 |
| |
| |
| Nerosis | Дата: Понедельник, 30.03.2020, 20:58 | Сообщение # 834 |
|
Лейтенант
Группа: Пользователи
Сообщений: 51
Статус: Offline
| Спасибо большое всем за советы!
|
| |
| |
| шукач | Дата: Вторник, 31.03.2020, 01:53 | Сообщение # 835 |
 Генерал-майор
Группа: Пользователи
Сообщений: 271
Статус: Offline
| Печатка Версії 2.
Сподобався розбаланс,це повністю готовий блок без підключеної катушки і Power виставив в 0 на обох частотах.
Сообщение отредактировал шукач - Вторник, 31.03.2020, 01:55 |
| |
| |
| fedya_valki | Дата: Вторник, 31.03.2020, 04:00 | Сообщение # 836 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2286
Статус: Offline
| Цитата шукач ( ) Сподобався розбаланс |
| |
| |
| --Zenit-- | Дата: Вторник, 31.03.2020, 16:06 | Сообщение # 837 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата fedya_valki ( ) Нормально и офигенно! Любые другие значения - оперы галимые или их обвязка!
Откуда берутся лишние 20 мВ мне не понятно. Можно поиграться еще с опорным напряжением,но смысл? Опорное должно быть как минимум равно напряжению питания ,а лучше что бы было больше.
Добавлено (31.03.2020, 16:26)
---------------------------------------------
Andrew, может вы что дельное подскажите по этому поводу?
Сообщение отредактировал --Zenit-- - Вторник, 31.03.2020, 16:31 |
| |
| |
| Andrew | Дата: Вторник, 31.03.2020, 16:43 | Сообщение # 838 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата --Zenit-- ( ) и теперь мне стало понятно почему все Смарты по разному работают.
Цитата --Zenit-- ( ) Andrew, может вы что дельное подскажите по этому поводу?
Вот когда соберете блок полностью и включите ток, думаю тогда посмотреть на напряжение шумов будет гораздо интереснее...
|
| |
| |
| --Zenit-- | Дата: Вторник, 31.03.2020, 21:36 | Сообщение # 839 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| По эргономике меню. В целом всё удобно.Что не нравится.
Отсутствует озвучка при отстройке от феррита.Фазу бывает переворачивает приходится выходить из меню,проверять реакцию на монету,выключать,снова входить в инженерное меню,отстраивать и всё поновой.
Сообщение отредактировал --Zenit-- - Среда, 01.04.2020, 10:06 |
| |
| |
| --Zenit-- | Дата: Вторник, 31.03.2020, 22:28 | Сообщение # 840 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

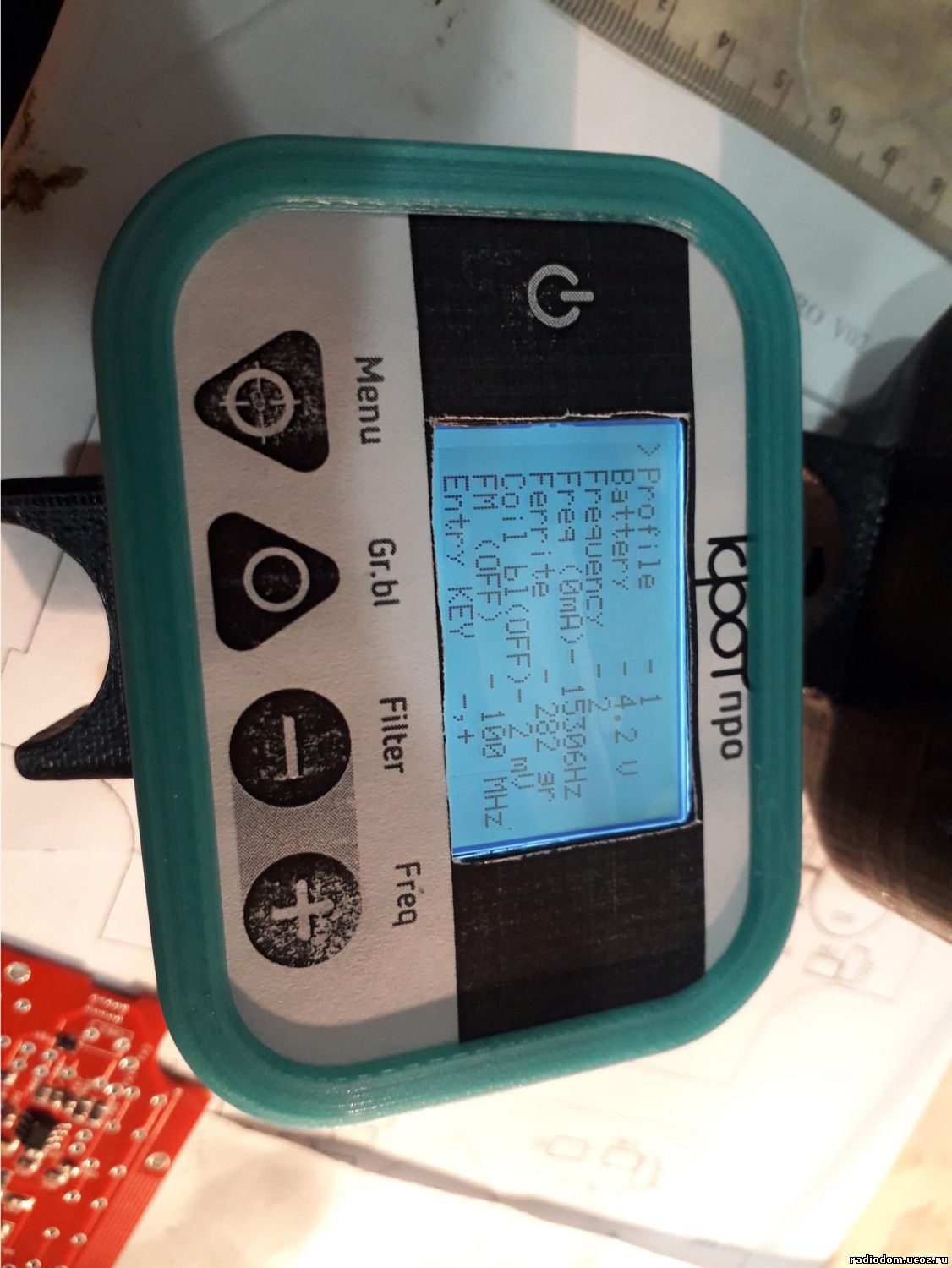

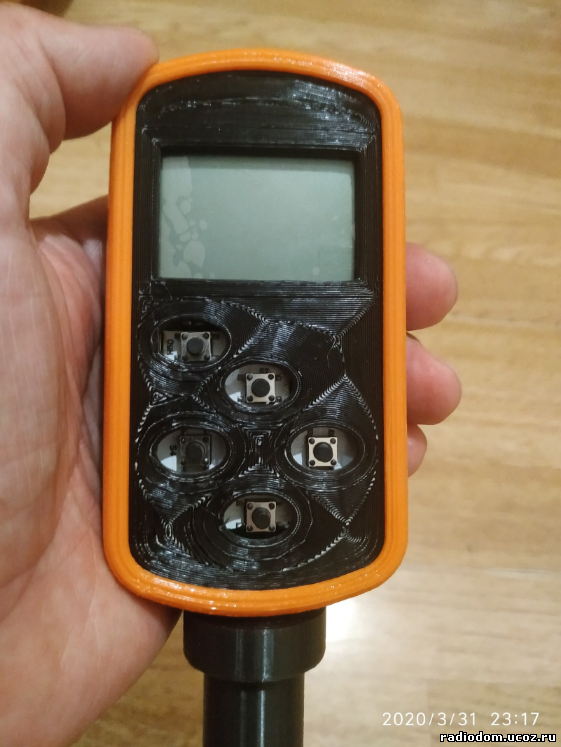

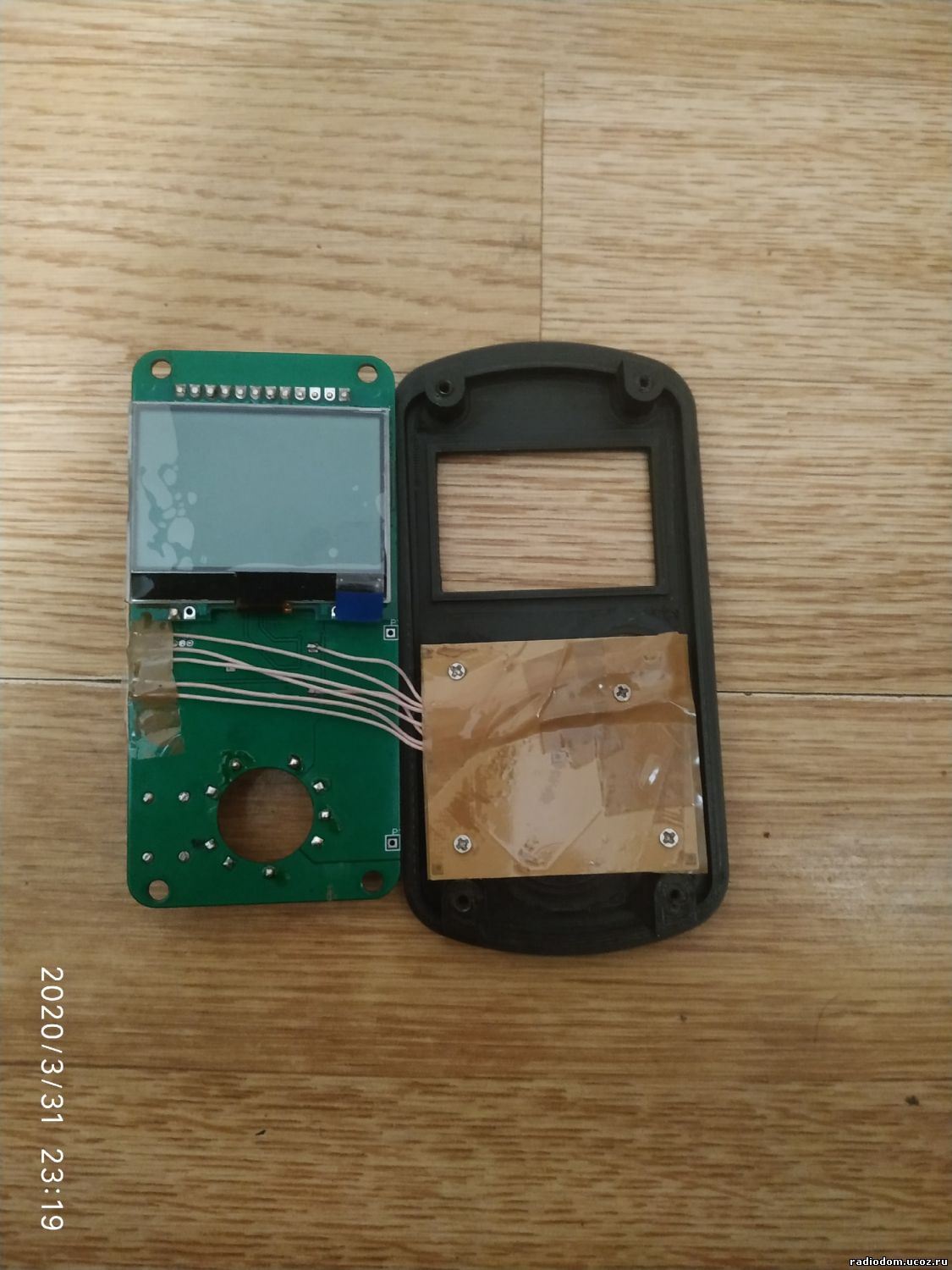

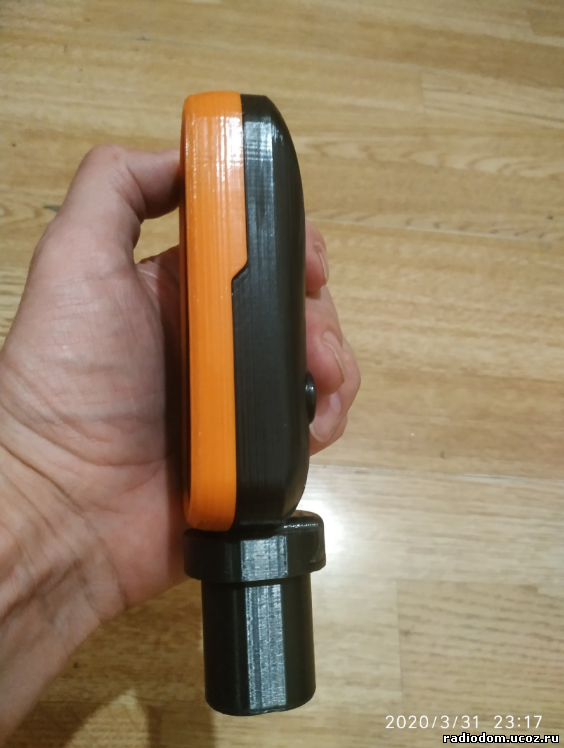

| Примеряем одежку на плату.Крепление под штангу АКА Сигнум.
|
| |
| |
|
|
