KPOT STM
4ff5fd2Дата: Четверг, 09.05.2024, 16:47 | Сообщение # 451
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
проверял TPH2501-TR F40 по такой схеме

мультисим нарисовал

По измерениям на тестовой плате отличие 5-7%.
Емкость СА1 при расчетах и измерениях применялась 100нФ для исключения влияния на АЧХ. В металлодетекторе индуктивность датчика подключена к СА1 и их совместный импеданс может иметь емкостной или индуктивный характер в зависимости от рабочей частоты .
мультисим нарисовал с подключением датчика


На той же тестовой плате была собрана схема на AD8605 с деталями из крот3.
Измерены шумы В3-38  0,13мВ. Для схемы на TPH2501-TR F40  показания 0,7мВ.
Конечно так измерения делать не совсем корректно , но хотя бы узнали примерное соотношение напряжения шумов.
Прикрепления: 4056876.jpg (26.5 Kb) · 4722536.jpg (45.8 Kb) · 2915871.jpg (42.0 Kb)

AndrewДата: Четверг, 09.05.2024, 23:58 | Сообщение # 452
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
Срасибо за интиресный эксперимент!
Получается АДшка лучьше по шумам?

4ff5fd2Дата: Пятница, 10.05.2024, 00:45 | Сообщение # 453
Генерал-лейтенант
Группа: Пользователи
Сообщений: 640
Награды: 18
Репутация: 28
Статус: Offline
Andrew,
AD примерно в 5 раз меньше шумела при измерениях.
заметил закономерность - чем более высокочастотный ОУ на полевых транзисторах , тем он шумнее.
Может имеет смысл подобрать что-то из ОУ с К=1 до 30-50МГц. Чтобы и шумы были меньше , и усиления хватало.
С другой стороны у большинства сборщиков Крота уровень наводок и помех превышает шумы в 50-100 раз даже для TPH2501.
С F40 можно потренироваться TPH2501 , а потом решать с более дорогой покупкой ОУ
Я попробовал припаять TPH2501 в Крот3 для опытов , схему не менял после 8605.
Без датчика 1-2 раза в 5 -10 сек попискивает сигнал . С датчиком работает вроде как раньше , но я уже пару лет как положил Крота в шкаф - нема натхнення  smile
Еще попробую поиграться , может что и прояснится.

Добавлено (19.05.2024, 19:18)
---------------------------------------------

Цитата 4ff5fd2 ()
Без датчика 1-2 раза в 5 -10 сек попискивает сигнал .
это при настройках с8  F1  gain2
при  с9  F1  gain1  молчит smile


Сообщение отредактировал 4ff5fd2 - Пятница, 10.05.2024, 00:49

sfofo06Дата: Четверг, 30.05.2024, 21:37 | Сообщение # 454
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline

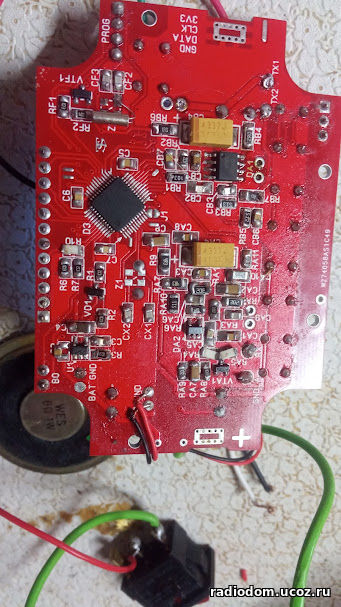

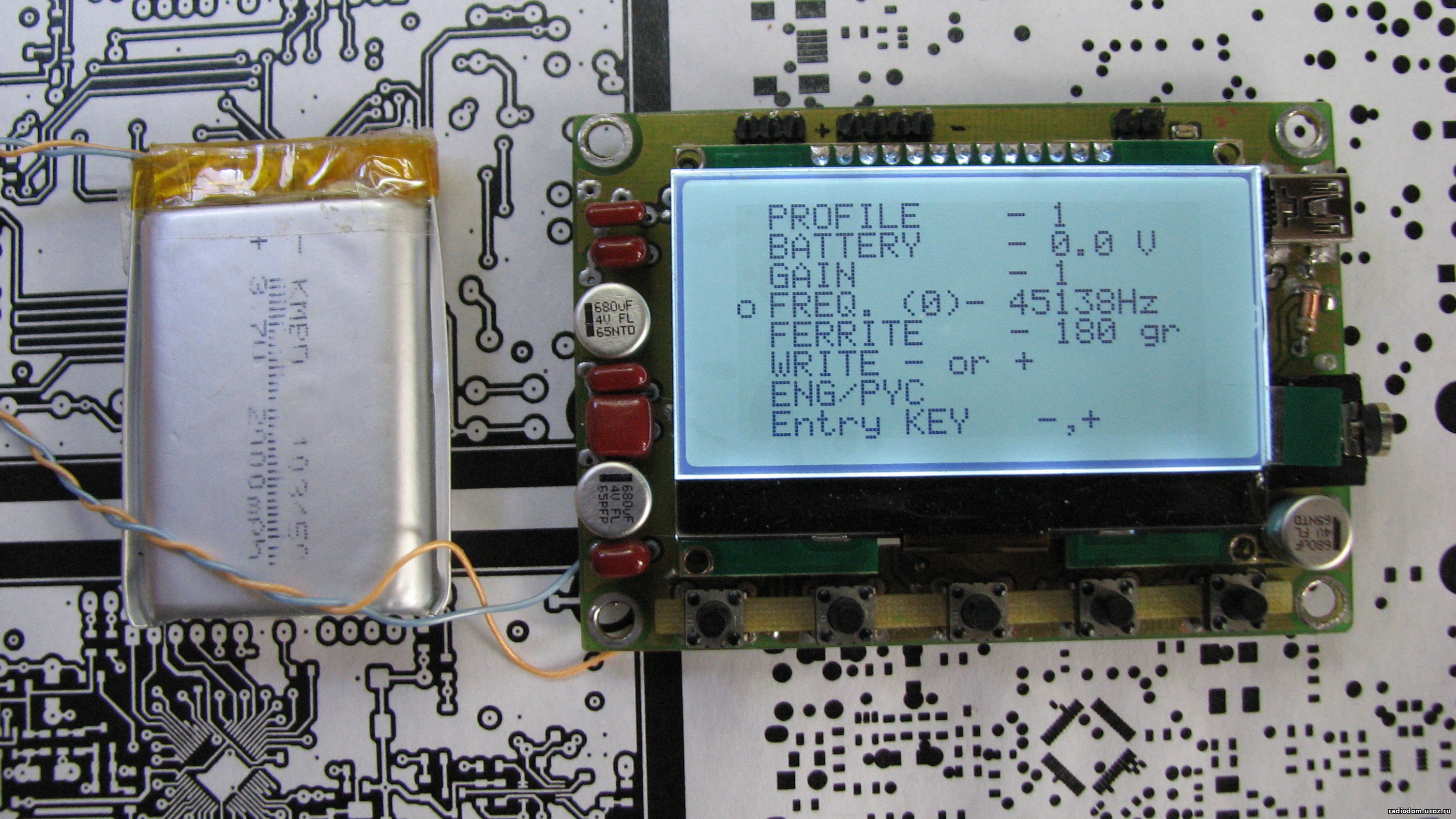

Сделал девайс, но Rx.Tx не реагирует, и звука от них не слышно, если файл не установлен или не установлен, а на экране батарея пишет 0,0в, хотя она 4,0в.
Прикрепления: 7137940.jpg (77.9 Kb)

sfofo06Дата: Четверг, 30.05.2024, 21:42 | Сообщение # 455
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline

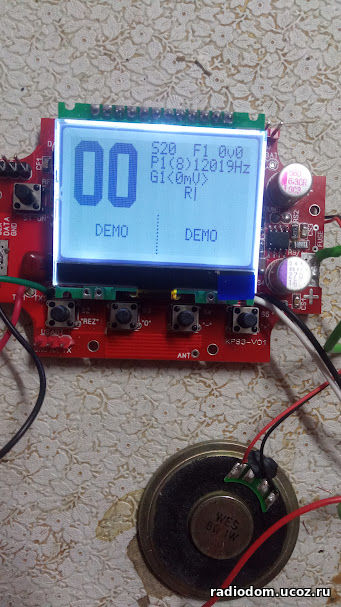

أنا صنعت الجهاز لكن Rx.Tx لا يستجيب ولا يسمع منهم صوت إذا كان الملف غير مثبت أو غير مثبت والبطارية تقول 0.0V على الشاشة رغم أنها 4.0V.
Прикрепления: 2441325.jpg (62.5 Kb)

AndrewДата: Понедельник, 03.06.2024, 16:12 | Сообщение # 456
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
sfofo06, Скорее всего есть ошибки на плате. Проверте есть ли питание на 9 пине контроллера.
Если все спаянно правильно тогда возможно нужно заменить микроконтроллер.

paunov_dДата: Воскресенье, 16.06.2024, 13:43 | Сообщение # 457
Генерал-майор
Группа: Пользователи
Сообщений: 260
Награды: 3
Репутация: 9
Статус: Offline

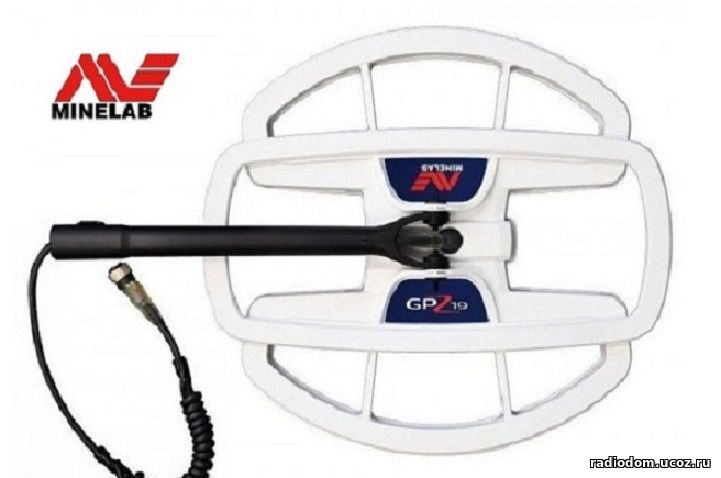

Привет коллеги. Сегодня мой коллега из Бургаса сделал эти два видео.
С новой антенной SuperD и Кротом F1. Почва в Бургасе сильно минерализована.
Просто детектор на нее работает отлично. Привет.
https://www.youtube.com/watch?v=2iWG4tGIGD0
https://www.youtube.com/watch?v=_VjjUqr_PJs
PS: Черука Антена из Украйна.
Прикрепления: 4517473.jpg (32.9 Kb)


Сообщение отредактировал paunov_d - Воскресенье, 16.06.2024, 13:46

AndrewДата: Четверг, 08.08.2024, 20:43 | Сообщение # 458
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
paunov_d, Посмотрел ваше второе видео где отклик грунта 3300 мВ и могу предположить. Скорее всего вы не правильно подключили обмотки РХ. Замысел 3D катушки заключается в том чтобы приемные катушки компенсировали отклик от грунта и прочие паразитные явления в "лице" радиопомех. Вам нужно поменять местами любые выводы любой приемной обмотки. Т.е. включить их встречно для компенсации выше перечисленного.(понятно что количество витков РХ катушек должно быть одинаковым) Иначе я не вижу смысла применении такой катушки.
Попробуйте, если получиться  переделать и рассказать о результатах..
