DillerUAДата: Среда, 27.01.2021, 22:35 | Сообщение # 481
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Чи є де інфа по розмірам компонентів та самої плати цього програматора?
http://www.radiodom.org/index....-16
Коли роздруковую зі SprintLayout, то дуже маленька виходить (масштаб за замовчуванням)

Добавлено (28.01.2021, 21:45)
---------------------------------------------
Не знайшов на схемі С7, не зрозуміло, які конденсатори на D+, D- ставити: на схемі 22 Ом, а на фото плати 510? І знову ж таки, які розміри деталей? Підкажіть, будь-ласка, хочу зваяти програматор.
Дякую.


DillerUAДата: Суббота, 06.02.2021, 13:21 | Сообщение # 482
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Замовив деталі, виготовив плату, спаяв. Не визначалося віндою, тому довелося шнур USB робити. Прошив. Відкрив Microchip Studio 7 і довго не міг підключити, бо вимагало обновити прошивку і не обновляло. Потім в налаштуваннях виставив check firware *False* і запустився. Але до Крота не можу підконектитися. Спочатку писало, що недопустимий вольтаж, і дані прочитати не змогло. А тепер взагалі не читає нічого. Фото нижче:
Прикрепления: 0414742.jpg(100.3 Kb) · 5333640.jpg(67.3 Kb) · 3470129.jpg(49.8 Kb)


Сообщение отредактировал DillerUA - Суббота, 06.02.2021, 13:23

--Zenit--Дата: Суббота, 06.02.2021, 18:13 | Сообщение # 483
Генерал-полковник
Группа: Пользователи
Сообщений: 1178
Награды: 26
Репутация: 41
Статус: Offline
Цитата DillerUA ()
Замовив деталі, виготовив плату, спаяв. Не визначалося віндою, тому довелося шнур USB робити. Прошив. Відкрив Microchip Studio 7 і довго не міг підключити, бо вимагало обновити прошивку і не обновляло. Потім в налаштуваннях виставив check firware *False* і запустився. Але до Крота не можу підконектитися. Спочатку писало, що недопустимий вольтаж, і дані прочитати не змогло. А тепер взагалі не читає нічого. Фото нижче:
Напряжение проверьте которое программатор выдает,ну или плату Крота на коротыш. Судя по скрину Студии у вас напруги нет.

DillerUAДата: Суббота, 06.02.2021, 19:27 | Сообщение # 484
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Мабуть треба замкнути виділені контакти?
Прикрепления: 8213515.jpg(102.0 Kb)

TCBДата: Суббота, 06.02.2021, 20:04 | Сообщение # 485
Генерал-полковник
Группа: Модераторы
Сообщений: 1185
Награды: 6
Репутация: 51
Статус: Offline
Цитата DillerUA ()
Мабуть треба замкнути виділені контакти?
Если питание берете от программатора, то надо замкнуть. Или можно использовать штатное питание Крота - тогда замыкать не надо. Главное подать питание на проц...


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

DillerUAДата: Суббота, 06.02.2021, 20:25 | Сообщение # 486
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline

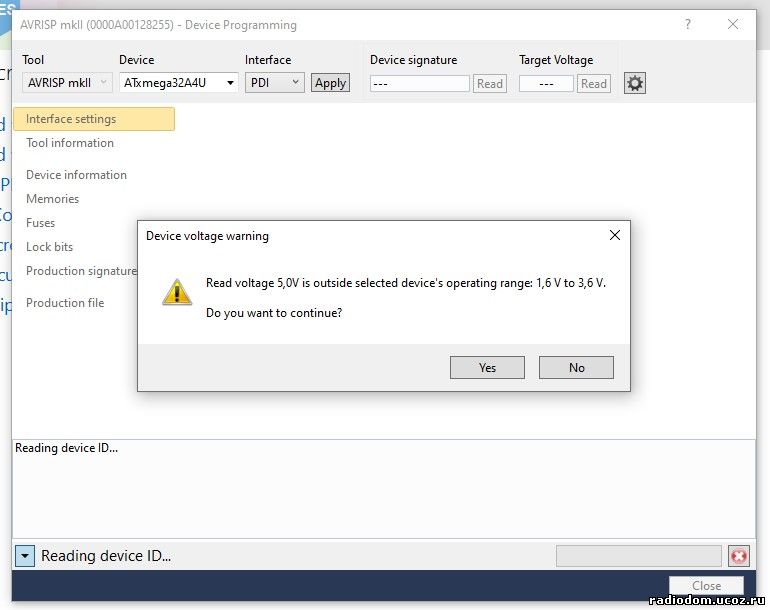

Приєднав програматор до USB, потім крота двома контактами: CLK до PDI/TPI_CLK та DATA до PDI/TPI_DATA і подав живлення на плату МД. При спробі прочитати чіп видало повідомлення:

Добавлено (06.02.2021, 20:26)
---------------------------------------------
Десь щось роблю не так, не можу зрозуміти що.

Прикрепления: 6130636.jpg(47.9 Kb)

TCBДата: Суббота, 06.02.2021, 21:39 | Сообщение # 487
Генерал-полковник
Группа: Модераторы
Сообщений: 1185
Награды: 6
Репутация: 51
Статус: Offline
Цитата DillerUA ()
двома контактами: CLK до PDI/TPI_CLK та DATA до PDI/TPI_DATA і подав живлення на плату МД.
Не понятно откуда 5В, каким напряжением Вы запитали Крота? На проце должно быть 3,3В.

2-х проводов мало - надо еще общий (GND). Минимум 3 провода при штатном питании платы. Если запитывать от программатора, то - 4 провода.


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

Сообщение отредактировал TCB - Суббота, 06.02.2021, 21:41

DillerUAДата: Суббота, 06.02.2021, 22:03 | Сообщение # 488
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Сам не розумію. Живлення від 1х18650. Пробував і з трьома проводами, а от з живленням від програматора завтра спробую (коли вмикав, то не було перемички і напруга звісно не подавалася).

4ff5fd2Дата: Суббота, 06.02.2021, 23:37 | Сообщение # 489
Генерал-майор
Группа: Пользователи
Сообщений: 481
Награды: 17
Репутация: 25
Статус: Offline
DillerUA,

Я у себя добавил резистор 100ком между  данными и общим (PDI_DATA - GND)

Провод соединяющий программатор и плату с контроллером должен быть коротким - до 15 см.
Сделайте из шлейфа отдельные провода ( рассоединить для уменьшения  помех) , пусть будет некрасиво , но правильно smile
Проверить через диспетчер устройств правильность установки драйверов
Успехов smile


Сообщение отредактировал 4ff5fd2 - Суббота, 06.02.2021, 23:39

DillerUAДата: Понедельник, 08.02.2021, 22:37 | Сообщение # 490
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline

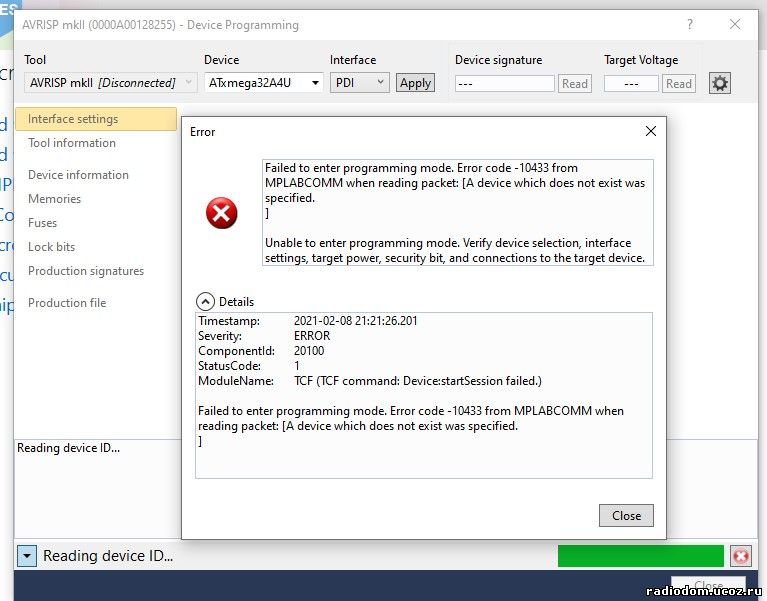

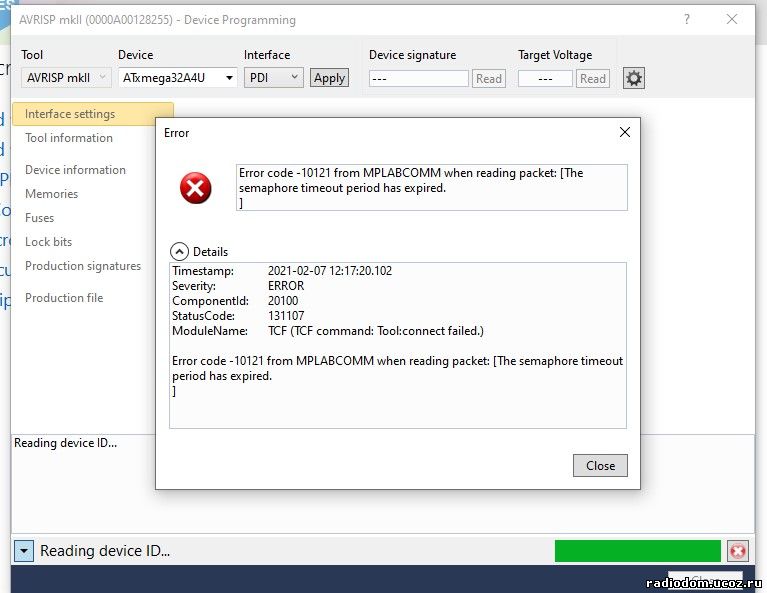

Пробував резистор на 100 кОм - не допомогло. Проводки й так короткі. Пробував скачувати студію старішу - взагалі програматора не бачила. Через фліп він прошивається без проблем, його бачить студія, а коли починається сканування Крота, то або вимикається, або видає помилки. Не знаю що робити і в чому трабл: в залізі чи в дровах. Не думав, що для прошивки мк потрібно стільки зусиль...

Добавлено (08.02.2021, 22:39)
---------------------------------------------
Помітив, що не з усіма шнурами usb працює. З деякими пристрій вінда бачить як невідомий і горить тільки діод живлення. Може в цьому проблема?

Прикрепления: 5280738.jpg(69.3 Kb) · 6107539.jpg(59.2 Kb)

4ff5fd2Дата: Понедельник, 08.02.2021, 23:41 | Сообщение # 491
Генерал-майор
Группа: Пользователи
Сообщений: 481
Награды: 17
Репутация: 25
Статус: Offline
Цитата DillerUA ()
Помітив, що не з усіма шнурами usb працює.
У меня припаян к плате программатора 0,5 м кабель  , разъем не устанавливал smile
Подключать лучше к USB на задней панели системного блока .
Когда глючили флешки при подключении , пришлось выключать системник и протирать разъемы USB спиртом - помогло.

100ком устанавливал на программаторе возле разъема.
На плате программатора С6 присутствует ?

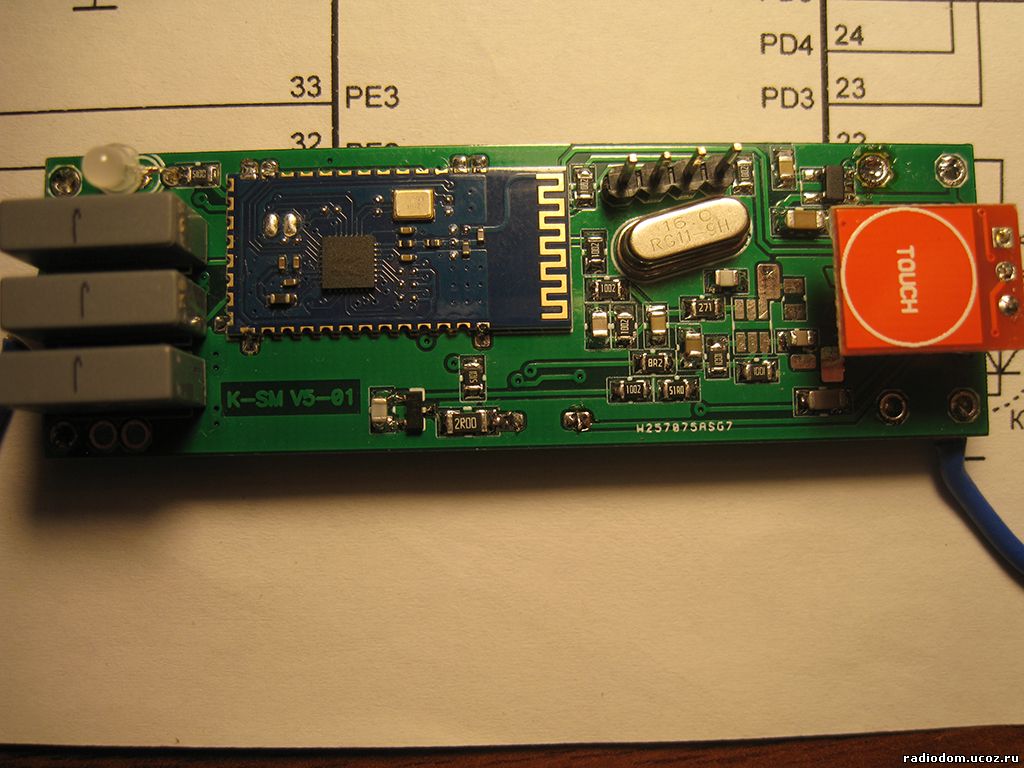

Ну и проверить каждый провод кабеля (контакты провода в разъемах - там нет пайки ) , наличие керамических конденсаторов вокруг контроллера Крота.

DillerUAДата: Вторник, 09.02.2021, 22:32 | Сообщение # 492
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Передивився все. Начеб-то все є. На платі програматора 3 електроліти по 10 мкФ, С6 іде з 32-ї ноги на "землю". Можливо щось не туди втулив sad

Добавлено (09.02.2021, 22:33)
---------------------------------------------
До речі, а проц крота не треба якось переводити у режим програмування, просто 4 контакти і живлення подати? wacko

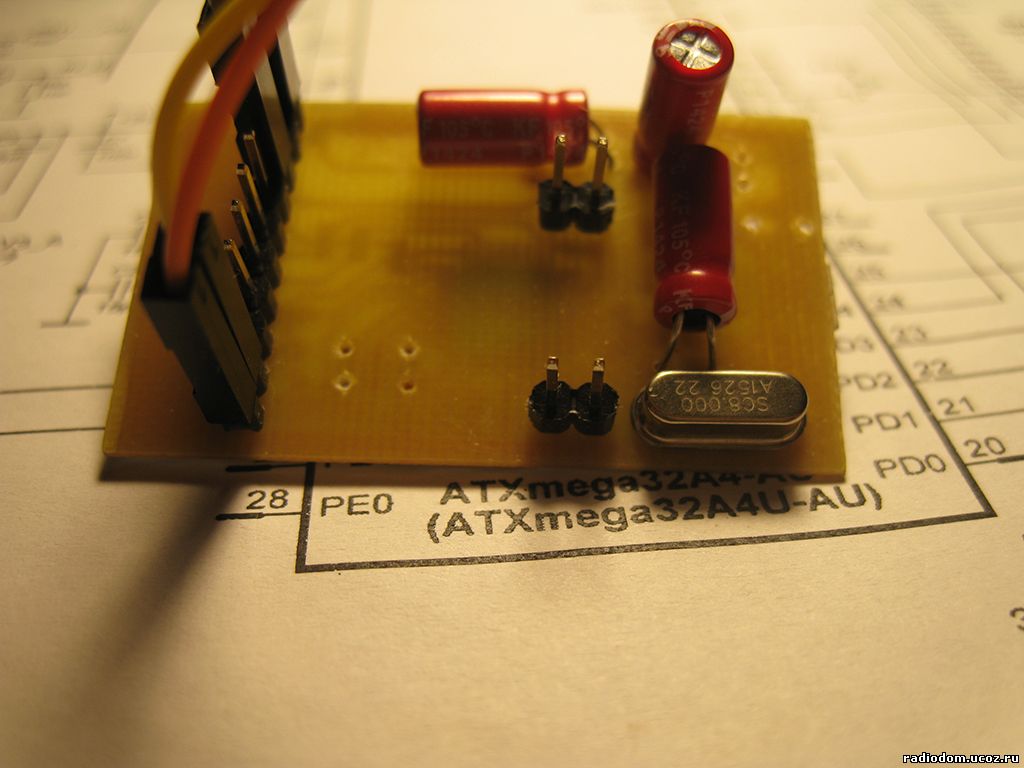

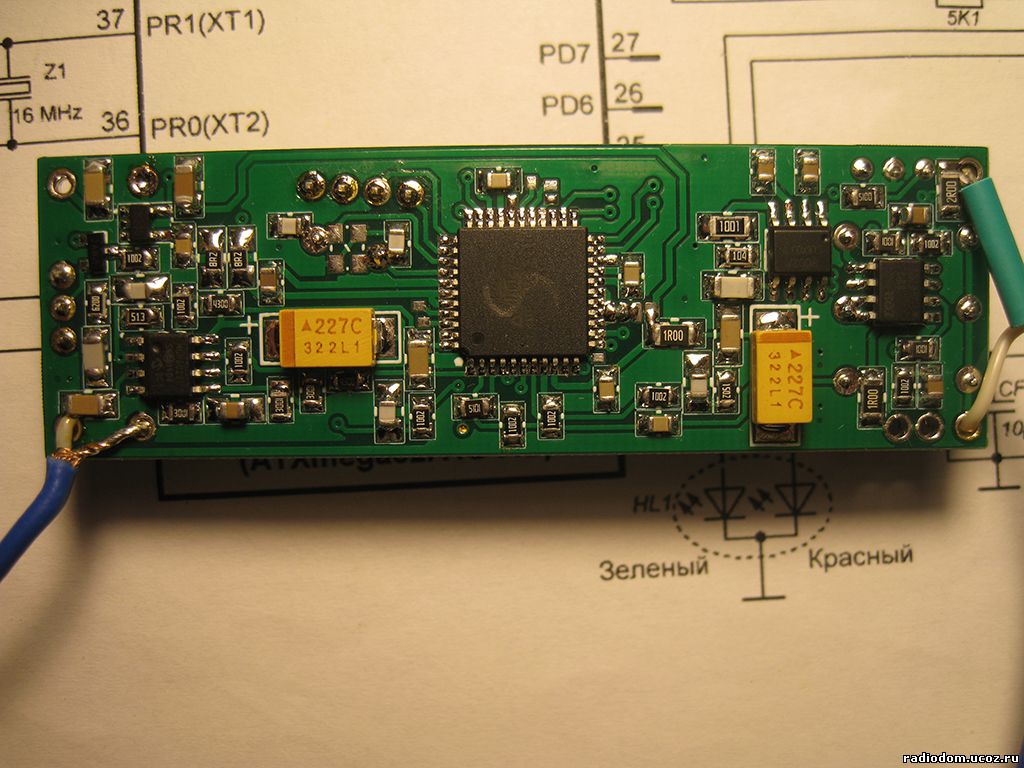

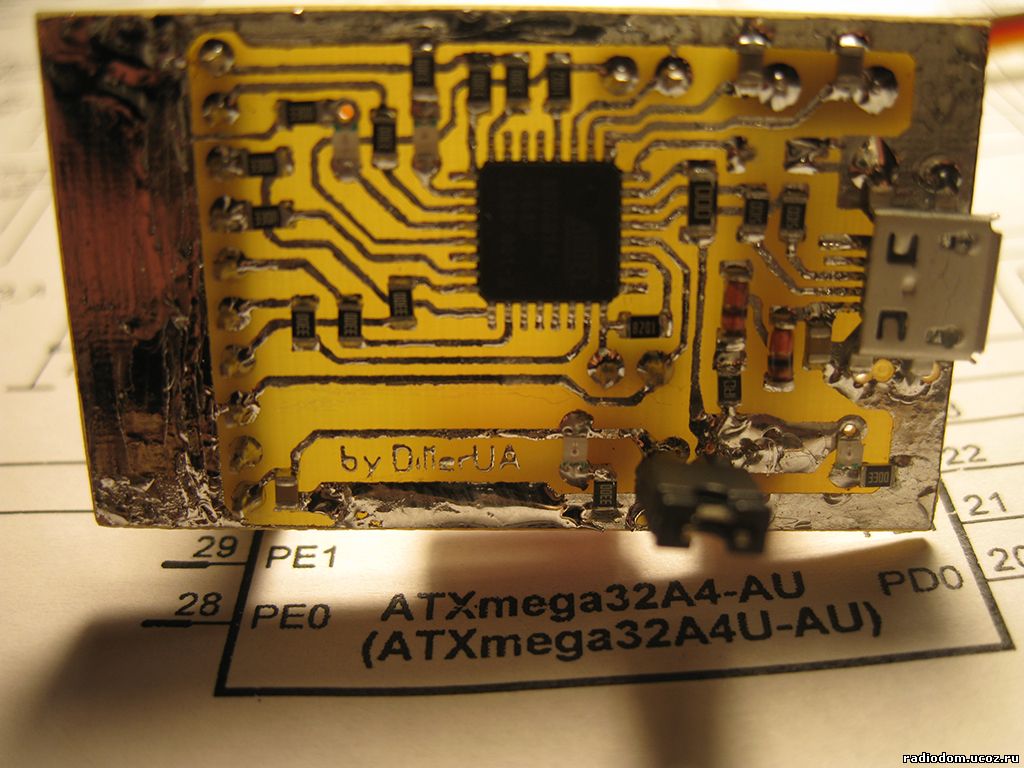

Прикрепления: 0175758.jpg(128.3 Kb) · 3079670.jpg(119.2 Kb) · 4618382.jpg(122.2 Kb) · 8592091.jpg(75.2 Kb)

TCBДата: Вторник, 09.02.2021, 22:36 | Сообщение # 493
Генерал-полковник
Группа: Модераторы
Сообщений: 1185
Награды: 6
Репутация: 51
Статус: Offline
Цитата DillerUA ()
а проц крота не треба якось переводити у режим програмування, просто 4 контакти і живлення подати?
Да, просто подключаете программатор и все...


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

DillerUAДата: Воскресенье, 14.02.2021, 08:53 | Сообщение # 494
Рядовой
Группа: Пользователи
Сообщений: 19
Награды: 0
Репутация: 0
Статус: Offline
Так нічого і не вийшло. Спробував усі поради. Передивився плати і програматора, і МД.
При під'єднанні target voltage 5.0V і помилка 0x01, хоча тестером заміряю і там 3V з копійками.
Можливо, це якийсь програмний глюк? Чи немає в кого іншої прошивки для програматора?

4ff5fd2Дата: Воскресенье, 14.02.2021, 10:34 | Сообщение # 495
Генерал-майор
Группа: Пользователи
Сообщений: 481
Награды: 17
Репутация: 25
Статус: Offline
DillerUA,

https://u.to/4AUKGw
цитирую:
На закладке HW Settings напряжение питания VTarget показывается неправильно - всегда 5 вольт, хотя это недопустимое напряжение для
выбранного чипа ATxmega128A1 (максимально допустимое напряжение питания
3.6 вольт). Это происходит потому, что в аппаратуре нашего клона
AVRISP-MKII отсутствует возможность измерения напряжения питания
программируемого микроконтроллера, и в firmware программатора отдаваемое
значение VTarget программно зафиксировано на величине 5.0 вольт.

зайдите на эту страничку и почитайте как работать в AVRStudio  smile
Еще тут лежит инструкция на русском , правда старенькая https://u.to/3gUKGw

тут пишут
Как я заставил работать avr isp mkii clone (at90usb162 16МГц) на win10 и AS7
https://u.to/4QUKGw
Работайте  smile

ps
как вариант можно попробовать на другой Win.
У меня вообще отдельный системник с Win XP для 4х программаторов smile
Не представляю как работают на Win10 с постоянными обновлениями wacko


Сообщение отредактировал 4ff5fd2 - Воскресенье, 14.02.2021, 10:48
