Крот-2 и "фирменные" датчики
януковичДата: Понедельник, 12.02.2018, 20:18 | Сообщение # 271
Генералиссимус
Группа: Модераторы
Сообщений: 3858
Награды: 18
Репутация: 60
Статус: Offline

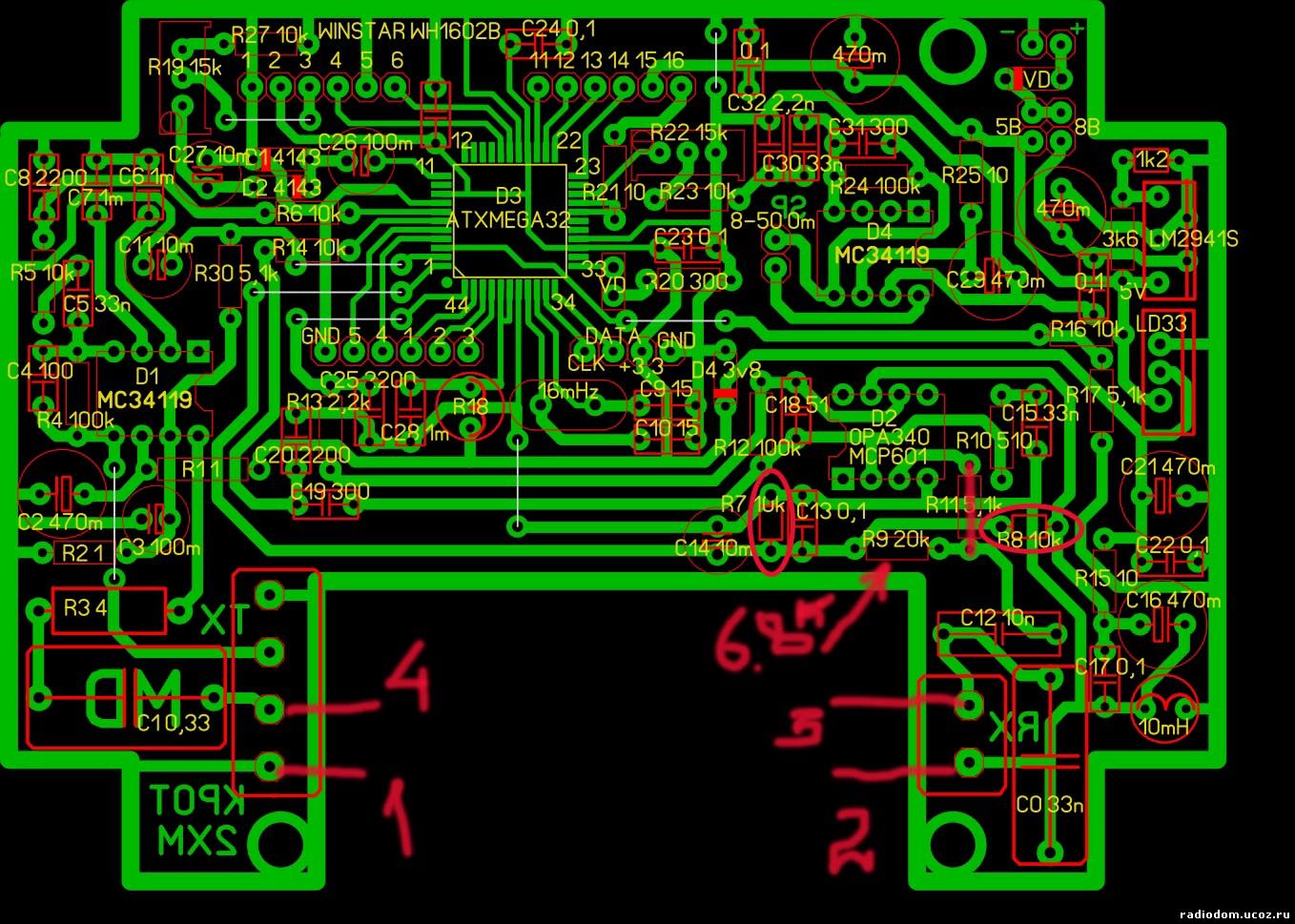

beyrak2017, для начала сделайте так, как я нарисовал.



Уточняю, Р7 и Р8, установить по 10 кОм, а то у Вас на плате, установлены (судя по цветной маркировке) какие-то другие номиналы.
Р11 удалить, установить вместо него перемычку. Р9 выпаять, измерить, и заменить (хотя-бы) на 6.8 кОм.

После перепайки, не подключая провода к печатной плате, включить прибор и посмотреть на показания милливольтметра, что там на выходе предусилителя. Если показания около нуля, то подключать датчик, распиновку я указал.

П.С. Паять аккуратно, после пайки все промыть спиртом и высушить. Постоянно держать в курсе. Если этот этап пройдет успешно, потом еще перепаяем пару деталей.  wink
Прикрепления: 3674723.jpg(284.5 Kb)

beyrak2017Дата: Понедельник, 12.02.2018, 20:39 | Сообщение # 272
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
ок ! завтра куплю в радиотоварах указанные резисторы,  вечером перепаяю и отпишусь....  спасибо что не остались в стороне согласились помочь

Добавлено (12.02.2018, 21:39)
---------------------------------------------
с какой ножки мерять выход предусилителя?


януковичДата: Понедельник, 12.02.2018, 20:41 | Сообщение # 273
Генералиссимус
Группа: Модераторы
Сообщений: 3858
Награды: 18
Репутация: 60
Статус: Offline
beyrak2017, Р7 и Р8, те что 10 кОм. берите "точные", желательно с 1% допуском.

П.С. Ни на какой ножке мерить не нужно. Крот сам все измерит и покажет. Смотреть в меню "разбаланса датчика".


Сообщение отредактировал янукович - Понедельник, 12.02.2018, 20:43

delamortoДата: Понедельник, 12.02.2018, 21:03 | Сообщение # 274
Майор
Группа: Пользователи
Сообщений: 97
Награды: 0
Репутация: 4
Статус: Offline
Видать совсем скучно зимой копарям.... biggrin
Ну вы блин даете!

AndrewДата: Понедельник, 12.02.2018, 22:39 | Сообщение # 275
Генералиссимус
Группа: Администраторы
Сообщений: 6488
Награды: 10
Репутация: 75
Статус: Offline
янукович, не нужно там не чего трогать, новые прошивки делают авто-ноль...

януковичДата: Понедельник, 12.02.2018, 22:47 | Сообщение # 276
Генералиссимус
Группа: Модераторы
Сообщений: 3858
Награды: 18
Репутация: 60
Статус: Offline
Andrew, ни кому не раскрывайте этот секрет! Нужно делать все по схеме, так правильно, и вопросов по-меньше будет.  cool

AnkoДата: Вторник, 13.02.2018, 18:00 | Сообщение # 277
Подполковник
Группа: Пользователи
Сообщений: 120
Награды: 0
Репутация: 1
Статус: Offline
Человек бегущий за деталями в магазин...СТОП!!!....однажды  помог одному  Терминаторшнику с оссцилографом на борту - УЖАС!!!.....потраченное время. .....Берерите Себя!!!

beyrak2017Дата: Четверг, 15.02.2018, 20:10 | Сообщение # 278
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline

Добавлено (15.02.2018, 21:10)
---------------------------------------------

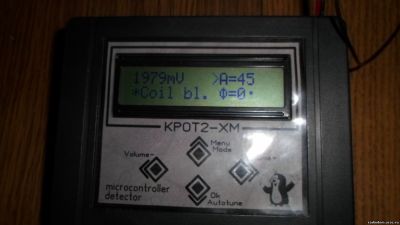

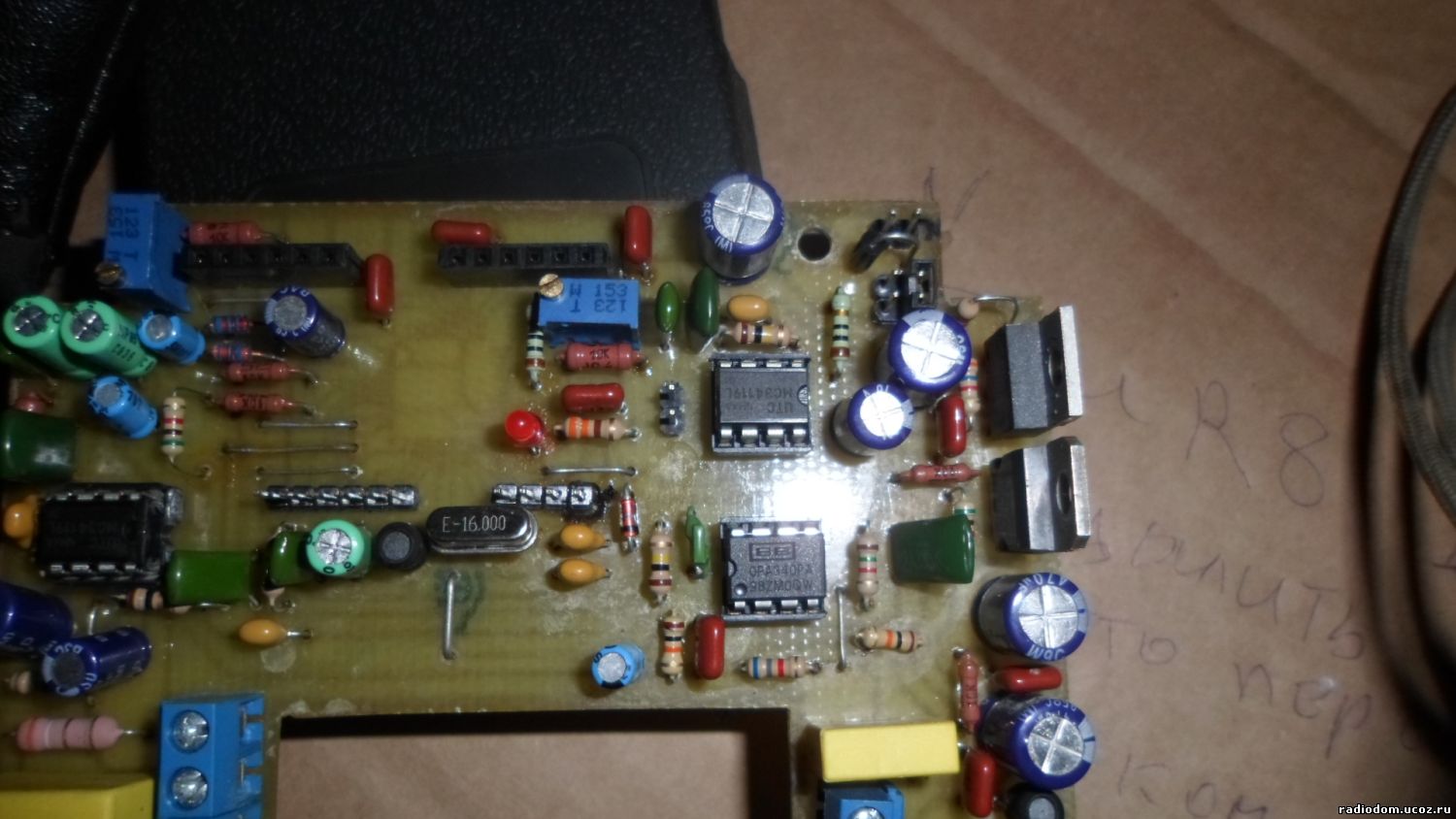

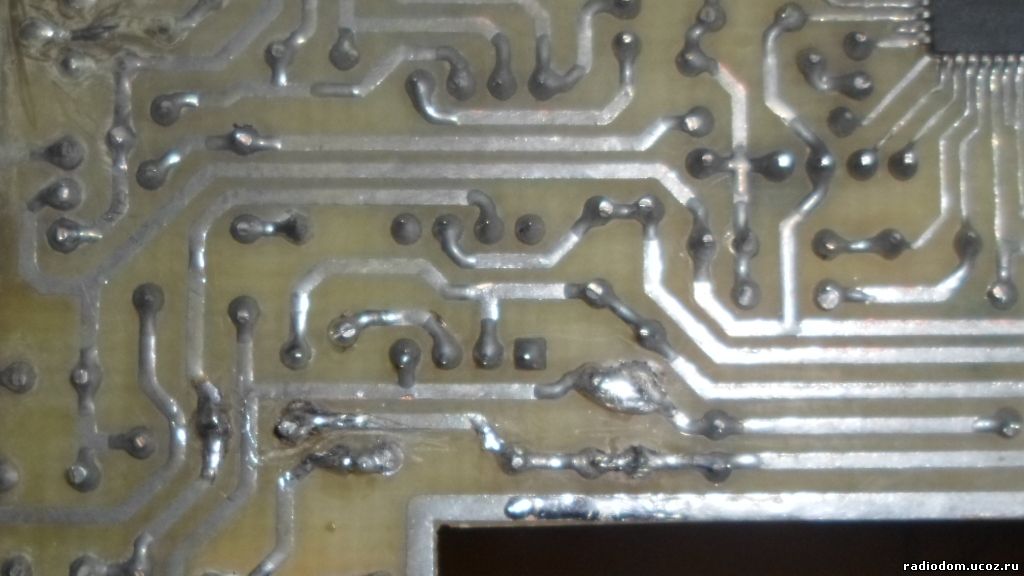

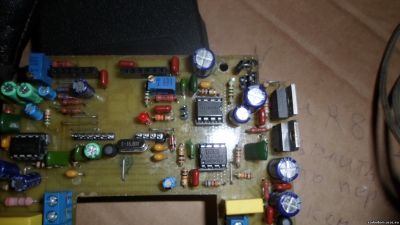

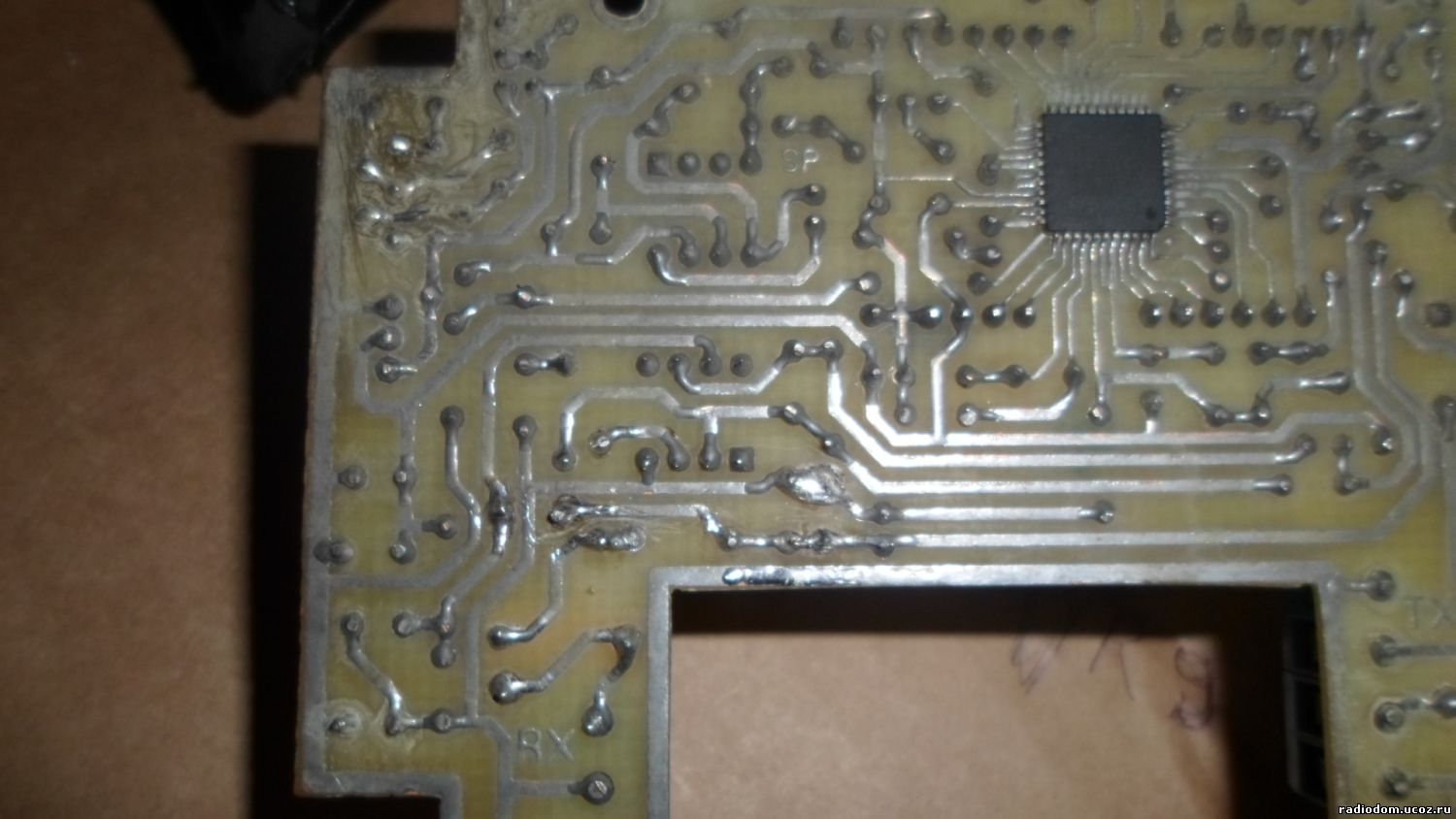

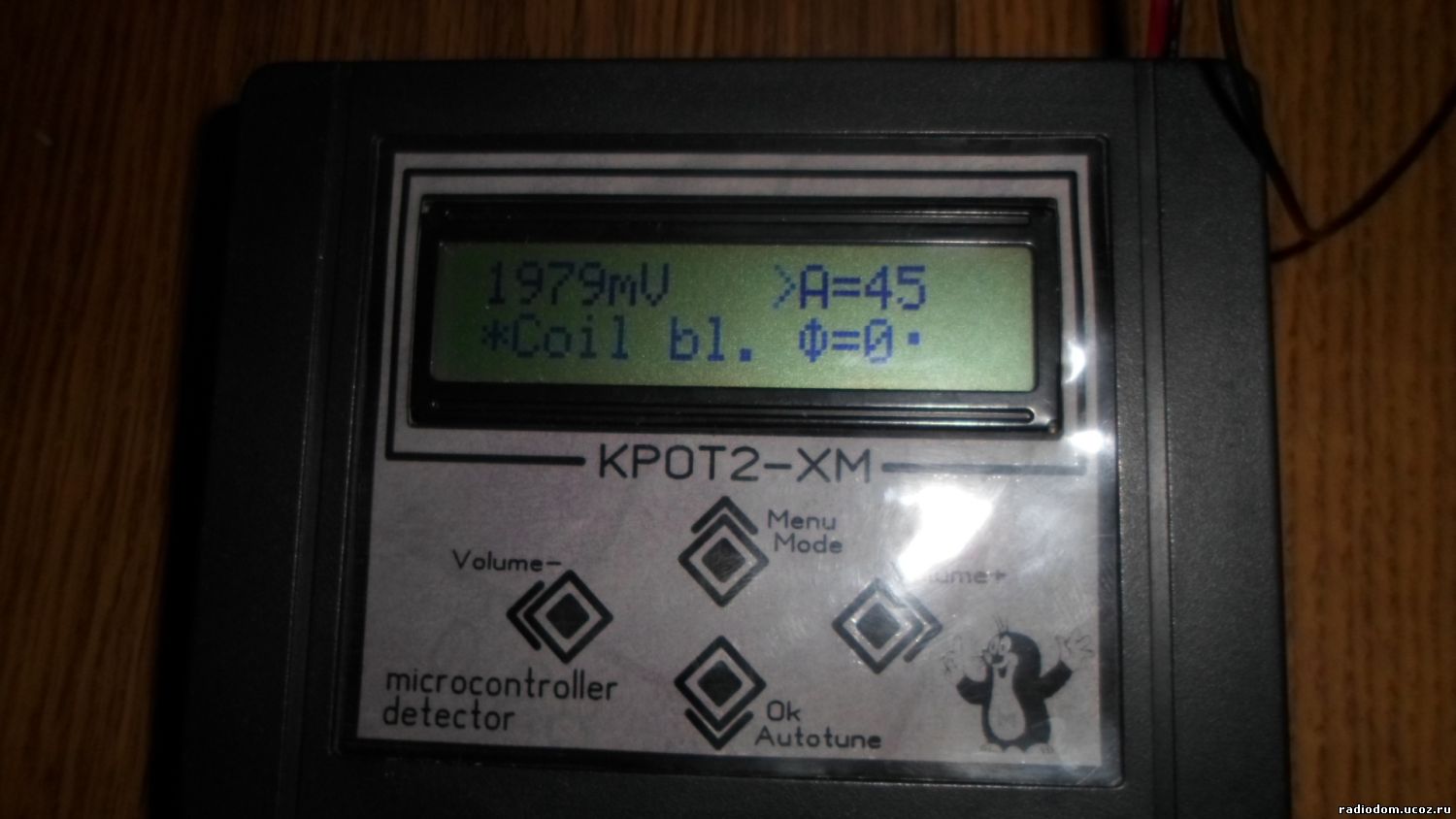

Добрый вечер! резисторы впаял, вместо р 11 уже была перемычка.  вот такой большой показатель , датчик не подключал

Прикрепления: 7627371.jpg(103.2 Kb) · 0893246.jpg(72.3 Kb) · 2469649.jpg(120.1 Kb) · 6541775.jpg(136.0 Kb)

януковичДата: Четверг, 15.02.2018, 20:27 | Сообщение # 279
Генералиссимус
Группа: Модераторы
Сообщений: 3858
Награды: 18
Репутация: 60
Статус: Offline
beyrak2017, там что-то не так... Без датчика, и без проводов к разъему, должно показывать "Коил баланс", около ноля. Нужно искать ошибку, соплю, непропой, проверить питание и земли.

beyrak2017Дата: Четверг, 15.02.2018, 20:44 | Сообщение # 280
Рядовой
Группа: Пользователи
Сообщений: 11
Награды: 0
Репутация: 0
Статус: Offline
после стабилизаторов там должно быть 5 и 3.3?    стабилизатор lm 2941 немного греется это нормально?

АРСЕНАЛДата: Четверг, 15.02.2018, 21:59 | Сообщение # 281
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Награды: 2
Репутация: 8
Статус: Offline
Плата страшная на вид. Ничем не покрытая.... Как минимум,для начала, ее нужно тщательно вымыть с обеих сторон... без питания конечно...

TCBДата: Четверг, 15.02.2018, 23:28 | Сообщение # 282
Генерал-полковник
Группа: Модераторы
Сообщений: 1110
Награды: 6
Репутация: 48
Статус: Offline
Цитата beyrak2017 ()
вот такой большой показатель
Коэффициент А должен быть равным 0. И автобаланс пока вообще не трогайте.
Надо брать осциллограф и искать откуда без катушки прет такой сигнал.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

obalainДата: Четверг, 08.03.2018, 20:10 | Сообщение # 283
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Hello all,
Всем привет,

I have read that 'krot2 rating' is compatible with a wide range of coil.
but have you any experience with tesoro concentric coil as describe below? is it compatible?
Я прочитал, что «рейтинг krot2» совместим с широким диапазоном катушек.
но есть ли у вас опыт работы с концентрированной катушкой тезоро, как описано ниже? это совместимо?

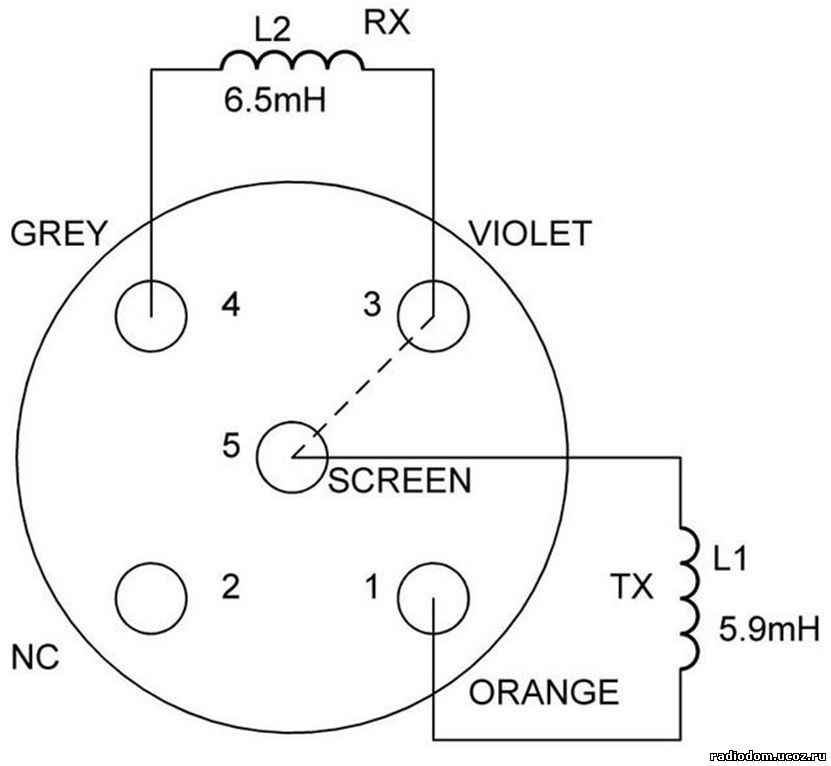

    Tesoro Spider coil 21x24 cm
        TX (pin 1- pin 5) (cold point 5) 5.9mH 22ohms
        RX (pin 3- pin 4) (cold point 3) 6.5mH22ohms

i have calculate C1=33nF and C12= 22nF

is that right?
это правильно?

Greating Спасибо
/oliviez
Прикрепления: 5372186.jpg(7.3 Kb) · 4881049.jpg(44.9 Kb)

AndrewДата: Пятница, 09.03.2018, 10:04 | Сообщение # 284
Генералиссимус
Группа: Администраторы
Сообщений: 6488
Награды: 10
Репутация: 75
Статус: Offline
obalain, I think it will work. Need to try.

obalainДата: Пятница, 09.03.2018, 19:17 | Сообщение # 285
Рядовой
Группа: Пользователи
Сообщений: 2
Награды: 0
Репутация: 0
Статус: Offline
Many thanks for your answer... it is on going...

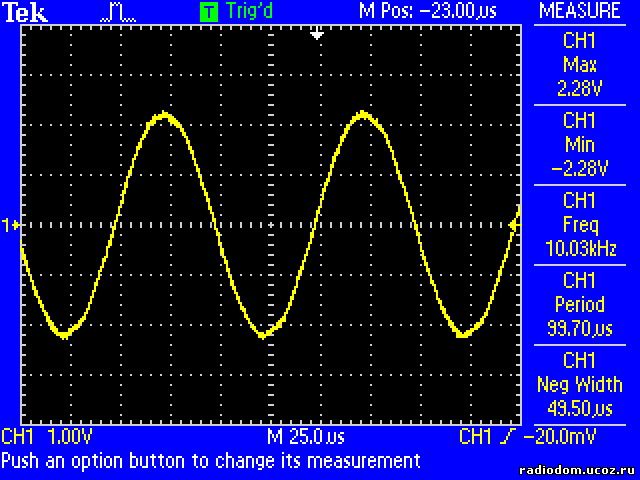

I have connected TX coil side on TX1 and GND . now there is a quite good sinusoidal 10kHz.

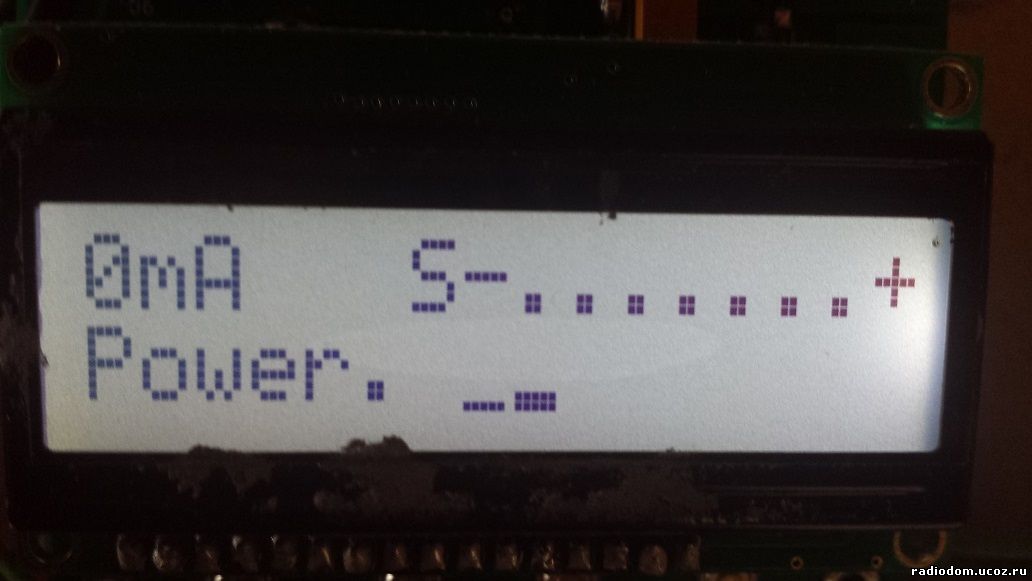

but no current is seen on display.



i have double check DA1 pin 7, R2 1ohm,  R30 5K1, C11 10uF and PA6 (pin2 of D3)
(just for information i have replace mc34119 by TS34119CS)

this mean there is no resonance ? i guess

What's wrong? any idea?

soft used:   KPOT_RAITING+

thanks
/olivier
Прикрепления: 1290467.jpg(73.5 Kb) · 7826943.jpg(51.4 Kb)


Сообщение отредактировал obalain - Пятница, 09.03.2018, 19:47
