КРОТ ПРО
OppsДата: Четверг, 11.02.2021, 23:34 | Сообщение # 2461
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
В даташіті взагалі про номінал нічого  ...  найшов у китайців - 150нГн це фільтр помех можна підбирати від 100нГн до 150нГн , а не контур колебательний - був не правий .
Прикрепления: 9517764.jpg (319.8 Kb)


Сообщение отредактировал Opps - Четверг, 11.02.2021, 23:37

--Zenit--Дата: Пятница, 12.02.2021, 07:27 | Сообщение # 2462
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Opps ()
В даташіті взагалі про номінал нічого  ...  найшов у китайців - 150нГн це фільтр помех можна підбирати від 100нГн до 150нГн , а не контур колебательний - був не правий .
Там контур. Конденсатор внутри микрухи.

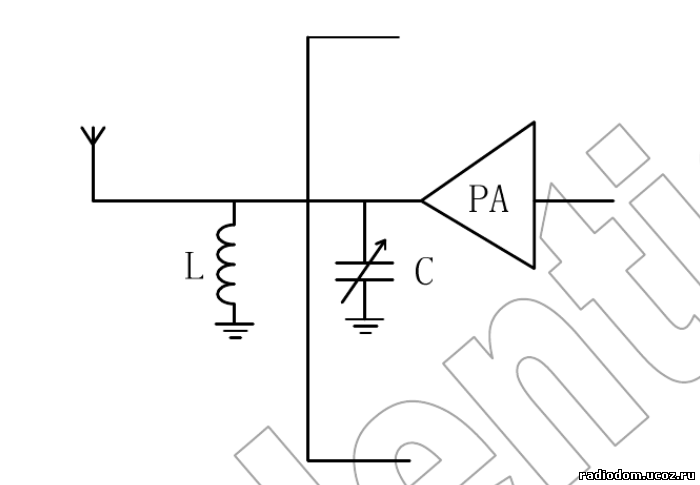

Структуре PA QN8027 требуется индуктор на внешней стороне микросхемы, который используется для создания резонансной цепи со встроенным  конденсатором, а также обеспечивает обратную цепь постоянного тока для выхода PA.

Встроенный конденсатор регулируется и в соответствии с полиномом, чтобы покрыть частотный диапазон от 76 МГц до 108 МГц, рекомендуется использовать индуктивность 150 нГн. И это значение индуктивности будет изменяться в соответствии с эквивалентным последовательным конденсатором, который индуктируется в соответствии с компоновкой платы и типом антенны.
Чтобы определить, покрыл ли индуктор полный диапазон, можно использовать reg30. Установите частоту ВЧ 76 МГц и прочтите значение reg30, затем установите частоту 108 МГц и считайте значение reg30, если оба значения reg30 находятся в диапазоне 0x1f ~ 0x00, это означает, что индуктор может охватывать полный пролет. В противном случае  необходимо изменить значение индуктора для того, чтобы покрыть полный диапазон.

Прикрепления: 8536951.png (56.6 Kb)


Сообщение отредактировал --Zenit-- - Пятница, 12.02.2021, 07:46

UA9OSQДата: Пятница, 12.02.2021, 09:18 | Сообщение # 2463
Сержант
Группа: Пользователи
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline
Цитата rey ()
Еще интересует один вопрос - на всех моих Кротах иногда в динамике раздаются сильные хлопки - у кого-то бывает такое?

Есть такое,хлопает что на втором Кроте,что на Про.Хлопает так,что больно ушам,независимо от настроек громкости.Громкость хоть на минимум ставь,всё равно хлопок проходит на максимуме возможности унч.

sparkingsparkingДата: Пятница, 12.02.2021, 11:15 | Сообщение # 2464
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
Вот из за сложностей с этими ФМ ушами и просят обычное 3.5 гнездо ставить на блок, благо на плате все разведено .
Вот такой гермобокс подводный получился в итоге!


Сообщение отредактировал sparkingsparking - Пятница, 12.02.2021, 11:15

--Zenit--Дата: Пятница, 12.02.2021, 11:23 | Сообщение # 2465
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата --Zenit-- ()
Сейчас проводил опыты.При 150 наногенри попадаю в начало диапазона и ниже. 89-90 МГЦ работает когда пальцем к антенне прикоснешься.Выше 90 МГЦ вообще никак.При индуктивности 100 нан  работает на 98-101 МГЦ.Ниже очень плохо.Значит нужна индуктивность в районе 130 нан.

В отсутствии УВЧ результаты опытов не подтвердились. Одинаково работает что со 100 нан,что со 150 нан.

sashaarsenaluaДата: Пятница, 12.02.2021, 15:30 | Сообщение # 2466
Генерал-полковник
Группа: Модераторы
Сообщений: 940
Награды: 6
Репутация: 5
Статус: Offline
Цитата sparkingsparking ()
Вот такой гермобокс подводный получился в итоге!

Хорошенький... А выделенные на фото места несут какую то функцию?


OppsДата: Пятница, 12.02.2021, 16:32 | Сообщение # 2467
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата --Zenit-- ()
Структуре PA QN8027 требуется ...

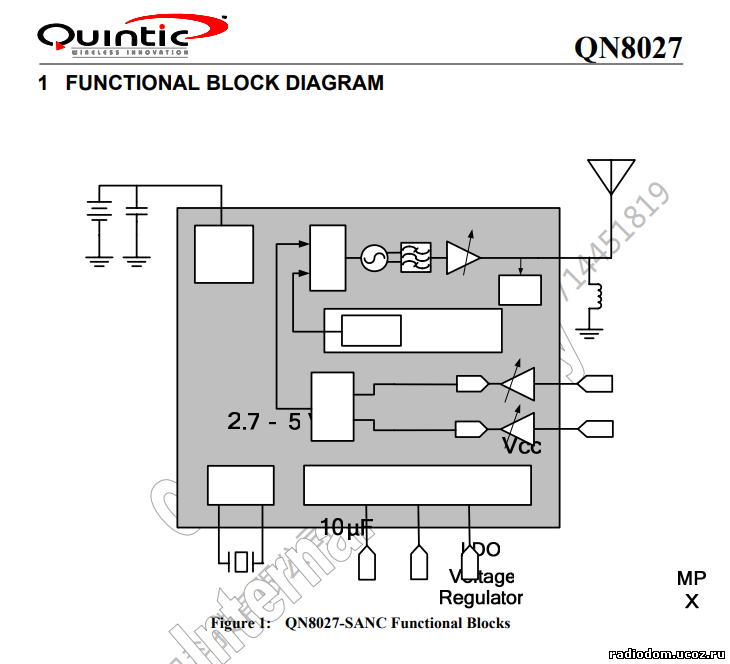

Хороший опис , але я не найшов цього в даташіті саме QN ... QN8027 виробник Quintic , оригінальний даташіт блок діаграма ... звичайно могли не намалювати там конденсатор .
В принципі це не "камень преткновения" ...
Мене більше зацікавило інше :

Код
The QN8027 can deliver up to 121dBμV output signal to an external antenna and/or matching network. An RF VGAprovides a 42dB output power control range in 0.75 dB steps and can be programmed through the serial control bus. Output
power control and in-band power flatness can be easily achieved by a calibration circuit. This wide range of control allow
for various antenna configurations such as loop, monopole, or meandering traces on PCB. An integrated RF bandpass filter
ensures optimal output spectrum purity.

Там є встроєний підсилювач і він регулюється програмно наскільки я зміг зрозуміти . Впевнений на 100% що за замовчуванням він не стоїть на максимумі.

Andrew в прошивці міняєш підсилення ? Чи "по умолчанію" ?

П.С. На рахунок хлопків - в аудіо часто зустрічається саме при комутації виходів наприклад навушників . Здається десь бачив на схемі 10кОм резистори з каналів виходу на землю - для компенсації хлопків.
Прикрепления: 5641924.png (76.4 Kb)

AndrewДата: Пятница, 12.02.2021, 18:27 | Сообщение # 2468
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата Opps ()
Andrew в прошивці міняєш підсилення ? Чи "по умолчанію" ?
Ставлю на мах.

Снял не большое видео https://u.to/hCgIGw

OppsДата: Пятница, 12.02.2021, 23:34 | Сообщение # 2469
Подполковник
Группа: Пользователи
Сообщений: 104
Награды: 2
Репутация: 2
Статус: Offline
Цитата Andrew ()
Ставлю на мах.
up ясно - значить у кого погано працює ФМ , дивимся в сторону "УВЧ" .

--Zenit--Дата: Суббота, 13.02.2021, 00:41 | Сообщение # 2470
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата sparkingsparking ()
Вот такой гермобокс подводный получился в итоге!
Симпатично получилось.

Добавлено (13.02.2021, 00:44)
---------------------------------------------

Цитата sashaarsenalua ()
А выделенные на фото места несут какую то функцию?

Для жесткости)

4ff5fd2Дата: Суббота, 13.02.2021, 00:58 | Сообщение # 2471
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Opps
еще тут почитайте
https://cdn.hackaday.io/files....209.pdf

UA9OSQДата: Суббота, 13.02.2021, 04:37 | Сообщение # 2472
Сержант
Группа: Пользователи
Сообщений: 29
Награды: 0
Репутация: 0
Статус: Offline
Цитата Opps ()
На рахунок хлопків - в аудіо часто зустрічається саме при комутації виходів наприклад навушників . Здається десь бачив на схемі 10кОм резистори з каналів виходу на землю - для компенсації хлопків.

Это понятно,но хлопки идут не от коммутации.Они рождаются сами по себе на ровном месте. И нет разницы,что подключено,динамик или ФМ- хлопает там и там.
Странно,что эта проблема никем не поднимается.Когда то давно один раз подобный вопрос задавался,но тоже остался без ответа.

4ff5fd2Дата: Суббота, 13.02.2021, 06:16 | Сообщение # 2473
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Цитата UA9OSQ ()
Есть такое,хлопает что на втором Кроте,что на Про.Хлопает так,что больно ушам,независимо от настроек громкости.Громкость хоть на минимум ставь,всё равно хлопок проходит на максимуме возможности унч.
возможно происходит перезапуск подпрограммы , например при перегрузке по входу.
Давайте спросим автора, пусть он нам огласит   smile

AndrewДата: Суббота, 13.02.2021, 10:20 | Сообщение # 2474
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата 4ff5fd2 ()
Давайте спросим автора, пусть он нам огласит
 Трудно понять что за хлопки у вас..) Пробуйте уменьшить СS2  ставлю  5-10н.  RS1-10k.

Цитата Andrew ()
Ставлю на мах.

send_byte(&TWIE,0x10,75);   // power
Записываю в 10 регистр число 75, вроде в даташите на микросхему написано что это максмум для мощности. Я уже говорил, что без УВЧ на антену 10 см где-то в радиусе 5+ метров берет.. Дроссель ставлю СМД 1206.

de-si-gnДата: Суббота, 13.02.2021, 10:35 | Сообщение # 2475
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата Andrew ()
Трудно понять что за хлопки у вас..)

На видео с золотом на 1:25 хлопок
