КРОТ ПРО
OfKДата: Воскресенье, 17.10.2021, 21:25 | Сообщение # 3031
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Всю схемку также прикрыл экранчиком из обёрнутой бумажным скотчем жести. В районе крепежного винта экранчик подпаял к «земле». С экранчиком схема стала работать ещё тише, помехи уменьшились.
Есть предположение, что если плату «Крот ПРО Q» немного перекомпоновать и контроллер заряда аккумулятора перенести в верхний левый угол, то на освободившееся внизу место (ниже клавиатуры) как раз можно развести антенну-змейку. И не надо будет изготавливать и монтировать дополнительную платку с антенной.
Прикрепления: 4549023.jpg(1.36 Mb) · 3260384.jpg(1.15 Mb)

pwp79mdДата: Воскресенье, 17.10.2021, 22:42 | Сообщение # 3032
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
OfK, у меня например Крот Про Q собран практически по оригинальной схеме, не помню точно один конденсатор с разницей в 1 пик ) и все работает отлично, дальность несколько метров. Может все зависит от самой платки ФМ трансмиттера? (Качество)?? Ну и наушники тоже самая важная деталь во всем этом, у меня те что с антенной, возможно и по этому нету проблем.

--Zenit--Дата: Воскресенье, 17.10.2021, 22:47 | Сообщение # 3033
Генералиссимус
Группа: Пользователи
Сообщений: 1415
Награды: 26
Репутация: 45
Статус: Offline
Цитата OfK ()
Есть предположение, что если плату «Крот ПРО Q» немного перекомпоновать и контроллер заряда аккумулятора перенести в верхний левый угол, то на освободившееся внизу место (ниже клавиатуры) как раз можно развести антенну-змейку. И не надо будет изготавливать и монтировать дополнительную платку с антенной.
Это можно сделать,но не уверен что антенна будет работать.Дорожка которая идет к змейке погасит весь сигнал. Когда делал смарта в катушке выяснил,что антенна хорошо работает только тогда когда она находится далеко от платы ну или перпендикулярно к ней.
По уму надо все компоненты на нижней сторон сдвинуть влево тогда освободится место справ под змейку и эта змейка будет рядом с фм передатчиком,но тогда придется двигать экран и он перекроет места пайки.Сейчас у меня сделано так что экран ничего не перекрывает.Любой элемент можно выпаять без снятия экрана.
Размеры змейки какие? Сделаю змейку внизу.

Добавлено (17.10.2021, 23:05)
---------------------------------------------

Цитата OfK ()
А вот когда транзистор Q1 заменил на S9018,
Тоже пришел к этому.S9018 в даташите к микрухе указан.


Сообщение отредактировал --Zenit-- - Воскресенье, 17.10.2021, 23:03

OfKДата: Понедельник, 18.10.2021, 09:44 | Сообщение # 3034
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Цитата --Zenit-- ()
Это можно сделать,но не уверен что антенна будет работать.Дорожка которая идет к змейке погасит весь сигнал.
Ну хуже чем есть со штатной антенной точно не будет. Как вариант, если есть опасение что дорожка погасит сигнал, сигнал можно пробросить проводом достаточного сечения, как в мой версии.

Цитата --Zenit-- ()
Размеры змейки какие?
А особо никаких. Размер полоски тестолита 70х8 выбрал исходя из доступного пространства в корпусе. Отступил от нижнего края (где земля) треть и тонким маркером нарисовал пять дорожек шириной примерно 0.5 мм. Получилось суммарно примерно 30 см. С подводящим проводом 35 см.

Цитата pwp79md ()
Ну и наушники тоже самая важная деталь во всем этом, у меня те что с антенной, возможно и по этому нету проблем.

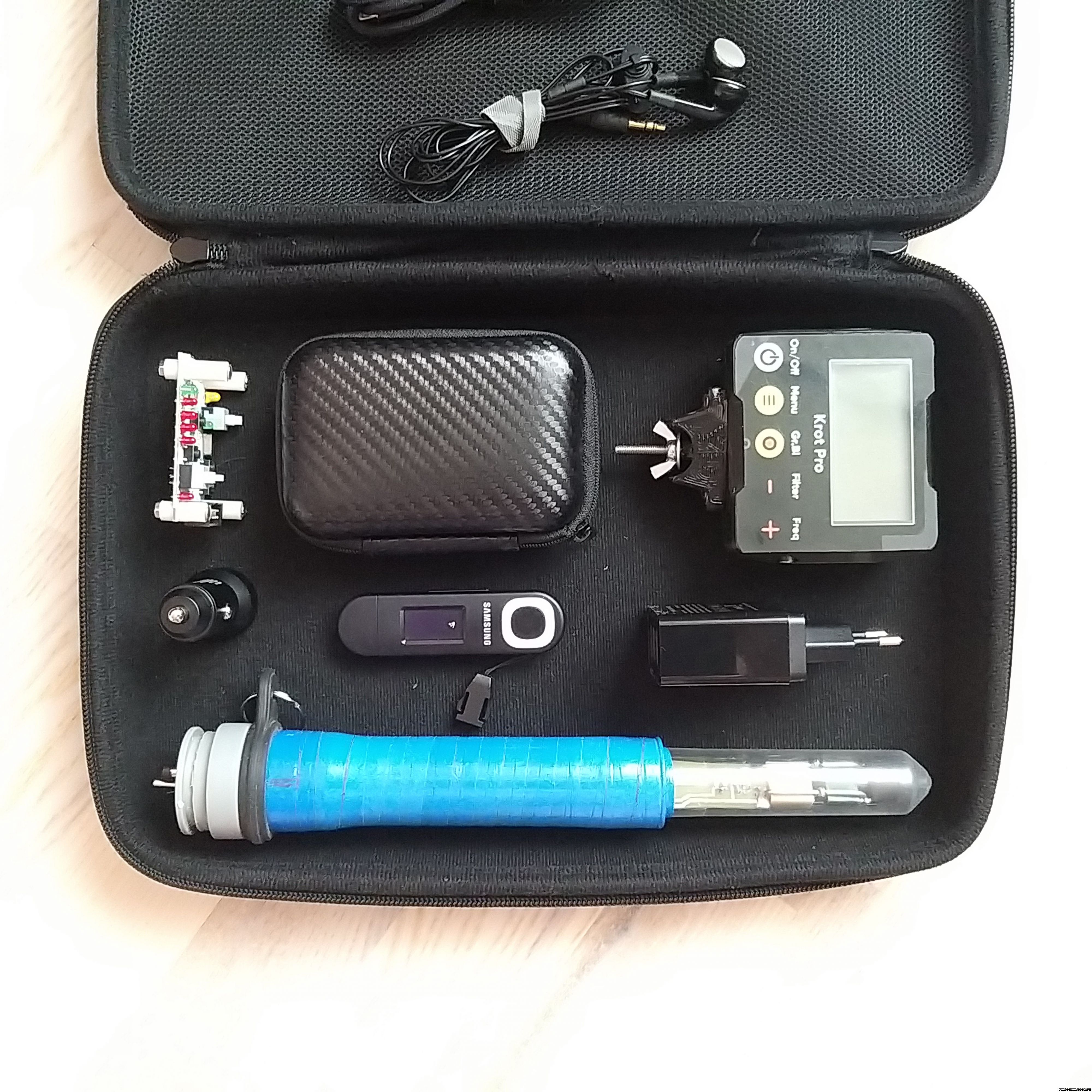

Истину говорите! От качества радиоприемника очень много зависит. Например, цифровой супергетеродин с двойным преобразованием Tecsun PL600 легко отлавливал сигнал и предыдущего варианта трансмиттера. А его простой собрат Tecsun R808 и с доработанным трансмиттером подбуксовывает. Ниже видео сравнения приёма сигнала на разные приёмники. Я остановился на использовании mp3 плеера Samsung. Он и компактный, и сигнал ловит отлично, и управление у него удобное.

--Zenit--Дата: Понедельник, 18.10.2021, 12:41 | Сообщение # 3035
Генералиссимус
Группа: Пользователи
Сообщений: 1415
Награды: 26
Репутация: 45
Статус: Offline
Цитата OfK ()
А особо никаких. Размер полоски тестолита 70х8 выбрал исходя из доступного пространства в корпусе. Отступил от нижнего края (где земля) треть и тонким маркером нарисовал пять дорожек шириной примерно 0.5 мм. Получилось суммарно примерно 30 см. С подводящим проводом 35 см.

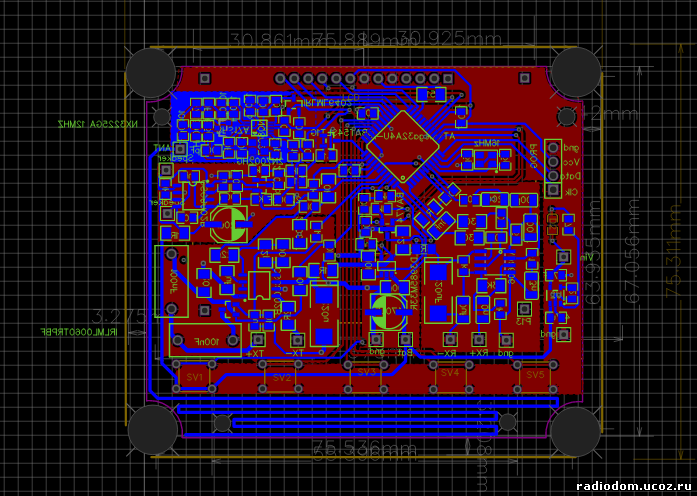

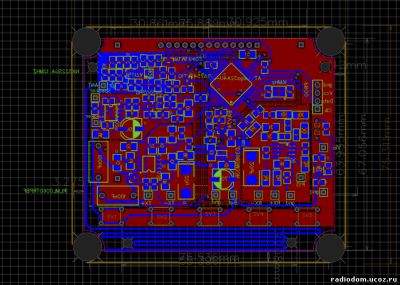

Актуальная версия Q4 https://u.to/OEWuGw
13 нога уже на земле.Индикация зарядки должна отсвечивать на дисплей.Если не будет отсвечивать нужно сделать выемку в ребре жесткости передней панели  напротив светодиода.
Около 40 см
Прикрепления: 9382210.png(180.6 Kb)


Сообщение отредактировал --Zenit-- - Понедельник, 18.10.2021, 12:56

OfKДата: Понедельник, 18.10.2021, 12:54 | Сообщение # 3036
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Цитата --Zenit-- ()
Около 40 см
Супер! Думаю самое оно. Тем более у Квазара примерно столько же, а там всё работает. Осталось подождать кто первый сделает прибор с новой версией платки и посмотреть результат  smile

Добавлено (18.10.2021, 13:07)
---------------------------------------------
Цитата --Zenit-- ()
13 нога уже на земле.

А можно попросить это соединение сделать не дорожкой, а через перемычку 0ом в SMD корпусе? У меня, например, при закорачивании 13й ноги напрямую на землю возникал глюк с самонажатием кнопок (порт проца чудил). Вылечилось соединением 13й ноги на землю через резистор 20кОм. Может еще у кого такой эффект выскочит, и замена SMD-перемычки на нужный резистор это в разы легче чем резать дорожку.
И в шелкографии поверх земли вокруг трансмиттера сделать свободные места, что бы защитный экран удобнее было напаивать.
Спасибо!!!


Сообщение отредактировал OfK - Понедельник, 18.10.2021, 13:20

AndrewДата: Понедельник, 18.10.2021, 14:39 | Сообщение # 3037
Генералиссимус
Группа: Администраторы
Сообщений: 7093
Награды: 16
Репутация: 80
Статус: Offline
1. Не возможно для диапазона ФМ развести анетну на маленькой плате (длинна волны метры) , если только как удлинительную катушку.
2. Котушки индуктивности, которые используются в трансмитере лучше делать малодобротными - СМД дроссели размера 1206 самое то.
3. Делать УВЧ вовсе не обязательно, а иногда и губительно. На некоторых платах он создает помехи! Выходная мощность сигнала зависит от номинала резистора РФ5 и конечно насколько вы точно попали в резонанс выходного контура.
4. 99% успеха это антена , если вывести антену на крепление + штанга у вас из металла то делать УВЧ точно не нужно. Если сделано с УВЧ достаточно антены из проводника 10-15 см.
5. Подборка номиналов = танцы с бубном.  Номиналы указанны от разработчиков микросхемы! Хотя конденсаторы СФ6 и СФ8 точно можно делить на 10-20...
ВСЕГДА ПРОВЕРЯЙТЕ ВЛИЯНИЕ "СВОЕГО" ФМ НА ПРЕДМЕТ  -  ИСТОЧНИК ПОМЕХ!
УДАЧИ В ОСВОЕНИЕ ВЧ ТЕХНИКИ..)

--Zenit--Дата: Понедельник, 18.10.2021, 14:40 | Сообщение # 3038
Генералиссимус
Группа: Пользователи
Сообщений: 1415
Награды: 26
Репутация: 45
Статус: Offline
Цитата OfK ()
А можно попросить это соединение сделать не дорожкой, а через перемычку 0ом в SMD корпусе? У меня, например, при закорачивании 13й ноги напрямую на землю возникал глюк с самонажатием кнопок (порт проца чудил). Вылечилось соединением 13й ноги на землю через резистор 20кОм. Может еще у кого такой эффект выскочит, и замена SMD-перемычки на нужный резистор это в разы легче чем резать дорожку.И в шелкографии поверх земли вокруг трансмиттера сделать свободные места, что бы защитный экран удобнее было напаивать.
Спасибо!!!
Сделал.Справа и слева от ФМ небольшие пятачки земли.Можно согнуть из меди экран и припаять.13 нога на землю через резюк.
https://oshwlab.com/nikvlsv/krot_pro_q


Сообщение отредактировал --Zenit-- - Понедельник, 18.10.2021, 14:40

OfKДата: Понедельник, 18.10.2021, 15:39 | Сообщение # 3039
Лейтенант
Группа: Пользователи
Сообщений: 60
Награды: 1
Репутация: 3
Статус: Offline
Andrew,  спасибо за советы!
Цитата Andrew ()
Не возможно для диапазона ФМ развести анетну на маленькой плате (длинна волны метры) , если только как удлинительную катушку.
Тоже думал про удлиняющую катушку, стал изучать информацию и вычитал, что без настройки всей ВЧ линии по соответствующим приборам такая катушка мало эффективна. А в некоторых случаях она даже может стать причиной поломки выходного каскада.

Цитата Andrew ()
99% успеха это антена , если вывести антену на крепление + штанга у вас из металла то делать УВЧ точно не нужно. Если сделано с УВЧ достаточно антены из проводника 10-15 см.
Именно! Так и было. При подаче сигнала на болт крепления к штанге, а через него и на саму штангу, всё отлично работало и без УВЧ. Но, хотелось что бы блок был самодостаточным и работал без болта и штанги. А вот со змейкой без УВЧ сигнал был так себе...
Плюс, в мегаплотном монтаже блока Крота ПРО Q в корпусе от Сергея Дробышевского простой проводок-антенна вяз в перекрестных наводках.

Цитата Andrew ()
УДАЧИ В ОСВОЕНИЕ ВЧ ТЕХНИКИ..)
Спасибо!!!!!!

Цитата --Zenit-- ()
Сделал.
Гран мерси!!  smile

Добавлено (20.10.2021, 07:45)
---------------------------------------------
Andrew, доброе время суток!
А можно Вас попросить о еще одном улучшении? По принципу пинпоинтера, "повешеного" на вторую кнопку, так же повесить на какую-нибудь кнопку временное включение режима "все металлы" (отключение всех масок). Режимы вырезания чермета хороши,  с ними комфортно ходить, не слушая гвозди и осколки. Но найдя потенциальную цель и "разнюхивания" что там под землёй желательно слышать все отзвуки,  в т.ч. и в чернине.
Как вариант, на ту же вторую кнопку: одно короткое нажатие - отключение масок, двойное короткое нажатие - включение пинпоинтера.
А может и вовсе, пин и отключение масок повесить на третью кнопку - она ближе всего к большому пальца, нажимать удобнее. А баланс грунта и авто баланс катушки повесить на вторую кнопку. Тогда на ней соберётся весь "настроечный" функционал - меню, баланс грунта, настройка катушки и т.п.

Сообщение отредактировал OfK - Понедельник, 18.10.2021, 15:40
