КРОТ ПРО
pavelliborДата: Понедельник, 04.07.2022, 20:03 | Сообщение # 3451
Сержант
Группа: Пользователи
Сообщений: 28
Награды: 0
Репутация: 0
Статус: Offline
тсв у мене все гаразд у схемотехніці. мій кріт б'є 40 см на 5 копійок нешумить без котушки на g9 0 виставлений у рацоні 5 мв. Крот дуже простий апарат 3 мікросхеми горсть обв'язки і проц той же квазар складніше для виконання хоча не набагато складніше. І взагалі я думав 7.05 це ваше дітище виявляється ні. ось ця плата в мені посіяла сумнів у вигляді чому взагалі взагалі. І пішли запитання. А коли Андрій сказав що це дифіринціальний вихід він його ввів у крота про на програмному рівні щоб було менше проблем і підняти ачх. Однак про схему 7.05 він і не чув. а тут я зі своїм чому. Ось тепер зрозуміло ЯК покращити стару версію не змінюючи прошивку знову ж таки старої версії. Еволюція вона така це тепер, як старий новий рік. Точніше старий новий кріт

Добавлено (04.07.2022, 20:11)
---------------------------------------------

Цитата mongol791 ()
может вам сказать что там и как?? просто часть схемы с крот Про перенес в крот2 конденсаторами наверное подбиралось АЧХ потому что частоты чуть разные.

які частоти трохи різні ви чого чешите. частоту задає конденсатор який поставиш та будить. в тій схемі змін з кулячий ніс. конденсатор що спокою недоумів зрозуміти як так то програма ж повинна керувати та й сам Андрій теж говорить ноу хву про так обв'язка оу. Так що ваше це пишномовне схемне рішення))) немає це еволюція. Недаремно Андрій стільки упирався з приводу дисплея. Ось вам і вилізла ця завзятість.

solovey19ovДата: Понедельник, 04.07.2022, 20:59 | Сообщение # 3452
Генерал-майор
Группа: Пользователи
Сообщений: 341
Награды: 3
Репутация: 2
Статус: Offline
Цитата pavellibor ()
які частоти трохи різні ви чого чешите. частоту задає конденсатор який поставиш та будить.
АЧХ вхідного підсилювача,в усіх версіях Кротів.Отой горб на ослові,є можливість звузити - розширити,або зробити два як у верблюда  biggrin .Кондесаторів ,аж три впливає на частоту і АЧХ .Чешете ви шановний.

mongol791Дата: Понедельник, 04.07.2022, 21:01 | Сообщение # 3453
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата pavellibor ()
які частоти трохи різні ви чого чешите. частоту задає конденсатор який поставиш та будить
чешу когда чешуться...))  причем частото задающий конденсатор до АЧХ ?? забейте схему в симулятор с этими разными номиналами и посмотрите какая разница будет в графиках? она не большая но будет,     пик сместится, КУ поменяется ....??!!?? Вообще оригинальная схема на сайте выставлена, а по доделках спрашивайте того кто это делал.. ? может он от фанаря на глаз туда впиндерил этот кандер, работать прибор будет... будет и с 2н2 и с 33н и 100н можно поставить... все зависит под какую частоту подбирать АЧХ а в крот2 и Про верхние частоты разные.

Добавлено (04.07.2022, 21:09)
---------------------------------------------

Цитата solovey19ov ()
Отой горб на ослові,є можливість звузити - розширити,або зробити два як у верблюда
lol  thumb сказано точно как в даташите написано... один в один. надо запомнить))

TCBДата: Понедельник, 04.07.2022, 22:02 | Сообщение # 3454
Генералиссимус
Группа: Модераторы
Сообщений: 2159
Награды: 7
Репутация: 54
Статус: Offline
Цитата pavellibor ()
які частоти трохи різні ви чого чешите. частоту задає конденсатор який поставиш та будить. в тій схемі змін з кулячий ніс. конденсатор що спокою недоумів зрозуміти як так то програма ж повинна керувати та й сам Андрій теж говорить ноу хву про так обв'язка оу. Так що ваше це пишномовне схемне рішення))) немає це еволюція. Недаремно Андрій стільки упирався з приводу дисплея. Ось вам і вилізла ця завзятість.
Снизьте обороты...
На первых Кротах максимальная частота была 16 кГц, на ПРО уже 20 кГц. Наверное АЧХ входной цепи надо корректировать...
Тема развивается уже много лет. За это время были разные идеи, часть было удачных и реализованных, часть не удачных. Какие то направления остались не доведенные до конца. Один человек (Андрей) не может охватить все - он делает то что ему в конкретный момент времени интересно и так как он считает правильно. (Я только помогал с трассировкой плат и конструктивом. Ну и документацию слегка причесал).
Вы можете модернизировать схему и поделиться с обществом своими достижениями - это приветствуется!


Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

solovey19ovДата: Четверг, 07.07.2022, 20:01 | Сообщение # 3455
Генерал-майор
Группа: Пользователи
Сообщений: 341
Награды: 3
Репутация: 2
Статус: Offline
Цитата груня ()
Super Dubl D. В центре прямоугольная передающая , а по краям D. Передающая ракже 40-50 витков , а приемные по 90-100 витков каждая.
Вона краще працює коли дві в передатчику,і в центрі приймальна..Дві намотав,балансується в 0.Вага невлаштувала. biggrin

rodiongoncharenkoДата: Понедельник, 11.07.2022, 11:37 | Сообщение # 3456
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Разбаланс блока без катушки 170 mv, цифра такая в полях, не в квартире. Подскажите, пожалуйста, это на что-то влияет?

януковичДата: Понедельник, 11.07.2022, 17:03 | Сообщение # 3457
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Награды: 19
Репутация: 61
Статус: Offline
Чуть не відповів... biggrin

rodiongoncharenkoДата: Вторник, 12.07.2022, 08:40 | Сообщение # 3458
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Розбаланс блоку без котушки 170 mv, цифра така на полях, не в квартирі. Підкажіть, будь ласка, чи це на щось впливає?
Так краще?

4ff5fd2Дата: Среда, 13.07.2022, 12:52 | Сообщение # 3459
Генерал-лейтенант
Группа: Пользователи
Сообщений: 641
Награды: 18
Репутация: 28
Статус: Offline
Цитата rodiongoncharenko ()
Розбаланс блоку без котушки 170 mv

многовато будет , даже если установлен "левый" DA2. Я бы  закоротил  входы контроллера  ( 1 и 44 ) и проверил его аналоговое питание . Если там нормально - менять ОУ ( при отсутствии ошибок монтажа ) . В левых ОУ самое плохое не столько смещение "0" , сколько недостаточное усиление на рабочей частоте. При этом обратная связь DA2.1 практически не работает , что приводит к искажениям сигнала датчика и недостоверным показаниям . Если совсем плохо с ОУ , даже с МСР602 результат будет удовлетворительным

rodiongoncharenkoДата: Среда, 13.07.2022, 13:22 | Сообщение # 3460
Рядовой
Группа: Пользователи
Сообщений: 3
Награды: 0
Репутация: 0
Статус: Offline
Цитата 4ff5fd2 ()
многовато будет
Спасибо, что подсказали, прибор собирал не сам, купил с рук бу. Начал тестировать и никак не мог понять, почему у меня не получается результат, как у Андрея в ролике https://www.youtube.com/watch?v=9dWG6iOb044 Грешил на катушку. Катушка такая же, как на видео разбаланс у нее после сведения в пределах 100, в грунте и по воздуху результат и близко не подбирается к тому, что в видео. Буду искать мастерскую у себя в городе, может дадут толку.

AndrewДата: Суббота, 16.07.2022, 11:24 | Сообщение # 3461
Генералиссимус
Группа: Администраторы
Сообщений: 7540
Награды: 17
Репутация: 86
Статус: Offline
rodiongoncharenko

1. Усилитель
2. Ошибка монтажа (брак деталей)
3. Не корректная разводка до разъема

mongol791Дата: Воскресенье, 31.07.2022, 11:40 | Сообщение # 3462
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Немного позитива ) смотрим интересное кино..

БлукачДата: Вторник, 02.08.2022, 09:21 | Сообщение # 3463
Генерал-майор
Группа: Пользователи
Сообщений: 396
Награды: 1
Репутация: 3
Статус: Offline
Цитата mongol791 ()
Немного позитива )
Дійсно позитивне, тут кріт перевершив сам себе, можна ще було покрутити налаштування але і так бімба.

solovey19ovДата: Пятница, 19.08.2022, 07:57 | Сообщение # 3464
Генерал-майор
Группа: Пользователи
Сообщений: 341
Награды: 3
Репутация: 2
Статус: Offline
Правельний "КРОТ ПРО 2+"
Прикрепления: 3054288.jpg (855.4 Kb)


Сообщение отредактировал solovey19ov - Пятница, 19.08.2022, 08:04

solovey19ovДата: Пятница, 19.08.2022, 08:12 | Сообщение # 3465
Генерал-майор
Группа: Пользователи
Сообщений: 341
Награды: 3
Репутация: 2
Статус: Offline
https://youtu.be/zwm-VHX8nZ8 .

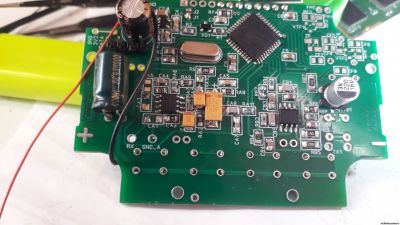

Прикрепления: 0306994.jpg (424.4 Kb)


Сообщение отредактировал solovey19ov - Пятница, 19.08.2022, 16:10
