4ff5fd2Дата: Пятница, 14.02.2020, 17:46 | Сообщение # 496
Генерал-лейтенант
Группа: Пользователи
Сообщений: 633
Награды: 18
Репутация: 28
Статус: Offline
Andrew
QN8027 .pdf   4.1  Transmit Mode
The QN8027 can deliver up to 121dBµV output signal to an external antenna and/or matching network.

выходная мощность 25 милливатт на 50 омах
если еще усиливать , дома будет слышно что вы действительно на копе smile

--Zenit--Дата: Пятница, 14.02.2020, 17:55 | Сообщение # 497
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
По KT0803L отзывы хорошие.В Квазар её ставят и в автомобильных трансмитерах используют
Тут и прошивки какие-то есть для ATmega16/32,может пригодится.
https://vrtp.ru/index.php?act=categories&CODE=article&article=3346


Сообщение отредактировал --Zenit-- - Пятница, 14.02.2020, 18:02

AndrewДата: Пятница, 14.02.2020, 19:12 | Сообщение # 498
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата --Zenit-- ()
По KT0803L отзывы хорошие.В Квазар её ставят
Я слышал наоборот что каждая 2 не работает... Хотя если в Квазарах тогда да...)))

Цитата 4ff5fd2 ()
выходная мощность 25 милливатт на 50 омах
Есть предположение, что это преувеличение.. Я так сказать пощупал ее...)
Короче без УВЧ нужна антена около 50 см.. С УВЧ  10-15 см, а можно и без антенны!

--Zenit--Дата: Пятница, 14.02.2020, 19:55 | Сообщение # 499
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
Есть предположение, что это преувеличение.. Я так сказать пощупал ее...)Короче без УВЧ нужна антена около 50 см.. С УВЧ  10-15 см, а можно и без антенны!
Схемку выложите?
Прошивку под эту микруху удалось сделать?

AndrewДата: Пятница, 14.02.2020, 20:18 | Сообщение # 500
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата --Zenit-- ()
Схемку выложите?
 Все есть в инете...

Цитата --Zenit-- ()
Прошивку под эту микруху удалось сделать?
Да, поседел недельку...) если надо обращайтесь.
Прикрепления: QN8027.pdf (685.4 Kb) · QN8027_SANB_Har.pdf (1018.7 Kb)

--Zenit--Дата: Пятница, 14.02.2020, 22:15 | Сообщение # 501
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
Да, поседел недельку...) если надо обращайтесь.
Спасибо за труды.
Требовательная штучка эта микросхемка.
Без индуктивности на выходе RFO работать не будет,номиналы индуктивностей подбираются по месту в зависимости от трассировки платы,вокруг фм модуля должен быть сплошной земляной полигон сверху и снизу и чем больше тем лучше.Напряжение выше 3.6 вольт не давать иначе придет серый песец.

Vlad0237Дата: Пятница, 14.02.2020, 23:32 | Сообщение # 502
Лейтенант
Группа: Пользователи
Сообщений: 43
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
Есть еще микруха KT0803L
Вставлю и свои "пять" - очень много брака у КТ0803, ну просто ОЧЕНЬ много. А так - м/сх отличная, в Квазаре без усилителя связь на несколько метров с маленькой антенной внутри корпуса прибора.

de-si-gnДата: Суббота, 15.02.2020, 08:29 | Сообщение # 503
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата Vlad0237 ()
Требовательная штучка эта микросхемка.

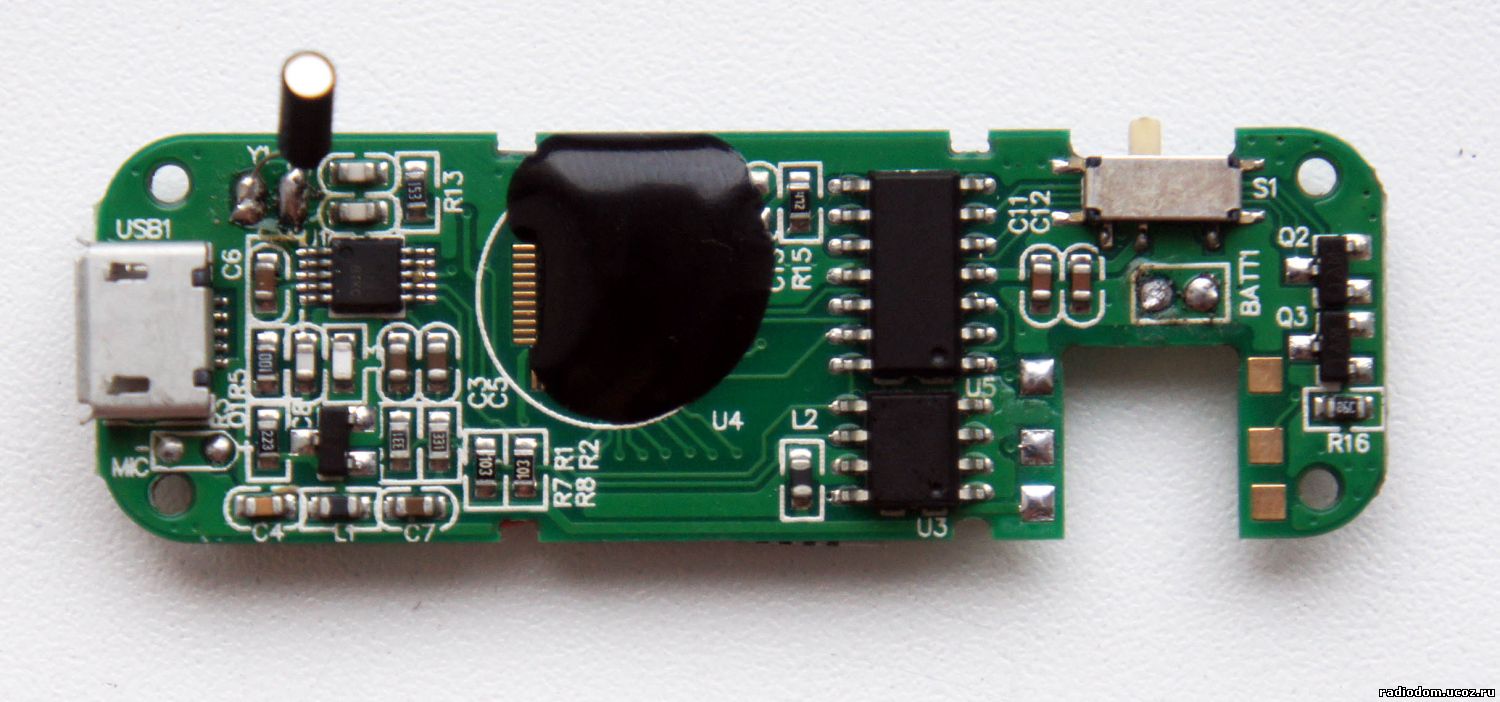

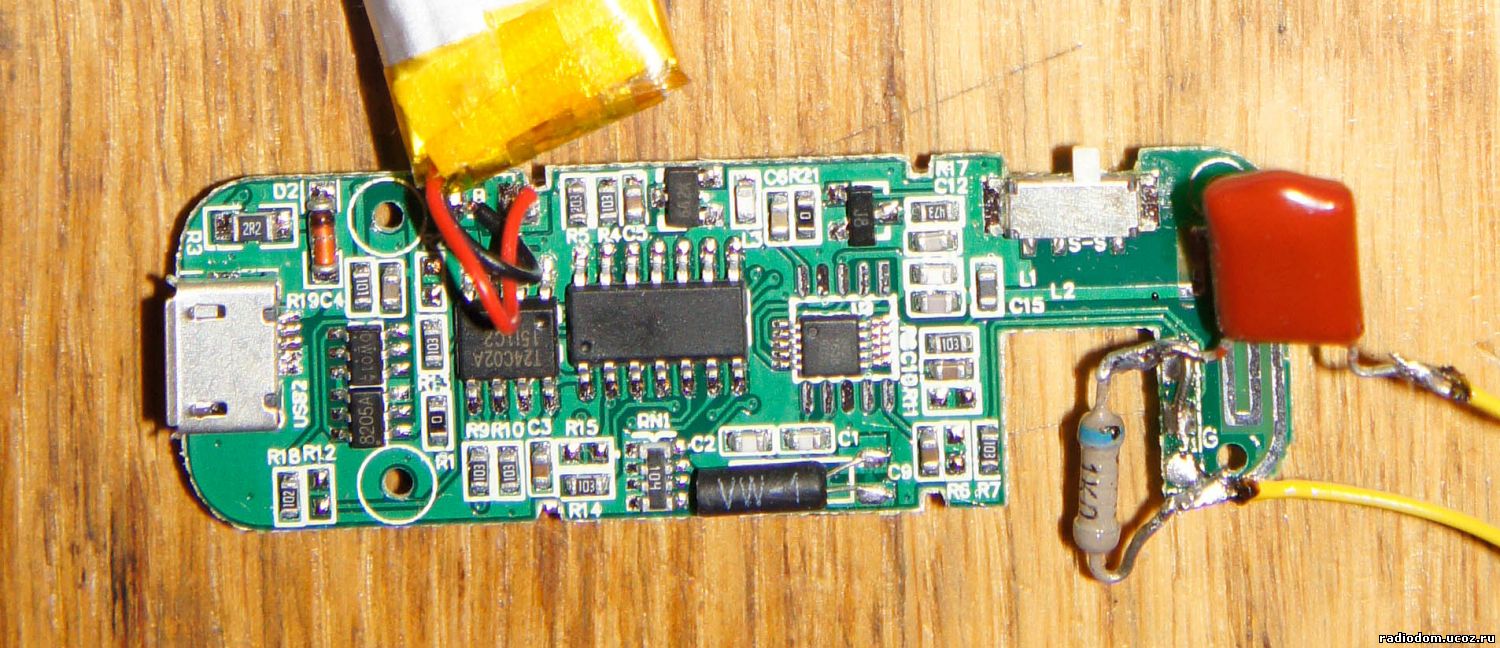

Сфотографировал 2 варианта (с разной разводкой) китайских передатчиков  на QN8027. которые ставил в Кроты.
Оба отлично работают без внешней антенны на расстояние 5-7 метров.



Прикрепления: 7921914.jpg (219.9 Kb) · 1051413.jpg (139.7 Kb)

--Zenit--Дата: Суббота, 15.02.2020, 09:08 | Сообщение # 504
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
Сфотографировал 2 варианта (с разной разводкой) китайских передатчиков  на QN8027. которые ставил в Кроты.
Первый походу с усилителем ВЧ,по второму непонятно.

de-si-gnДата: Суббота, 15.02.2020, 09:25 | Сообщение # 505
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Тоже с усилителем - транзистор внизу.

AndrewДата: Суббота, 15.02.2020, 11:42 | Сообщение # 506
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
УВЧ требует на выходе контура или хотя-бы дроселя, чего не видно на китайских платах...?

mongol791Дата: Суббота, 15.02.2020, 12:24 | Сообщение # 507
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Для Про подойдет такой экранчик?? То что Олед не проблема. -https://arduino.ua/prod2120-oled-displei-1-3-i2cspi-interfeisi-128x64-sinii

Добавлено (15.02.2020, 12:25)
---------------------------------------------
https://arduino.ua/prod212....4-sinii


--Zenit--Дата: Суббота, 15.02.2020, 12:31 | Сообщение # 508
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
ВЧ требует на выходе контура или хотя-бы дроселя, чего не видно на китайских платах...?
Там дросселей хватает.На верхнем три штуки перед антенной-СМДшные.

Добавлено (15.02.2020, 13:11)
---------------------------------------------
Цитата mongol791 ()
Для Про подойдет такой экранчик?? То что Олед не проблема
Не подойдет.Ищите ЛСД на драйвере UC1701X 128х64.Должен подойти и на драйвере ST7565R 128х64.
Еще проблема.Расположение контактов может быть другое.


Сообщение отредактировал --Zenit-- - Суббота, 15.02.2020, 13:12

mongol791Дата: Суббота, 15.02.2020, 13:29 | Сообщение # 509
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата --Zenit-- ()
Еще проблема.Расположение контактов может быть другое.
То не проблема ))  --Zenit--, Спасибо!

AndrewДата: Суббота, 15.02.2020, 13:57 | Сообщение # 510
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Индикаторы которые я заказал в Китае месяц назад , до сегодня не выслали...
Платы где то в пути , уже месяц. Но платы можно заказать и у нас...
Может кто подскажет хорошую фирму В Украине?
И еще нужно на всякий случай искать индикаторы вне Китая..
Что скажите?
