| --Zenit-- | Дата: Пятница, 12.06.2020, 17:40 | Сообщение # 1201 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата rey (  ) Уважаемые коллеги и соратники, нужна помощь. Проблема на видео - ложные срабатывания при движении датчиком высоко над землёй. |
| |
| |
| rey | Дата: Пятница, 12.06.2020, 19:33 | Сообщение # 1202 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата --Zenit-- ( ) Разъем в блоке заземлен? |
| |
| |
| fedya_valki | Дата: Пятница, 12.06.2020, 20:17 | Сообщение # 1203 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Скорее всего смола ещё не до конца полимеризовалась и "резиновая", от этого датчик и глючит. Крот тут не при чём
|
| |
| |
| rey | Дата: Пятница, 12.06.2020, 20:21 | Сообщение # 1204 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата fedya_valki ( ) Скорее всего смола ещё не до конца полимеризовалась и "резиновая", от этого датчик и глючит. Крот тут не при чём |
| |
| |
| 4ff5fd2 | Дата: Пятница, 12.06.2020, 21:13 | Сообщение # 1205 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 639
Статус: Offline
| Цитата fedya_valki ( ) Скорее всего смола ещё не до конца полимеризовалась и "резиновая"
если смола хорошо размешана - через сутки как камень
Цитата rey ( ) Да, корпус разъёма проводом заземлён на дорожку общего провода для кнопок |
| |
| |
| fedya_valki | Дата: Пятница, 12.06.2020, 21:26 | Сообщение # 1206 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата rey ( ) ждать? Цитата 4ff5fd2 ( ) если смола хорошо размешана - через сутки как камень Добавлено (12.06.2020, 21:28)
---------------------------------------------
Цитата rey ( ) Да, датчик свежий. |
| |
| |
| rey | Дата: Пятница, 12.06.2020, 21:44 | Сообщение # 1207 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата 4ff5fd2 ( ) проверьте качество пайки разъема |
| |
| |
| Andrew | Дата: Пятница, 12.06.2020, 22:51 | Сообщение # 1208 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| rey, кабель?
|
| |
| |
| rey | Дата: Пятница, 12.06.2020, 23:50 | Сообщение # 1209 |
|
Полковник
Группа: Пользователи
Сообщений: 235
Статус: Offline
| Цитата Andrew ( ) rey, кабель? |
| |
| |
| --Zenit-- | Дата: Суббота, 13.06.2020, 00:10 | Сообщение # 1210 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата rey ( ) Да, корпус разъёма проводом заземлён на дорожку общего провода для кнопок. Штырь не разъёме тоже туда же, только с другого края. |
| |
| |
| --Zenit-- | Дата: Суббота, 13.06.2020, 12:10 | Сообщение # 1211 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Добрался до симулятора электронных схем и решил посмотреть АЧХ входного ОУ на Крот ПРО,Смарт.
Сразу оговариваю что высокий КУ не всегда есть хорошо.По воздуху можно ставить рекорды,но в грунте получим "засвет".
Так что эксперименты нужно делать с умом. При изготовлении Кротов ориентируемся на штатную схему.Впрочем кому-то данная информация может помочь подобрать обвязку под свою катушку.

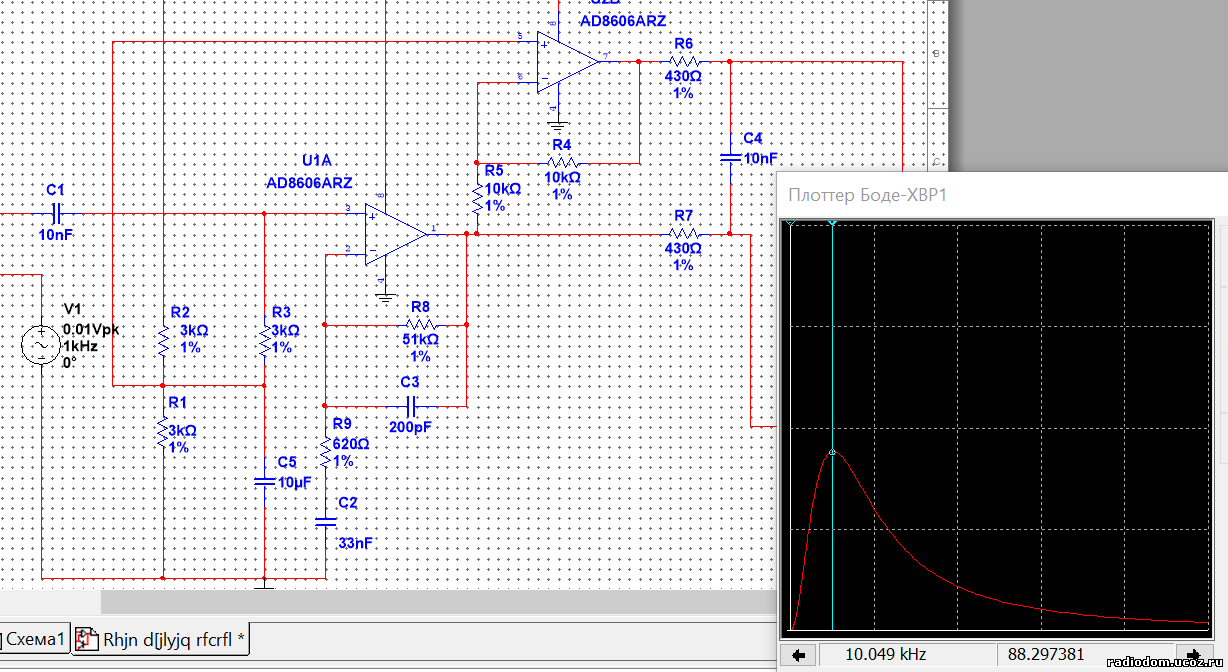

1) Штатная обвязка как на схеме ПРО.Максимальный КУ=88 видим на частоте около 10 кГц

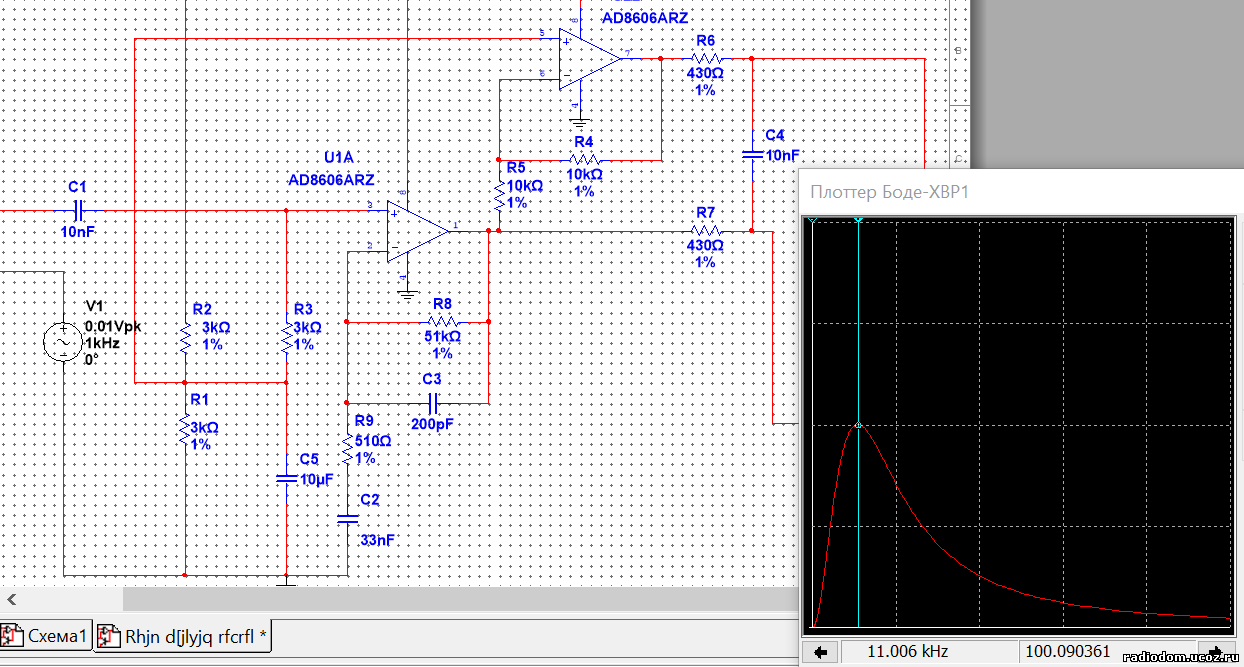

2) Меняем RA4 на 510 Ом.Теперь максимальный КУ вырос до 100 и частота сместилась до 11кГц.
3) А что будет если СА4 поменять на 100 пФ? Смотрим. Частота пика стала 13 кГц и КУ вырос до 120.Неплохо.

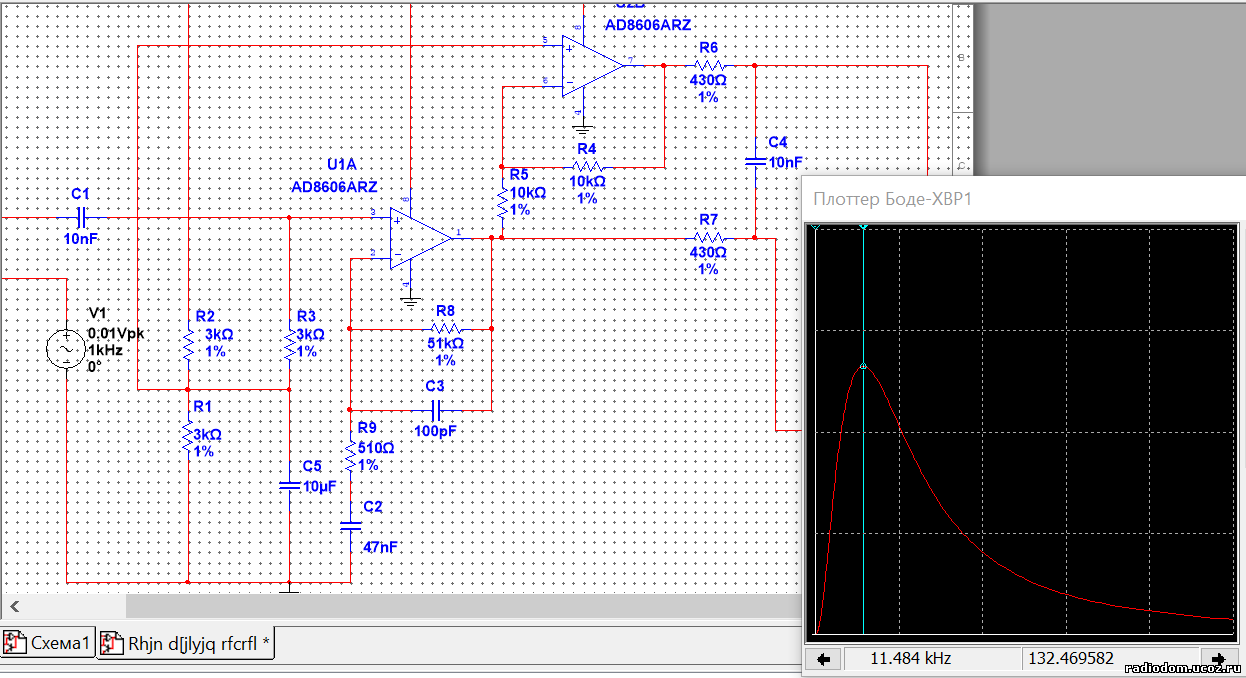

4) А что если до кучи поменять СА3 на 47нФ? Частота на пике 11.5 кГц и КУ=132.Замечательно)

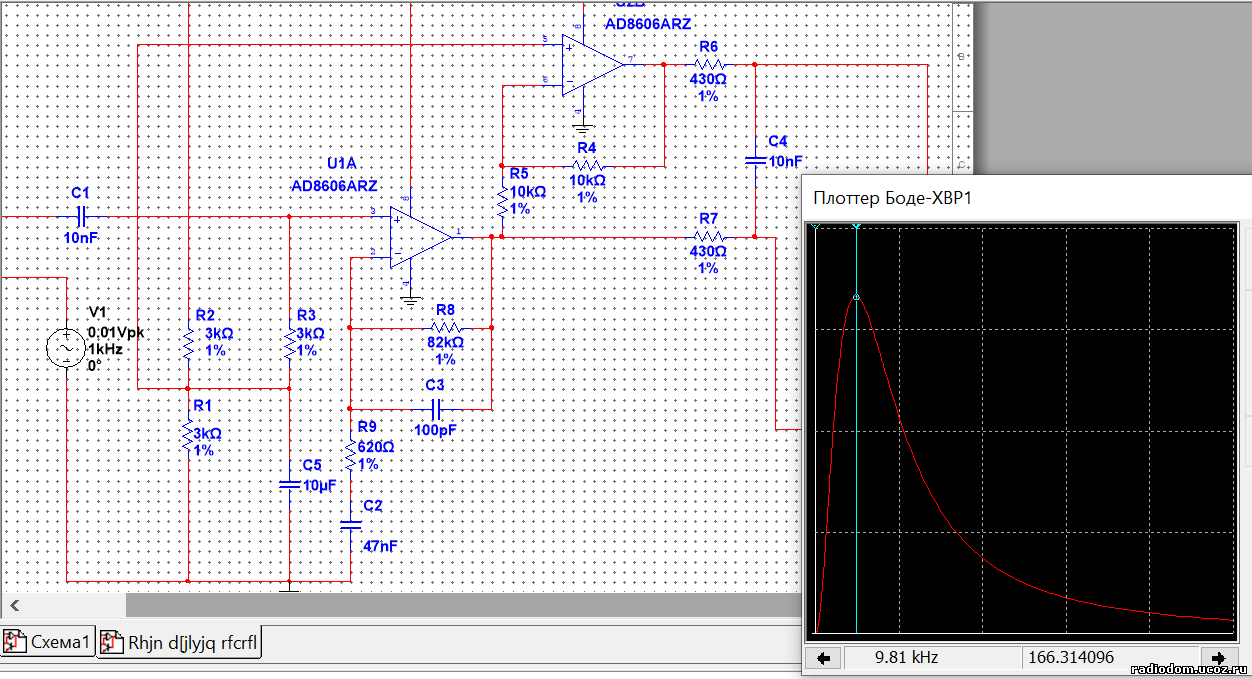

5) А теперь экстремальный вариант. СА4=100 пФ,RA5=82кОм,RA4=620 Ом,СА3=47нФ.
Частота на пике около 10 кГц,а КУ=166!!
|
| |
| |
| --Zenit-- | Дата: Суббота, 13.06.2020, 12:24 | Сообщение # 1212 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

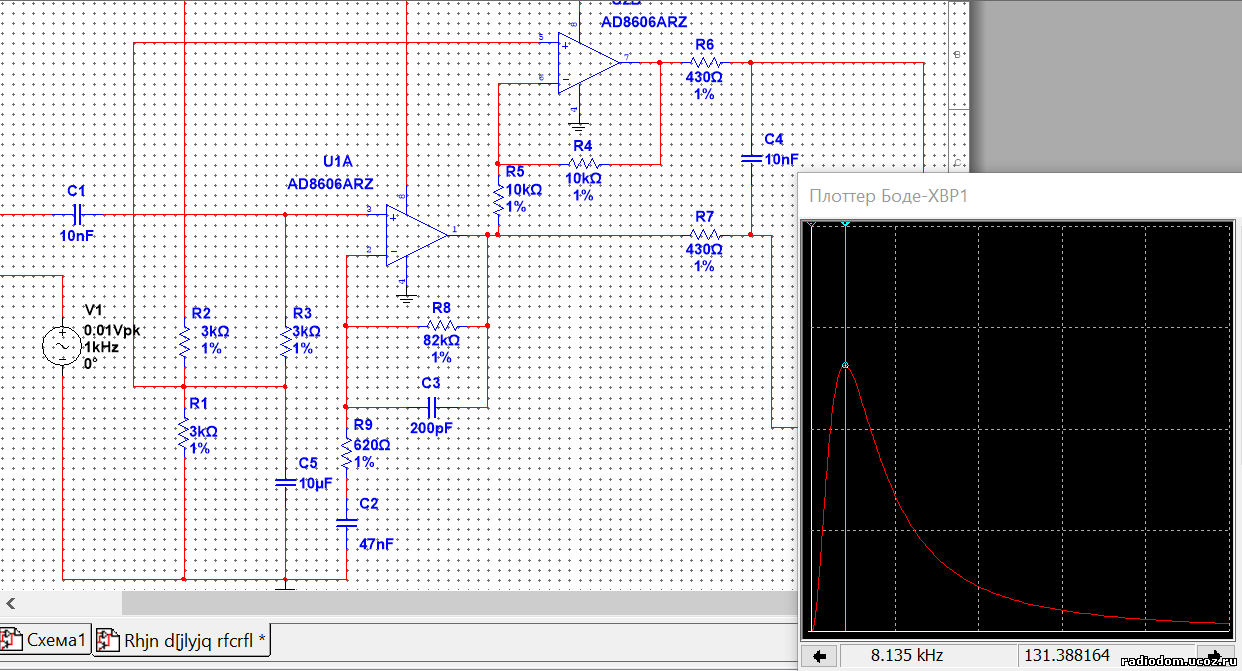

| И вариант который использую в своих Кротах СА4=200 пФ,RA5=82кОм,RA4=620 Ом,СА3=47нФ.
Частота на пике 8 кГц при КУ=131. Частота катушек 11-13 кГц. При частоте 15 кГц КУ как в штатной схеме Крота.
Из предложенных выше вариантов мне нравится вариант №3 и №4 .Надо опробовать.
|
| |
| |
| Andrew | Дата: Суббота, 13.06.2020, 13:02 | Сообщение # 1213 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| А я бы выбрал 2 вариант. Частота посередине между 7 и 15 кГц. КУ около 100.
|
| |
| |
| --Zenit-- | Дата: Суббота, 13.06.2020, 13:31 | Сообщение # 1214 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Andrew ( ) А я бы выбрал 2 вариант. Частота посередине между 7 и 15 кГц. КУ около 100.
Вариант 4 тоже подходит при использовании двух частот 7 и 15 кГц,но КУ чуть выше.
Опять же надо проверять на грунте и какова будет стабильность при этом.
|
| |
| |
| robertjelenski | Дата: Суббота, 13.06.2020, 20:58 | Сообщение # 1215 |
|
Рядовой
Группа: Пользователи
Сообщений: 13
Статус: Offline
| Есть ли где-нибудь схема сборки для новейшей версии в версии V03is?
|
| |
| |
|
|
