Форум » Приборы для поиска » КРОТ ПРО » Помощь по сборке Крот про (паяем своими руками)
Помощь по сборке Крот про
БлукачДата: Вторник, 15.12.2020, 14:00 | Сообщение # 1
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline

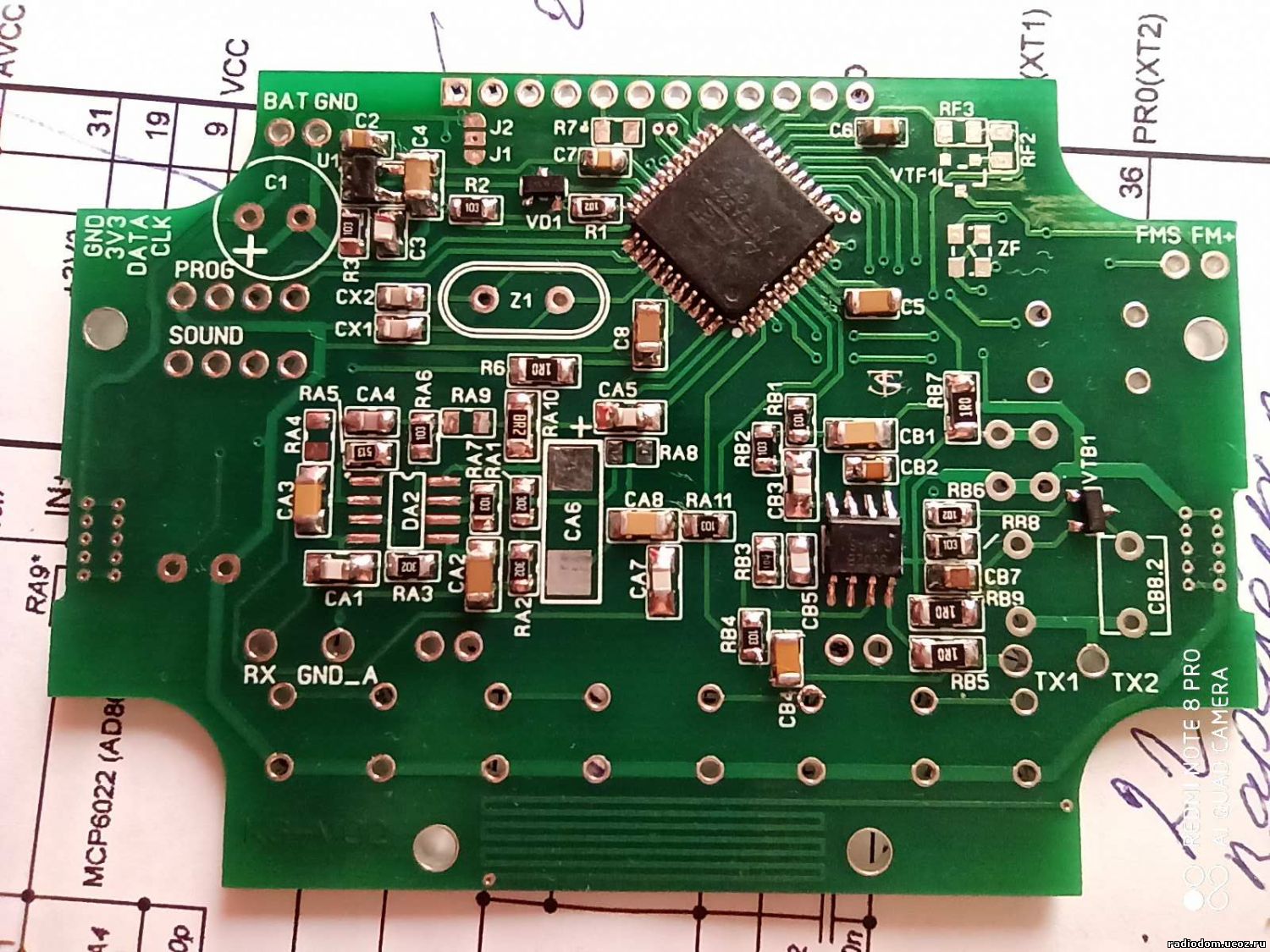

Шановні профі, буду просити допомоги у закінченні своїми руками напівфабриката купленого мною у людини яка почала але закінчувати не змогла по поважним причинам. Спочатку надаю фото внутрішньої сторони плати з вже запаяними деталями і прошу підсказати яких деталей ще необхідно запаяти, якщо не важко озвучте номінали або можливо є печатка для чайників. Фм модуля на платі нема і мені не потрібен як по суті і блютуз але необхідні деталі для роботи крота про прошу підсказати. Потім попрошу оглянути другу сторону плати як отримаю.
Прошивку буду шити мабуть про+ але якщо вже запаяні деталі під стандартну то буду використовувати її мабуть аби не видерати деталей.

Добавлено (15.12.2020, 14:09)
---------------------------------------------
Динамік хочу круглий, який порадите аби був м'який звук типу масочного? буду брати скорш за все на вебтроніку, там море динаміків.

Прикрепления: 2898444.jpg(297.1 Kb)

TCBДата: Вторник, 15.12.2020, 17:34 | Сообщение # 2
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 6
Репутация: 50
Статус: Offline
Блукач, документация на плату V02
Прикрепления: KPOT-PRO_V02_.doc(402.0 Kb)


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

БлукачДата: Вторник, 15.12.2020, 17:56 | Сообщение # 3
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline
TCB дякую щиро))

БлукачДата: Вторник, 15.12.2020, 18:55 | Сообщение # 4
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline

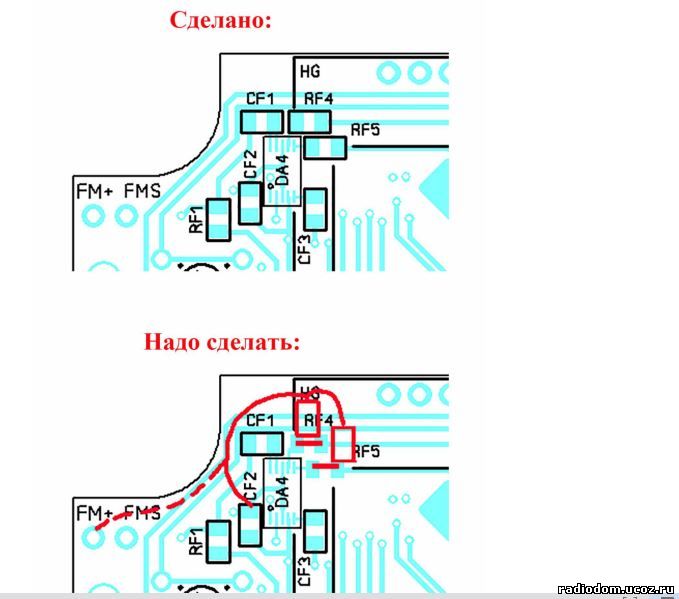

От це не розумію, можливо спецам ясно але не чайникам. Прошу на пальцях прояснити)) дяка наперед. допишу що фм мене не цікавить, я ходжу без навушників.

Добавлено (15.12.2020, 20:40)
---------------------------------------------
Живлення 5 вольт хочу застосувати, нічого в платі мудрувати не потрібно?

Прикрепления: 0710935.jpg(44.8 Kb)


Сообщение отредактировал Блукач - Вторник, 15.12.2020, 18:56

БлукачДата: Среда, 16.12.2020, 14:02 | Сообщение # 5
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline

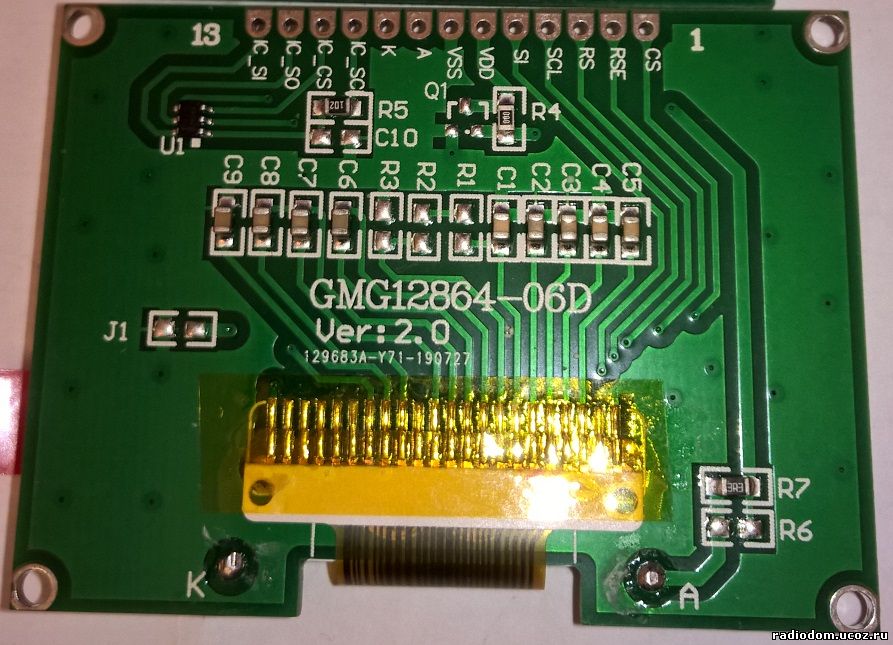

Отримав плату, ось що скажете про дисплей, як його запаяти якщо він підійде, у ньому 13 контактів а у крота 12.
Прикрепления: 8747669.jpg(119.3 Kb)

AndrewДата: Среда, 16.12.2020, 14:39 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 6746
Награды: 16
Репутация: 75
Статус: Offline
Блукач, Индикатор должен подойти, (но не по размеру платы, для него другая плата)  уточните у Зенита как его паять.

БлукачДата: Среда, 16.12.2020, 14:52 | Сообщение # 7
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline
Спасибо Андрей, у меня мандраж и куча вопросов, если возьметесь помочь с меня бутылка)) хорошего "чаю". п.с. он 3.3 вольта, у меня питание 5 вольт на прибор с повербанка планируется.

Сообщение отредактировал Блукач - Среда, 16.12.2020, 15:01

TCBДата: Среда, 16.12.2020, 16:24 | Сообщение # 8
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 6
Репутация: 50
Статус: Offline
Цитата Блукач ()
допишу що фм мене не цікавить, я ходжу без навушників.
Тогда Вам это и не надо - не забивайте голову... smile


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

sashaarsenaluaДата: Среда, 16.12.2020, 16:37 | Сообщение # 9
Майор
Группа: Модераторы
Сообщений: 87
Награды: 1
Репутация: 0
Статус: Offline
Цитата Блукач ()
Динамік хочу круглий...
І це вірне рішення, бо квадратний і трикутний звучать хуже!

БлукачДата: Среда, 16.12.2020, 17:08 | Сообщение # 10
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline
Цитата TCB ()
Тогда Вам это и не надо - не забивайте голову
тогда эти детали можно не запаивать?

Добавлено (16.12.2020, 17:16)
---------------------------------------------

Цитата sashaarsenalua ()
І це вірне рішення, бо квадратний і трикутний звучать хуже!
у мене у авторському виконанні на хм2 динамік маленький овальний а не трикутний, звук гарний але якийсь чути дребізг металевий.

TCBДата: Среда, 16.12.2020, 17:19 | Сообщение # 11
Генерал-полковник
Группа: Модераторы
Сообщений: 1170
Награды: 6
Репутация: 50
Статус: Offline
Цитата Блукач ()
тогда эти детали можно не запаивать?
Все детали у которых в маркировке присутствует "F" можете не запаивать - они относятся к ФМ передатчику.


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

mongol791Дата: Среда, 16.12.2020, 17:29 | Сообщение # 12
Генерал-полковник
Группа: Пользователи
Сообщений: 1027
Награды: 15
Репутация: 17
Статус: Offline
Цитата Блукач ()
Динамік хочу круглий, який порадите аби був м'який звук типу масочного
можете попробывать такой как по ссылке, он не дорогой пластиковый, но дифузор бумажный, звучит норм. я только на свои мд поставил такие... на сайте есть и другие,работают тоже хорошо. https://3v3.com.ua/product_6480.html  или https://3v3.com.ua/category_1785.html

Добавлено (16.12.2020, 17:33)
---------------------------------------------
если корпус позволяет то можно такой на 1Вт 50мм  https://3v3.com.ua/product_6477.html


БлукачДата: Среда, 16.12.2020, 17:35 | Сообщение # 13
Генерал-майор
Группа: Пользователи
Сообщений: 280
Награды: 1
Репутация: 0
Статус: Offline
Дякую друзі щиро, нарешті мені легше коли специ в темі, повірте цікаво щось самому зробити але знань не вистачає а роки вже втрачено.
п.с. я мрію що успіх крота буде більший в рази але нам усім треба прикласти до цього сили та пожертвувати трохи часу і це факт, бо за день порожні теми і тільки смайли у чаті мене бісять, як собі хочете але тут потрібно жити, жити форумом, жити кротом.

Добавлено (16.12.2020, 18:11)
---------------------------------------------
в схеме есть два номинала обозначенных звездочкой а это R7-51 Om и Ra4-620 Om что говорят эти звезды ибо пояснений к документу нет?


sashaarsenaluaДата: Среда, 16.12.2020, 18:28 | Сообщение # 14
Майор
Группа: Модераторы
Сообщений: 87
Награды: 1
Репутация: 0
Статус: Offline
Цитата Блукач ()
в схеме есть два номинала обозначенных звездочкой а это R7-51 Om и Ra4-620 Om что говорят эти звезды ибо пояснений к документу нет?
Хочете пораду?На самому початку цієї епопеї? Попросіть щоб хтось за щось Вам спаяв. Бо це буде ще та історія!
Чомусь згадався Рейган і його фільми на початку освоєння Крота)))

mongol791Дата: Среда, 16.12.2020, 18:57 | Сообщение # 15
Генерал-полковник
Группа: Пользователи
Сообщений: 1027
Награды: 15
Репутация: 17
Статус: Offline
Блукач, R7-51Ом так и ставте, то на экранчик идет. А Ra4 можете поставить 510 Ом будет на пару см больше чуйка. Звездочки то значет что можно петлянуть немного))), но собирайте лучше по схеме.
